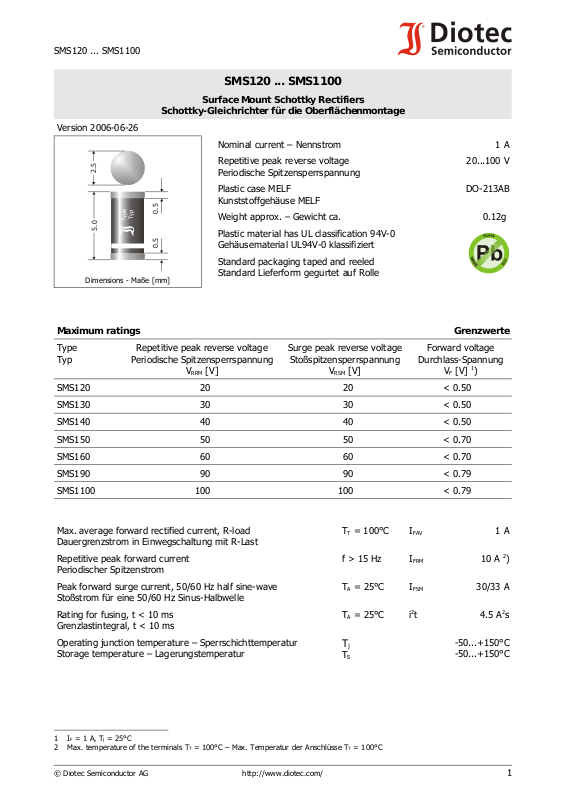

SMS120 ... SMS1100

Version 2006-06-26

SMS120 ... SMS1100

Surface Mount Schottky Rectifiers

Schottky-Gleichrichter für die Oberflächenmontage

Nominal current – Nennstrom 1 A

2.5

Periodische Spitzensperrspannung

Plastic case MELF

Repetitive peak reverse voltage

20...100 V

DO-213AB

Kunststoffgehäuse MELF

Typ

Typ e

5.0

0.5 0.5

Weight approx. – Gewicht ca. 0.12g

Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert

Standard packaging taped and reeled

Dimensions - Maße [mm]

Standard Lieferform gegurtet auf Rolle

Maximum ratings Grenzwerte

Type
Typ

Repetitive peak reverse voltage

Periodische Spitzensperrspannung

V

[V]

RRM

Surge peak reverse voltage

Stoßspitzensperrspannung

V

[V]

RSM

Forward voltage

Durchlass-Spannung

VF [V] 1)

SMS120 20 20 < 0.50

SMS130 30 30 < 0.50

SMS140 40 40 < 0.50

SMS150 50 50 < 0.70

SMS160 60 60 < 0.70

SMS190 90 90 < 0.79

SMS1100 100 100 < 0.79

Max. average forward rectified current, R-load

T

= 100°C I

T

FAV

Dauergrenzstrom in Einwegschaltung mit R-Last

Repetitive peak forward current

f > 15 Hz I

FRM

Periodischer Spitzenstrom

Peak forward surge current, 50/60 Hz half sine-wave

T

= 25°C I

A

FSM

Stoßstrom für eine 50/60 Hz Sinus-Halbwelle

Rating for fusing, t < 10 ms

T

= 25°C i2t4.5 A

A

Grenzlastintegral, t < 10 ms

Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur

T

j

T

S

-50...+150°C

-50...+150°C

1 A

10 A 2)

30/33 A

2

s

1IF = 1 A, Tj = 25°C
2 Max. temperature of the terminals T

© Diotec Semiconductor AG http://www.diotec.com/

= 100°C – Max. Temperatur der Anschlüsse TT = 100°C

T

1

SMS120 ... SMS1100

Characteristics Kennwerte

Leakage current
Sperrstrom

Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft

Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht − Anschluss

120

[%]

100

80

60

T

= 25°C

j

T

= 100°C

j

10

[A]

10

1

2

= V

V

R

VR = V

SMS150...160

RRM

RRM

SMS120...140

I

R

I

R

R

thA

R

thT

< 0.5 mA
< 5.0 mA

< 45 K/W 1)

< 15 K/W

40

20

I

FAV

0

T

0

50

T

Rated forward current vs. temp. of the terminals

in Abh. v. d. Temp. der TerminalsZul. Richtstrom

150100

[°C]

10

10

-1

I

F

-2

0

V

F

0.4 0.6

Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)

SMS190...1100

T = 25°C

j

[V]

1.0

1 Mounted on P.C. board with 25 mm2 copper pads at each terminal

Montage auf Leiterplatte mit 25 mm

2

Kupferbelag (Lötpad) an jedem Anschluss
