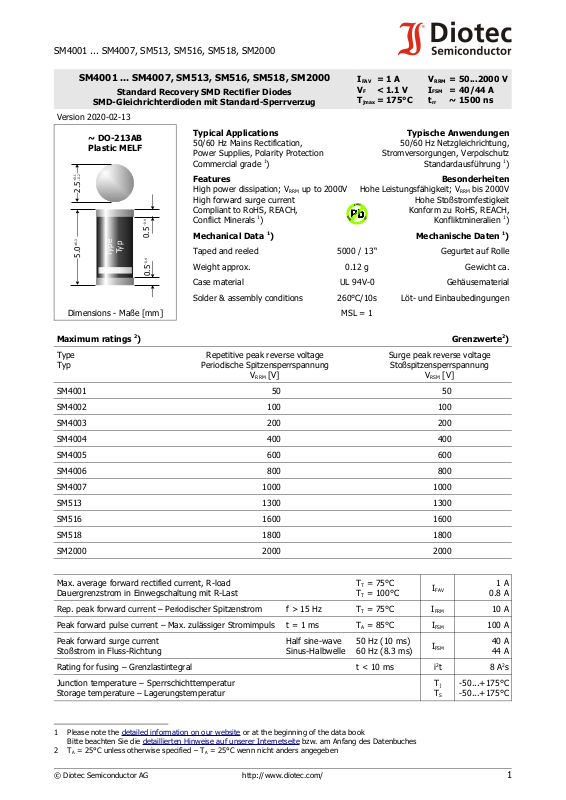

SM4001 ... SM4007, SM513, SM516, SM518, SM2000
Pb
E
L
V
W
E
E
E
R
o
H
S
Type
Typ
0.5
5.0
±0.3
2.5
0.1
0.2
_
+
0.4
_
0.5
0.4
_
SM4001 ... SM4007, SM513, SM516, SM518, SM2000
Standard Recovery SMD Rectifier Diodes
SMD-Gleichrichterdioden mit Standard-Sperrverzug
I
= 1 A
FAV
VF< 1.1 V
T
= 175°C
jmax
V
= 50...2000 V
RRM
I
= 40/44 A
FSM
trr~ 1500 ns
Version 2020-02-13
~ DO-213AB
Plastic MELF
Typical Applications
50/60 Hz Mains Rectification,
Power Supplies, Polarity Protection
Commercial grade 1)
Features
High power dissipation; V
up to 2000V
RRM
High forward surge current
Compliant to RoHS, REACH,
Conflict Minerals 1)
Hohe Leistungsfähigkeit; V
Typische Anwendungen
50/60 Hz Netzgleichrichtung,
Stromversorgungen, Verpolschutz
Standardausführung 1)
Besonderheiten
bis 2000V
RRM
Hohe Stoßstromfestigkeit
Konform zu RoHS, REACH,
Konfliktmineralien 1)
Mechanical Data 1) Mechanische Daten 1)
Taped and reeled 5000 / 13“ Gegurtet auf Rolle
Weight approx. 0.12 g Gewicht ca.
Case material UL 94V-0 Gehäusematerial
Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen
Dimensions - Maße [mm]
MSL = 1
Maximum ratings 2) Grenzwerte2)
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
SM4001 50 50
SM4002 100 100
SM4003 200 200
SM4004 400 400
SM4005 600 600
SM4006 800 800
SM4007 1000 1000
SM513 1300 1300
SM516 1600 1600
SM518 1800 1800
SM2000 2000 2000
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Rep. peak forward current – Periodischer Spitzenstrom f > 15 Hz TT = 75°C I
Peak forward pulse current – Max. zulässiger Stromimpuls t = 1 ms TA = 85°C I
Peak forward surge current
Stoßstrom in Fluss-Richtung
Rating for fusing – Grenzlastintegral t < 10 ms i2t 8 A2s
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
1 Please note the detailed information on our website or at the beginning of the data book
Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches
2 TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben
© Diotec Semiconductor AG http://www.diotec.com/ 1
Half sine-wave
Sinus-Halbwelle
TT = 75°C
TT = 100°C
50 Hz (10 ms)
60 Hz (8.3 ms)
I
FAV
FRM
FSM
I
FSM
T
j
T
S
1 A
0.8 A
10 A
100 A
40 A
44 A
-50...+175°C
-50...+175°C
Page 2
SM4001 ... SM4007, SM513, SM516, SM518, SM2000
120
100
80
60
40
20
0
[%]
I
FAV
Rated forward current vs. temp. of the terminals
in Abh. v. d. Temp. der TerminalsZul. Richtstrom
[°C]
T
T
150100
50
0
10
10
1
10
10
2
-1
-2
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0.4
VF0.8
1.0
1.2
1.4
[V] 1.8
T = 25°C
j
T = 125°C
j
40a-(1a-1.1v)
10
10
1
10
2
1
-2
10
-1
[µA]
I
R
0
V
RRM
40 60 80 100
[%]
Typ. instantaneous leakage current vs. rev. voltage
Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung
T = 25°C
j
T = 125°C
j
T = 100°C
j
T = 75°C
j
T = 50°C
j
15
12
9
6
3
0
[pF]
C
j
Junction capacitance versus reverse voltage
Sperrschichtkapazität in Abh. von der Sperrspg.
Typical values
Typische Werte
T = 25°C
f = 1.0 MHz
V = 50 mV
j
sig p-p
Characteristics Kennwerte
Forward voltage – Durchlass-Spannung Tj = 25°C IF = 1 A V
Leakage current
Sperrstrom
Tj = 25°C
Tj = 100°C
VR = V
RRM
Typical junction capacitance – Typische Sperrschichtkapazität VR = 4 V C
Reverse recovery time – Sperrverzug IF = 0.5 A through/über IR = 1 A to IR = 0.25 A t
Typ. thermal resistance junction-ambient − Typ. Wärmewiderstand Sperrschicht-Umgebung
Typ. thermal resistance junction-terminal − Typ. Wärmewiderstand Sperrschicht-Anschluss
R
R
F
I
R
j
rr
thA
thT
< 1.1 V
< 5 µA
< 50 µA
10 pF
typ. 1500 ns
45 K/W 1)
10 K/W
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
2 http://www.diotec.com/ © Diotec Semiconductor AG
Disclaimer: See data book page 2 or website
Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet
