Page 1
SKL12 ... SKL110
3.7
0.2±
1.1
0.3±
2.7
0.2±
1.7
0.2±
Type
Code
1.1
0.8
1.3
0.8
Version 2011-02-17

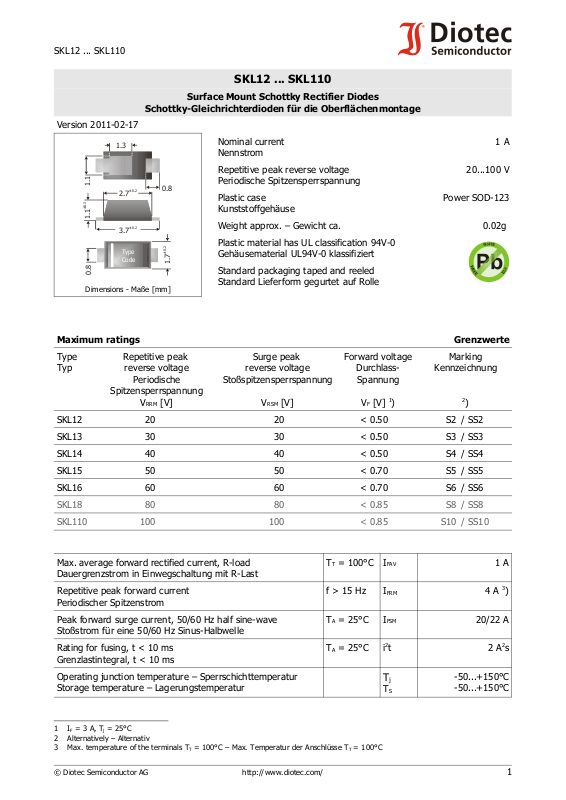

SKL12 ... SKL110
Surface Mount Schottky Rectifier Diodes
Schottky-Gleichrichterdioden für die Oberflächenmontage
Nominal current
1 A
Nennstrom
Repetitive peak reverse voltage
20...100 V
Periodische Spitzensperrspannung
Plastic case
Power SOD-123
Kunststoffgehäuse
Weight approx. – Gewicht ca. 0.02g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Dimensions - Maße [mm]
Standard Lieferform gegurtet auf Rolle
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak
reverse voltage
Periodische
Spitzensperrspannung
V
[V]
RRM
Surge peak
reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
Forward voltage
Durchlass-
Spannung
VF [V] 1)
Marking
Kennzeichnung
2
)
SKL12 20 20 < 0.50 S2 / SS2
SKL13 30 30 < 0.50 S3 / SS3
SKL14 40 40 < 0.50 S4 / SS4
SKL15 50 50 < 0.70 S5 / SS5
SKL16 60 60 < 0.70 S6 / SS6
SKL18 80 80 < 0.85 S8 / SS8
SKL110 100 100 < 0.85 S10 / SS10
Max. average forward rectified current, R-load
TT = 100°C I
FAV
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
TA = 25°C i2t 2 A2s
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
1 A
4 A 3)
20/22 A
-50...+150°C
-50...+150°C
1 IF = 3 A, Tj = 25°C
2 Alternatively – Alternativ
3 Max. temperature of the terminals TT = 100°C – Max. Temperatur der Anschlüsse TT = 100°C
© Diotec Semiconductor AG http://www.diotec.com/ 1
Page 2
SKL12 ... SKL110
Rated forward current vs. temp. of the terminals
in Abh. v. d. Temp. der TerminalsZul. Richtstrom
120
100
80
60
40
20
0
I
FAV
[%]
[°C]
T
T
150100
50
0
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0
V
F
0.4 0.6
[V]
1.0
10
10
1
10
10
2
-1
-2
SKL18...110
SKL15...16
SKL12...14
T = 25°C
j
Characteristics Kennwerte
Leakage current
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht − Anschluss
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thA
R
thT
< 0.2 mA
< 2.0 mA
< 110 K/W 1)
< 30 K/W
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
2 http://www.diotec.com/ © Diotec Semiconductor AG
