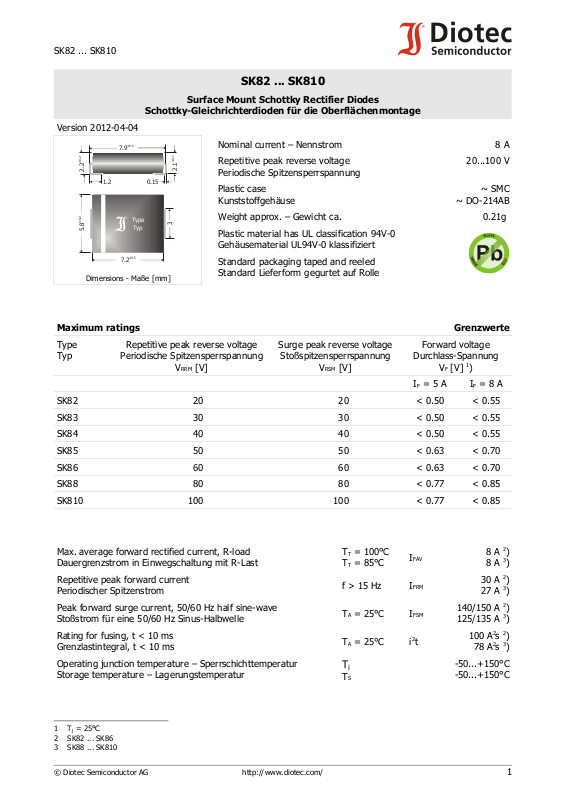

Page 1
SK82 ... SK810
0.15
Type
Typ
1.2
3
5.8
±0.2
2.2
±0.2
2.1
±0.1
7.9
±0.2
7.2
±0.5
Version 2012-04-04
SK82 ... SK810
Surface Mount Schottky Rectifier Diodes
Schottky-Gleichrichterdioden für die Oberflächenmontage
Nominal current – Nennstrom 8 A
Repetitive peak reverse voltage
20...100 V
Periodische Spitzensperrspannung
Plastic case
Kunststoffgehäuse
~ SMC
~ DO-214AB
Weight approx. – Gewicht ca. 0.21g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled

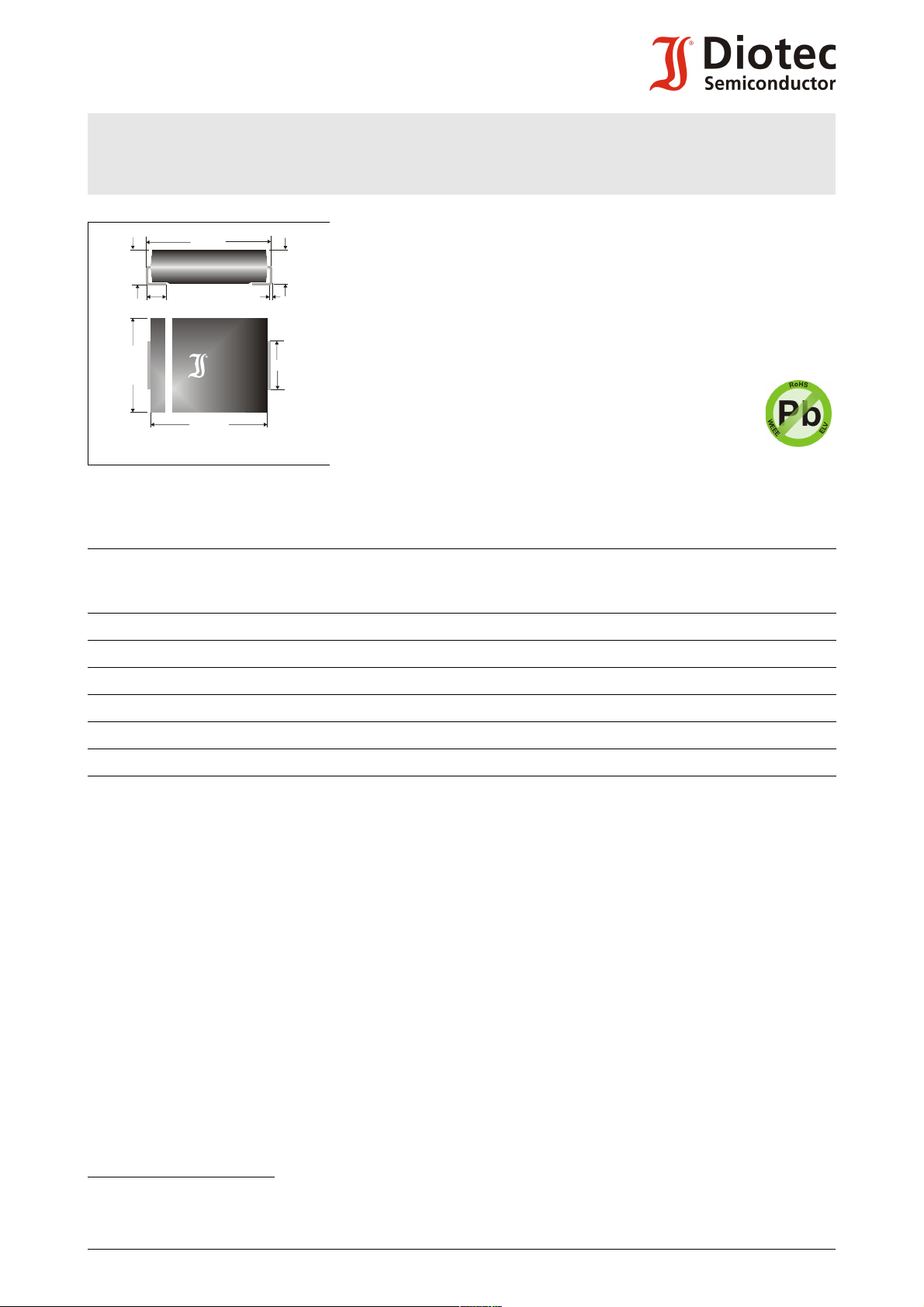

Dimensions - Maße [mm]
Standard Lieferform gegurtet auf Rolle
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
Forward voltage
Durchlass-Spannung
VF [V] 1)
IF = 5 A IF = 8 A
SK82 20 20 < 0.50 < 0.55
SK83 30 30 < 0.50 < 0.55
SK84 40 40 < 0.50 < 0.55
SK85 50 50 < 0.63 < 0.70
SK86 60 60 < 0.63 < 0.70
SK88 80 80 < 0.77 < 0.85
SK810 100 100 < 0.77 < 0.85
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
1 Tj = 25°C
2 SK82 ... SK86
3 SK88 ... SK810
© Diotec Semiconductor AG http://www.diotec.com/ 1
TT = 100°C
TT = 85°C
I
f > 15 Hz I
TA = 25°C I
TA = 25°C i2t
T
j
T
S
FAV
FRM
FSM
8 A 2)
8 A 3)
30 A 2)
27 A 3)
140/150 A 2)
125/135 A 3)
100 A2s 2)
78 A2s 3)
-50...+150°C
-50...+150°C
Page 2
SK82 ... SK810
120
100
80
60
40
20
0
[%]
I
FAV

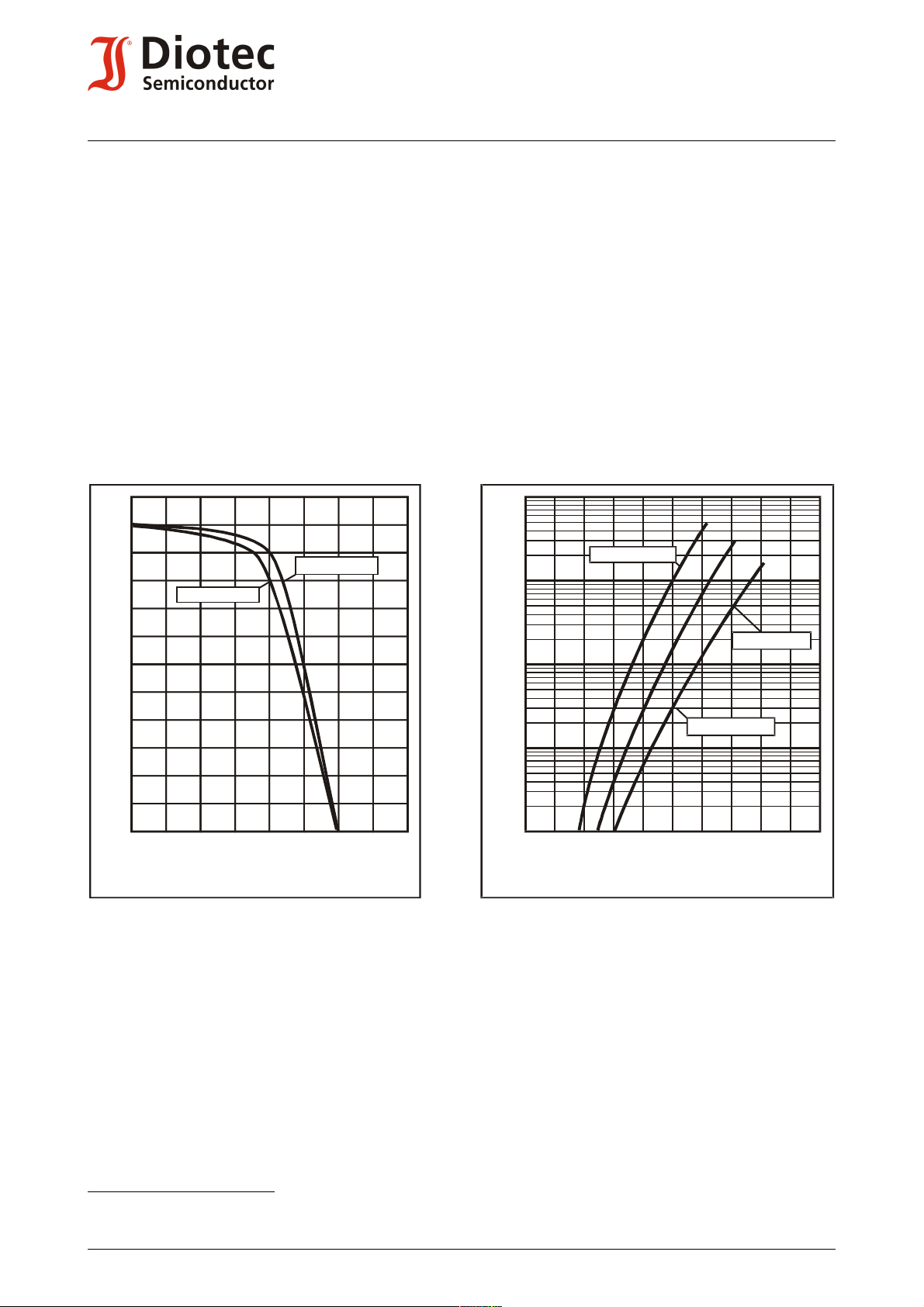

Rated forward current vs. temp. of the terminals
in Abh. v. d. Temp. der TerminalsZul. Richtstrom
[°C]
T
T
150100
50
0
SK88, SK810
SK82...SK86
SK82...SK84
SK85, SK86
SK88, SK810
10
10
1
10
10
2
-1
-2
[A]
I
F
0
V
F
0.4 0.6
[V]
1.0
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
Characteristics Kennwerte
Leakage current
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht − Anschluss
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thA
R
thT
< 200 µA
< 20 mA
< 40 K/W 1)
< 10 K/W
1 Mounted on P.C. board with 50 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 50 mm2 Kupferbelag (Lötpad) an jedem Anschluss
2 http://www.diotec.com/ © Diotec Semiconductor AG
