SD103AW ... SD103CW
0.6
0.6
3.8
1.1
2.7
0.1
1.6
Type
Code
Version 2011-07-20

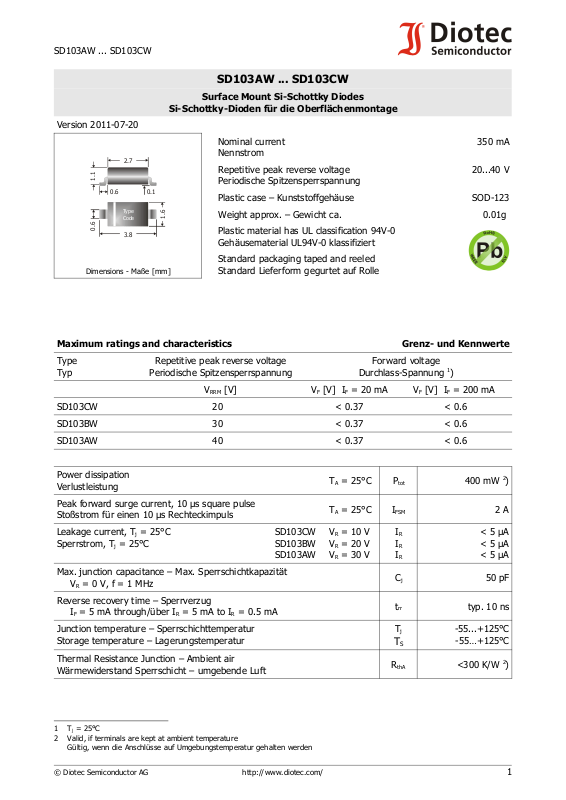

SD103AW ... SD103CW
Surface Mount Si-Schottky Diodes
Si-Schottky-Dioden für die Oberflächenmontage
Nominal current
350 mA
Nennstrom
Repetitive peak reverse voltage
20...40 V
Periodische Spitzensperrspannung
Plastic case – Kunststoffgehäuse SOD-123
Weight approx. – Gewicht ca. 0.01g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Dimensions - Maße [mm]
Standard Lieferform gegurtet auf Rolle
Maximum ratings and characteristics Grenz- und Kennwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V] VF [V] IF = 20 mA VF [V] IF = 200 mA
RRM
Forward voltage
Durchlass-Spannung 1)
SD103CW 20 < 0.37 < 0.6
SD103BW 30 < 0.37 < 0.6
SD103AW 40 < 0.37 < 0.6
Power dissipation
Verlustleistung
Peak forward surge current, 10 µs square pulse
Stoßstrom für einen 10 µs Rechteckimpuls
Leakage current, Tj = 25°C
Sperrstrom, Tj = 25°C
SD103CW
SD103BW
SD103AW
Max. junction capacitance – Max. Sperrschichtkapazität
VR = 0 V, f = 1 MHz
Reverse recovery time – Sperrverzug
IF = 5 mA through/über IR = 5 mA to IR = 0.5 mA
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Thermal Resistance Junction – Ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
TA = 25°C P
TA = 25°C I
VR = 10 V
VR = 20 V
VR = 30 V
tot
FSM
I
R
I
R
I
R
C
j
t
rr
T
j
T
S
R
thA
-55...+125°C
-55…+125°C
<300 K/W 2)
400 mW 2)
2 A
< 5 µA
< 5 µA
< 5 µA
50 pF
typ. 10 ns
1 Tj = 25°C
2 Valid, if terminals are kept at ambient temperature
Gültig, wenn die Anschlüsse auf Umgebungstemperatur gehalten werden
© Diotec Semiconductor AG http://www.diotec.com/ 1
Page 2
SD103AW ... SD103CW
120
100
80
60
40
20
0
[%]
[°C]
T
A
150100
50
0
P
tot
Power dissipation versus ambient temperature )
Verlustleistung in Abh. von d. Umgebungstemp. )
1
1
10
1
10
10
10
-1
-2
-3
[A]
I
F
0
V
F
0.4
1.0
0.6 [V]
T = 25°C
j
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
