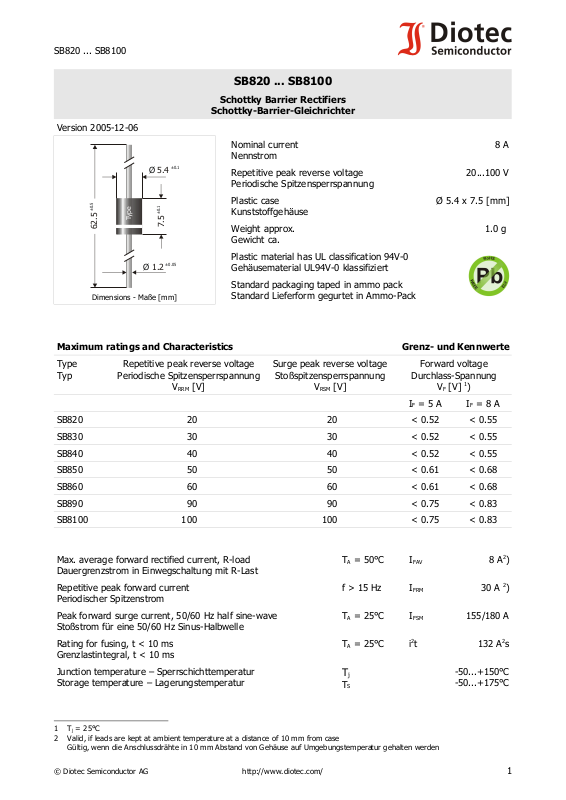

SB820 ... SB8100
Type
Ø
±0.05
1.2
Ø
±0.1
5.4
62.5
±0.5
7.5
±0.1
Version 2005-12-06
SB820 ... SB8100
Schottky Barrier Rectifiers
Schottky-Barrier-Gleichrichter
Nominal current
8 A
Nennstrom
Repetitive peak reverse voltage
20...100 V
Periodische Spitzensperrspannung
Plastic case
Ø 5.4 x 7.5 [mm]
Kunststoffgehäuse
Weight approx.
1.0 g
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack

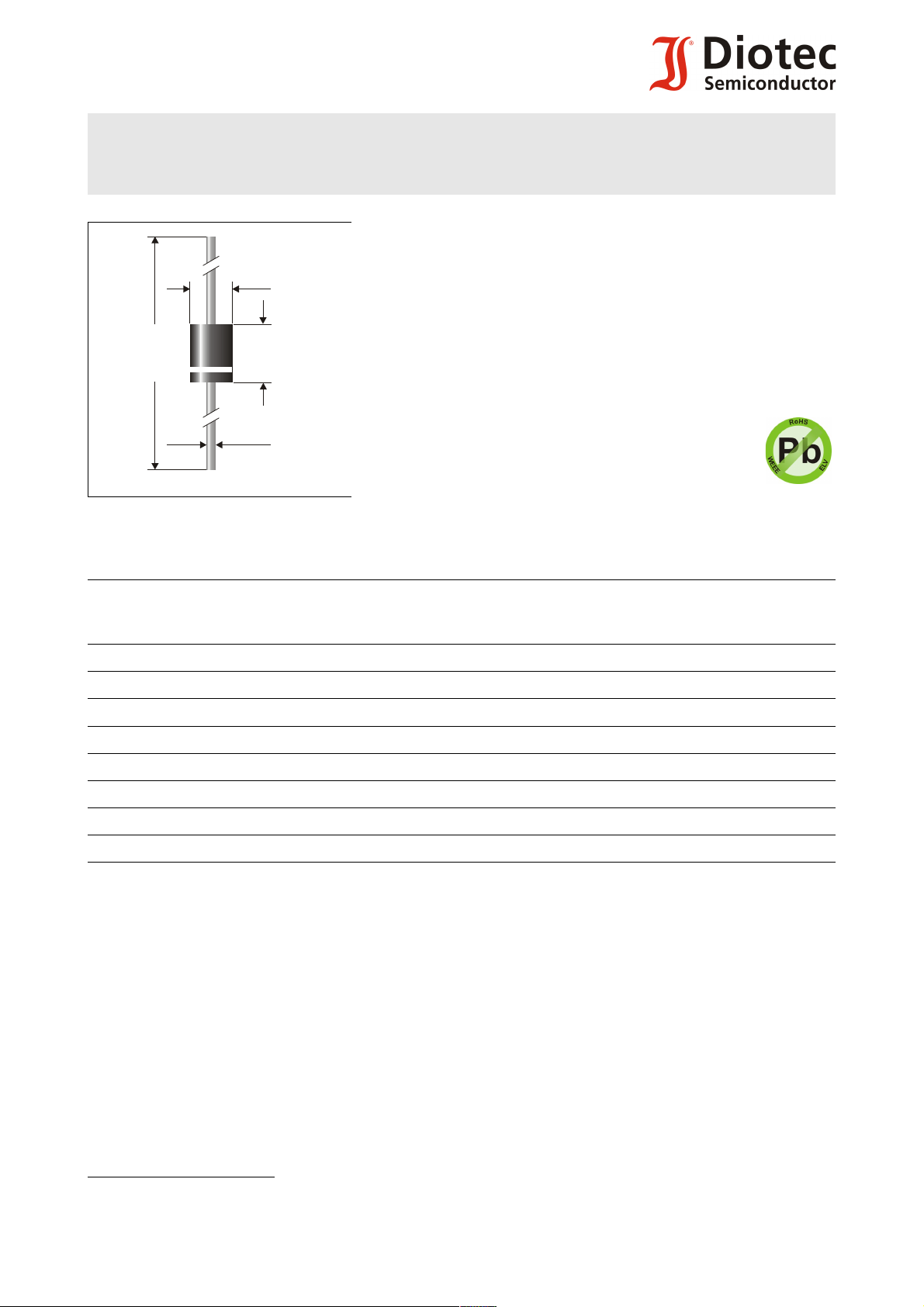

Dimensions - Maße [mm]
Standard Lieferform gegurtet in Ammo-Pack
Maximum ratings and Characteristics Grenz- und Kennwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
Forward voltage
Durchlass-Spannung
VF [V] 1)
IF = 5 A IF = 8 A
SB820 20 20 < 0.52 < 0.55
SB830 30 30 < 0.52 < 0.55
SB840 40 40 < 0.52 < 0.55
SB850 50 50 < 0.61 < 0.68
SB860 60 60 < 0.61 < 0.68
SB890 90 90 < 0.75 < 0.83
SB8100 100 100 < 0.75 < 0.83
Max. average forward rectified current, R-load
TA = 50°C I
FAV
8 A2)
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
30 A 2)
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
155/180 A
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
TA = 25°C i2t 132 A2s
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
-50...+150°C
-50...+175°C
1 Tj = 25°C
2 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
© Diotec Semiconductor AG http://www.diotec.com/ 1
Page 2
SB820 ... SB8100
SB820...SB840
SB850, SB860
SB890, SB8100
10
10
1
10
10
2
-1
-2
[A]
I
F
0
V
F
0.4 1.00.6
[V]

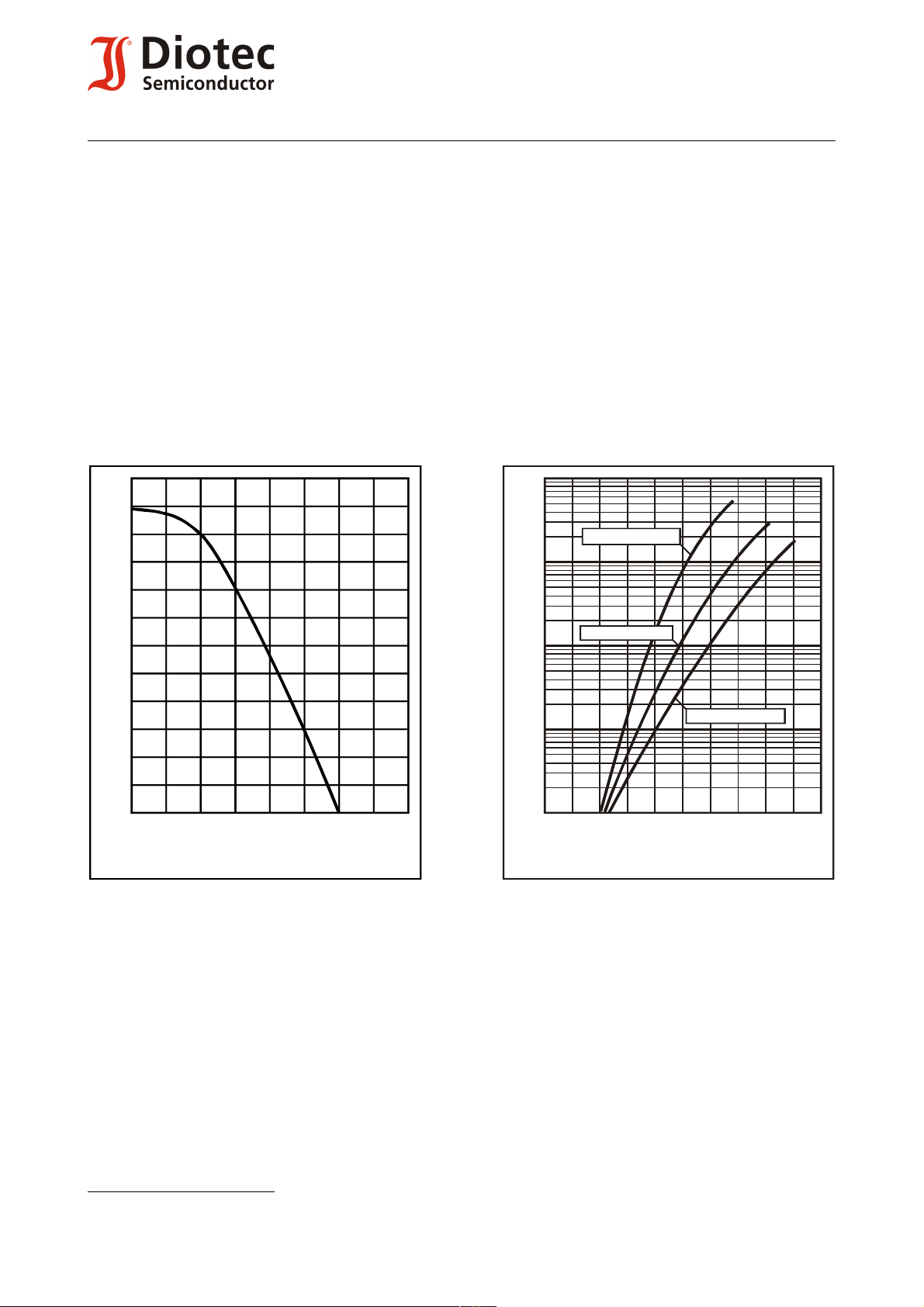

Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
Rated forward current versus ambient temperature )
Zul. Richtstrom in Abh. von der Umgebungstemp. )
1
1
I
FAV
[%]
120
100
80
60
40
20
0
[°C]
T
A
150100
50
0
Characteristics Kennwerte
Leakage current
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to leads
Wärmewiderstand Sperrschicht – Anschlussdraht
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thA
R
thL
< 500 µA
< 20 mA
< 15 K/W 1)
< 6 K/W
1 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
