Page 1
SB320 ... SB3100
Type
Ø 1.2
±0.05
Ø 4.5
62.5
±0.5
7.5
±0.1
+0.1
-
0.3
Version 2013-01-30

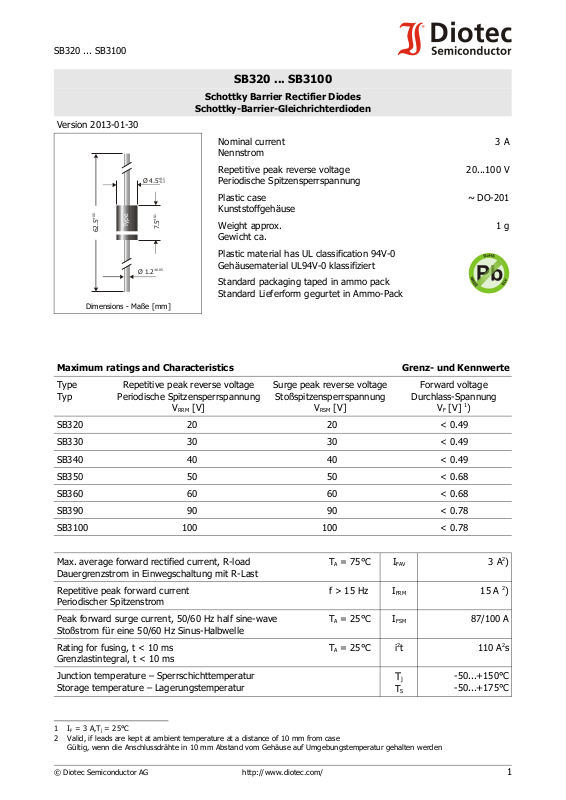

SB320 ... SB3100
Schottky Barrier Rectifier Diodes
Schottky-Barrier-Gleichrichterdioden
Nominal current
3 A
Nennstrom
Repetitive peak reverse voltage
20...100 V
Periodische Spitzensperrspannung
Plastic case
~ DO-201
Kunststoffgehäuse
Weight approx.
1 g
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack

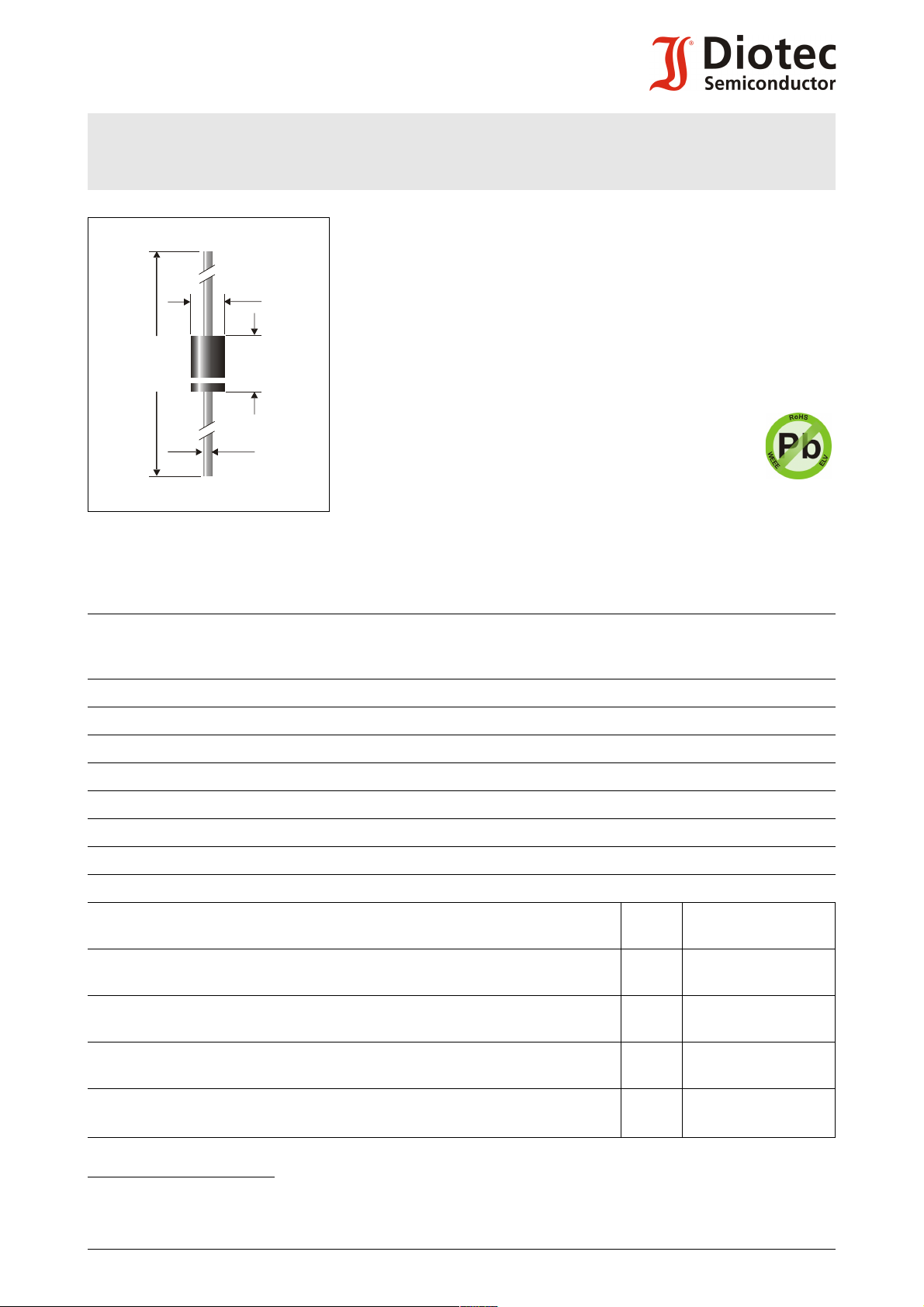

Dimensions - Maße [mm]
Maximum ratings and Characteristics Grenz- und Kennwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
Forward voltage
Durchlass-Spannung
VF [V] 1)
SB320 20 20 < 0.49
SB330 30 30 < 0.49
SB340 40 40 < 0.49
SB350 50 50 < 0.68
SB360 60 60 < 0.68
SB390 90 90 < 0.78
SB3100 100 100 < 0.78
Max. average forward rectified current, R-load
TA = 75°C I
FAV
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
TA = 25°C i2t 110 A2s
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
3 A2)
15 A 2)
87/100 A
-50...+150°C
-50...+175°C
1 IF = 3 A,Tj = 25°C
2 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
© Diotec Semiconductor AG http://www.diotec.com/ 1
Page 2
SB320 ... SB3100
120
100
80
60
40
20
0
[%]
I
FAV

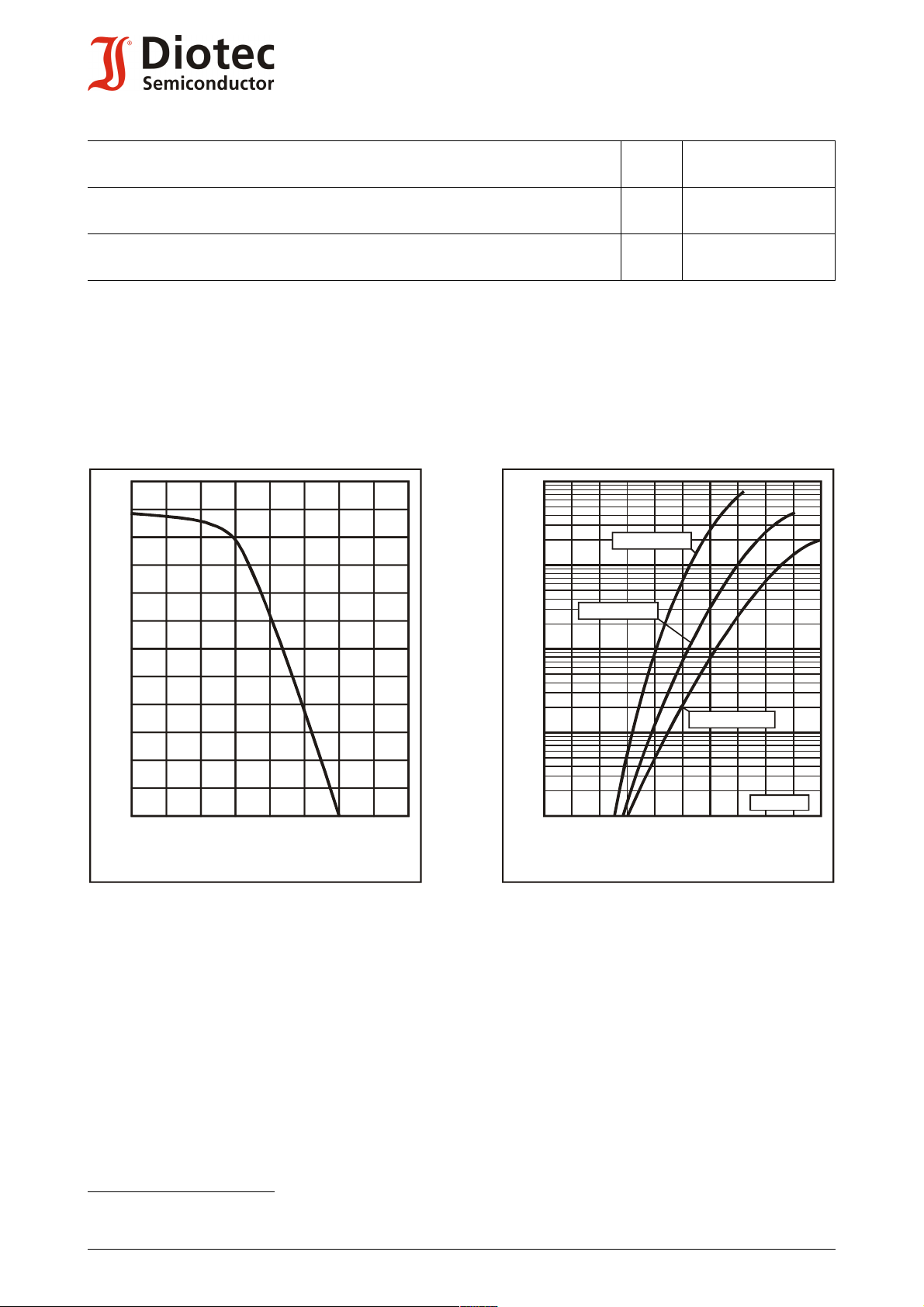

Rated forward current versus ambient temperature )
Zul. Richtstrom in Abh. von der Umgebungstemp. )
1
1
[°C]
T
A
150100
50
0
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
10
10
1
10
10
2
-1
-2
0
V
F
0.4 0.6
[V]
1.0
SB320...340
SB350...360
SB390...3100
T = 25°C
j
Characteristics Kennwerte
Leakage current
Tj = 25°C SB320...360
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to leads
Wärmewiderstand Sperrschicht – Anschlussdraht
SB390...3100
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thA
R
thL
< 0.5 mA
< 0.6 mA
< 25 K/W 1)
< 8 K/W
1 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
2 http://www.diotec.com/ © Diotec Semiconductor AG
