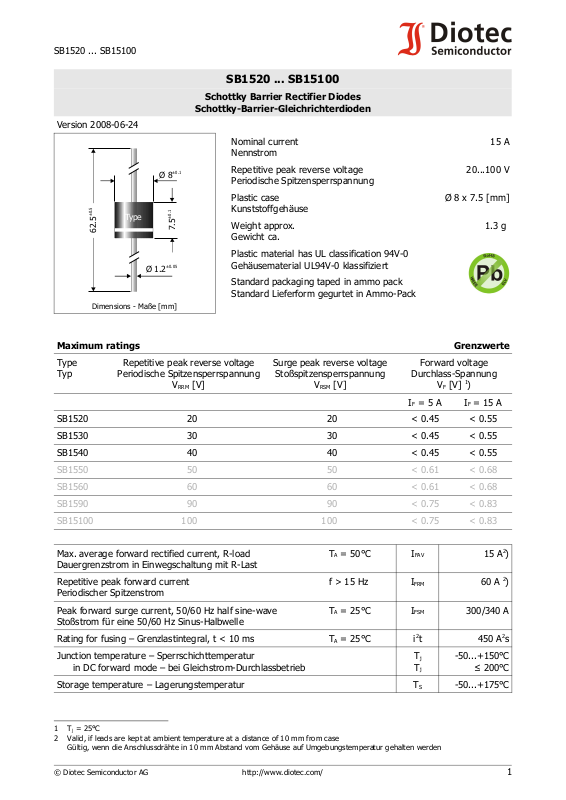

SB1520 ... SB15100
Type
Ø 1.2
±0.05
Ø 8
±0.1
7.5
±0.1
62.5
±0.5
Version 2008-06-24
SB1520 ... SB15100
Schottky Barrier Rectifier Diodes
Schottky-Barrier-Gleichrichterdioden
Nominal current
15 A
Nennstrom
Repetitive peak reverse voltage
20...100 V
Periodische Spitzensperrspannung
Plastic case
Ø 8 x 7.5 [mm]
Kunststoffgehäuse
Weight approx.
1.3 g
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack

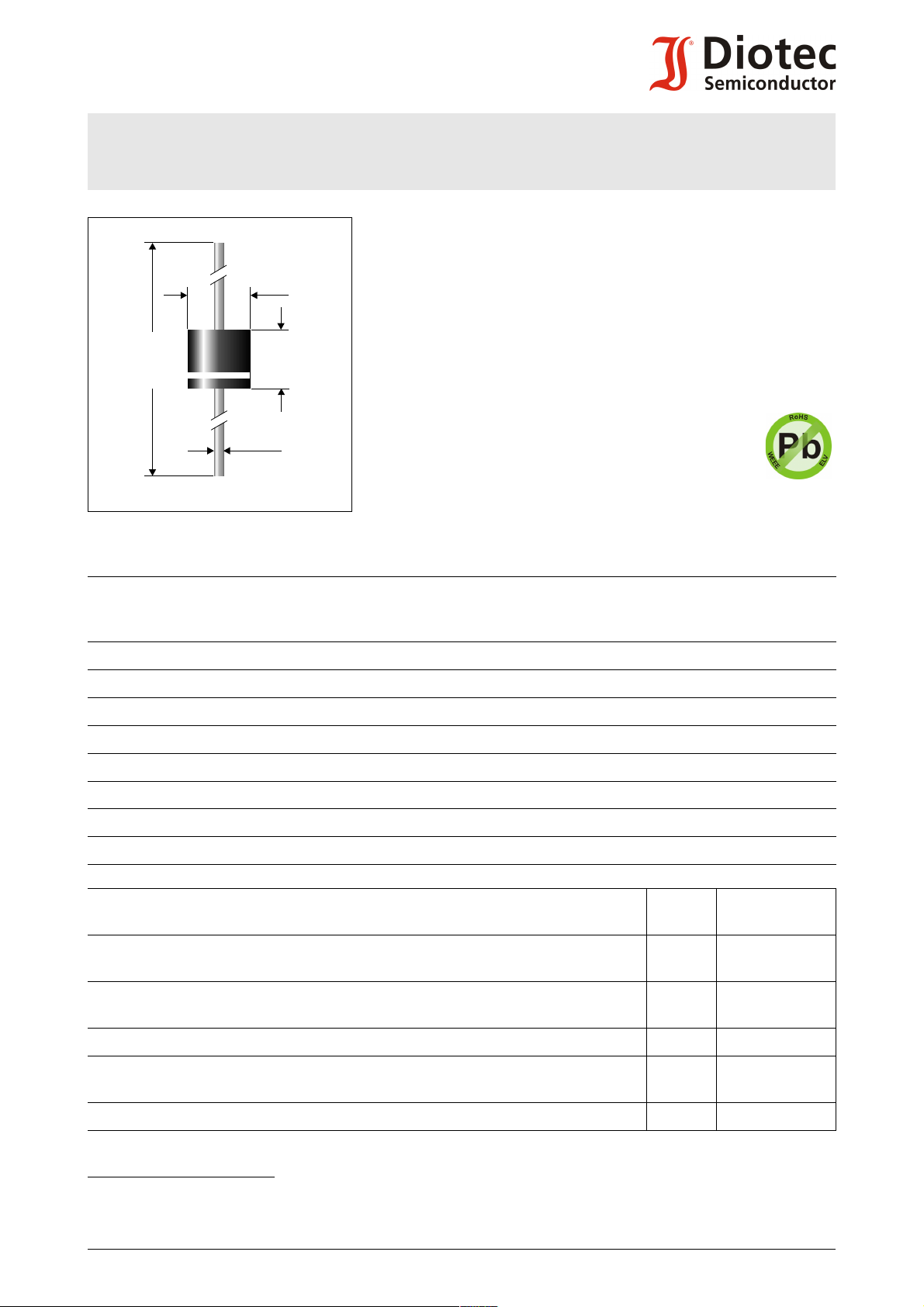

Dimensions - Maße [mm]
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
Forward voltage
Durchlass-Spannung
VF [V] 1)
IF = 5 A IF = 15 A
SB1520 20 20 < 0.45 < 0.55
SB1530 30 30 < 0.45 < 0.55
SB1540 40 40 < 0.45 < 0.55
SB1550 50 50 < 0.61 < 0.68
SB1560 60 60 < 0.61 < 0.68
SB1590 90 90 < 0.75 < 0.83
SB15100 100 100 < 0.75 < 0.83
Max. average forward rectified current, R-load
TA = 50°C I
FAV
15 A2)
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
60 A 2)
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
300/340 A
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing – Grenzlastintegral, t < 10 ms TA = 25°C i2t 450 A2s
Junction temperature – Sperrschichttemperatur
in DC forward mode – bei Gleichstrom-Durchlassbetrieb
Storage temperature – Lagerungstemperatur T
T
j
T
j
S
-50...+150°C
≤ 200°C
-50...+175°C
1 Tj = 25°C
2 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
© Diotec Semiconductor AG http://www.diotec.com/ 1
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
Page 2
SB1520 ... SB15100

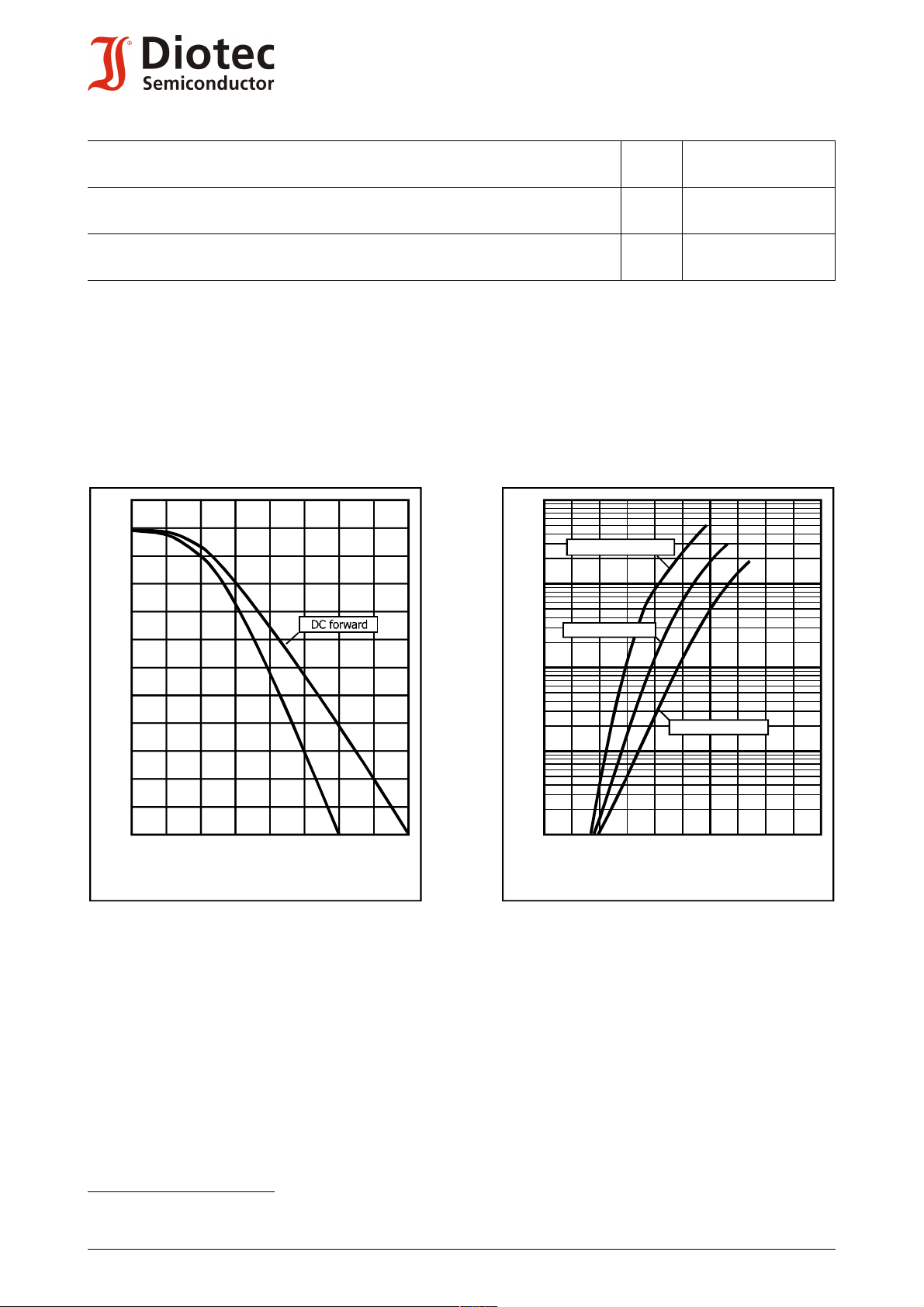

Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
SB1520 … SB1540
10
10
1
10
10
2
-1
-2
[A]
I
F
0
V
F
0.4 0.6
[V]
1.0
SB1550, SB1560
SB1590, SB15100
120
100
80
60
40
20
0
[%]
I
FAV
Rated forward current versus ambient temperature )
Zul. Richtstrom in Abh. von der Umgebungstemp. )
1
1
[°C]
T
A
150100
50
0
Characteristics Kennwerte
Leakage current
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to leads
Wärmewiderstand Sperrschicht – Anschlussdraht
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thA
R
thL
< 500 µA
< 25 mA
< 12 K/W 1)
< 2.5 K/W
1 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
2 http://www.diotec.com/ © Diotec Semiconductor AG
