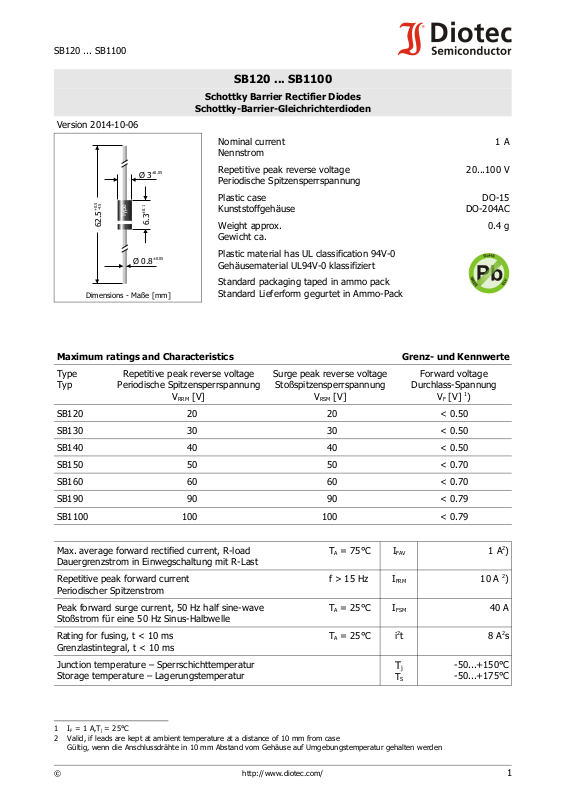

Page 1
SB120 ... SB1100
Type
Ø 0.8
±0.05
Ø 3
±0.05
62.5
+0.5
6.3
±0.1
-4.5
Version 2014-10-06
SB120 ... SB1100
Schottky Barrier Rectifier Diodes
Schottky-Barrier-Gleichrichterdioden
Nominal current
1 A
Nennstrom
Repetitive peak reverse voltage
20...100 V
Periodische Spitzensperrspannung
Plastic case
Kunststoffgehäuse
Weight approx.
DO-15
DO-204AC
0.4 g
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack

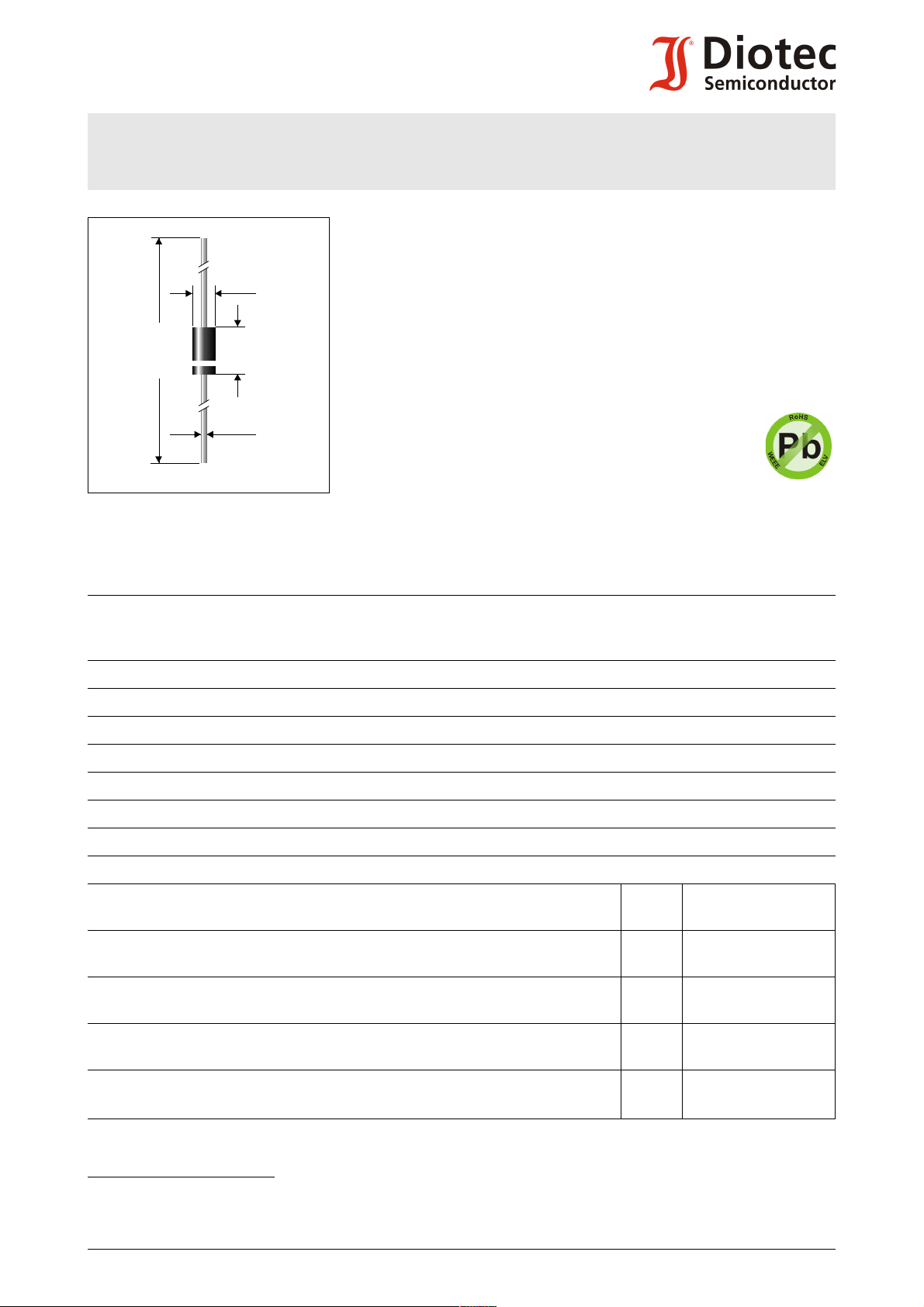

Dimensions - Maße [mm]
Standard Lieferform gegurtet in Ammo-Pack
Maximum ratings and Characteristics Grenz- und Kennwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
Forward voltage
Durchlass-Spannung
VF [V] 1)
SB120 20 20 < 0.50
SB130 30 30 < 0.50
SB140 40 40 < 0.50
SB150 50 50 < 0.70
SB160 60 60 < 0.70
SB190 90 90 < 0.79
SB1100 100 100 < 0.79
Max. average forward rectified current, R-load
TA = 75°C I
FAV
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
Periodischer Spitzenstrom
Peak forward surge current, 50 Hz half sine-wave
TA = 25°C I
FSM
Stoßstrom für eine 50 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
TA = 25°C i2t 8 A2s
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
1 A2)
10 A 2)
40 A
-50...+150°C
-50...+175°C
1 IF = 1 A,Tj = 25°C
2 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
© http://www.diotec.com/ 1

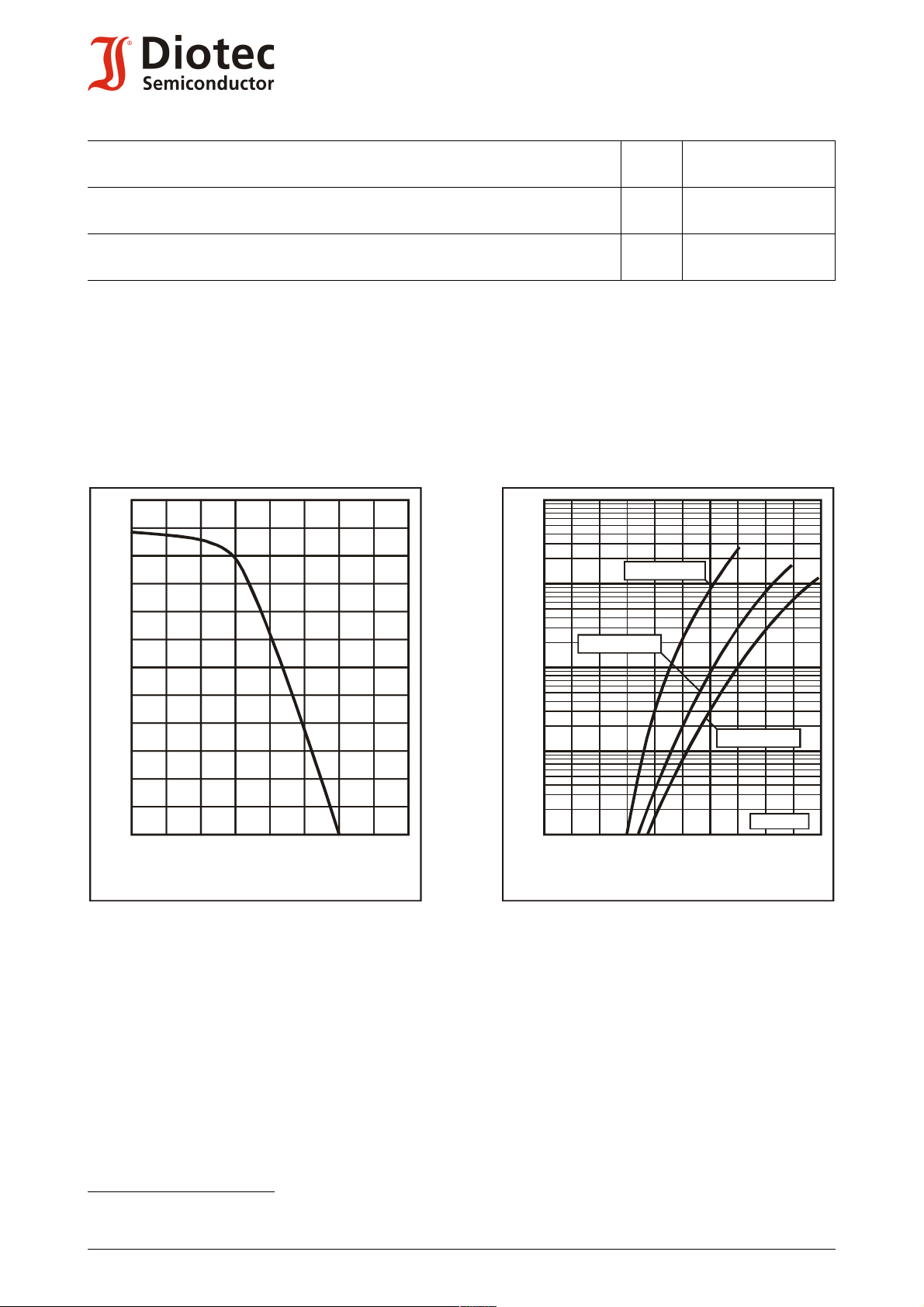

Page 2
SB120 ... SB1100
120
100
80
60
40
20
0
[%]
I
FAV
Rated forward current versus ambient temperature )
Zul. Richtstrom in Abh. von der Umgebungstemp. )
1
1
[°C]
T
A
150100
50
0
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0
V
F
0.4 0.6
[V]
1.0
10
10
1
10
10
2
-1
-2
SB190...1100
SB150...160
SB120...140
T = 25°C
j
Characteristics Kennwerte
Leakage current
Sperrstrom
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to leads
Wärmewiderstand Sperrschicht – Anschlussdraht
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thA
R
thL
< 0.5 mA
< 5 mA
< 45 K/W 1)
< 15 K/W
1 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
2 http://www.diotec.com/ ©
