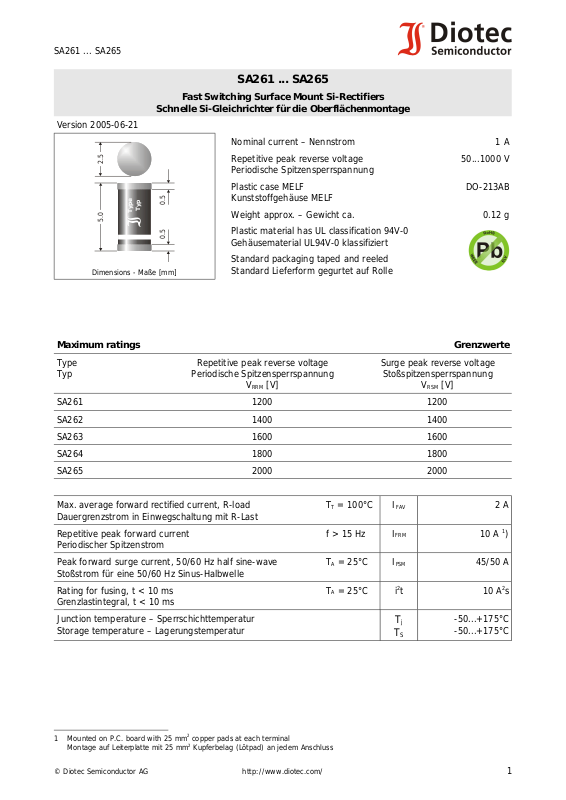

Page 1
SA261 ... SA265
Version 2005-06-21
SA261 ... SA265
Fast Switching Surface Mount Si-Rectifiers
Schnelle Si-Gleichrichter für die Oberflächenmontage
Nominal current – Nennstrom 1 A
2.5
Repetitive peak reverse voltage
50...1000 V
Periodische Spitzensperrspannu ng
Plastic case MELF
DO-213AB
Kunststoffgehäuse MELF
Typ
5.0
Type
0.5 0.5
Weight approx. – Gewicht ca. 0.12 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Dimensions - Maße [mm]
Standard Lieferform gegurtet auf Rolle
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
SA261 1200 1200
SA262 1400 1400
SA263 1600 1600
SA264 1800 1800
SA265 2000 2000
Max. average forward rectified current, R-load
T
= 100°C I
T
FAV
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
T
= 25°C I
A
FSM
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
T
= 25°C i2t 10 A2s
A
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
2 A
10 A 1)
45/50 A
-50...+175°C
-50...+175°C
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm
© Diotec Semiconductor AG http://www.diotec.com/
2
Kupferbelag (Lötpad) an jedem Anschluss
1
Page 2
SA261 ... SA265
Characteristics Kennwerte
Forward voltage
Durchlass-Spannung
Leakage current
Sperrstrom
Reverse recovery time
Sperrverzug
Thermal resistance ju nction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht – Anschluss
120
[%]
100
T
= 25°C IF = 2 A V
j
T
= 25°C
j
T
= 100°C
j
I
= 0.5 A through/über
F
I
= 1 A to IR = 0.25 A
R
10
[A]
= V
V
R
VR = V
2
RRM
RRM
10
F
I
R
I
R
t
rr
R
thA
R
thT
< 1.8 V
< 5 µA
< 100 µA
< 500 ns
< 40 K/W 1)
< 15 K/W
80
60
40
20
I
FAV
0
0
T
50
T
Rated forward current vs. temp. of the terminals
in Abh. v. d. Temp. der TerminalsZul. Richtstrom
150100
[°C]
T = 125°C
1
-1
10
I
F
-2
10
0.4 V 0.8 1.0 1.2 1.4 [V] 1.8
j
T = 25°C
j
F
Forwar d characteristics (typical val ues)
Durchlasskennlinien (typisc h e Werte)
35a-(1a-1.3v)
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
2 http://www.diotec.com/ © Diotec Semiconductor AG
