Page 1
S40 ... S500
6.5
+0.2
5.1
+0.2
0.2
1.6
±0.1
Type
1.5
±0.1
0.7
2.54
3.9
-0.1
4.7
±0.1
+
~
~

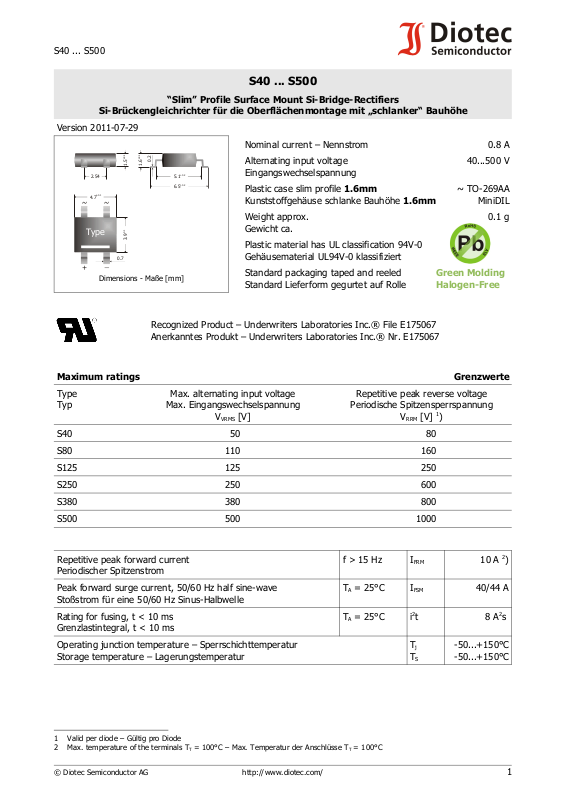

Si-Brückengleichrichter für die Oberflächenmontage mit „schlanker“ Bauhöhe
Version 2011-07-29
S40 ... S500
“Slim” Profile Surface Mount Si-Bridge-Rectifiers
Nominal current – Nennstrom 0.8 A
Alternating input voltage
40...500 V
Eingangswechselspannung
Plastic case slim profile 1.6mm
Kunststoffgehäuse schlanke Bauhöhe 1.6mm
Weight approx.
~ TO-269AA
MiniDIL
0.1 g
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Dimensions - Maße [mm]
Standard packaging taped and reeled Green Molding
Standard Lieferform gegurtet auf Rolle Halogen-Free
Recognized Product – Underwriters Laboratories Inc.® File E175067
Anerkanntes Produkt – Underwriters Laboratories Inc.® Nr. E175067
Maximum ratings Grenzwerte
Type
Typ
Max. alternating input voltage
Max. Eingangswechselspannung
V
[V]
VRMS
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V] 1)
RRM
S40 50 80
S80 110 160
S125 125 250
S250 250 600
S380 380 800
S500 500 1000
Repetitive peak forward current
f > 15 Hz I
FRM
10 A 2)
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
40/44 A
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
TA = 25°C i2t 8 A2s
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
1 Valid per diode – Gültig pro Diode
2 Max. temperature of the terminals TT = 100°C – Max. Temperatur der Anschlüsse TT = 100°C
© Diotec Semiconductor AG http://www.diotec.com/ 1
T
j
T
S
-50...+150°C
-50...+150°C
Page 2
S40 ... S500
Rated forward current versus ambient temperature
Zul. Richtstrom in Abh. von der Umgebungstemp.
I
FAV
[%]
120
100
80
60
40
20
0
[°C]
T
A
150100
50
0
R
t
3)
C
L
4)
~
~
+
_
10
10
1
10
10
2
-1
-2
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0.4
VF0.8
1.0
1.2
1.4
[V] 1.8
T = 25°C
j
T = 125°C
j
30a-(1a-1.2v)
Characteristics Kennwerte
Max. average forward rectified current
Dauergrenzstrom
TA = 50°C R-load
C-load
Forward voltage – Durchlass-Spannung Tj = 25°C IF = 0.8 A V
Leakage current – Sperrstrom Tj = 25°C VR = V
RRM
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht – Anschluss
Type
Typ
Recomm. protective resistance
Empf. Schutzwiderstand
Admiss. load capacitor at R
Zul. Ladekondensator mit R
Rt [Ω] 3)
S40 2.00 2500 0.005
S80 4.00 1250 0.005
S125 6.25 800 0.005
S250 15.00 333 0.005
S380 20.00 250 0.005
S500 25.00 200 0.005
I
FAV
I
FAV
F
I
R
R
thA
R
thT
0.8 A 1)
0.6 A 1)
< 1.2 V 2)
< 10 µA
< 60 K/W 1)
< 20 K/W
t
t
CL [µF] 4)
1 Mounted on P.C. Board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
2 Valid per diode – Gültig pro Diode
3 Rt = V
4 CL = 5 ms / Rt If the Rt CL time constant is less than a quarter of the 50Hz mains period, CL can be charged completely in a
2 http://www.diotec.com/ © Diotec Semiconductor AG
RRM
/ I
Rt is the equivalent resistance of any protective element which ensures that I
FSM
Rt ist der Ersatzwiderstand eines jeglichen Schutzelementes, welches ein Überschreiten von I
single half wave of the mains. Hence, I
Falls die Rt CL Zeitkonstante kleiner ist als ¼ der 50Hz-Netzperiode, kann CL innerhalb einer einzigen
Netzhalbwelle komplett geladen werden. I
occurs as a single pulse only!
FSM
tritt dann nur als Einzelpuls auf!
FSM
is not exceeded
FSM
verhindert
FSM
