Page 1
M1 ... M7
Type
Typ
0.22
± 0.7
1.1
± 0.4
4.2
± 0.3
1.5
±0.2
2.2
± 0.2
5.3
± 0.4
2.7
0.2±
0.1
± 0.1
Pb
E
L
V
W
E
E
E
R
o
H
S
M1 ... M7

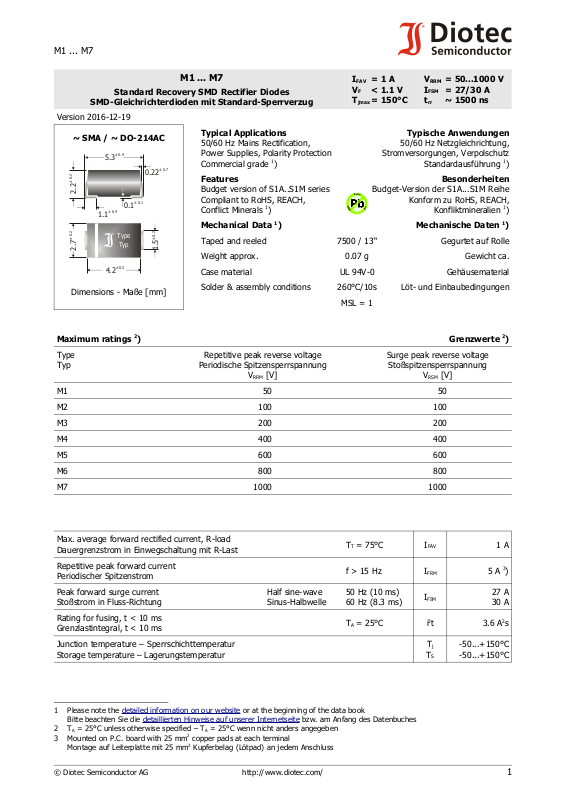

Standard Recovery SMD Rectifier Diodes
SMD-Gleichrichterdioden mit Standard-Sperrverzug
I
= 1 A
FAV
VF< 1.1 V
T
= 150°C
jmax
V
= 50...1000 V
RRM
I
= 27/30 A
FSM
trr~ 1500 ns
Version 2016-12-19
~ SMA / ~ DO-214AC
Typical Applications
50/60 Hz Mains Rectification,
Power Supplies, Polarity Protection
Commercial grade 1)
Features
Budget version of S1A..S1M series
Compliant to RoHS, REACH,
Conflict Minerals 1)
Budget-Version der S1A...S1M Reihe
Typische Anwendungen
50/60 Hz Netzgleichrichtung,
Stromversorgungen, Verpolschutz
Standardausführung 1)
Besonderheiten
Konform zu RoHS, REACH,
Konfliktmineralien 1)
Mechanical Data 1) Mechanische Daten 1)
Taped and reeled 7500 / 13“ Gegurtet auf Rolle
Weight approx. 0.07 g Gewicht ca.
Case material UL 94V-0 Gehäusematerial
Dimensions - Maße [mm]
Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen
MSL = 1
Maximum ratings 2) Grenzwerte 2)
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
M1 50 50
M2 100 100
M3 200 200
M4 400 400
M5 600 600
M6 800 800
M7 1000 1000
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current
Stoßstrom in Fluss-Richtung
Half sine-wave
Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
1 Please note the detailed information on our website or at the beginning of the data book
Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches
2 TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben
3 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
© Diotec Semiconductor AG http://www.diotec.com/ 1
TT = 75°C I
f > 15 Hz I
50 Hz (10 ms)
60 Hz (8.3 ms)
FAV
FRM
I
FSM
1 A
5 A 3)
27 A
30 A
TA = 25°C i2t 3.6 A2s
T
T
j
S
-50...+150°C
-50...+150°C
Page 2
M1 ... M7
10
10
1
10
10
2
-1
-2
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0.4
VF0.8
1.0
1.2
1.4
[V] 1.8
T = 25°C
j
T = 125°C
j
30a-(1a-1.1v)
120
100
80
60
40
20
0
[%]
I
FAV
Rated fo rward curren t vs. temp. of the termin als
in Abh. v. d. Temp. d er Terminal sZul. R ichtstrom
[°C]
T
T
150100
50
0
Characteristics Kennwerte
Forward voltage
Durchlass-Spannung
Leakage current
Sperrstrom
Typical junction capacitance
Typische Sperrschichtkapazität
Reverse recovery time – Sperrverzug IF = 0.5 A through/über IR = 1 A to IR = 0.25 A t
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht − Anschluss
Tj = 25°C IF = 1 A V
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
VR = 4 V C
R
R
F
I
R
I
R
j
rr
thA
thT
< 1.1 V
< 5 µA
< 50 µA
12 pF
typ. 1500 ns
< 75 K/W 1)
< 40 K/W
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
2 http://www.diotec.com/ © Diotec Semiconductor AG
Disclaimer: See data book page 2 or website
Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet
