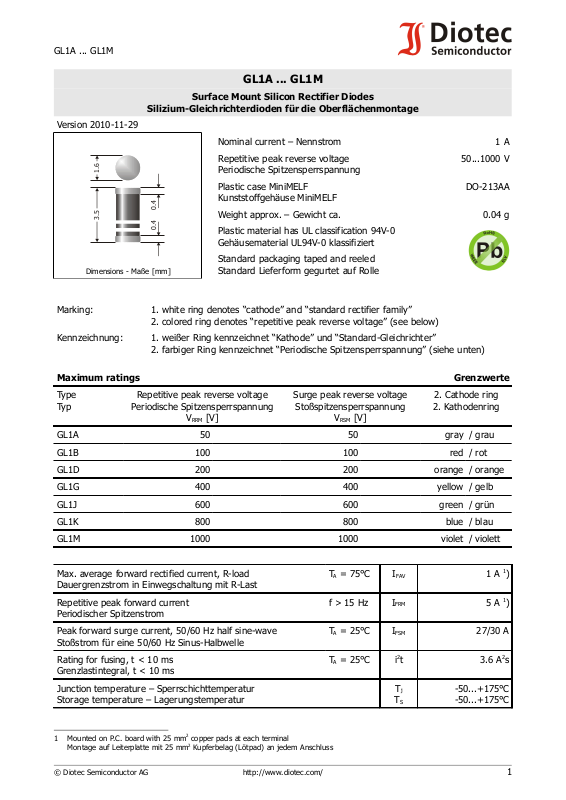

GL1A ... GL1M
0.4 0.4
1.6
3.5
Version 2010-11-29
GL1A ... GL1M
Surface Mount Silicon Rectifier Diodes
Silizium-Gleichrichterdioden für die Oberflächenmontage
Nominal current – Nennstrom 1 A
Repetitive peak reverse voltage
50...1000 V
Periodische Spitzensperrspannung
Plastic case MiniMELF
DO-213AA
Kunststoffgehäuse MiniMELF
Weight approx. – Gewicht ca. 0.04 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Dimensions - Maße [mm]
Standard Lieferform gegurtet auf Rolle
Marking: 1. white ring denotes “cathode” and “standard rectifier family”
2. colored ring denotes “repetitive peak reverse voltage” (see below)
Kennzeichnung: 1. weißer Ring kennzeichnet “Kathode” und “Standard-Gleichrichter”
2. farbiger Ring kennzeichnet “Periodische Spitzensperrspannung” (siehe unten)
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
2. Cathode ring
2. Kathodenring
GL1A 50 50 gray / grau
GL1B 100 100 red / rot
GL1D 200 200 orange / orange
GL1G 400 400 yellow / gelb
GL1J 600 600 green / grün
GL1K 800 800 blue / blau
GL1M 1000 1000 violet / violett
Max. average forward rectified current, R-load
TA = 75°C I
FAV
1 A 1)
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
5 A 1)
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
27/30 A
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
TA = 25°C i2t 3.6 A2s
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
-50...+175°C
-50...+175°C
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
© Diotec Semiconductor AG http://www.diotec.com/ 1
GL1A ... GL1M
10
10
1
10
10
2
-1
-2
[A]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0.4
VF0.8
1.0
1.2
1.4
[V] 1.8
T = 25°C
j
T = 125°C
j
30a-(1a-1.2v)
120
100
80
60
40
20
0
[%]
I
FAV
Rated forward current versus ambient temperature )
Zul. Richtstrom in Abh. von der Umgebungstemp. )
1
1
[°C]
T
A
150100
50
0
Characteristics Kennwerte
Forward voltage
Tj = 25°C IF = 1 A GL1A...G
Durchlass-Spannung
Leakage current
Sperrstrom
Typical reverse recovery time
Typische Sperrverzugszeit
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht − Anschluss
GL1J...M
Tj = 25°C
Tj = 125°C
VR = V
VR = V
RRM
RRM
IF = 0.5 A through/über
IR = 1 A to IR = 0.25 A
V
F
V
F
I
R
I
R
t
rr
R
thA
R
thT
< 1.2 V
< 1.3 V
< 5 µA
< 50 µA
1.5 µs
< 75 K/W 1)
< 40 K/W
1 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
2 http://www.diotec.com/ © Diotec Semiconductor AG
