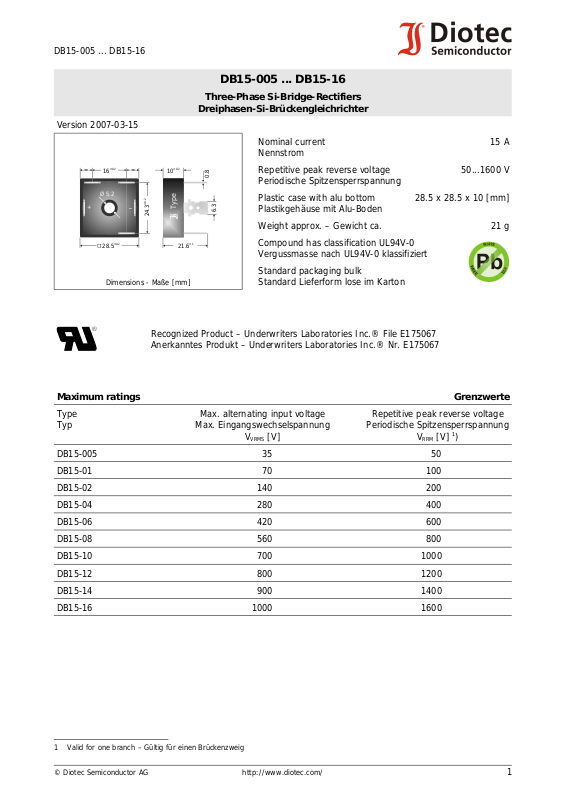

DB15-005 ... DB15-16
6
Version 2007-03-15
DB15-005 ... DB15-16
Three-Phase Si-Bridge-Rectifiers
Dreiphasen-Si-Brückengleichrichter
Nominal current
15 A
Nennstrom
±0.2
==
16
Ø 5.2
+
_
±0.2
10
±0.2
Type
24.3
0.8
.3
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case with alu bottom
Plastikgehäuse mit Alu- Boden
50...1600 V
28.5 x 28.5 x 10 [mm]
Weight approx. – Gewicht ca. 21 g
28.5
±0.2
21.6
±1
Compound has classification UL94V-0
Vergussmasse nach UL94V-0 klassifiziert
Standard packaging bulk
Dimensions - Maße [mm]
Standard Lieferform lose im Karton
Recognized Product – Underwr iters Laboratori es Inc.® File E175067
Anerkanntes Produkt – Underwriters Laborator i es Inc.® Nr. E175067
Maximum ratings Grenzwerte
Type
Typ
Max. alternating input voltage
Max. Eingangswechselspannung
V
[V]
VRMS
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V] 1)
RRM
DB15-005 35 50
DB15-01 70 100
DB15-02 140 200
DB15-04 280 400
DB15-06 420 600
DB15-08 560 800
DB15-10 700 1000
DB15-12 800 1200
DB15-14 900 1400
DB15-16 1000 1600
1 Valid for one branch – Gültig für einen Brückenzweig
© Diotec Semiconductor AG http://www.diotec.com/
1
DB15-005 ... DB15-16
Maximum ratings Grenzwerte
Repetitive peak forward current
f > 15 Hz I
FRM
80 A 1)
Periodischer Spitzenstrom
Peak forward surge current 50 Hz half sin e-wa ve
T
= 25°C I
A
FSM
250 A
Stoßstrom für eine 50 Hz Sinus-Halbwelle
Peak forward surge current 60 Hz half sin e-wa ve
T
= 25°C I
A
FSM
275 A
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
T
= 25°C i2t 330 A2s
A
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
-50...+150°C
-50...+150°C
Characteristics Kennwerte
Max. current with cooling fin 300 cm²
Dauergrenzstrom mit Kühlblech 300 cm
2
Forward voltage – Durchlass-Spannung T
Leakage current – Sperrstrom T
Isolation voltage terminals to case
= 50°C R-load
T
A
C-load
= 25°C I
j
= 25°C VR = V
j
F
I
I
= 7.5 A V
RRM
V
FAV
FAV
I
ISO
15 A
15 A
F
R
< 1.05 V 2)
< 10 µA
> 2500 V
Isolationsspannung Anschlüsse zum Gehäuse
Thermal resistance junction to case
R
thC
< 3.3 K/W
Wärmewiderstand Sperrschicht – Gehäuse
Admissible torque for mounting
Zulässiges Anzugsdrehmoment
120
[%]
100
80
60
40
20
I
FAV
0
0
T
50
A
Rated forward current versus ambient temperature)
Zul. Richtstrom in Abh. von der Umgebungstemp.)
150100
[°C]
1
10
[A]
10
10
10-32 UNF
M5
3
T = 125°C
2
j
18 ± 10% lb.in.
T = 25°C
j
2 ± 10% Nm
1
I
F
-1
10
0.4
V
1
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0.8
1.0
1.2
250a-(7.5a-1,05v)
1.4
[V] 1.8
1 Valid, if the temperature of the case is kept to TC = 120°C – Gültig, wenn die Gehäusetemperatur auf TC = 120°C gehalten wird
2 Valid for one branch – Gültig für einen Brückenzweig
2 http://www.diotec.com/ © Diotec Semiconductor AG
