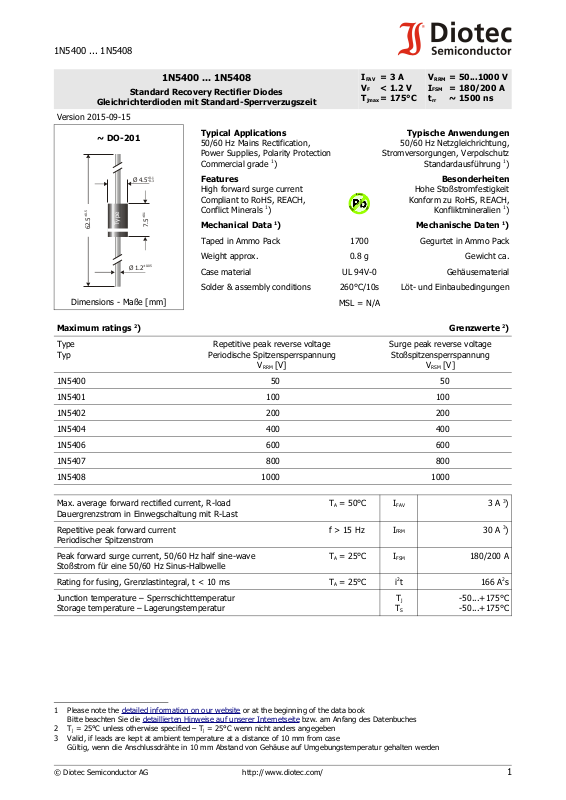

Page 1
1N5400 ... 1N5408
Type
Ø 1.2
±0.05
Ø 4.5
62.5
±0.5
7.5
±0.1
+0.1
-
0.3
Pb
E
L
V
W
E
E
E
R
o
H
S
Gleichrichterdioden mit Standard-Sperrverzugszeit
Version 2015-09-15
~ DO-201
Dimensions - Maße [mm]
1N5400 ... 1N5408
Standard Recovery Rectifier Diodes
Typical Applications
50/60 Hz Mains Rectification,
Power Supplies, Polarity Protection
Commercial grade 1)
Features
High forward surge current
Compliant to RoHS, REACH,
Conflict Minerals 1)
Mechanical Data 1) Mechanische Daten 1)
Taped in Ammo Pack 1700 Gegurtet in Ammo Pack
Weight approx. 0.8 g Gewicht ca.
Case material UL 94V-0 Gehäusematerial
Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen
I
FAV
VF< 1.2 V
T
jmax
MSL = N/A
= 3 A
= 175°C
V
= 50...1000 V
RRM
I
= 180/200 A
FSM
trr~ 1500 ns
Typische Anwendungen
50/60 Hz Netzgleichrichtung,
Stromversorgungen, Verpolschutz
Standardausführung 1)
Besonderheiten
Hohe Stoßstromfestigkeit
Konform zu RoHS, REACH,
Konfliktmineralien 1)
Maximum ratings 2) Grenzwerte 2)
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
1N5400 50 50
1N5401 100 100
1N5402 200 200
1N5404 400 400
1N5406 600 600
1N5407 800 800
1N5408 1000 1000
Max. average forward rectified current, R-load
TA = 50°C I
FAV
3 A 3)
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
f > 15 Hz I
FRM
30 A 3)
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
TA = 25°C I
FSM
180/200 A
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, Grenzlastintegral, t < 10 ms TA = 25°C i2t 166 A2s
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
-50...+175°C
-50...+175°C
1 Please note the detailed information on our website or at the beginning of the data book
Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches
2 Tj = 25°C unless otherwise specified – Tj = 25°C wenn nicht anders angegeben
3 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
© Diotec Semiconductor AG http://www.diotec.com/ 1
Page 2
1N5400 ... 1N5408
120
100
80
60
40
20
0
[%]
I
FAV
Rated forward current versus ambient temperature )
Zul. Richtstrom in Abh. von der Umgebungstemp. )
1
1
[°C]
T
A
150100
50
0
10
10
1
10
10
2
-1
-2
[A ]
I
F
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
0.4 VF0.8 1.0 1.2 1.4 [V] 1.8
T = 25°C
j
T = 125°C
j
180a-(3a-1.2v)
Peak forward surge current versus number of cycles at 50 Hz
Durchlaß-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz
10
10
10
1
3
2
[A]
î
F
1 10 10 [n] 10
2 3
Characteristics Kennwerte
Forward voltage – Durchlass-Spannung Tj = 25°C IF = 3 A V
Leakage current – Sperrstrom Tj = 25°C VR = V
RRM
Typical junction capacitance – Typische Sperrschichtkapzität VR = 4 V C
Reverse recovery time
Sperrverzug
Thermal resistance junction to ambient air
IF = 0.5 A through/über
IR = 1 A to IR = 0.25 A
R
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to leads
R
Wärmewiderstand Sperrschicht – Anschlussdraht
F
I
R
j
trr typ. 1500 ns
thA
thL
< 1.2 V
< 5 µA
30 pF
< 25 K/W 1)
< 10 K/W
Disclaimer: See data book page 2 or website
Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet
1 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
