VWU 65 - VWU 80 Deutsch

Inhaltsverzeichnis

1 Bitte sofort lesen........................................................................................................................ DE-2
1.1 Wichtige Hinweise ............................................................................................................................... DE-2
1.2 Bestimmungsgemäßer Gebrauch........................................................................................................ DE-2
1.3 Gesetzliche Vorschriften und Richtlinien ............................................................................................. DE-2
2 Lieferumfang .............................................................................................................................. DE-3
2.1 Allgemeine Beschreibung .................................................................................................................... DE-3
2.2 Lieferumfang........................................................................................................................................ DE-3
3 Montage ...................................................................................................................................... DE-4
3.1 Hydraulische Einbindung Vierwegeventil............................................................................................. DE-4
3.2 Montagehinweise Ventil und Stellmotor............................................................................................... DE-6
3.3 Elektrischer Anschluss......................................................................................................................... DE-7
4 Inbetriebnahme .......................................................................................................................... DE-9
4.1 Einstellungen am Wärmepumpenmanager.......................................................................................... DE-9
4.2 Technische Daten................................................................................................................................ DE-9
452163.66.30 · FD 9801 DE-1
Page 4
Deutsch VWU 65 - VWU 80
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!
ACHTUNG!
!!

1 Bitte sofort lesen

1.1 Wichtige Hinweise

Vor dem elektrischen Arbeiten die Geräte unbedingt spannungsfrei schalten.
Arbeiten dürfen nur von fachkundigem Personal durchgeführt werden.
Um eine einwandfreie Funktion des/der Geräte(s) zu gewährleisten sind die folgenden beschiebenen Hinweise zu beachten.
Die Hydraulik ist gemäß diesen Vorgaben herzustellen.
Bild 4 zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher der Wärmepumpe.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver­wendungszweck freigegeben. Ein anderer oder darüber hinaus gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu zählt auch die Beachtung der zugehörigen Produktschriften. Än­derungen oder Umbauten am Gerät sind zu unterlassen
Es wird empfohlen an geeigneter Stelle (siehe Bild 5 ) einen Schmutzfänger (Maschenweite 0,6mm) vorzusehen.
Vor Inbetriebnahme ist zu prüfen, ob der Betriebsschalter auf Position 4 (siehe Bild 7 ) steht. Ein Nichtbeachten kann zu unerwünschten Betriebszuständen der Wärmepumpe führen.
Alle Komponenten sind an einem trockenen und frostfreien Ort zu montieren.
Die elektrische Verdrahtung darf nur von einer autorisierten Person durchgeführt werden. Die einschlägigen Richtlinien sind zu beachten.
Wird ein doppelt-differenzdruckloser Verteiler vorgesehen, ist die Verdrahtung des Rücklauffühlers gemäß (siehe Bild 10 ) den Anweisungen vorzunehmen.

1.3 Gesetzliche Vorschriften und Richtlinien

Konstruktion und Ausführung entsprechen allen gültigen EG­Richtlinien, DIN- und VDE-Vorschriften.
Beim elektrischen Anschluss des Stellmotors sind die entspre­chenden VDE-, EN- und IEC-Normen einzuhalten.
Personen, insbesondere Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren­heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anwei­sung durch eine verantwortliche Person benutzen.
Kinder sollte beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Es müssen die in dieser Anleitung beschriebenen An­schlussbedingungen beachtet werden.
DE-2 452163.66.30 · FD 9801
Page 5
VWU 65 - VWU 80 Deutsch

2 Lieferumfang

2.1 Allgemeine Beschreibung

Das Vier-Wege-Umschaltventil (DN 65 bzw. DN 80) ermöglicht einen für Heizen und Kühlen optimierten Betrieb einer reversib­len Wärmepumpe. Die Umschaltung erfolgt über einen elektro­motorischen Stellantrieb der vom Wärmepumpenmanager ange­steuert wird.

2.2 Lieferumfang

Im Lieferumfang sind folgende Komponenten enthalten.
Stellantrieb Stellantrieb und Vierwegeventil sind betriebsbereit montiertVierwegeventil VWU 65 (DN 65) bzw. VWU 80 (DN 80)Montage-und Bedienungsanleitung

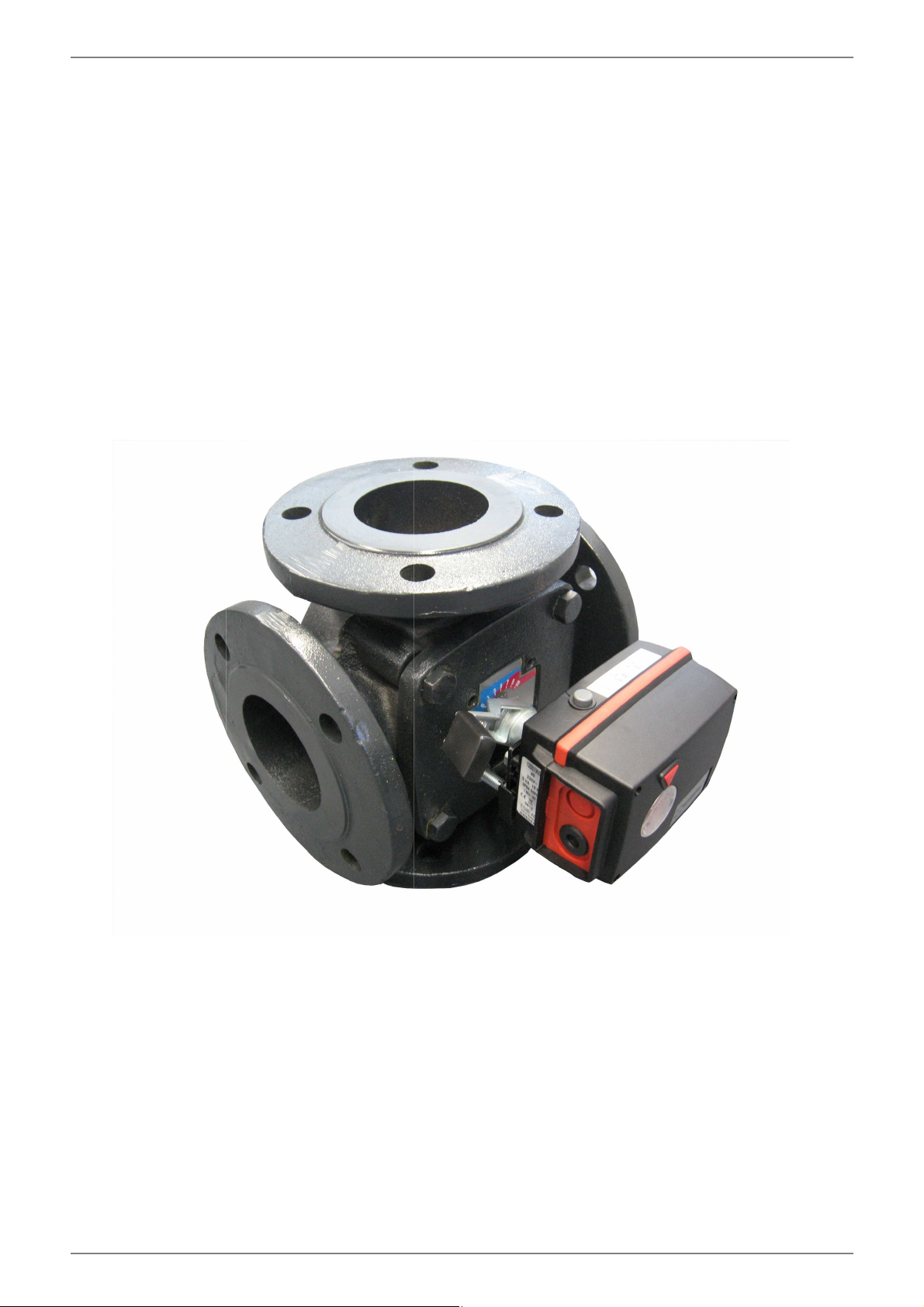

Bild 1 Ansicht Vier-Wege-Umschaltventil mit Stellantrieb
452163.66.30 · FD 9801 DE-3
Page 6
Deutsch VWU 65 - VWU 80
ACHTUNG!
!!
[A][B]
[D]
[C]
0
Kühlen
Heizen
1

3 Montage

3.1 Hydraulische Einbindung Vierwegeventil

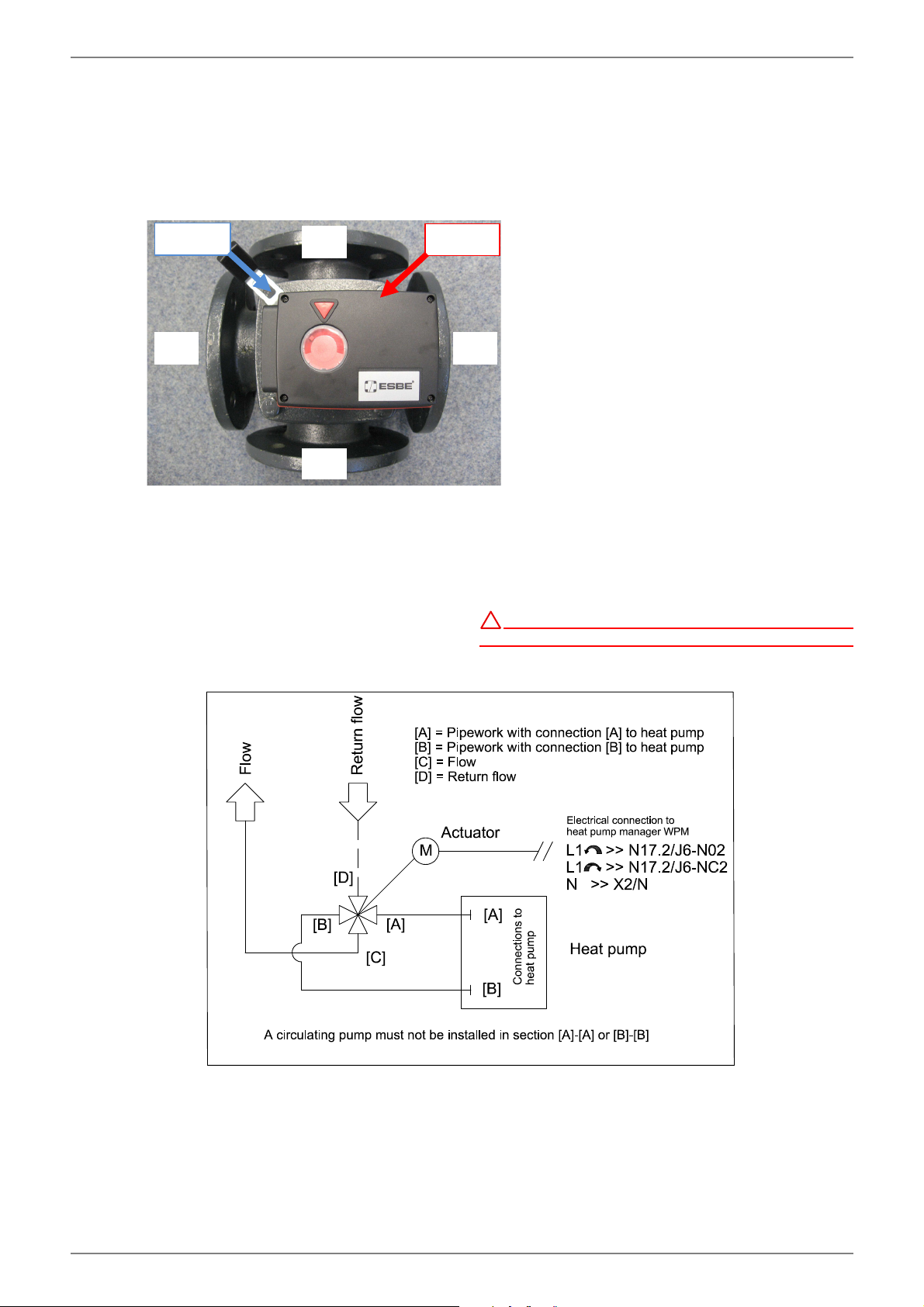

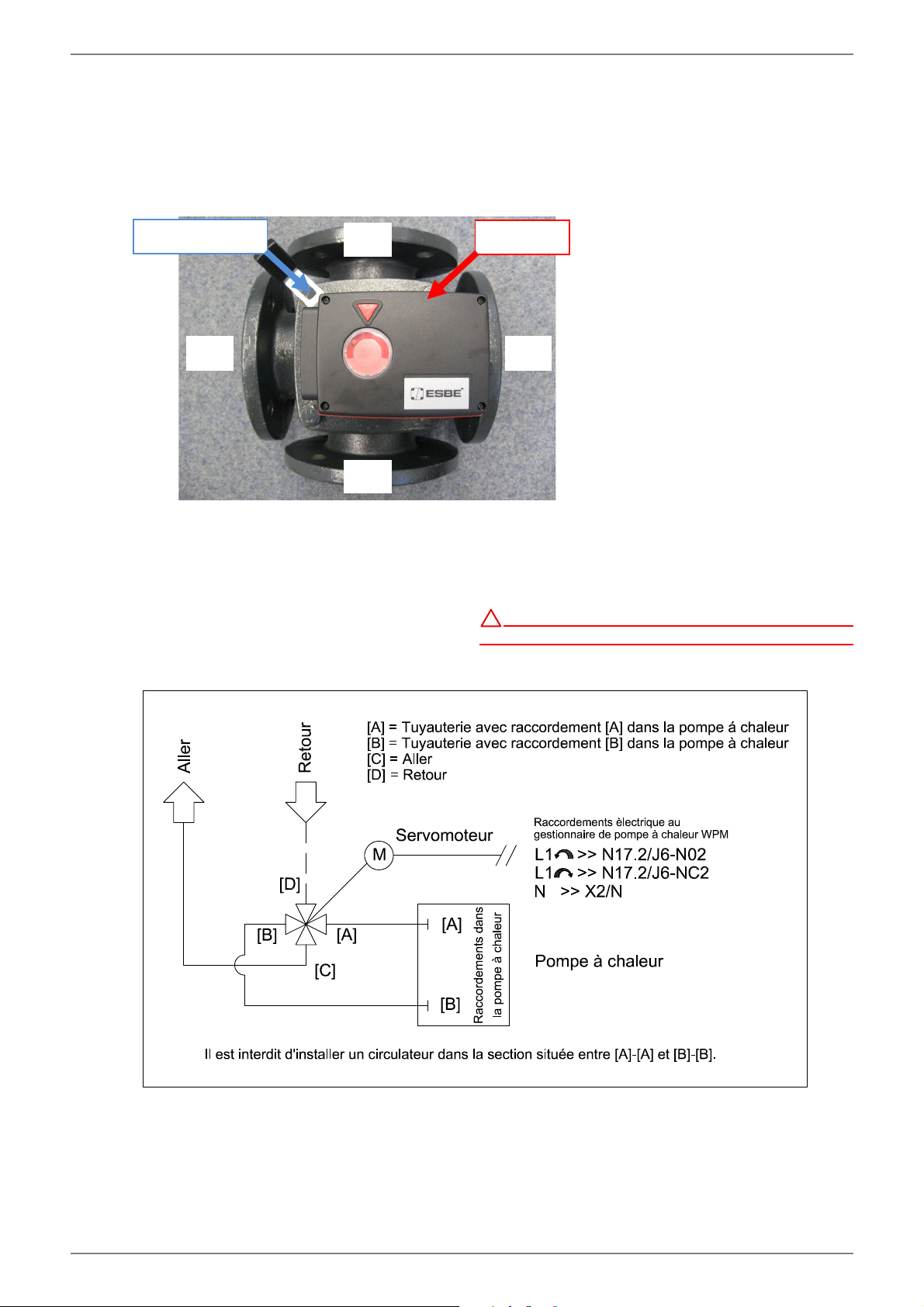

Bild 2 Ansicht 4-Wege-Ventil mit Beschriftung der Anschlüsse
Der Stellhebel muss im: Kühlen auf 0 und Heizen auf 1 stehen Die Hydraulik ist gemäß den bezeichneten Anschlüssen
[A],
[B], [C] und [D] vorzurichten. Bild 2 zeigt die Beschriftung
der Anschlusse.
Die Hydraulik ist gemäß diesen Vorgaben herzustellen.
Bild 3 Hydraulikschema Umschalteinrichtung / Wärmepumpe
DE-4 452163.66.30 · FD 9801
Page 7
VWU 65 - VWU 80 Deutsch
ACHTUNG!
!!
ACHTUNG!
!!

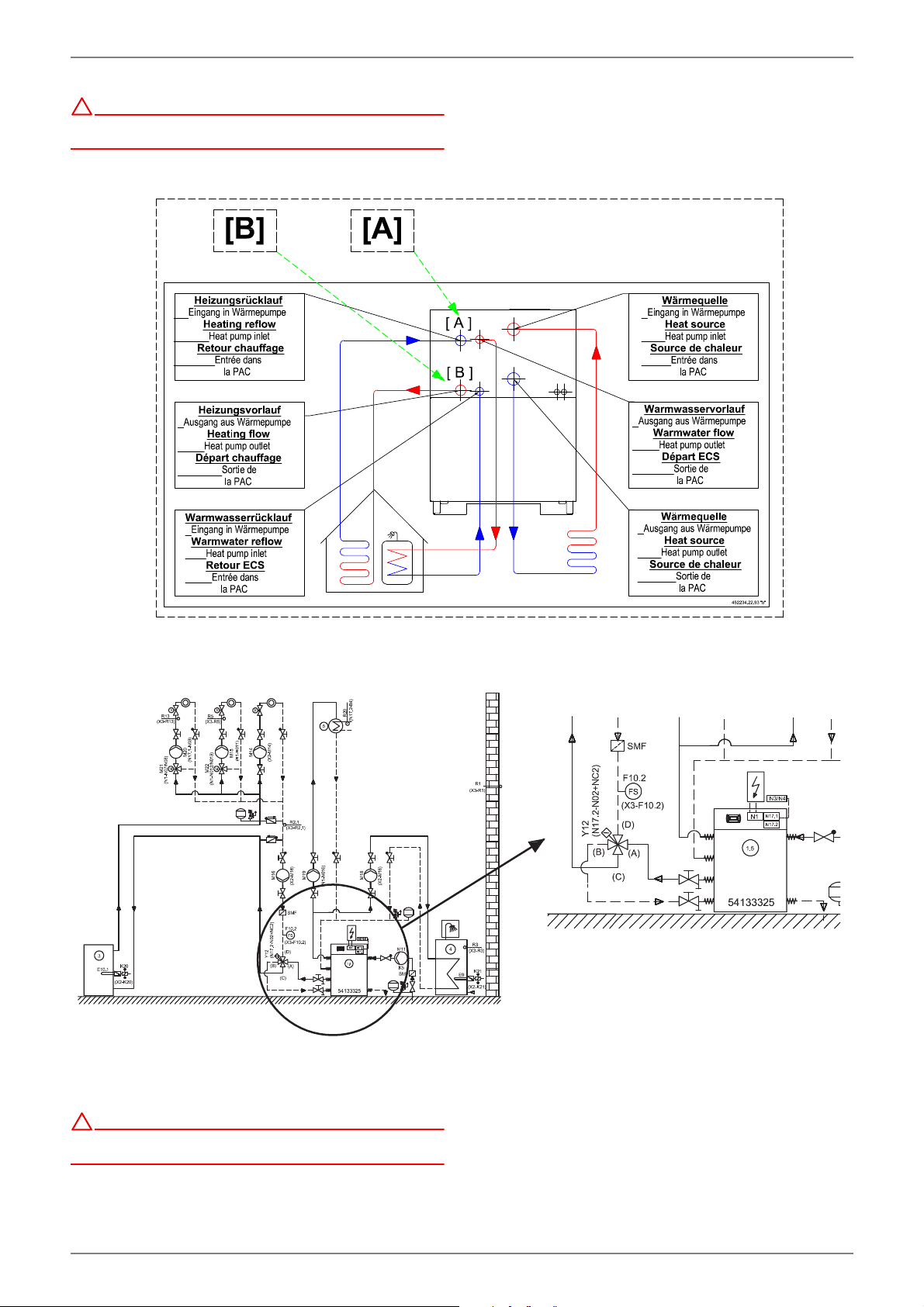

Bild 4 zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher der Wärmepumpe.

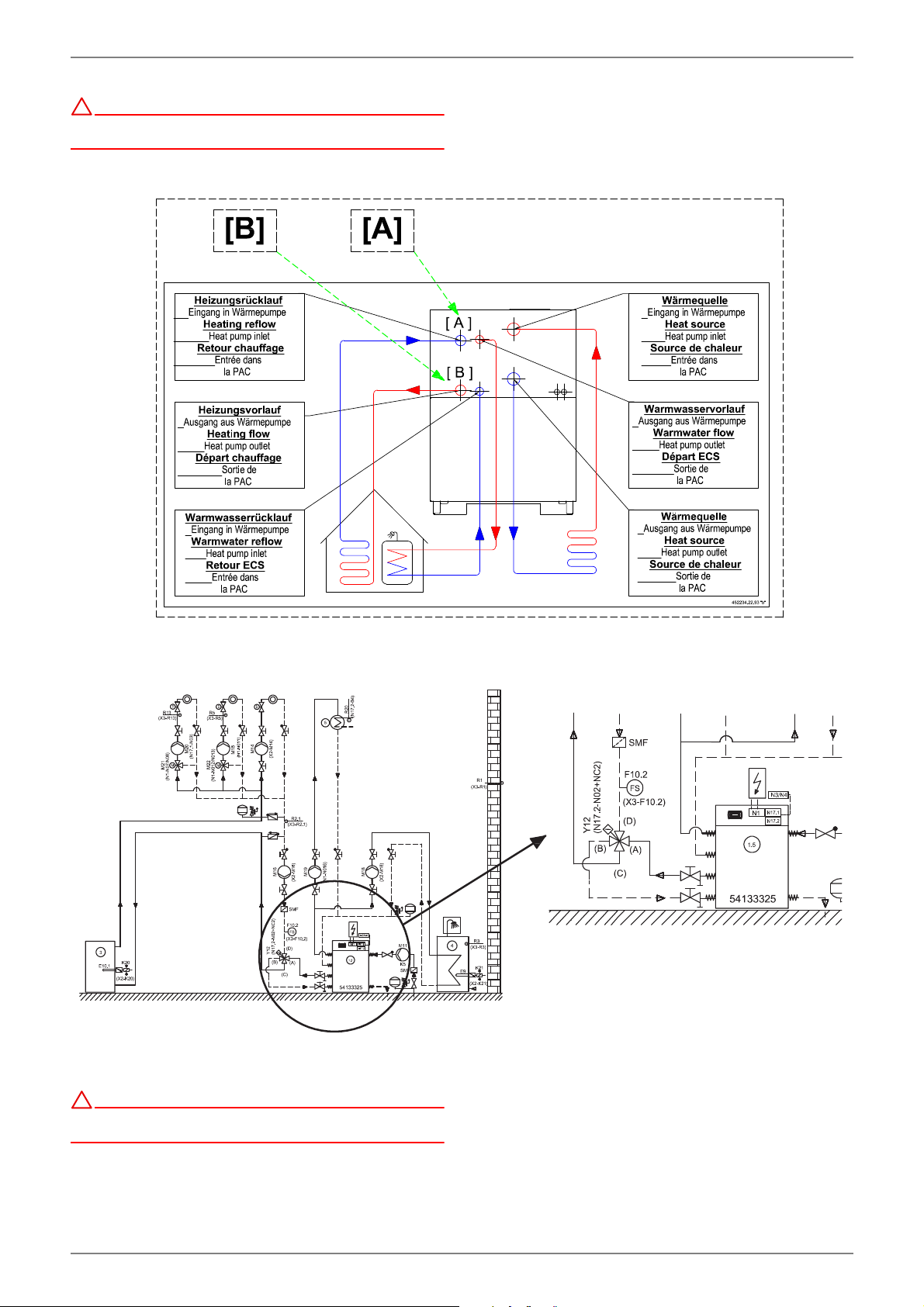

Bild 4 Schematische Ansicht / Anschlüsse Wärmepumpe (Aufkleber angebracht in Wärmepumpe)
Bild 5 Exemplarische Ansicht hydraulischer Gesamtaufbau (Beispiel)
Es wird empfohlen an geeigneter Stelle (siehe Bild 5 ) einen Schmutzfänger (Maschenweite 0,6mm) vorzusehen.
452163.66.30 · FD 9801 DE-5
Page 8
Deutsch VWU 65 - VWU 80
ACHTUNG!
!!
ACHTUNG!
!!
OK
OK
OK

3.2 Montagehinweise Ventil und Stellmotor

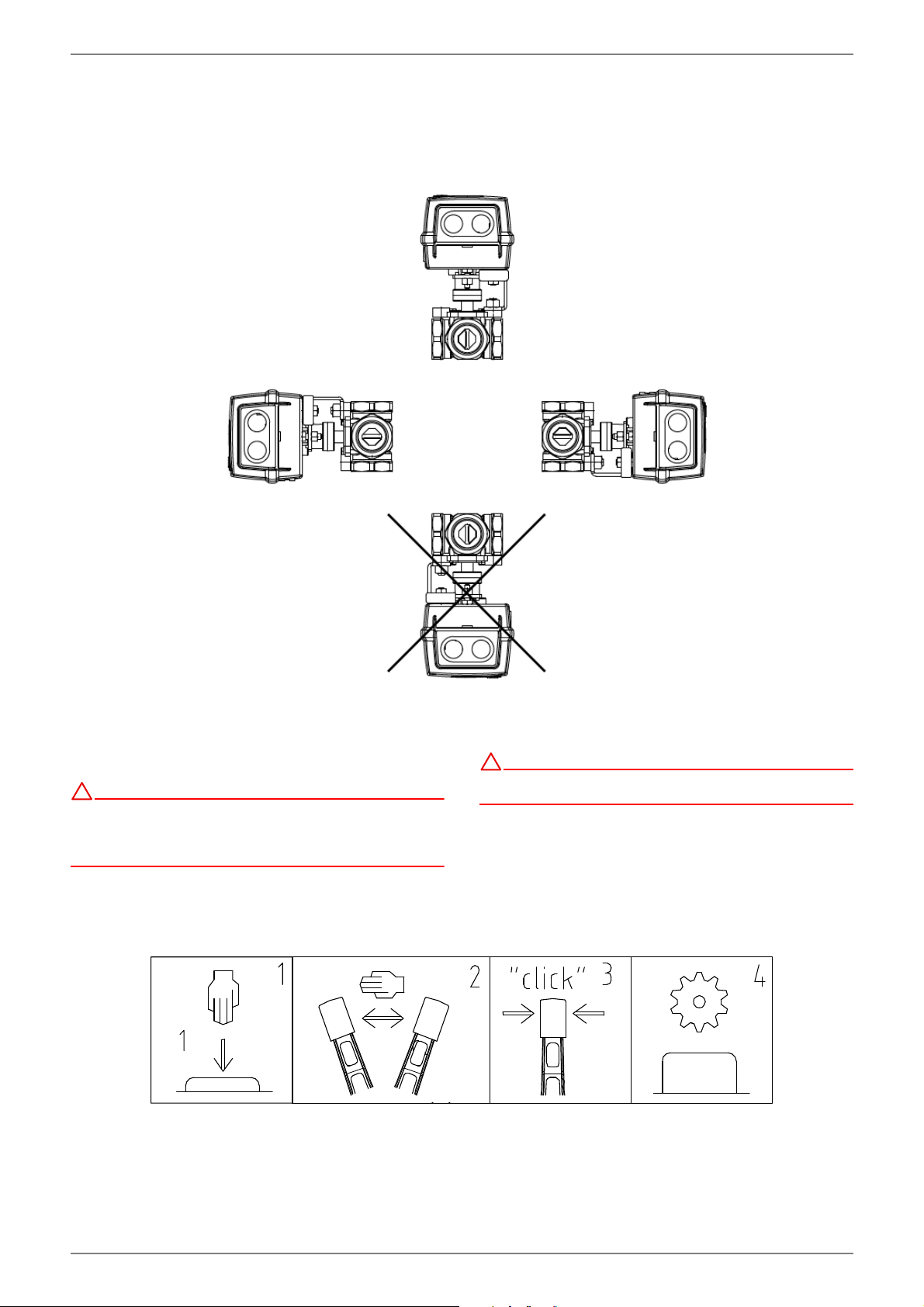

Bild 6 Zugelassene Einbaulagen
Ergänzende Hinweise:
Vor Inbetriebnahme ist zu prüfen, ob der Betriebsschalter auf Position 4 (siehe Bild 7 ) steht. Ein Nichtbeachten kann zu unerwünschten Betriebszuständen der Wärmepumpe führen.
Bild 7 Hinweis zum Betriebsartschalter auf Stellmotor
Alle Komponenten sind an einem trockenen und frostfreien Ort zu montieren.
4 = Automatik
DE-6 452163.66.30 · FD 9801
Page 9
VWU 65 - VWU 80 Deutsch
ACHTUNG!
!!
ACHTUNG!
!!

3.3 Elektrischer Anschluss

Klemmenplan:
Vor dem elektrischen Arbeiten die Geräte unbedingt spannungsfrei schalten.
VWU Wärmepumpenmanager WPM
L1 < = >
N 17.2 / J6-N02
Die elektrische Verdrahtung darf nur von einer autorisierten Person durchgeführt werden. Die einschlägigen Richtlinien sind zu beachten.

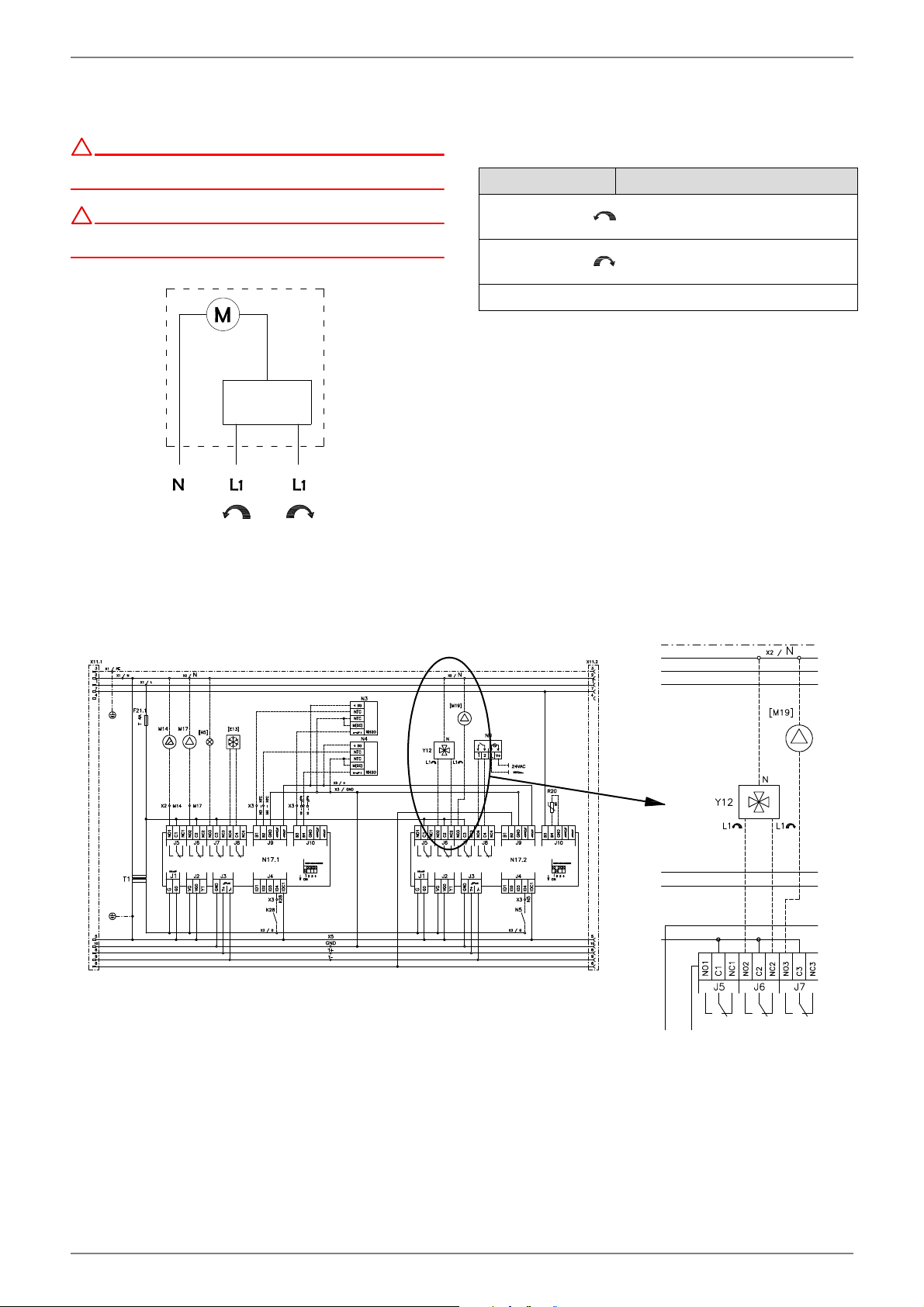

Bild 8: Schaltbild VWU
L1 < = >
N < = >
Es wird empfohlen die Umschalteinrichtung möglichst nahe am Wärmepumpenmanager zu montieren. Die elektrische 3-adrige Zuleitung (2xL/N) zum Stellantrieb sollte eine Länge von maxi­mal 40 m bei einem Einzeladerquerschnitt von mindestens 1
² nicht überschreiten.
mm Das externe 4-Wege-Ventil (Y12) muss an den Digitalausgän-
gen N17.2-J6/NO2 und N17.2-J6/NC2, sowie an X2/N ange­schlossen werden. Die Ausgänge sind im Schaltplan (Bild 9 ) ge­kennzeichnet.
N 17.2 / J6-NC2
X2 / N
Bild 9 Schaltplan
452163.66.30 · FD 9801 DE-7
Page 10
Deutsch VWU 65 - VWU 80
ACHTUNG!
!!
Enthält der Heizkreis einen doppelt-differenzdrucklosen Verteiler
Wird ein doppelt-differenzdruckloser Verteiler vorgesehen, ist die Verdrahtung des Rücklauffühlers gemäß (siehe Bild 10 ) den Anweisungen vorzunehmen.

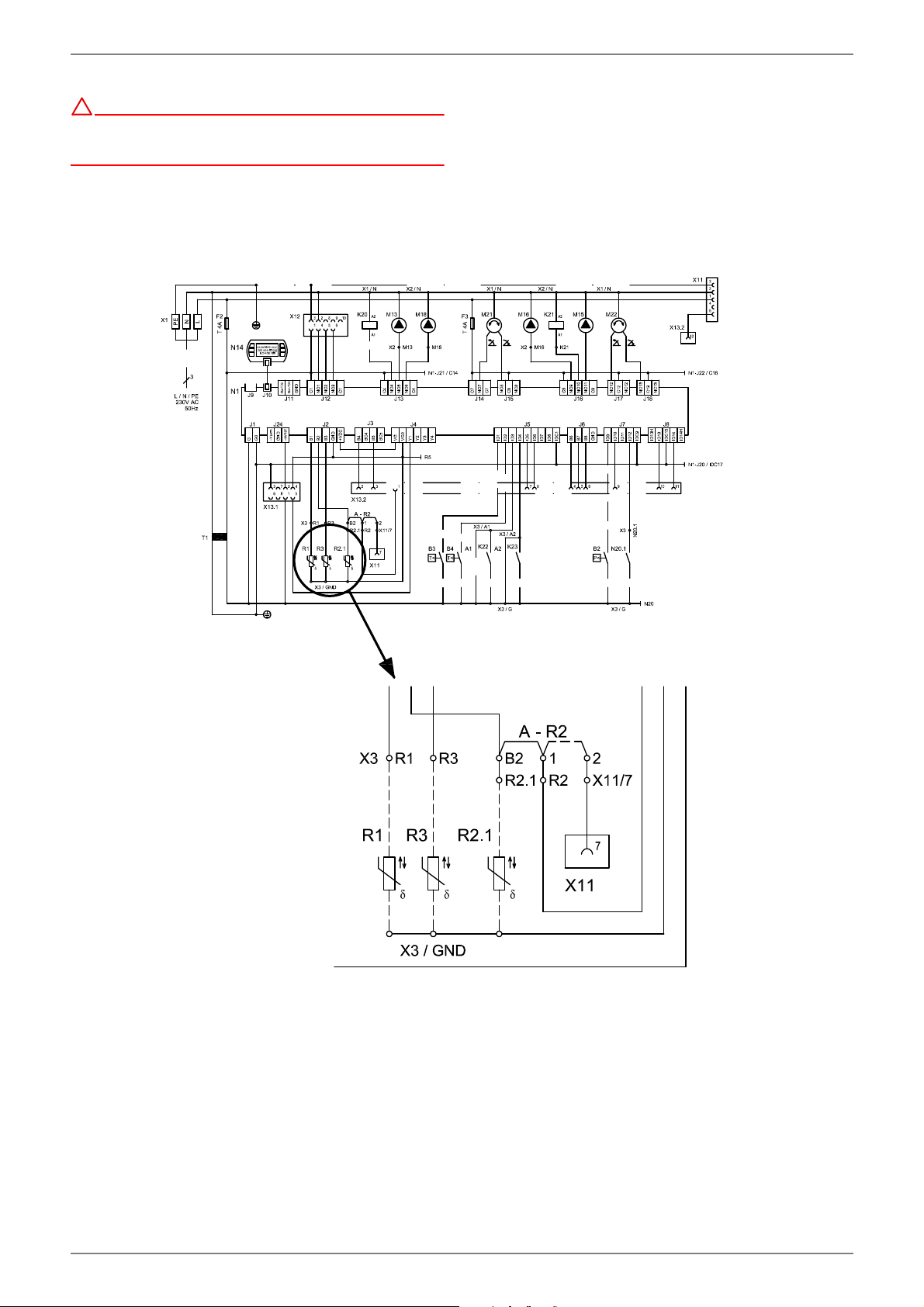

(DDV), muss am WPM EconPlus die Brücke „A-R2“ zwischen X3/B2 und X3/1 entfernt und zwischen den Klemmen X3/1 und X3/2 wieder eingebaut werden. Die Rücklauftemperatur-Rege­lung wird in diesem Fall von dem Temperaturfühler R2.1 erfasst, der sich im DDV befindet. Der R2.1 ist an der Klemme X3/R2.1 anzuschließen. Bild 10 zeigt den entsprechenden Schaltplan mit Darstellung der entsprechenden Brücken.

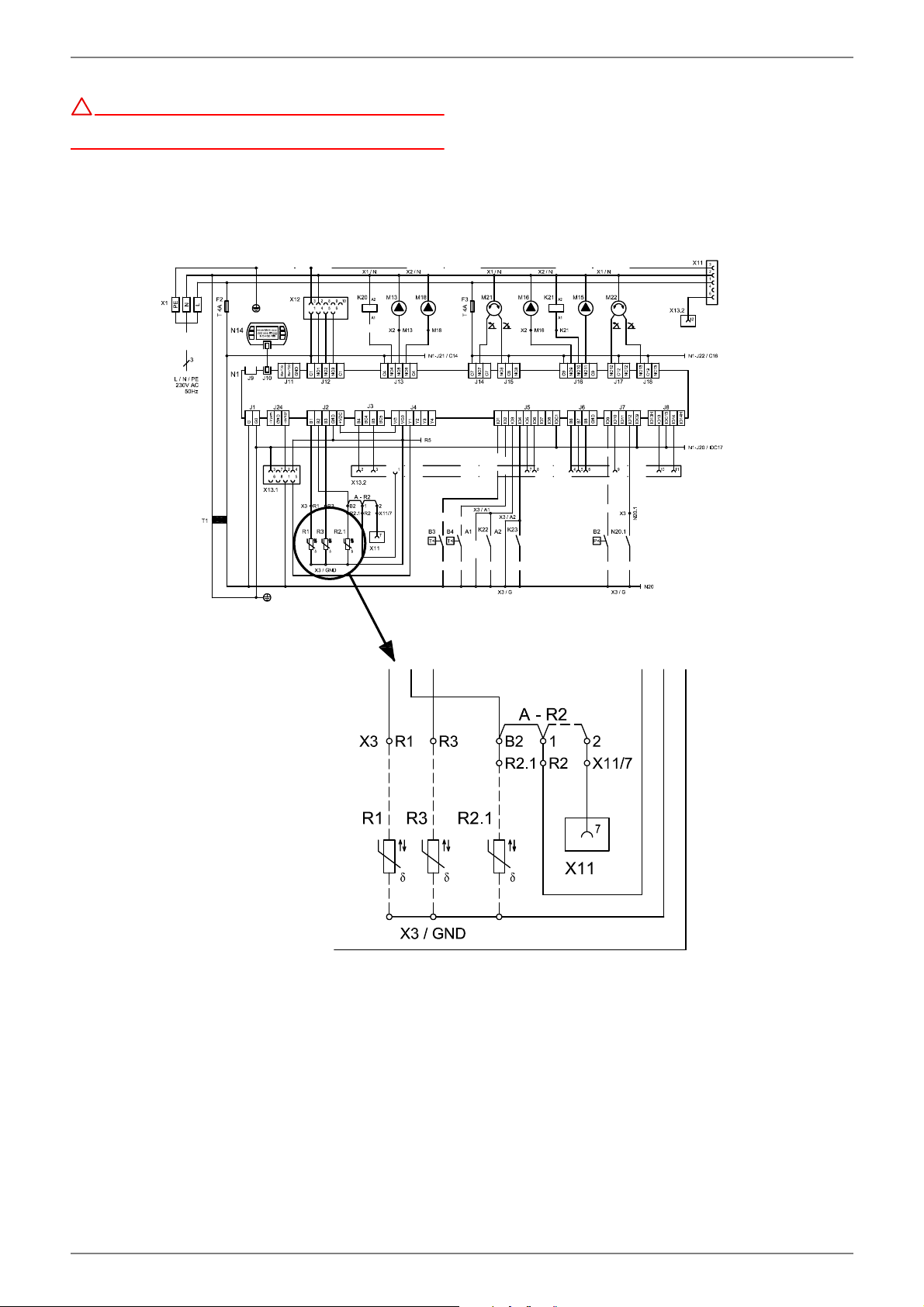

Bild 10 Schaltplan WPM EconPlus mit Brücke „A-R2“ zwischen X3/B2 und X3/1 (nur bei DDV mit Rücklauffühler R2.1 zu beachten)
DE-8 452163.66.30 · FD 9801
Page 11
VWU 65 - VWU 80 Deutsch
sthϴϬ
sthϲϱ
ϭϬ
ϭϬϬ
ŵϹŚ
sthϴϬ
sthϲϱ
ϭ
ϭϬ
ϭϬϬ
ϭϭϬ ϭϬϬ
ŵϹŚ
ŬWĂ

4 Inbetriebnahme

4.1 Einstellungen am Wärmepumpenmanager

Zum Betrieb der Umschalteinrichtung müssen am Wärmepum­penmanager (WPM) im Menüpunkt Vorkonfiguration folgender Parameter (Bild 11 ) eingestellt werden. In das Menü Vorkonfigu­ration gelagt man durch gleichzeitiges Drücken (ca. 5 Sekunden) der Tastenkombination (ESC) und (MENUE). Danach eine der

Beschreibung Einstellbereich Anzeige



Bild 11 WPM-Anzeige: Vorkonfiguration
Ist der Heizkreis mit oder ohne einem Vier­Wege-Ventil aufgebaut und in welcher Betriebsart wird die Wärmepumpe betrieben?
Wie wird im Heizkreis der Durchfluss durch den Verflüssiger der Wärmepumpe realisiert

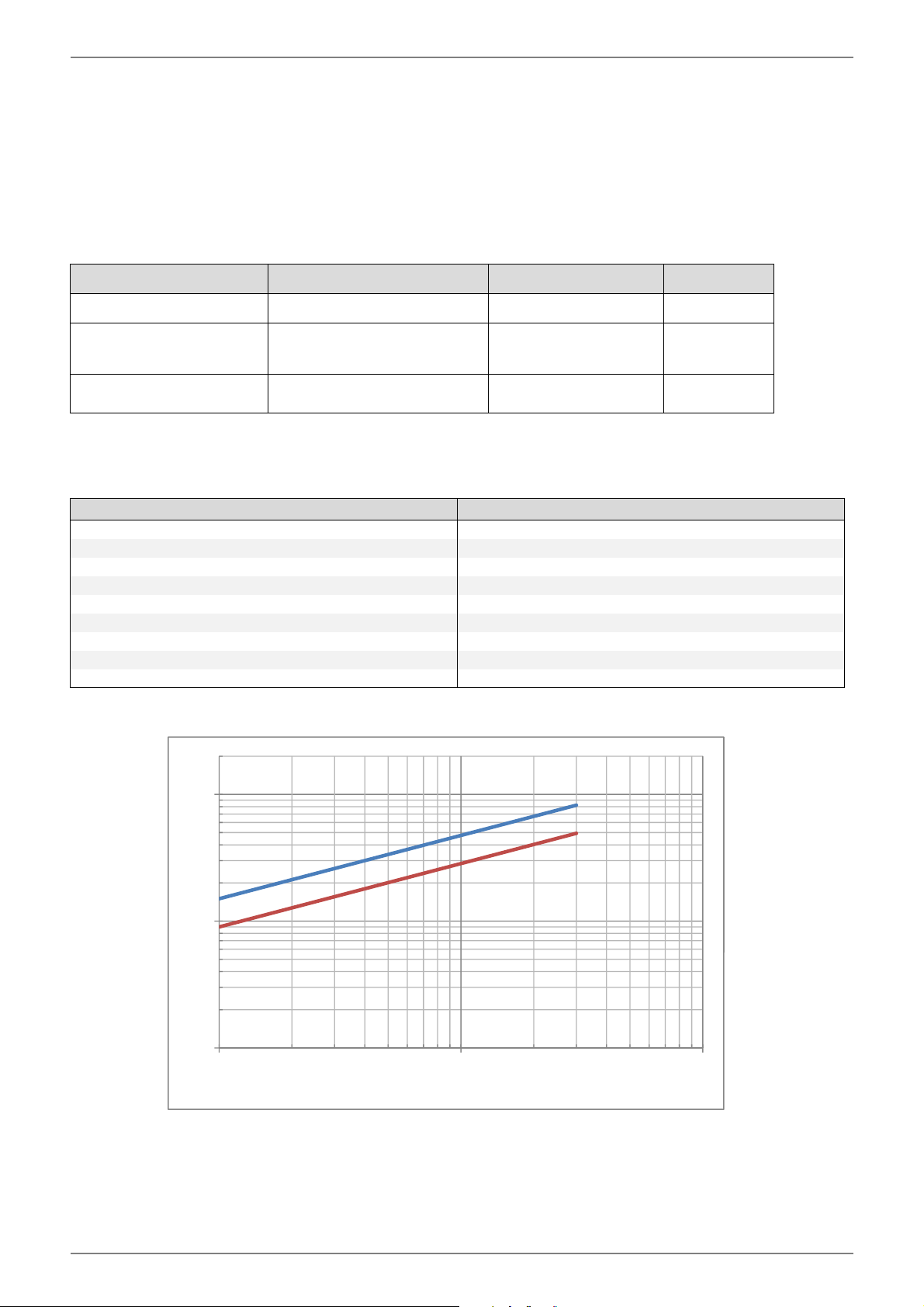

4.2 Technische Daten

Leistungsangaben
Betriebsspannung Frequenz Leistungsaufnahme Gehäuseschutzart Stellzeit für 90° Zulässiger Betriebsdruck Zulässiges Medium Mediumstemperatur Flanschanschluß DIN 2531
beiden Pfeiltasten solange drücken, bis die entsprechenden Masken (siehe Bild 11 ) angezeigt werden. Nach Parameteraus­wahl kann die Vorkonfiguration mit der Taste (ESC) verlassen werden.
ohne (Kühlen+Heizen)
mit (Kühlen+Heizen)
ohne (nur Heizen)
mit M13
mit M16
AC 230 V
50 Hz
5 VA
IP 54
60 s
max. 6 bar
Wasser oder Wasser mit Frostschutz bis max. 50 % vol.
1...110 °C
DN 65 bzw. DN 80
WP reversibel
WP reversibel

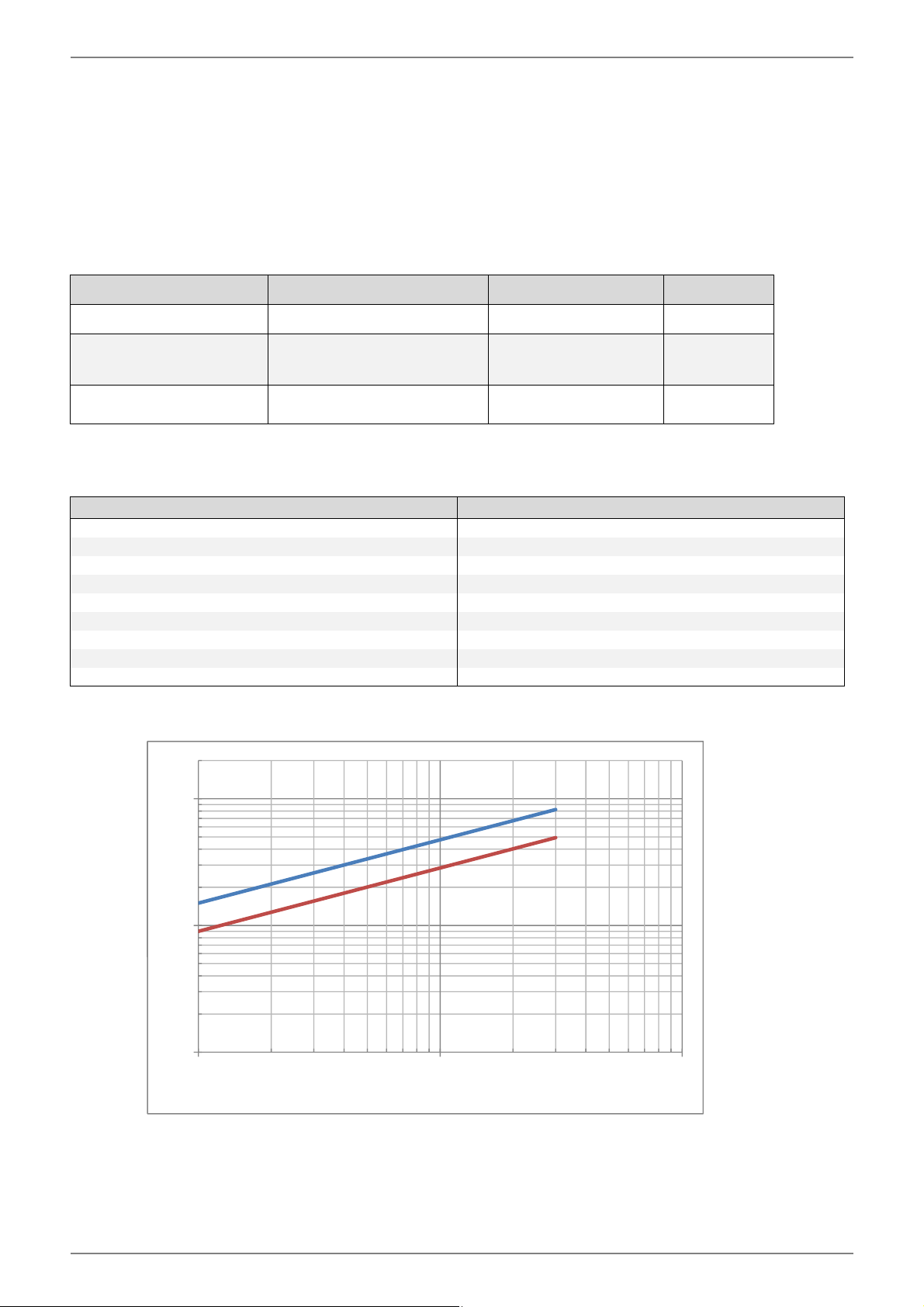

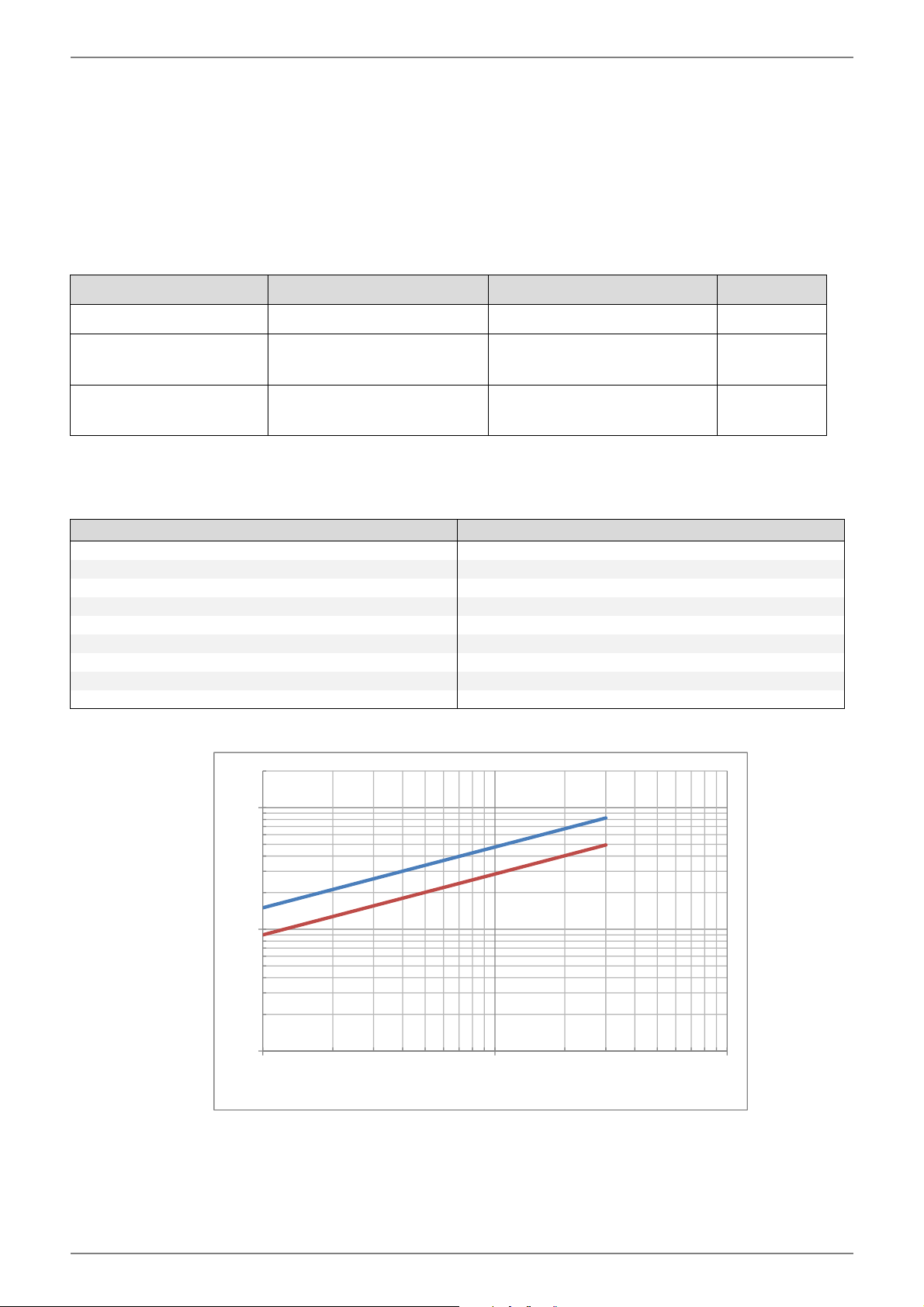

Bild 12 Druckverlustkennlinie
452163.66.30 · FD 9801 DE-9
Page 12
Deutsch VWU 65 - VWU 80
DE-10 452163.66.30 · FD 9801
Page 13
VWU 65 - VWU 80 English

Table of contents

1 Please read immediately ........................................................................................................... EN-2
1.1 Important information........................................................................................................................... EN-2
1.2 Intended use ........................................................................................................................................ EN-2
1.3 Legal regulations and directives .......................................................................................................... EN-2
2 Scope of supply ......................................................................................................................... EN-3
2.1 General description.............................................................................................................................. EN-3
2.2 Scope of supply ................................................................................................................................... EN-3
3 Installation .................................................................................................................................. EN-4
3.1 Hydraulic integration of four-way valve................................................................................................ EN-4
3.2 Installation instructions for valve and actuator ..................................................................................... EN-6
3.3 Electrical connection............................................................................................................................ EN-7
4 Start-up ....................................................................................................................................... EN-9
4.1 Settings on the heat pump manager.................................................................................................... EN-9
4.2 Technical data ..................................................................................................................................... EN-9
452163.66.30 · FD 9801 EN-1
Page 14
English VWU 65 - VWU 80
ATTENTION!
!!
ATTENTION!
!
ATTENTION!
!
ATTENTION!
!
ATTENTION!
!!
ATTENTION!
!!
ATTENTION!
!
ATTENTION!
!
ATTENTION!
!
ATTENTION!
!!

1 Please read immediately

1.1 Important information

Devices must always be disconnected from the power supply before electrical work is carried out.
!
Work must only be carried out by qualified personnel.
!
In order to ensure fault-free functioning of the device(s), the instructions given in the following text must be observed.
!
The hydraulics must be set up in compliance with these specifications.
Fig. 4:•shows the position of connections (A) ; (B) on the heat exchanger of the heat pump.

1.2 Intended use

This device is only intended for use as specified by the manufac­turer. Any other use beyond that intended by the manufacturer is prohibited. This requires the user to abide by the manufacturer's product information. Please refrain from tampering with or alter­ing the device.
Provision of a dirt trap (mesh size 0.6 mm) is recommended at a suitable location (see Fig. 5:•).
!
Before start-up, always ensure that the operating switch is in position 4 (see Fig. 7:•). Undesired changes to the heat pump’s operating state may result if this is not observed.
!
All components must be installed in a dry and frost-free location.
!
Electrical wiring must only be carried out by authorised persons. The applicable regulations must be observed.
If a dual differential pressureless manifold is to be used, the return sensor must be wired according to the following instructions (see Fig. 10:•).

1.3 Legal regulations and directives

Construction and design fulfil all valid EU directives, DIN and VDE regulations.
When connecting the actuator to the power supply, the relevant VDE, EN and IEC standards must be fulfilled.
Persons, especially children, who are not capable of operating the device safely due to their physical, sensory or mental abilities or due to their inexperience or lack of knowledge, must not oper­ate this device without supervision or instruction by the person in charge.
Children must be supervised to ensure that they do not play with the device.
The connection requirements described in these instruc­tions must be observed.
EN-2 452163.66.30 · FD 9801
Page 15
VWU 65 - VWU 80 English

2 Scope of supply

2.1 General description

The four-way reversing valve (DN 65 or DN 80) allows reversible heat pumps to be operated in a way that is optimised for both heating and cooling. Reversing is carried out by an electromotive actuator, which is activated by the heat pump manager.

2.2 Scope of supply

The following components are included in the scope of supply.
ActuatorActuator and four-way valve are mounted ready for opera-
tion.
Four-way valve VWU 65 (DN 65) or VWU 80 (DN 80)Installation and operating instructions
Fig. 1:•View of four-way reversing valve with actuator
452163.66.30 · FD 9801 EN-3
Page 16
English VWU 65 - VWU 80
ATTENTION!
!
[A][B]
[D]
[C]
0
Cooling
Heating
1

3 Installation

3.1 Hydraulic integration of four-way valve

Fig. 2:•View of 4-way valve with labelling of the connections
The control lever must be positioned: 0 for cooling and 1 for heating The hydraulics must be arranged in accordance with the
designated connections the labelling of the connections.
[A], [B], [C] and [D]. Fig. 2:•shows
!
The hydraulics must be set up in compliance with these specifications.
Fig. 3:•Hydraulics diagram of reversing valve/heat pump
EN-4 452163.66.30 · FD 9801
Page 17
VWU 65 - VWU 80 English
ATTENTION!
!
ATTENTION!
!
!
Fig. 4:•shows the position of connections (A) ; (B) on the heat exchanger of the heat pump.
Fig. 4:•Schematic view / heat pump connections (label affixed inside the heat pump)
Fig. 5:• Sample view of complete hydraulic assembly (example)
Provision of a dirt trap (mesh size 0.6 mm) is recommended at a suitable location (see Fig. 5:•).
!
452163.66.30 · FD 9801 EN-5
Page 18
English VWU 65 - VWU 80
ATTENTION!
!
ATTENTION!
!
OK
OK
OK
4 = Automatic

3.2 Installation instructions for valve and actuator

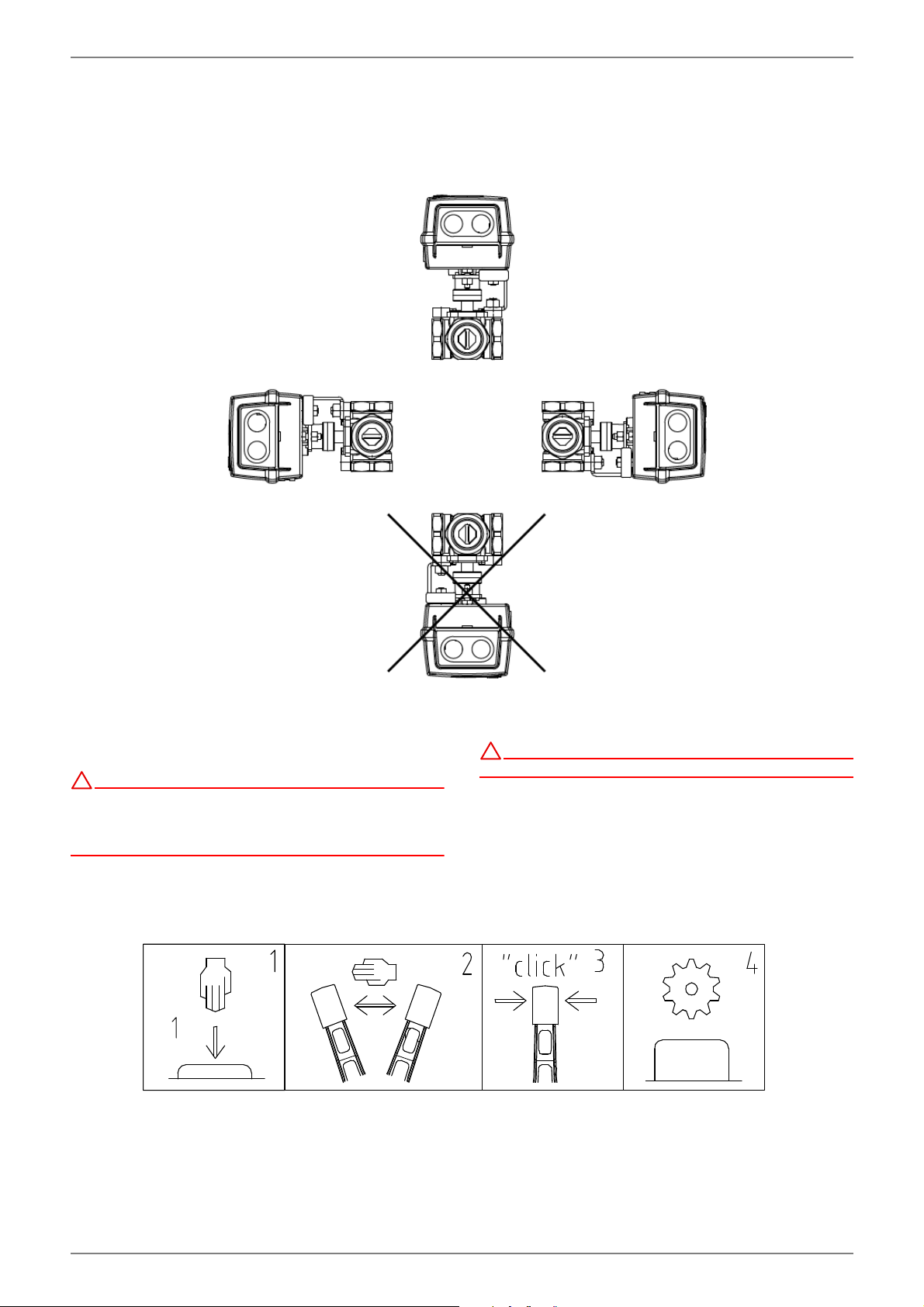

Fig. 6:•Permissible mounting positions
Supplementary notes:
!
Before start-up, always ensure that the operating switch is in position 4 (see Fig. 7:•). Undesired changes to the heat pump’s operating state may result if this is not observed.
Fig. 7:•Notes on the actuator operating switch
!
All components must be installed in a dry and frost-free location.
EN-6 452163.66.30 · FD 9801
Page 19
VWU 65 - VWU 80 English
ATTENTION!
!
ATTENTION!
!

3.3 Electrical connection

!
Devices must always be disconnected from the power supply before electrical work is carried out.
!
Electrical wiring must only be carried out by authorised persons. The applicable regulations must be observed.
Fig. 8:•Circuit diagram of four-way valve
Connection diagram:
VWU Heat pump manager (HPM)
L1 < = >
L1 < = > N 17.2 / J6-NC2
N < = >
We recommend installing the reversing valve as close to the heat pump manager as possible. The 3-core electrical supply cable (2xL/N) to the actuator should not exceed a maximum length of 40 m, with a single-core cross-section of at least 1 mm
The external 4-way valve (Y12) must be connected to digital out­puts N17.2-J6/NO2 and N17.2-J6/NC2 and also on X2/N. The outputs are marked in the circuit diagram (Fig. 9:•).
N 17.2 / J6-N02
X2 / N
².
Fig. 9:•Circuit diagram
452163.66.30 · FD 9801 EN-7
Page 20
English VWU 65 - VWU 80
ATTENTION!
!
!
If a dual differential pressureless manifold is to be used, the return sensor must be wired according to the following instructions (see Fig. 10:•).
If the heating circuit contains a dual differential pressureless manifold, the "A-R2" bridge on the WPM EconPlus must be re­moved from between X3/B2 and X3/1 and re-inserted between terminals X3/1 and X3/2. In this case, the return temperature reg­ulation is measured by temperature sensor R2.1, which is lo­cated in the dual differential pressureless manifold. R2.1 must be connected to terminal X3/R2.1. Fig. 10:•shows the correspond­ing circuit diagram, in which the relevant bridges are depicted.
Fig. 10:•WPM EconPlus circuit diagram with "A-R2" bridge between X3/B2 and X3/1 (must only be observed when a dual differential pressureless manifold is used with return sensor R2.1).
EN-8 452163.66.30 · FD 9801
Page 21
VWU 65 - VWU 80 English
sthϴϬ
sthϲϱ
ϭϬ
ϭϬϬ
ŵϹŚ
sthϴϬ
sthϲϱ
ϭ
ϭϬ
ϭϬϬ
ϭϭϬ ϭϬϬ
ŵϹŚ
ŬWĂ

4 Start-up

4.1 Settings on the heat pump manager

To operate the reversing valve, the following parameters must be set in the menu item "Preconfiguration" on the heat pump man­ager (Fig. 11:•). The "Preconfiguration" menu is accessed by si­multaneously pressing (for approx. 5 seconds) the button combi-

Description Setting range Display



Fig. 11:•Heat pump manager display: Pre-configuration
Is the heating circuit constructed with or without a four-way valve? In which mode is the heat pump being operated?
How is the flow through the heat pump's liq­uefier implemented in the heating circuit?

4.2 Technical data

Performance data
Operating voltage Frequency Power consumption Degree of protection, casing Set time for 90° Permissible operating pressure Permissible medium Temperature of medium Flange connection DIN 2531
nation (ESC) and (MENU). When this has been done, press one of the arrow keys until the relevant masks (see Fig. 11:•) are dis­played. After the parameters have been selected, the "Preconfig­uration" menu can be exited by pressing the (ESC) key.
without (cooling + heating)
with (cooling + heating)
without (heating only)
with M13
with M16
230 V AC
50 Hz
5 VA
IP 54
60 s
max. 6 bar
Water or water with antifreeze (up to max. 50 % vol.)
1...110 °C
DN 65 or DN 80
Reversible HP
Reversible HP
Fig. 12:•Pressure loss characteristic curve
452163.66.30 · FD 9801 EN-9
Page 22
English VWU 65 - VWU 80
EN-10 452163.66.30 · FD 9801
Page 23
VWU 65 - VWU 80 Français

Table des matières

1 À lire immédiatement !................................................................................................................FR-2
1.1 Remarques importantes ...................................................................................................................... FR-2
1.2 Utilisation conforme ............................................................................................................................. FR-2
1.3 Dispositions légales et directives ......................................................................................................... FR-2
2 Fournitures ..................................................................................................................................FR-3
2.1 Généralités .......................................................................................................................................... FR-3
2.2 Fournitures........................................................................................................................................... FR-3
3 Montage .......................................................................................................................................FR-4
3.1 Intégration hydraulique vanne 4 voies ................................................................................................. FR-4
3.2 Remarques de montage vanne et organe moteur ............................................................................... FR-6
3.3 Branchements électriques ................................................................................................................... FR-7
4 Mise en service............................................................................................................................FR-9
4.1 Réglages sur le gestionnaire de pompe à chaleur .............................................................................. FR-9
4.2 Caractéristiques techniques ................................................................................................................ FR-9
452163.66.30 · FD 9801 FR-1
Page 24
Français VWU 65 - VWU 80
ATTENTION !
!!
ATTENTION !
!
ATTENTION !
!
ATTENTION !
!
ATTENTION !
!!
ATTENTION !
!!
ATTENTION !
!
ATTENTION !
!
ATTENTION !
!
ATTENTION !
!!

1 À lire immédiatement !

1.1 Remarques importantes

Avant de procéder à des travaux électriques, mettre obligatoirement les appareils hors tension.
!
Seul un personnel qualifié est habilité à effectuer les travaux sur l’appareil.
!
Pour permettre un fonctionnement irréprochable du (des) appareil(s), tenir compte des remarques suivantes.
!
L’hydraulique doit être établie selon ces prescriptions.
La Figure 4:• décrit la position des raccordements [A] ; [B] sur l’échangeur thermique de la pompe à chaleur.

1.2 Utilisation conforme

Cet appareil ne doit être employé que pour l'affectation prévue par le fabricant. Toute autre utilisation est considérée comme non conforme. La documentation accompagnant les produits doit également être prise en compte. Toute modification ou transfor­mation sur l’appareil est à proscrire.
Il est recommandé de prévoir à l’endroit approprié (voir Figure 5:•) un collecteur d’impuretés (ouverture de maille de 0,6 mm).
!
Avant la mise en service, vérifier que le commutateur de service soit sur la position 4 (voir Figure 7:•). Le non-respect de cette consigne engendre des défauts de fonctionnement de la pompe à chaleur.
!
Tous les composants doivent être montés dans un endroit sec et à l’abri du gel.
!
Le câblage électrique ne doit être effectué que par un personnel autorisé. Respecter les directives correspondantes.
Si un distributeur double sans pression différentielle est prévu, le câblage de la sonde sur circuit de retour doit être effectué selon les instructions suivantes (voir Figure 10:•).

1.3 Dispositions légales et directives

La construction et la réalisation sont conformes aux normes CE et prescriptions DIN et VDE en vigueur.
Il convient d'observer les normes VDE, EN et CEI correspon­dantes lors du branchement électrique du servomoteur.
Les personnes, en particulier les enfants, qui, compte tenu de leurs capacités physiques, sensorielles ou intellectuelles, ou de leur manque d’expérience ou de connaissances, ne sont pas en mesure d’utiliser l’appareil en toute sûreté, ne devraient pas le faire en l’absence ou sans instructions d’une personne respon­sable.
Les enfants doivent être surveillés pour éviter qu’ils ne jouent avec l’appareil.
Respecter les conditions de branchement décrites dans ces instructions.
FR-2 452163.66.30 · FD 9801
Page 25
VWU 65 - VWU 80 Français

2 Fournitures

2.1 Généralités

La vanne d’inversion 4 voies (DN 65 ou DN 80) permet un fonc­tionnement optimisé pour le chauffage et le rafraîchissement d’une pompe à chaleur réversible. La commutation s’effectue via un organe moteur électrique commandé par le gestionnaire de pompe à chaleur.

2.2 Fournitures

Les composants suivants font partie des fournitures :
Organe moteurL'organe moteur et la vanne 4 voies sont prêts à fonctionnerVanne 4 voies VWU 65 (DN 65) ou VWU 80 (DN 80)instructions de montage et d’utilisation
Figure 1:•Vue de la vanne 4 voies avec organe moteur
452163.66.30 · FD 9801 FR-3
Page 26
Français VWU 65 - VWU 80
ATTENTION !
!
[A][B]
[D]
[C]
0
Rafraîchissement
Chauffage
1

3 Montage

3.1 Intégration hydraulique vanne 4 voies

Figure 2:•Vue de la vanne 4 voies avec marquage des raccordements
Le levier de commande doit être positionné sur : 0 pour le rafraîchissement et 1 pour le chauffage L'hydraulique doit être préparée selon les raccordements
décrits raccordements.
[A], [B], [C] et [D]. La Figure 2:• montre les
!
L’hydraulique doit être établie selon ces prescriptions.
Figure 3:•Schéma hydraulique vanne d’inversion / pompe à chaleur
FR-4 452163.66.30 · FD 9801
Page 27
VWU 65 - VWU 80 Français
ATTENTION !
!
ATTENTION !
!!
!
La Figure 4:• décrit la position des raccordements [A] ; [B] sur l’échangeur thermique de la pompe à chaleur.
Figure 4:•Vue schématique / Raccordements pompe à chaleur (autocollant apposé dans la pompe à chaleur)
Figure 5:•Exemple d'une structure hydraulique globale
Il est recommandé de prévoir à l’endroit approprié (voir Figure 5:•) un collecteur d’impuretés (ouverture de maille de 0,6 mm).
452163.66.30 · FD 9801 FR-5
Page 28
Français VWU 65 - VWU 80
ATTENTION !
!!
ATTENTION !
!
OK
OK
OK
4 = Automatique

3.2 Remarques de montage vanne et organe moteur

Figure 6:•Emplacement de montage admis
Remarques supplémentaires :
Avant la mise en service, vérifier que le commutateur de service soit sur la position 4 (voir Figure 7:•). Le non-respect de cette consigne engendre des défauts de fonctionnement de la pompe à chaleur.
Figure 7:•Remarque concernant le commutateur de service du servomoteur
!
Tous les composants doivent être montés dans un endroit sec et à l’abri du gel.
FR-6 452163.66.30 · FD 9801
Page 29
VWU 65 - VWU 80 Français
ATTENTION !
!
ATTENTION !
!

3.3 Branchements électriques

!
Avant de procéder à des travaux électriques, mettre obligatoirement les appareils hors tension.
!
Le câblage électrique ne doit être effectué que par un personnel autorisé. Respecter les directives correspondantes.
Figure 8:•Schéma de câblage VWU
Plan de bornes :
VWU Gestionnaire de PAC WPM
L1 < = >
L1 < = > N 17.2 / J6-NC2
N < = >
Il est recommandé de monter la vanne d'inversion à proximité immédiate du gestionnaire de pompe à chaleur. La ligne d’ali­mentation électrique à 3fils (2xL/N) vers l’organe moteur ne doit pas dépasser une longueur max. de 40 m pour une section de chaque conducteur de 1 mm
La vanne 4 voies externe (Y12) doit être raccordée aux sorties numériques N17.2-J6/NO2 et N17.2-J6/NC2 et X2/N. Ces sor­ties sont indiquées dans le schéma électrique (Figure 9:•).
N 17.2 / J6-N02
X2 / N
²min.
Figure 9:•Schéma électrique
452163.66.30 · FD 9801 FR-7
Page 30
Français VWU 65 - VWU 80
ATTENTION !
!
!
Si un distributeur double sans pression différentielle est prévu, le câblage de la sonde sur circuit de retour doit être effectué selon les instructions suivantes (voir Figure 10:•).
Si le circuit de chauffage est équipé d’un distributeur double sans pression différentielle (DDV), le pont « A-R2 » du gestionnaire EconPlus, situé entre X3/B2 et X3/1, doit être retiré et réinstallé entre les bornes X3/1 et X3/2. La régulation de la température de retour est dans ce cas mesurée par la sonde de température R2.1 située dans du distributeur double sans pression différen­tielle. La sonde R2.1 doit être raccordée à la borne X3/R2.1. La­Figure 10:•représente le schéma électrique correspondant ainsi que les ponts.
Figure 10:•Schéma électrique WPM EconPlus avec pont « A-R2 » entre X3/B2 et X3/1 (à prendre en compte uniquement pour un distributeur double sans pression différentielle avec sonde sur circuit de retour R2.1)
FR-8 452163.66.30 · FD 9801
Page 31
VWU 65 - VWU 80 Français
sthϴϬ
sthϲϱ
ϭϬ
ϭϬϬ
ŵϹŚ
sthϴϬ
sthϲϱ
ϭ
ϭϬ
ϭϬϬ
ϭϭϬ ϭϬϬ
ŵϹŚ
ŬWĂ

4 Mise en service

4.1 Réglages sur le gestionnaire de pompe à chaleur

Pour le fonctionnement de la vanne d’inversion, les paramètres suivants (Figure 11:•) doivent être réglés sur le gestionnaire de pompe à chaleur (WPM) sous l’option « Pré-configuration ». L'accès à l’option « Pré-configuration » se fait par pression simul­tanée des touches (ECHAP) et (MENU) pendant 5 secondes en-

Description Plage de réglage Affichage



Figure 11:•Affichage du gestionnaire - Pré-configuration
ILe circuit de chauffage est-il conçu avec ou sans vanne 4 voies ; avec quel mode opé­ratoire la pompe à chaleur est-elle utilisée ?
Comment le débit à travers le condenseur de la pompe à chaleur est-il atteint dans le circuit de chauffage ?

4.2 Caractéristiques techniques

Puissance
Tension de service Fréquence Puissance absorbée Degré de protection jaquette Temps de réglage pour 90° Pression de service autorisée Fluide autorisé Température du fluide Raccord de bride DIN 2531
viron. Appuyer ensuite sur l’une des deux touches fléchées jusqu’à ce que les masques correspondants (voir Figure 11:•) s’affichent. Une fois le paramètre sélectionné, la pré-configura­tion peut être quittée à l’aide de la touche (ECHAP).
sans (rafraîchissement+chauffage)
avec (rafraîchissement+chauffage)
sans (seulement chauffage)
avec M13
avec M16
230 V AC
50 Hz
5 VA
IP 54
60 s
6 bars max.
Eau ou eau avec protection antigel de 50 % vol. max.
de 1 à 110 °C
DN 65 ou DN 80
PAC réversible
PAC réversible
Figure 12:•Caractéristique de perte de pression
452163.66.30 · FD 9801 FR-9
Page 32
Garantiebedingungen und Kundendienstadresse siehe Mon­tage- und Gebrauchsanweisung Wärmepumpe.
For the terms of the guarantee and after-sales service addres­ses, please refer to the Installation and Operating Instructions for Heat Pumps.
Pour les conditions de garantie et les adresses SAV, se référer aux instructions de montage et dútilisation de la pompe à cha­leur.
Irrtümer und Änderungen vorbehalten.
Subject to alterations and errors.
Sous réserve d’erreurs et modifications.
Loading...
