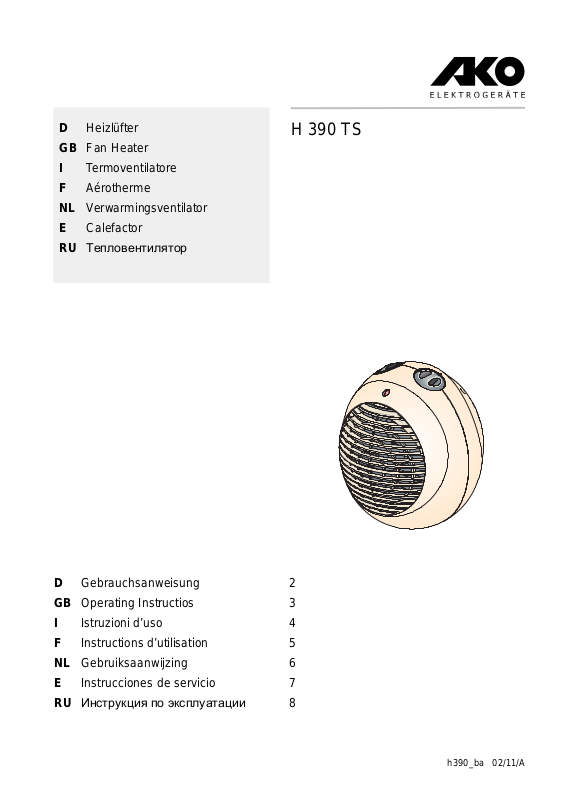

Dimplex H 390 TS User Manual [en, ru, de, es, fr, it]

D	Heizlüfter	H 390 TS
GB	Fan Heater
I	Termoventilatore
F	Aérotherme
NL	Verwarmingsventilator
E	Calefactor
RU	Тепловентилятор

D	Gebrauchsanweisung	2
GB	Operating Instructios	3
I	Istruzioni d’uso	4
F	Instructions d’utilisation	5
NL	Gebruiksaanwijzing	6
E	Instrucciones de servicio	7
RU	Инструкция по эксплуатации	8

h390_ba 02/11/A

D

Gebrauchsanweisung

Heizlüfter

H 390 TS

1. Wichtige Hinweise

Bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.

•Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.

•Reparaturen und Eingriffe in das Gerät dürfen nur von einem Fachmann ausgeführt werden.

•Im Fehlerfall Gerät vom Netz trennen (Gerätesteckeziehen oder Sicherung ausschalten).

•Gerät nicht in unmittelbarer Nähe von Badewanne, Dusche, Waschoder Schwimmbecken benutzen.

•Das nebenstehende Symbol ist am Heizgerät

angebracht und bedeutet, dass das Heizgerät nicht abgedeckt werden darf.

•Heizgerät nicht durch Kinder oder andere Personen betreiben, die nicht in der Lage sind, das Gerät sicher zu benutzen. Sicherstellen, dass Kinder nicht am Gerät spielen.

•Vorsicht! Nach automatischem Einschalten des Gerätes können Gefahren entstehen, z.B. könnten zwischenzeit lich zugedeckte oder verstellte Geräte Brände auslösen.

•In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel etc.), darf das Heizgerätnicht betrieben werden.

•Die Anschlussleitung nicht über das Gerät legen.

2. Technische Gerätebeschreibung

Heizleistung: 2000 W	Schutzart IP 21
Anschlussspannung:	1/N~, 230-240 V, 50 Hz
Abmessungen in mm:	(B x H x T) 230 x 230 x 265

3. Aufstellung

Heizgerät nicht abdeckenBrandgefahr!

Der Heizlüfter darf nur wie dargestellt auf einer h orizontalen, ebenen Fläche betrieben werden. Der Gebrauch auf langflorigen Teppichen ist nicht gestattet. Vorsicht beim Aufstellen vor brennbaren Gegenständen. Der Gerätestecker muss jederzeit zugänglich sein. Mindestabstände einhalten.

4. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der vorhandenen Netzspannung übereinstimmen.

Heizgerät nicht durch eine externe Schalteinrichtungbetätigen. Dies könnte zu einem nicht beabsichtigten Rücksetze n des Temperaturbegrenzers führen.

Wenn die Netzleitung dieses Gerätes beschädigt wird, muss sie durch eine Fachkraft ersetzt werden, um Gefährdungen zu vermeiden.

5. Betrieb

Die Raumtemperatur wird über den stufenlos einstell baren Thermostaten geregelt. Wird der Drehknopf auf die kleinste

Einstellung ganz nach links gestellt (siehe Bild) schaltet der Thermostat bei etwa 5 °C Umgebungstemperatur das Heizgerät ein.

Mit dem Drehknopf Betriebsart können zwei Heizstufe n und eine Kaltluftstufe gewählt werden.

Bei Betrieb als Kaltluftventilator Drehknopf Thermostat auf Rechtsanschlag stellen.

Die Kontrollleuchte leuchtet, wenn das Gerät in Betrieb ist.

Achtung!

Je nach Raumgröße, Wärmebedarf und Thermostateinstellung können Räume bei unbeaufsichtigter Beheizung überheizt werden. Dies kann zu Gefahren für Personen führen, d ie nicht in der Lage sind, den Raum bei überhöhter Temperatu r zu verlassen.

6. Überhitzungsschutz

Bei unzulässiger Erwärmung wird der Heizlüfter automatisch abgeschaltet. In diesem Fall Netzstecker ziehen und Ursache beseitigen (z.B. Luftgitter verstellt oder abgedeckt). Wenn das Gerät ausreichend abgekühlt ist, kann es wieder inBetrieb genommen werden.

7. Störungen

Bei Störungen wenden Sie sich bitte an Ihren ElektroFachhändler. Gegebenenfalls können Sie sich auch andie Servicehotline der Glen Dimplex Deutschland GmbH wenden.

Fon: [phone]

Fax: [phone]

Für die Auftragsbearbeitung werden der Gerätetyp, die E- Nummer und FD-Zahl des Gerätes benötigt. Diese Angaben finden Sie auf dem Typschild.

8. Reinigung

Zur Reinigung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen m it einem weichen, feuchten Lappen gereinigt werden. Zur Reinigung keine Scheuerpulver oder Möbelpolituren verwenden, da diese die Oberfläche beschädigen können. Staubansammlungen im Gerät können von außen mit einem Staubsauger abgesaugt werden.

9. Garantie

Für dieses Produkt übernehmen wir 2 Jahre Garantie g emäß unseren Garantiebedingungen.

10. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll entsorgen sondern einer örtlichen Entsorgungsstelle zuführen.

Glen Dimplex Deutschland GmbH	h390-de_ba 02/11/A
Am Goldenen Feld 18	www.dimplex.de

D-95326 Kulmbach [e-mail]

2

GB

Operating Instructions
Fan Heater	H 390 TS

1. Important Information

Keep these instructions in a safe place and pass them on to possible future owners.

•Use device for room heating within enclosed rooms only.

•Repairs and corrective measures may only be carried out by skilled technicians.

•Disconnect the power supply in the event of fault (pull out the device plug or switch off the fuse).

•Do not use this device next to the bathtub, shower, washbasin or swimming pool.

•The device carries the symbol shown on the right,

which indicates that the heating device must under no circumstances be covered with any objects.

•Children or persons who are not capable of

operating the device safely must not operate the heating device. Ensure that children do not play with the device.

•Caution! Potential dangers can arise when the device switches on automatically, e.g. devices which have been covered or blocked by objects since they were last used can cause fire.

•Do not operate the heating device in rooms where highly flammable substances are used (e.g. solvents, etc.).

•Do not lay the connecting cable across the device.

2. Technical Device Description

Heat output: 2000 W Degree of protection: IP21 Connection voltage: 1/N~, 230-240 V, 50 Hz Dimensions in mm: (W x H x D) 230 x 230 x 265

3. Installation

Do not cover the heating device with any objects; fire hazard! The fan heater may only be used as shown, i.e. on a horizontal, even surface. Using it on deep pile carpets is not permitted.

Please use caution when installing it in front of flammable objects. The power plug must always be accessible. Observe the minimum clearances.

4. Electrical Connection

The voltage information on the type plate must match the local mains voltage. Due to inadvertant resetting of the thermal cutout, this appliance must not be supplied through an external switching device.

When the power cord of this device is damaged, it must be replaced by a qualified person, in order to avoid risks.

5. Operation

The room temperature is regulated using the continuously adjustable thermostat.

If the rotary knob is set to the smallest setting i.e. to the extreme left (see figure), the thermostat switches the heating

device on at an ambient temperature of approx. 5°C.

Using the operating mode rotary knob, two heating levels and a cold air level can be selected. In the cold air fan operation, turn the thermostat rotary knob to the right stop.

The indicator lamp is lit, when the device is in operation.

Warning!

Depending on the size of the room, heat requirement and thermostat setting, rooms may overheat if the heating is not controlled. This can be dangerous for people who are not able to leave the room as it gets too hot.

6. Protection Against Overheating

If the permissible temperature is exceeded, the fan heater switches off automatically. When this happens, pull out the plug and remove the cause (e.g. when the air grid is blocked or covered). When the device has cooled sufficiently, it can be started up again.

7. Faults

In the event of faults, please contact your electrical retailer. If required, you can also address your queries to the service hotline of Glen Dimplex Deutschland GmbH.

Tel.: [phone]

Fax: [phone]

To process your order, please state the device type as well as its production number (E-Nr.) and manufacturing date (FD). This information is listed on the type plate.

8. Cleaning

To clean the device, it must be disconnected from the mains and allowed to cool down. Clean the outside of the unit using a soft, damp cloth. Do not use scouring powder or furniture polish as this may damage the surface. Dust which gathers inside the device can be removed from the outside using a vacuum cleaner.

9. Warranty

This product is supplied with a two-year warranty according to our terms of guarantee.

10. Note on Disposal

Do not dispose of the unit with general household waste. The device must be taken to a local waste disposal plant.

Glen Dimplex Deutschland GmbH	h390-en_ba 02/11/A
Am Goldenen Feld 18	www.dimplex.de

D-95326 Kulmbach [e-mail]

3
