Dimavery FP-1 User Manual
Dimavery 2016 00100780.dox, Version 1.0

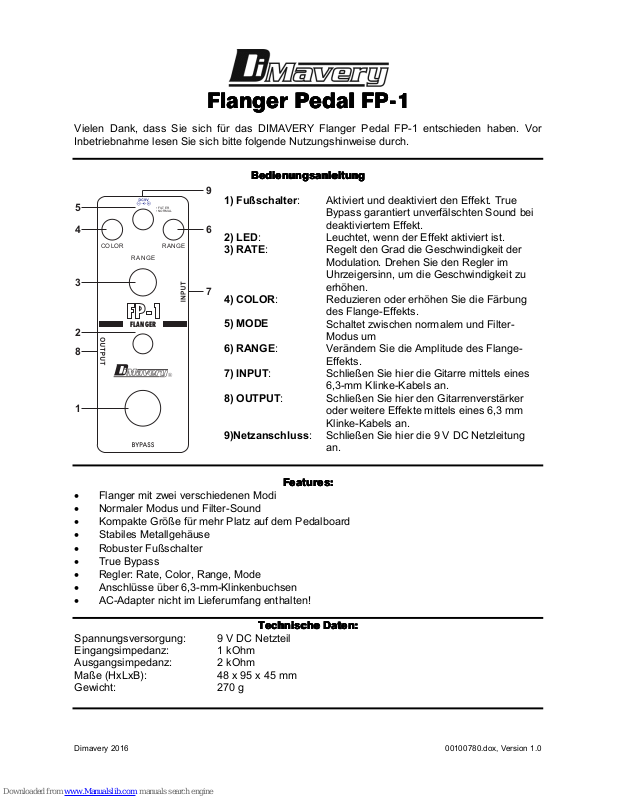

Flanger Pedal FP
Flanger Pedal FPFlanger Pedal FP
Flanger Pedal FP----1111
Vielen Dank, dass Sie sich für das DIMAVERY Flanger Pedal FP-1 entschieden haben. Vor
Inbetriebnahme lesen Sie sich bitte folgende Nutzungshinweise durch.
Bedienungsanleitung
BedienungsanleitungBedienungsanleitung
Bedienungsanleitung
1)
Fußschalter
:
Aktiviert und deaktiviert den Effekt. True
Bypass garantiert unverfälschten Sound bei
deaktiviertem Effekt.
2)
LED
:
Leuchtet, wenn der Effekt aktiviert ist.
3)
RATE
:
Regelt den Grad die Geschwindigkeit der
Modulation. Drehen Sie den Regler im
Uhrzeigersinn, um die Geschwindigkeit zu
erhöhen.
4)
COLOR
:
Reduzieren oder erhöhen Sie die Färbung
des Flange-Effekts.
5) MODE
Schaltet zwischen normalem und FilterModus um
6) RANGE
:
Verändern Sie die Amplitude des FlangeEffekts.
7) INPUT
:
Schließen Sie hier die Gitarre mittels eines
6,3-mm Klinke-Kabels an.
8) OUTPUT
:
Schließen Sie hier den Gitarrenverstärker
oder weitere Effekte mittels eines 6,3 mm
Klinke-Kabels an.
9)Netzanschluss
:
Schließen Sie hier die 9 V DC Netzleitung
an.
Features:
Features:Features:
Features:
• Flanger mit zwei verschiedenen Modi
• Normaler Modus und Filter-Sound
• Kompakte Größe für mehr Platz auf dem Pedalboard
• Stabiles Metallgehäuse
• Robuster Fußschalter
• True Bypass
• Regler: Rate, Color, Range, Mode
• Anschlüsse über 6,3-mm-Klinkenbuchsen
• AC-Adapter nicht im Lieferumfang enthalten!
Technische Daten:
Technische Daten:Technische Daten:
Technische Daten:
Spannungsversorgung: 9 V DC Netzteil
Eingangsimpedanz: 1 kOhm
Ausgangsimpedanz: 2 kOhm
Maße (HxLxB): 48 x 95 x 45 mm
Gewicht: 270 g
FP-1
FL AN GE R
• NORM AL
• FILTER
CO LOR RA NGE
RA NGE
1
2
3
4
5
8
6
7
9
Dimavery 2016 00100780.dox, Version 1.0
Flanger Pedal FP
Flanger Pedal FPFlanger Pedal FP
Flanger Pedal FP----1111
Thank you very much for purchasing the DIMAVERY Flanger Pedal FP-1. Please read the
following instructions before using the device.
User Manual
User ManualUser Manual
User Manual
1) Footswitch:
Activates and deactivates the effect.
True Bypass guarantees unaltered
sound with deactivaded effect.
1) LED:
Lights up with activated effect.
3)
RATE
:
Adjusts the level of distortion. Turn
the knob clockwise to increase the
gain level.
4)
COLOR
:
Decrease or increase the tone color
by turning the knob left or right.
Middle position corresponds to the
input level.
5) MODE
Switches between normal and boost
mode
6) RANGE
:
Adjust the amplitude by turning the
knob.
7
) INPUT:
Connect the guitar via 6.3 mm audio
jack.
8
) OUTPUT:
Connect the amplifier ore more effect
pedals via 6.3 mm audio jack.
9
) Power supply:
Used to plug in the supplied 9 V DC
power chord.
Features
FeaturesFeatures
Features
• Flanger with two modes
• Normal mode and filter mode
• Compact size for more space on the pedal board
• Rugged metal housing
• Robust footswitch
• True Bypass
• Controls: Rate, Color, Range, Mode
• Connections via 6.3 mm audio jacks
• AC adaptor not included!
Technical Data:
Technical Data:Technical Data:
Technical Data:
Power supply: 9 V DC adaptor
Input impedance: 1 kohms
Output impedance: 2 kohms
Dimensions (HxLxW): 48 x 95 x 45 mm
Weight: 270 g
FP-1
FL AN GE R
• NORM AL
• FILTER
CO LOR RA NGE
RA NGE
1
2
3
4
5
8
6
7
9
