Камера заднего вида для
GPSнавигатора DM500B
DIGMA RVC500
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
GPS-навигатор DIGMA DM500B поддерживает вывод на экран видеоизображения с камеры заднего вида. Камера является опциональным аксессуаром.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД УСТАНОВКОЙ КАМЕРЫ
ЗАДНЕГО ВИДА
Перед тем, как приступить к установке камеры заднего вида, убедитесь,
что соблюдены следующие рекомендации:
● Внимательно прочитайте инструкцию по установке.
● Убедитесь, что автомобиль припаркован в безопасном месте, двигатель
остановлен, а цепи питания обесточены.
● Избегайте установки устройства во время дождя.
● При установке соблюдайте правила безопасности при работе с электрическими сетями автомобиля.
ВНИМАНИЕ!
● Объекты на экране могут быть ближе, чем кажется
● Во избежание аварий и несчастных случаев при движении задним
ходом не полагайтесь только на камеру заднего вида. Безопасность
движения – ответственность исключительно водителя в любых
обстоятельствах.
Установка камеры заднего вида на автомобиль может потребовать
наличия определенного рода знаний и определенных инструментов.
Приведенные рекомендации по установке являются общими, и могут не
учитывать специфики Вашего автомобиля. Поэтому для установки
камеры рекомендуем обращаться в специализированные автосервисы.
КОМПЛЕКТ ПОСТАВКИ

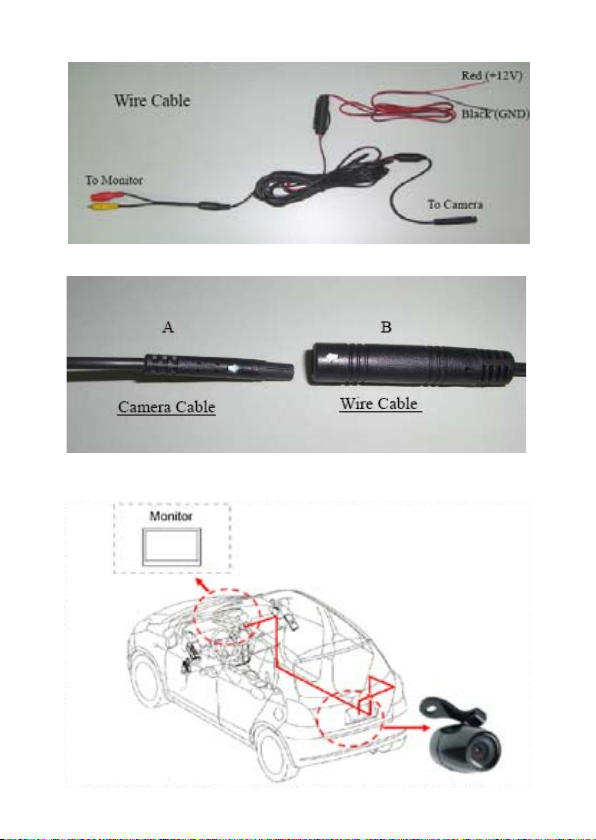

В комплект поставки камеры заднего вида Digma RVC500 входят:
● Камера
● Кабель для подключения
● 2 винта-самореза для крепления камеры
г. Подключите штекер выхода камеры к соответствующему гнезду кабеля.
д. Протяните конец кабеля с выходными разъемами для монитора к месту
крепления навигатора на лобовом стекле.

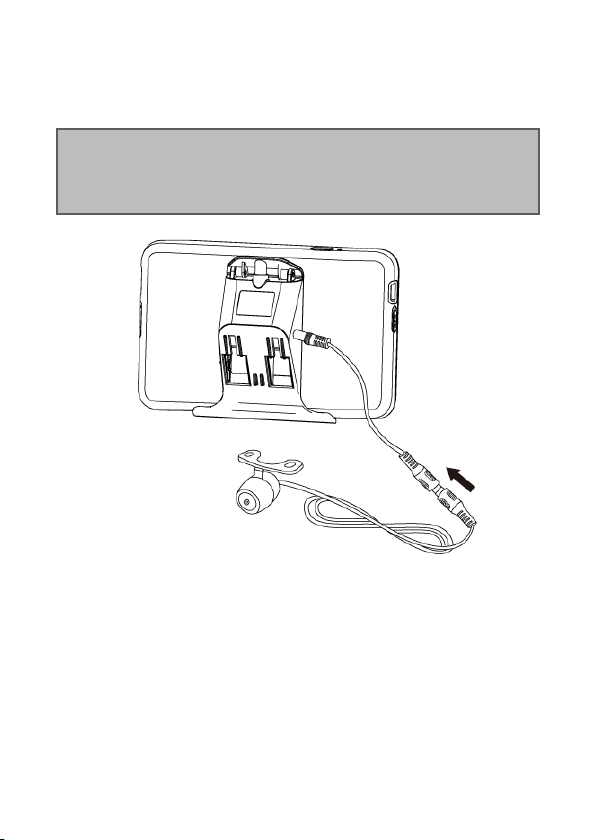

е. Для подключения камеры заднего вида используется активный автомобильный держатель с гнездом видеовхода. Подключите сигнальный
штекер кабеля (желтого цвета) к видеовходу на активном держателе
DIGMA DM500B.
ПРИМЕЧАНИЕ:
Красный штекер может быть использован для подачи внешнего
электропитания (12В) на видеокамеру при отсутствии питания от
бортовой сети автомобиля.
ж. Установите навигатор DIGMA DM500B в активный автомобильный
держатель.
з. Установите устройство с держателем на автомобильный кронштейн.
и. Заведите двигатель автомобиля, включите заднюю передачу, но не
начинайте движение. Питание с фонарей заднего хода будет подано на
камеру, и на экране включенного навигатора появится изображение,
передаваемое с подключенной камеры.
ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
ВИД НЕПОЛАДКИ СПОСОБ УСТРАНЕНИЯ
Отсутствует изображение 1. Проверьте надежность и правильность
подключения проводов питания.
2. Убедитесь, что все штекеры надежно
вставлены в соответствующие разъемы.
3. Проверьте целостность плавкого
предохранителя в цепи питания
камеры.
Изображение неясное 1. Проверьте, снята ли после окончания
установки защитная пленка с линзы
камеры.
2. Убедитесь, что объектив камеры не
запачкан.
Изображение дрожит 1. Проверьте, надежно ли закреплена
камера. При необходимости
подтяните шурупы крепления.
Изображение наклонено 1. Камера установлена неровно.
Выровняйте камеру.
