Bedienungsanleitung

Full HD Digitaler Satelliten Empfänger

Full HD Digitaler Satelliten Empfänger

HD Formate 1080i, 720p, 576p

Netzwerk Internetanschluss

USB 2.0 Ready

Dolby Digital 5.1 Audio Ausgang

Smart Card Kartenleser

HDanalog & digital Videoausgang

Scart-Anschluss

Max. 9999 TV & 4999 Radiokanäle

GER

Sicherheitsinformation

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION : TO AVOID THE RISK OF ELECTRIC SHOCK,

DO NOT OPEN.

NO USER SERVICEABLE PARTS INSIDE

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL ONLY.

Das Blitzsymbol im Dreieck warnt vor Hochspannung im Gerät. Sie riskieren einen
elektrischen Schlag wenn Sie das Gerät öffnen.

Das Ausrufezeichen im Dreieck weist darauf hin, daß Sie für Ihre Sicherheit und
die sichere Funktion des Gerätes die beiliegende Bedienungsanleitung sorgfältig
durchlesen sollten.

WARNUNG : DAS GERÄT SOLLTE NICHT FEUCHTIGKEIT AUSGESETZT WERDEN. ZUDEM

SOLLTEN KEINE FLÜSSIGKEITEN IN DAS GERÄT GELANGEN: GEFÄßE MIT
FLÜSSIGKEITEN SOLLTEN NICHT AUF DEM GERÄT ABGESTELLT WERDEN:

WARNUNG :

SIE UNBEDINGT DAS GERÄT VOM STROMNETZ

WARNUNG :

VORSICHT :

VORSICHT :

WURDEN FÜHREN ZUM GARANTIEVERLUST

UM KABELVERBINDUNGEN AM GERÄT HERZUSTELLEN ODER ZU ÄNDERN, TRENNEN

UM EINEN ZUVERLÄSSIGEN BETRIEB DES HD-GERÄTES SICHERZUSTELLEN UND
UM EINE ÜBERHITZUNG ZU VERMEIDEN, MÜSSEN SIE DIE SCHUTZFOLIE VOM
GEHÄUSEDECKEL ENTFERNEN

UM EINEN ELEKTRISCHEN SCHOCK ZU VERMEIDEN, STELLEN SIE SICHER, DASS
DER STECKER VOLLSTÄNDIG IN DER STECKDOSE EINGESTECKT IST

ÄNDERUNGEN ODER MODIFIKATIONEN DIE NICHT VOM HERSTELLER FREIGEGEBEN

Hergestellt mit der Lizenz der Dolby Forschungen. Das DOLBY sowie das
doppel-D Symbol sind Handelsmarken der Dolby Forschungen

Richtige Entsorgung dieses Produkts

Diese Markierung auf der Gerät zeigt, dass dieses Gerät nicht über den
Hausmüll entsorgt werden darf. Um mögliche Umweltschäden sowie
gesundheitliche Schäden durch die unsachgemäße Entsorgung zu vermeiden,
sollte das Gerät in den dafür vorgesehenen Entsorgungsstellen abgegeben
werden um ein Recycling von verbauten Materialien sicher zu stellen. Bei
der Entsorgung sollten Sie entweder Ihren Fachhändler oder die lokalen
Entsorger kontaktieren um herauszufinden wo das Gerät sachgemäß entsorgt
werden kann. Geschäftliche Nutzer sollten ihren Lieferanten kontaktieren und
die Einkaufskonditionen prüfen. Dieses Produkt soll nicht mit anderen
kommerziell genutzten Geräten entsorgt werden.

ii

Wichtige Sicherheitsmaßnahmen

Dies wichtigen Hinweise auf die Sicherheitsmaßnahmen werden Ihnen helfen den
HDTV-Receiver und das Zubehör richtig zu nutzen. Bitte lesen Sie diese sorgfältig
durch bevor Sie das Gerät nutzen.

1. Lesen und Aufbewahren der Bedienungsanleitung

Diese Bedienungsanleitung sollte vor der Nutzung des HDTV-Receivers sorgfältig durchgelesen
werden. Bitte bewahren Sie diese Bedienungsanleitung auf um auch in Zukunft bei Fragen darauf

zurückgreifen zu können.

2. Nutzung der richtigen Stromversorgung

Dieser HDTV-Receiver sollte nur mit der auf der Rückseite des Gerätes angegebenen

Stromversorgung betrieben werden.

3. Installation des HDTV-Receivers

Bitte platzieren Sie den HDTV-Receiver nicht auf instabilen Untergründen und Flächen, da er

durch einen

4. Erdung der Antenne

Falle eine Außenantenne oder ein außen liegendes Kabelsystem an den HDTV-Receiver

angeschlossen sein sollte, stellen Sie bitte sicher, dass
Sicherung gegen Überspannung und statische
in der Nähe von

Leitungen fallen könnte. Die Installation einer Außenantenne kann gefährlich sein und sollte

professionellen

5. Ordentliche Belüftung

Die Schlitze in Gehäuse des HDTV-Receivers stellen die Belüfung des Gerätes während des
Gebrauchs sicher und verhindern somit eine Überhitzung. Der HDTV-Receiver sollte nicht in

abgeschlossenen Gehäusen untergebracht werden, es sei denn, dass eine ordentliche Belüfung

sichergestellt werden kann. Um eine genügende Belüftung

10cm um das Gerät herum und über dem Gerät eingehalten werden.

Sturz Personen verletzen könnte oder das Gerät beschädigen könnte.

diese Installation geerdet ist, so das seine

Aufladungen besteht. Eine Außenantenne sollte nicht

Überleitungen oder anderen Stromkreisen installiert sein, wo die Antenne auf diese
Installateuren überlassen werden.

sicher zu stellen, sollte ein Abstand von

6. Fernhalten von Hitze

Setzen Sie den HDTV-Receiver nicht direkter Sonneneinstrahlung aus. Das Gerät sollte von

Hitzequellen wie z.B. Heizungen, Wärmespeichern, Öfen und anderen elektronischen Geräten
(inclusive Verstärkern) die Hitze abgeben können ferngehalten werden.

7. Fernhalten von Feuchtigkeit

Nutzen Sie den HDTV-Receiver nicht in nassen oder feuchten Räumen sowie nicht in der Nähe von
Wasser wie z.B. Badezimmern, Spülen, Waschmaschinen oder auch Swimmingpools oder ähnlichem.

Vorsicht: Bewahren Sie die elektrische Sicherheit. Elektrisch betriebene Geräte die an diesen Receiver
angeschlossen oder verbunden sind sollten das CE-Siegel besitzen und sollten nicht eigenständig

modifiziert werden. Dies wird das Risiko eines elektrischen Schlages sowie auch die Feuergefahr

verhindern.

8. Bitte das Gerät nicht öffnen

Versuchen Sie nicht das Gerät eigenständig zu reparieren, da Sie sich durch das Öffnen sowie das
Entfernen des Gehäusedeckels möglicherweise gefährlichen Stromspannungen aussetzen könnten.
Um elektrische Schläge sowie Brände zu verhindern dürfen Sie das Receivergehäuse nicht öffnen.

Sie können das Gerät nicht eigenständig reparieren. Reparaturen sollten ausschließlich von

qualifizierten Personen und Firmen durchgeführt werden.

9. Vor der Reinigung ausstecken

Wenn Sie den HDTV-Receiver reinigen möchten, schalten Sie das Gerät aus und trennen Sie

es vom Stromnetz. Benutzen Sie keine flüssigen Reinigungsmittel sowie Sprühmittel. Benutzen
Sie lediglich ein leicht angefeuchtetes Tuch.

10. Eintritt von Gegenständen oder Flüssigkeiten

Bitte führen Sie niemals Gegenstände durch die Geräteöffnungen ein da diese elektrisch aufgeladene
Teile berühren könnten oder Kurzschlüsse verursachen könnten. Dies könnte zu elektrischen Schocks
oder sogar Bränden führen. Bitte gießen Sie niemals Flüssigkeiten in den HDTV-Receiver. Falls dies
geschehen sollte, kontaktieren Sie bitte umgehend Ihren qualifizierten Fachhändler oder Installateur.

11. Zusätzliche Sicherheitsmaßnahmen

Um zusätzlichen Schutz während Gewittern oder längerer Nichtbenutzung des Gerätes, trennen
Sie bitte die Verbindung zum Stromnetz sowie auch die Verbindung zur Antenne. Dies wird
Schäden am HDTV-Receiver durch Blitzeinschläge und Überspannungen vermeiden.

iii

Inhalt

1. Geräteübersicht 1

1-1. Frontblende 1
1-2. Rückseite 1
1-3. Fernbedienung 2
1-4. Zubehör 2

2. Anschluß Ihres HDTV-Receivers 3

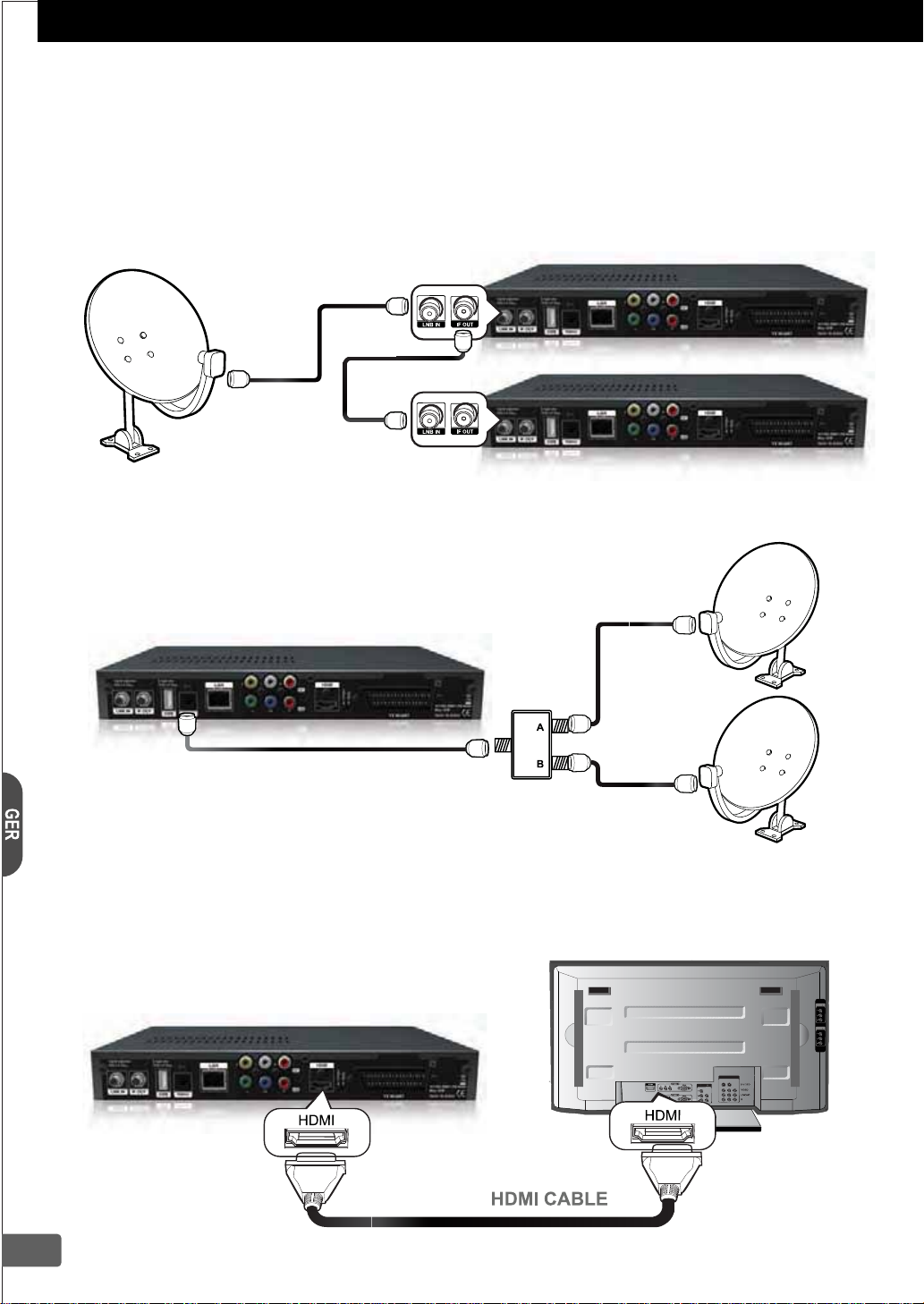

2-1. Antennenverbindung 3
2-2. Videoverbindung 3
2-2-1. HDMI (High Definition Multimedia Interface) Verbindung 3
2-2-2. Anschluß an einen Fernseher über HD YPbPr 4

2-2-3.

Anschluß an einen konventionellen

Fernseher über Composite Video 4

2-2-4.

Anschluß an einen konventionellen
Fernseher/Videorekorder über SCART 4

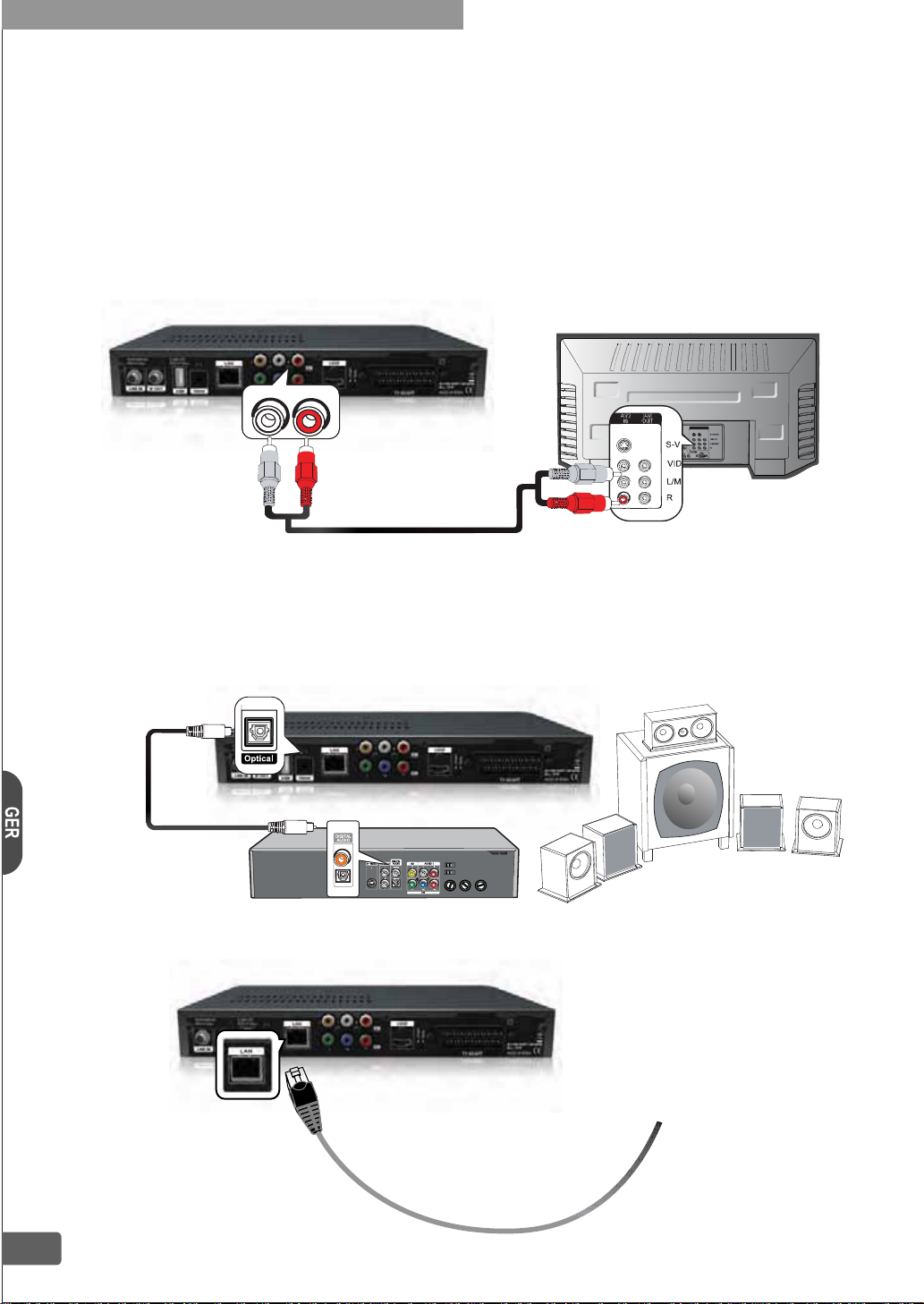

2-3. Audioverbindung 5
2-3-1. Stereo Audio-Verbindung 5
2-3-2. Digital Audio-Verbindung 5
2-4. LAN Anschluss 5

3. Vor der Inbetriebnahme 6

Schritt-1. Prüfen Sie den Inhalt 6
Schritt-2. Anschluß Antennenkabel 6
Schritt-3. Videoanschluß 6
Schritt-4. Audioanschluß 6
Schritt-5. Stromanschluß 6
Schritt-6. Einlegen der Batterien in die Fernbedienung 6
Schritt-7. Einrichten des Videoformats 6
Schritt-8. Einrichten des On Screen Diplays (OSD) 6

Schritt-9.

Schritt-10. Kanalwechsel 6

Auswahl des Satelliten und automatische Sendersuche

6

4. Menüsystem 7

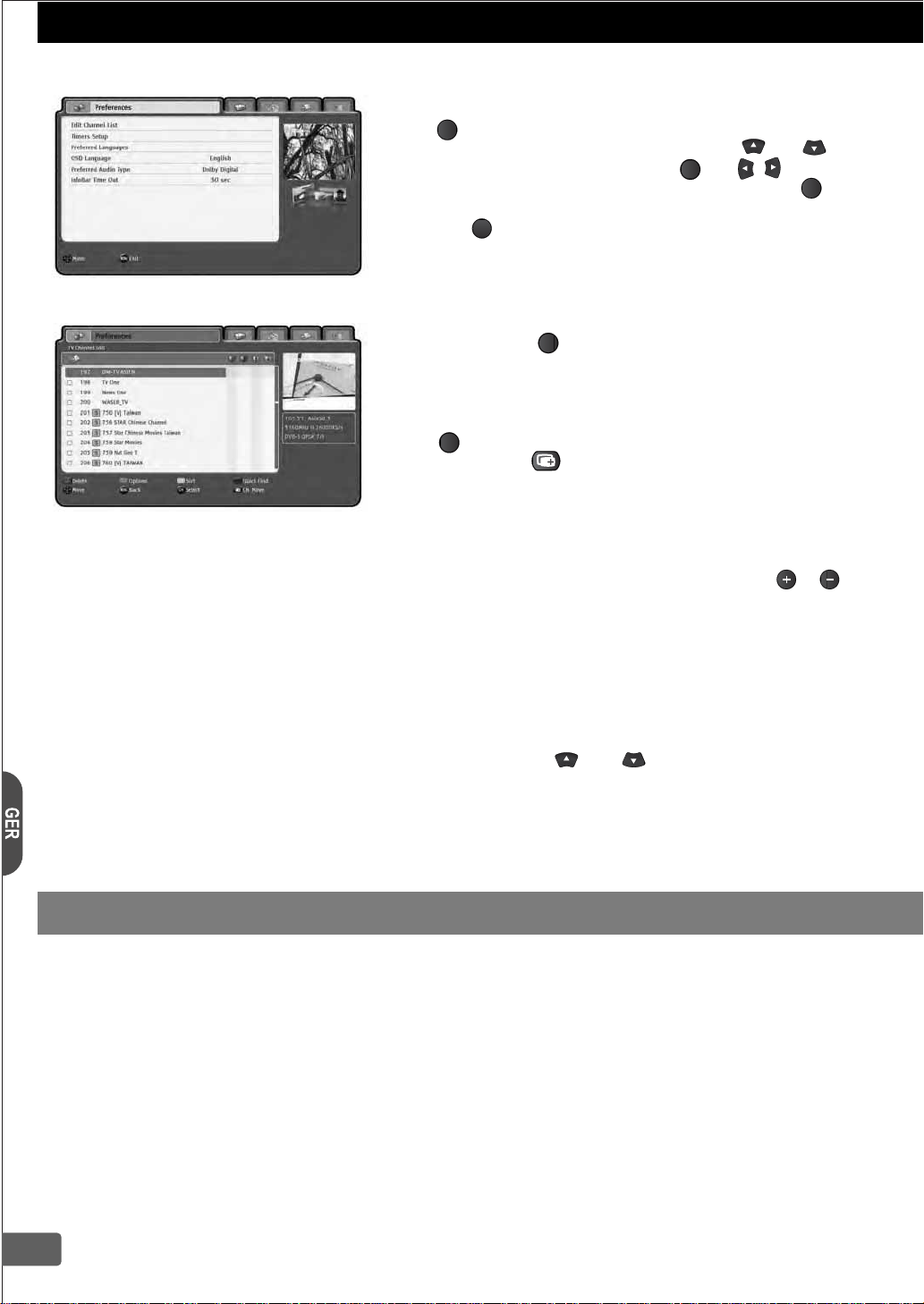

4-1. Einstellungen 7
4-1-1. Senderliste bearbeiten 7
4-1-2. Timereinstellung 7
4-1-3.
4-1-4.
4-1-5. Bevorzugter Audio-Typ 7
4-1-6. Ausblenden des Informationsbalkens 7

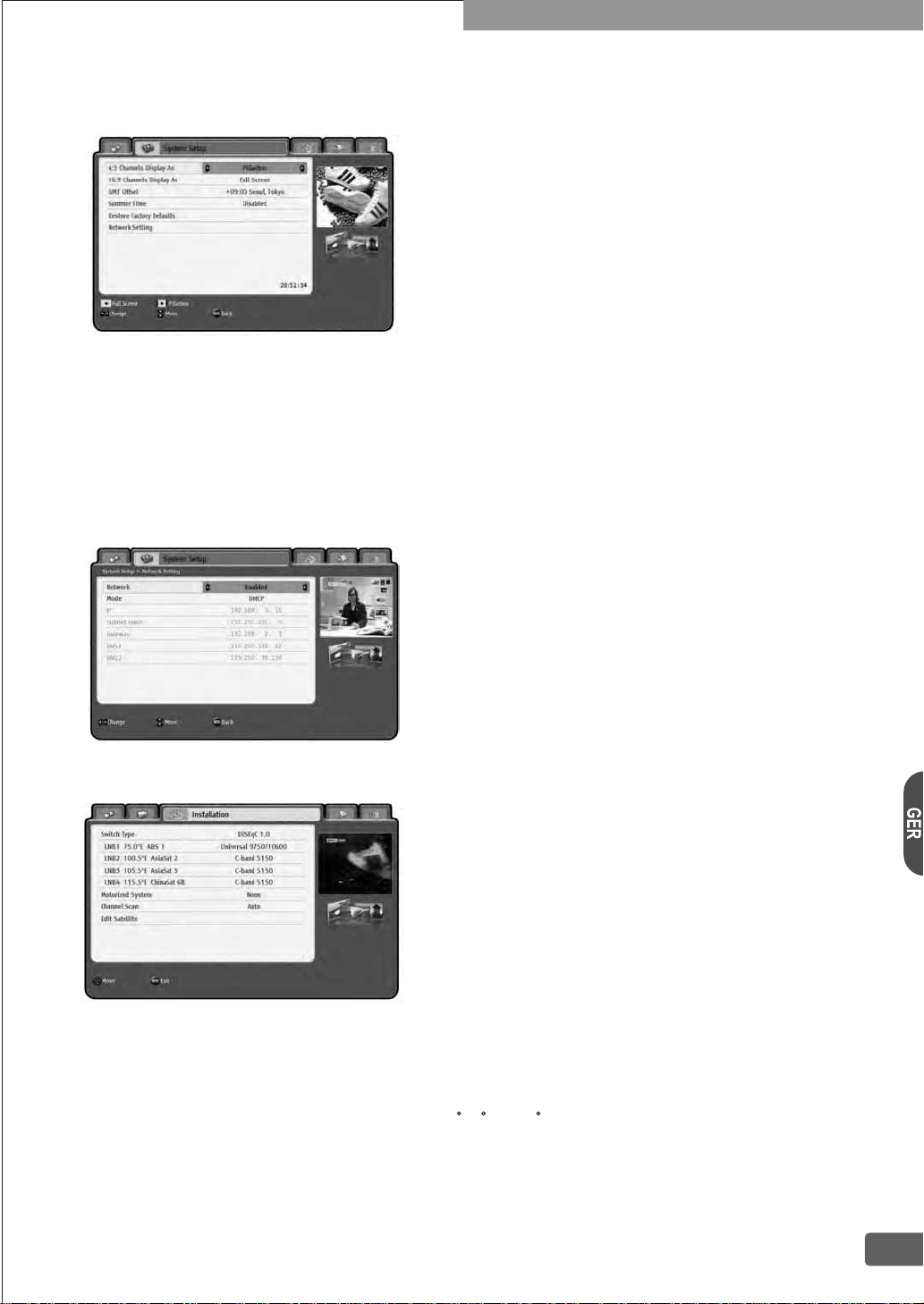

4-2. Systemeinstellungen 8
4-2-1. 4:3 Bildanzeige 8
4-2-2. 16:9 Bildanzeige 8
4-2-3. GMT-Versatz 8
4-2-4. Sommerzeit 8
4-2-5. Werkseinstellungen 8
4-2-6. Netzwerk Einstellung 8

Bevorzugte Sprachen
OSD Sprache

7

7

iv

Inhalt

4-3. Installation 8
4-3-1. Schalterart 8
4-3-2. LNB Einstellung 8
4-3-3. Motoreinstellungen 9
4-3-3-1. DiSEqC 1.2 Einstellung 9
4-3-3-2. USALS Einstellung 9
4-3-4. Suchlauf 9
4-3-5. Editierung des Satelliten 9
4-4. Smart Card Kartenleser 10
4-5. Systeminformation 10

4-6. USB Menü 10
4-6-1 Inhaltsanzeige 10
4-6-2 Angeschlossene USB Festplatte 10
4-6-3 USB Festplatte trennen 10
4-6-4 Festplatte formatieren 10

5. Fernbedienungstasten 11

5-1. INFO (Information) 11
5-2. FAV (Favorite) 11
5-3. Untertitel 11
5-4. EPG (Electronic Program Guide) 11
5-5. TELETEXT 12
5-6. RECALL 12
5-7. OPTION (MULTI-FEED) 12
5-8. SAT 12
5-9. MUTE 12
5-10. VIDEO FORMAT 12
5-11. I-II (Audio Track) 12
5-12. OK (Channel List) 12
5-13. TV / RADIO 12

1

6. Firmware Upgrade 13

6-1. Prüfung der aktuellen Firmware-Version 13
6-2. Update vom USB-Speicher 13

7. Anleitung Fehlerbehebung 13

8. Spezifikationen 14

v

1. Geräteübersicht

Dieser Bereich fasst die Funktionen am HDTV-Receiver und der Fernbedienung zusammen.

1-1. Frontblende

STANDBY Taste : Umschalter für StandBy-Modus und Betrieb
STATUSANZEIGE :

Betriebsmodus blinkt die Anzeige beim Betätigen derFernbedienung.

INFRAROTSENSOR :

Fernbedienung sicherzustellen, sollten keine Objekte vordem Infrarotsensor platziert werden.

VIDEOMODUS ANZEIGE :

mit folgenden LED Kombinationen an

Zeigt den Betriebsstatus an. Im Stanby leuchtet dieAnzeige ROT. Im

I

nfrarotsensor für die Fernbedienung. Um eine problemlose Nutzung der

Zwei grüne LED Leuchten zeigen

den aktuellenHD Videomodus

Ÿź7$67(1

kann mit diesen Tasten der HD Videomodus umgeschaltet werden.
Drücken Sie beide Tasten gleichzeitig für mehr als 3 Sekunden, danach
wird das VIDEO FORMAT Menü aktiviert.

SMART CARD KARTENLESER :

müssen nach unten zeigen.

1-2. Rückseite

LNB IN : Anschluss für die Satelliten Antenne.
IF OUT : Ausgang zu einem weiteren Satelliten Receiver.
USB Anschluss :
S/PDIF OPTICAL: Ausgang des digitalen, optischen Audio Signal.
LAN : Anschluss für einen Internet-Router für Software-Updates.
VIDEO : Ausgang für ein nicht HD-Video-Signal.
AUDIO L/R : Analoger Audioausgang zum Anschluss einer Stereoanlage oder TV.
Y/Pb/Pr : Analoger Komponenten HD Videoausgang zu einem HD-TV.
HDMI : Digitaler Video- und Audioausgang zu einem HD-TV.
VIDEO-AUSGANG UMSCHALTER : Wahl zwischen SCART-Ausgang (RGB)

für normalen TV oder HD TV mit Komponenten-Eingang (YPbPr)

TV SCART : Video- und Audioausgang zu einem herkömmlichen TV oderVideorekorder,

1

nicht HD TV.

Diese Tasten schalten schrittweise den Kanal hoch oder runter. Ebenfalls

Schacht für eine Smart Card Karte. Kontakte der Karte

für einen USB-Speicher für Software Updates oder Kanaldaten-Übertragung.

1-3. Fernbedienung

Umschaltung des HDTV-

Receivers zwischen Standby

und Betriebsmodus

Ton aus/Ton an

0

Eingabe des Programmplatzes des

TV/ Radio Kanals. Eine alphabetische

Eingabe für die Suche des

Programmnames ist möglich

1. Geräteübersicht

Wechsel des HD Video-Formats
zwischen 1080i, 720p or 576p.

Wechsel des Satelliten in der
Programmliste

9

Umschaltung zwischen TV und
Radio-Services

Umschaltung zwischen dem

aktuellen und dem vorherigen Kanal

EPG Einblendung

(Electronic Program Guide)

Einstellung der Lautstärke

Verlassen des aktuellen Menüpunkts

Aktivierung des Menüs auf dem

Auswahl der Audiospur

Anzeige des Teletext auf dem

Bildschirm (wenn verfügbar)

Anzeige von Untertiteln

Anzeige optionaler Funktionen wie

z. B. Multifeed (wenn verfügbar)

Bildschirm

(wenn verfügbar)

EXIT

MENU

Einblendung der Favoritenliste

Anzeige der detaillierten Programm

INFOEPG

information sowie Now/Next Event

Programmwechsel auf/ab

P

Navigation des Cursors
(auf, ab, rechts, links)

OK

Diese farbigen Tasten erfüllen verschiedene
Funktionen in den einzelnen Menüpunkten.
Die einzelnen Funktionen der farbigen Tasten
werden im jeweiligen Menüpunkt angezeigt

UP/DOWN Tasten können auch
die Programme auf/ab schalten

Auswahl eines Menüpunkts
oder Anzeige der Kanalliste

1-4. Zubehör

Bitte packen Sie den HDTV Receiver vorsichtig aus dem Karton. Prüfen Sie, ob der Receiver nicht

Beschädigt ist. Folgendes Zubehör ist dem Receiver beigelegt.

Diese Bedienungsanleitung

Zwei AAA(LR03) Batterien

Kabellose Fernbedienung

2

2. Anschluß Ihres HDTV-Receivers

Dieses Kapitel beschreibt wie der HDTV-Receiver an ein TV-Gerät oder weiteres Equipment
angeschlossen werden sollte. Das Gerät bietet Ihnen verschiedene Anschlussmöglichkeiten
an Ihren Fernseher, Videorekorder oder sonstiges Equipment.

2-1. Antennenverbindung

Verbinden Sie das Satellitenkabel mit dem LNB IN Eingang an Ihrem Receiver Falls Sie einen
weiteren Satellitenreceivernutzen, können Sie diesen über den LOOP OUT Ausgang anschließen.

Falls Sie zwei oder mehrere Satellitenantennen nutzen, können Sie einen DiSEqC Switch nutzen.
Verbinden Sie dann den Ausgang des DiSEqC Switches mit dem LNB IN Anschluss am HDTV-Receiver.
Sie können einen Tone-burst oder einen DiSEqC 1.0 Switch verwenden.
Falls Sie einen DiSEqC 1.2 oder USALS Motor nutzen sollten, beziehen
Sie sich bitte auf Punkt 4-3-3-1 und 4-3-3-2 der Bedienungsanleitung zu
deren Installation.

DiSEqC SW

2-2. Videoverbindung

2-2-1. HDMI (High Definition Multimedia Interface) Verbindung

Schließen Sie das HDMI Videokabel am HDMI-Ausgang auf der Rückseite des HDTV-Receivers an.
Das andere Ende des HDMI-Kabels schließen Sie am HDMI-Eingang Ihres Fernsehers an. Die
HDMI-Verbindung überträgt digitale Video- und Audiosignale. Somit ist keine weitere Audioverbindung
nötig. Stellen Sie bitte das gewünschte Videoformat ein. Der HDMI-Ausgang unterstützt
1080i/720p/576p Videoformate. Bitte beachten Sie,
dass der HDMI-Ausgang keine SD-Videoauflösung
(576i) unterstützt.

3

2. Anschluß Ihres HDTV-Receivers

2-2-2. Anschluß an einen Fernseher über HD YPbPr

Achtung! Stellen Sie den Videosignal-Umschalter auf der Rückseite auf YPbPr!

Schließen Sie das YPbPr Videokabel an der Rückseite
Sie das andere Ende des Kables am HD YPbPr-Eingang des Fernsehers an.Normalerweise is
Y “Grün”, Pb “Blau” und Pr “Rot” markiert.Stellen Sie
dann das Videoformat auf die gewünschte Auflösung ein.

YPbPr

des HDTV-Receivers an. Dann verbinden

2-2-3. Anschluß an einen konventionellen Fernseher über Composite Video

Schließen Sie ein Videokabel an der Rückseite
des HDTV-Receivers an („Video“-Ausgang).
Dann schließen Sie das andere Ende des Kabels
an Videoeingang des Fernsehers an.

2-2-4. Anschluß an einen konventionellen Ferseher/Videorekorder über SCART

Achtung! Stellen Sie den Videosignal-Umschalter auf der Rückseite auf RGB!

Der SCART-Kabelanschluß wird für konventionelle analoge Fernseher oder VCR/DVD-Player
empfohlen. Schließen Sie das SCART-Kabel wie unten beschrieben an. Bitte beachten Sie,
daß der SCART Video-Ausgang nur S-Video oder Composite unterstützt.

RGB

4

2. Anschluß Ihres HDTV-Receivers

2-3. Audioverbindung

Dieser HDTV-Receiver unterstützt 2 Verschiedene Anschlussmöglichkeiten für Audiosignale.
Jede Möglichkeit bietet eine identische Audioqualität. Sie können Ihre bevorzugte Anschlussmöglichkeit

auswählen indem Sie den unten stehenden Installtionsdiagrammen folgen.Bitte beachten Sie, daß
bei der Nutzung der HDMI-Verbindung keine Audioverbindung nötig ist. Die HDMI-Verbindung beinhaltet
bereits die Audioübertragung.

2-3-1. Stereo Audio-Verbindung

Der Stereo Audio-Verbinder liefert ein Analoges Stereosignal oder ein abwärts konvertiertes
DolbyDigital 2-Kanal Stereo-Audio-Signal.Schließen Sie das Audiokabel am Audio L/R-Anschluß
auf der Rückseite des HDTV-Gerätes an. Schließen Sie
TV Audio Input oder am Stereo Amplifier Audio Input des Fernsehers an.

LR

das andere Ende des Kbels am konventionellen

2-3-2. Digital Audio-Verbindung

Optical Digital Audio liefern einen Dolby Digital 5.1 digital sound oder PCM digital sound. Falls Sie
ein Home Theater System mit Digital Audio Input besitzen, können Sie die Digital Audio-Verbindung nutzen.

Für die Optical Audio-Verbindung, stecken Sie das Optical Audio Kabel (erhältlich beim lokalen Fachhandel)
am entsprechenden Optical Audio Ausgang auf der Rückseite des HDTV-Receivers ein. Das andere Ende
des Optical Audio Kables stecken Sie am Optical Audio Eingang Ihres Home Theater Systems ein.

Home
Theater
System

AMP

2-4. LAN Anschluss

Schließen Sie hier das Netzwerkkabel an welches zu Ihrem Internet-Router führt.

5

3. Vor der Inbetriebnahme

Schritt-1. Prüfen Sie den Inhalt

Nach dem Öffnen der Verpackung sollten Sie das Vorhandensein folgender Artikel prüfen.

Ɣ Digitaler HDTV-Receiver
Ɣ Fernbedienung
Ɣ Bedienungsanleitung
Ɣ 2 Batterien (Stück AAA oder LR03)

Schritt-2. Anschluß Antennenkabel

Verbinden Sie das Satellitenkabel an den LNB IN Anschluß am HDTV-Receiver. Einen weiteren

Receiver können Sie über den LOOP Out Ausgang am HDTV-Receiver verbinden.

Schritt-3. Videoanschluß

Bereiten Sie den Fernseher vor an den Sie den HDTV-Receiver verbinden möchten.

Es gibt verschiedene Möglichkeiten das Videosignal zu installieren.

hierzu in Absatz 2.2 der Bedienungsanleitung finden.

Schritt-4. Audioanschluß

Bereiten Sie den Fernseher oder das Audioequipment das Sie anschließen möchten vor.
Falls Sie die HDMI-Verbindung nutzen, benötigen Sie keine weitere Audioverbindung.
Es gibt 3 verschiedene Möglichkeiten die Audio-Verbindung herzustellen.Für Fernsehgeräte
mit analoger Audioverbindung können Sie AUDIO L/R benutzen. Für eine digitale Audioverbindung
sollten Sie eine Verbindung mit dem Home Theater Equipment mit Hilfe eines Optical Audio Kables
herstellen. Falls Ihr Home Theater System über einen Coaxial Digital Eingang verfügt, können

Sie ein gut abgeschirmtes RCA-Kabel für die Coaxial

Schritt-5. Stromanschluß

Führen Sie den Stecker in die Steckdose ein. Die Stromquelle ist AC 90-250V~, 50/60Hz. Dieses
Geräte ist für einen Dauerbetrieb konzipiert. Ein Ausschalten des Gerätes trennt nicht die
Verbindung vom elektrischen Strom. Um das Gerät vom elektrischen Strom zu entfernen, müssen

Sie den Stecker aus der Steckdose entfernen.

Schritt-6. Einlegen der Batterien in die Fernbedienung

1) Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.

2)

Legen Sie die Beiden AAA oder LR03-Batterien wie im Bild unten gezeigt ein. Die Batterien
haben verschiedene Polaritäten, also stellen Sie bitte sicher daß die “+” und “-“ Pole korrekt
eingelegt werden.

3) Schließen Sie nun das Batteriefach mit der Abdeckung.

Hinweis :

Sollten Teile fehlen oder beschädigt sein,
kontaktieren Sie bitte Ihren Händler.

Sie können die Informationen

Audio Verbindung nutzen.

Hinweis :

Ɣ0LVFKHQ6LHQLFKWYHUVFKLHGHQH

Batterienarten oder Alte mit Neuen Batterien.

Ɣ(QWIHUQHQ6LHDOWHRGHUVFKZDFKH%DWWHULHQ
6FKZDFKH%DWWHULHQN|QQHQDXVODXIHQXQG

die Fernbedienung beschädigen.

Schritt-7. Einrichten des Videoformats

Um das Videoformat einzurichten, drücken Sie bitte die Taste and der Frontblende des

Gerätes oder auf der Fernbedienung. Das Standardformat ist 1080i.

Schritt-8. Einrichten des On Screen Displays (OSD)

Um die korrekte Videoformateinstellung zu überprüfen, sollten Sie das OSD auf dem Fernseher
überprüfen.Schalten Sie den HDTV-Receiver und den Fernseher ein.Drücken Sie die
Taste auf Ihrer Fernbedienung und Prüfen Sie das OSD bezüglich der A/V-Einstellung.
Falls kein OSD auf dem Bildschirm erscheinen sollte, prüfen Sie bitte nochmals die
Videoformateinstellung und die A/V-Verbindung.

Schritt-9. Auswahl des Satelliten und automatische Sendersuche

Bitte wählen Sie Ihren bevorzugten

Satelliten aus und führen Sie die Automatische Sendersuche

aus. Der HDTV-Receiver wird die verfügbaren Programme anzeigen.Um eine genaue

Sendersuche durchzuführen, prüfen Sie bitte den Punkt 4-3 in dieser Bedienungsanleitung.

Schritt-10 Kanalwechsel

Sie können die Programme über die P oder P Taste Ihrer Fernbedienung wechseln.
Ebenfalls können Sie die Programme über eine direkte

Anwahl der Programmnummer über

die Fernbedienung wechseln.

MENU

6

4. Menüsystem

4-1. Einstellungen

Im Menü können Sie sämtliche Funktionen und Einstellungen
des Receivers anpassen oder ändern. Durch Drücken der

MENU

Taste öffnet sich das Menüfenster auf Ihrem Bildschirm.
Sie können auf und ab navigieren mit Hilfe der und
Tasten der Fernbedienung. Drücken Sie oder / um

OK

Menüpunkte auszuwählen. Drücken Sie nochmals die
Taste um einen Menüpunkt zurück zu gehen. Durch Drücken
der

EXIT

Taste kann

das Menü verlassen werden. Falls die
Fernbedienung im Menü länger als 60 Sekunden nicht
genutzt wird, verlässt der Receiver automatisch das
Hauptmenü um unberechtigte Zugriffe zu vermeiden.

4-1-1 Senderliste bearbeiten

Sie können das Menü zum Editieren der Kanalliste durch
drücken der Taste i

OK

m Menüpunkt Senderliste bearbeiten
öffnen. In diesem Punkt können Sie Kanäle verschieben,
sortieren und löschen. Dies gilt auch für Favoritenlisten.
Wenn Sie Kanäle verschieben oder löschen möchten,
markieren Sie den entsprechenden Kanal und drücken die
Taste . Sie können mehrere Kanäle auswählen durch

OK

Drücken der Taste .Falls Sie die Sortierfunktion nutzen,
beachten Sie bitte, dass die vorherige

Kanalsortierung nicht
wiederhergestellt werden kann. Daher empfehlen wir die
aktuelle Kanalliste auf einem USB-Stick zu speichern um
Verluste von Kanälen oder Sortierungen zu vermeiden. Für
weitere Informationen zum Backup, beziehen Sie sich bitte
auf Punkt 4-5 in dieser Bedienungsanleitung. Die P / P
Tasten werden zum auf- und ab- schalten im Menü genutzt.
Jeder Kanal kann in mehreren
gespeichert werden

4-1-2. Timereinstellung

Ɣ Wake Up Timer : Sie können die Wecktimer Funktion nutzen um den HDTV-Receiver zur

helfen die entsprechenden Kanäle schnell zu finden.

und die “Quick Find” Option kann Ihnen

verschiedenen Favoritenlisten

gewünschten Zeit einzuschalten. Das Zeitformat ist Stunde:Minute.

Ɣ

Disabled :

Ɣ

Enabled :

Sollten Sie den Wake Up Timer nicht nutzen wollen, stellen Sie ihn bitte auf “Ausschalten”.

Sie können die Weckfunktion einstellen über die und Tasten. Sie können

auch den Kanal entsprechend auswählen.

Ɣ Switch Off Timer :

Sie können den Sleeptimer einstellen um den HDTV-Receiver zur gewünschten

Zeit auszuschalten.

Ɣ Senderart : Sie können zwischen TV und Radio auswählen.
Ɣ Wake Up Channel : Sie können den Kanal nach Wunsch auswählen.

MENU

Bevor sich der HDTV-Receiver ausschaltet, erscheint ein Warnfenster im OSD. Sie können
wählen zwischen JA und NEIN ob Sie das Gerät ausschalten möchten oder nicht.

4-1-3 Bevorzugte Sprachen

Hier können Sie Ihre bevorzugten Sprachen für den EPG (Elektronischen Programmführer) und für die
Audiosprachen einstellen. Falls die zuerst gewählte Sprache nicht verfügbar ist, wird automatisch die

2. Sprache ausgewählt.

4-1-4. OSD Sprache

Dieser Receiver unterstützt verschiedene OSD-Sprachen. Sie können

die gewünschte OSD-Sprache
auswählen. Wenn Sie eine Sprache ausgewählt haben, schaltet das Menü sofort komplett auf die
ausgewählte Sprache um.

4-1-5. Bevorzugter Audio-Typ

Sie können den Audio-Typ wählen zwischen Stereo Audio und Dolby Digital. Falls das Programm
Beide Audiotypen unterstützt, wird automatisch das ausgewählte Format ausgegeben.

4-1-6. Ausblenden des Informationsbalkens

Sie können die Dauer der Anzeige des

Informationsbalkens einstellen (3, 5, 10, 30, 60sek)

7

4. Menüsystem

4-2. Systemeinstellungen

Sie sollten die Systemeinstellungen entsprechend zu Ihrem Fernseher oder sonstigem Zubehör einstellen.

4-2-1. 4:3 Bildanzeige

Falls Sie einen 16:9 Fernseher besitzen sollten und das
Programm in 4:3-Format ausgestrahlt wird, können Sie
den Vollbild-Modus wählen oder Letterbox Format.

4-2-2. 16:9 Bildanzeige

Falls Sie einen konventionellen 4:3 Fernseher besitzen und das
Programm im 16:3-Format ausgestrahlt
Vollbild Modus, Letterbox Format oder den Pan & Scan
Modus nutzen.

4-2-3. GMT-Versatz

Stellen Sie hier Ihre Zeitzone/Stadt ein im Bezug auf die Weltzeit GMT.

wird, können Sie den

4-2-4. Sommerzeit :
4-2-5. Werkseinstellungen

Sie können das Gerät auf Werkseinstellungen zurücksetzen. Dabei
gespeicherten Daten und Einstellungen.

4-2-6. Netzwerk Einstellung

4-3. Installation

4-3-1. DiSEqC-Schalterart

Sie können die Sommerzeitfunktion auf Aktivieren oder Deaktivieren einstellen.

Wählen Sie ob die Netzwerk-Funktion ein- oder
ausgeschaltet sein soll.Normalerweise wählen Sie als
Modus DHCP und Sie bekommen automatisch eine
IP-Adresse zugewiesen. Falls Ihr Router kein DHCP
unterstützt, wählen Sie STATICund geben Sie manuell
eine nicht genutzte IP-Adresse, die Subnetmask, die
Gateway, DNS1 und DNS2 Adresse ein. Die grüne und
gelbe LED am LAN Anschluss sollten leuchten bzw. blinken.

Falls Sie 2 oder mehr Satelliten empfangen, müssen Sie
die Satelliten den DiSEqC-Schaltsignalen zuordnen und
die Schalterart auswählen. Dies ist abhängig von der
Installation Ihrer Satelliten-Anlage. Kurz, DiSEqC Anschluss
1

wird LNB/Satellit 1 zugeordnet, DiSEqC Anschluss 2 wird

LNB/Satellit 2 zugeordnet, usw.

verlieren Sie jedoch sämtliche

4-3-2. LNB-Einstellung

Sie müssen die Einstellungen für Ihre Antenne/LNB gemäß der Installation vornehmen. In aller
Regel, für Europäische Satelliten, ist dies Universal 9750/10600. Bei längeren Kabelwegen über
50m sollten Sie die LNBSpannung auf 14/19V stellen. Bei speziellen Satelliten können sie den
Offset bei Verwednung von 2 LNB zwischen 0 , 3 und 6 wählen.

8

4. Menüsystem

4-3-3. Motoreinstellung

Sollten Sie ein Motorsystem nutzen, können Sie den LNB mit Hilfe der unten stehenden Hilfen
(DiSEqC 1.2 oder USALS) einstellen. Sie können jederzeit Signalqualität und Signalstärke mit
Hilfe des Diagramms auf der rechten Seite des OSDs überprüfen. Normalerweise müssen Sie
nicht das erweiterte Menü zur Kontrolle des Motors aufrufen wenn der LNB richtig eingestellt ist.

4-3-3-1. DiSEqC 1.2 Einstellung

Schritt-1.

den Sie einrichten möchten.

Schritt-2.

“Go to”, bestätigen Sie dann mit Die Antenne wird
zur gewünschten Position bewegt und die Position wird
abgespeichert.

Schritt-3.

ausreichend sein sollte, können Sie die Antenne mit der
Bewegungsfunktion einrichten.
Schritt-4. Wenn Sie ein ausreichendes Signal haben, bewegen
Sie nochmals die Motorkontrolle und drücken Sie dann die
oder Taste um die Position zu speichern.
Schritt-5. Zum Schluss, drücken Sie die Taste.
Damit wird die aktuelle Einstellung übernommen.

Wählen Sie den Satelliten und Transponder
Gehen Sie zur Motorkontrolle und wählen Sie

OK

Falls Signalqualität und Signalstärke nicht

OK

4-3-3-2. USALS-Einstellung

Schritt-1.
Schritt-2.
Schritt-3.

wird sich auf die gewünsche Satellitenposition einstellen.
Schritt-4. Sollte das Signal nicht ausreichend sein, können Sie die Feineinstellung über den Punkt
Antenne bewegen übernehmen.

Schritt-5.

Position und der Position des Satelliten arbeitet. Sollten Sie also kein ausreichendes Signal
empfangen wie in Schritt 4 beschrieben, müssen Sie die Antenne manuell kalibrieren.

Wählen Sie den Satelliten und Transponder den Sie einrichten möchten.

Geben Sie den Längengrad und Breitengrad Ihrer Position ein.
Stellen Sie die Motorkontrolle auf “Go to” ein und drücken Sie die Taste. Die Antenne

OK

Es gibt keinen Menüpunkt “Speichern” im USALS-Menü, da das System nach Ihrer aktuellen

Hinweis

Bezüglich erweiterter Einstellungen für die Motorsteuerung, ziehen Sie bitte die
Bedienungsanleitung des STAB-Motors zur Hilfe. Da dieser Motor meist von Installate
oder Experten genutzt wird, sollte dieser auch von geschultem Personal eingerichtet werden.

uren

4-3-4. Suchlauf

Nach dem Einrichten der Antenne können Sie den Sendersuchlauf starten.
starten, können Sie auch die NIT-Suche, Kanaltyp und Zugriffsoptionen wählen. Es gibt drei
verschiedene Suchmethoden, Manuell, Automatisch und Multi.

Ɣ Manuell : Suche auf einem Transponder
Ɣ Auto : Suche auf allen Transpondern eines Satelliten
Ɣ Multi : Suche auf allen Transpondern mehrerer Satelliten

Normalerweise erfolgt die Multi-Suche Satellit für Satellit, so dass der Scan länger dauern wird als
bei Manuell und Auto.Sollten Sie einen neuen Transponder hinzufügen, müssen Sie die Frequenz,
Polarisation und Symolrate eingeben. Falls neue Kanäle auf dem Transponder verfügbar sein sollten,
werden diese automatisch hinzugefügt, falls nicht werden diese automatisch gelöscht. Bitte beachten
Sie, dass diese Option nur unter dem Punkt Manuell funktioniert

Bevor Sie die Kanalsuche

4-3-5. Editierung des Satelliten

Dieser HDTV-Receiver unterstützt 104 werkseitig voreingestellte Satelliten. Man kann jedoch auch Satelliten
hizufügen, löschen oder modifizieren. Sollten Sie das USALS-System nutzen, sollten Sie die genauen
Satellitendaten eingeben, ansonsten können Sie kein Signal von neu hinzugefügten Satelliten empfangen.

9

4-4. Smart Card Kartenleser

4. Menüsystem

Eine Vielzahl von Programmen wird verschlüsselt ausgesendet.
Zum Empfang dieser Kanäle benötigen Sie eine, normalerweise
gebührenpflichtige, Smart Card. Der HD-Receiver hat einen
Kartenleser für solche Karten. Bitte vergewissern Sie sich, dass
der HD-Receiver das Verschlüsselungsformat Ihres Anbieters
unterstützt. Stecken Sie dann die Karte mit den goldenen
Kontakten nach untenzeigend in den Kartenleser bis zum
Anschlag ein.

4-5. Systeminformation

In diesem Menüpunkt können Sie den Modellnamen, sowie
die aktuelle Hard- und Softwareversion sehen, die Software
via USB updaten, neue Kanallisten aufspielen.
Kapitel 6 dieser Anleitung erklärt den Upgrade auf eine
neue Software/Firmware.

Ɣ

Update Kanalliste via USB : USB-Stick mit neuer Kanalliste

am Gerät verbinden und Download starten.

Ɣ Kanalliste auf USB speichern : Export der aktuellen

Kanalliste auf USB-Stick

4-6 USB Menü

Mit der Taste USB auf der Fernbedienung haben Sie Zugang zur Inhaltsanzeige des USB Speichers.
Weiterhin können Sie den USB Speicher elektrisch trennen, aktivieren oder formatieren.

4-6-1 Inhaltsanzeige
4-6-2 Angeschlossene USB Festplatte

Normalerweise wird der USB Speicher automatisch erkannt. Falls sich mehrere Partitionen auf
dem USB Speicher befinden, muss der USB Speicher manuell aktiviert werden. Sie können dann
hier die entsprechende Partition auswählen.

4-6-3 USB Festplatte getrennt

Normalerweise können Sie den USB Speicher problemlos ein- und ausstecken. Sollte allerdings
aktuell Daten zwischen Speicher und HD-Receiver verkehren, empfiehlt es sich, um Datenverlust
zu vermeiden, den Speicher hier zuerst elektrisch zu trennen.

4-6-4 Festplatte formatieren

Hiermit können Sie einen USB Speicher der nicht nach dem File System FAT32 eingerichtet ist
auf dieses File System umstellen. Achtung: Dabei werden alle Daten gelöscht! Weiterhin können
Sie auf einem FAT32 USB Speicher alle Daten komplett löschen.

Zeigt den Inhalt des aktuell angeschlossenen USB Speichers an.

10

5.

Fernbedienungstasten

5. Fernbedienungstasten

Sie können die folgenden Fernbedienungstasten für vorhandene Programme nutzen.

5-1. INFO (Information)

Wenn Sie die Taste drücken, erhalten Sie detaillierte Informationen auf der Unterseite des
Bildschirms zum aktuellen Programm. Wenn Sie in diesem Menü die Taste nochmals drücken,
wird der Programminhalt angezeigt. Sie können vor- und zurück gehen mit der und Taste
Ihrer Fernbedienung.

INFO

INFO

Informationen zum Displayinhalt

D85=1<9F5

SD

!!

8YUbcUXU^CYUgQcWUbQTU\QeVd

1cYQCQd"! %²5 4F2C$!% =8jF"'% ;Cc

%'&Y

""* * &

$* $*

(1) Signalstärke und -qualität
(2) Programmnummer

(3) Programmstatus
(4) Programmname

(5) Satellitenname
(6) Aktuelles Programm

5-2. FAV (Favorite)

5-3. Untertitel

(7) Transponderinformation
(8) Audiospur
(9) Teletext
(10) Untertitel
(11) Multi-Feed Programm
(12) Dolby Digital

Um die Favoritenlisten anzuzeigen, drücken Sie bitte die
Taste. Auf der linken Bildschirmseite können Sie dann
die gewünschte Favoritenliste wählen.
Favoritenlisten, beziehen
Editieren.Sobald Sie
deren Programme
Die aktuelle Favoritenliste wird auf der Unterseite des

Bei einigen Programmen werden Untertitel in einer oder in
mehreren Sprachen übertragen. Durch Drücken der
Taste können Sie Ihren bevorzugten Untertitel auswählen.
Es gibt zwei Arten von Untertitel. Ohne jegliche Anzeige im
Infobalken bedeutet Teletext-Untertitel. bedeutet
DVB-Untertitel. Ihre Auswahl wird automatisch abgespeichert
bis zum nächsten Ausschalten des HD-Receivers.

(13) Verschlüsselter Service
(14) Videoauflösung
(15) Laufzeit der Sendung

(16) Aktuelle Zeit

Zur Anordnung der

Sie sich bitte auf das Menü Kanal

eine Favoritenliste anwählen, warden nur

angezeigt, bis Sie die Liste wechseln.

5-4. EPG (Electronic Program Guide)

11

Drücken Sie die Taste und Sie erhalten eine kurze

EPG

Zusammenfassung des aktuellen Programms, sofern der
EPG-Service vom Sender unterstützt wird. Für weitere
Informationen, drücken Sie die Taste. Durch drücken
der
das

(roten) Taste, springt der Cursor automatisch auf

aktuell laufende Programm. Die (grüne) Taste

führt Sie zur Tagesübersicht. Somit können Sie schnel

INFO

l

durch die verschiedenen Programminhalte gehen.

5. Fernbedienungstasten

5-5. TELETEXT

Manche Sender übertragen Teletext mit verschiedenen Informationen zu Wetter, Nachrichten,
Börsenkurse, usw. Wenn Sie das Teletextmenü verlassen möchten, drücken Sie die Taste
oder nochmals die Taste. Um eine gewünschte Teletextseite auszuwählen müssen Sie die
entsprechende Seitennummer eingeben.Sie können zusätzlich die Teletexttasten
( Rot, Grün, Gelb, Blau ) für eine vereinfachte Navigation nutzen.

EXIT

5-6. RECALL

Sie können zurück zum vorherigen Programm durch drücken der Taste schalten.

5-7. OPTION (MULTI-FEED)

Taste öffnet die Multifeed Funktion die von manchen
Sendern angeboten wird und es erscheinen die verfügbaren
Programme.In anderen Fällen erscheint auf der Unterseite
des Bildschirms eine Anleitung zur Auswahl der Optionen.

5-8. SAT

Wenn Sie die Taste drücken, sehen Sie die Satellitenliste
die Sie Installiert haben. Wenn Sie hier einen Satelliten wählen,
werden nur die Programme dieses Satelliten angezeigt, bis
Sie einen anderen Satelliten auswählen.

5-9. MUTE :

Hiermit können Sie den Ton an- und ausschalten.

5-10. VIDEO FORMAT

Dieser Receiver unterstützt verschiedene Videoauflösungen wie 1080i, 702p und 576p für PYbPr
und HDMI. Wenn Sie Taste drücken, wird die aktuelle Auflösung angezeigt. Wenn Sie die
Taste nochmals innerhalb von drei Sekunden drücken, wird das Format wie folgt schrittweise
geändert: 1080i > 720p > 576p.

5-11. I-II (Audio Track)

5-12. OK (Channel List)

5-13.TV / RADIO

Bildschirm zu vermeiden,

Sie können den

Sie können eine Audiospur von der angezeigten Liste auswählen.
Die vorausgewählte Audiospur in der gewünschten Sprache
wird automatisch angezeigt. Wenn Sie eine anderssprachige
Audiospur auswählen, wird automatisch diese Audiospur
verwendet. Bitte beachten Sie, dass jede ausgewählte Audiospur
für den entsprechenden Kanal im internen Speicher abgelegt
wird.

Sie erhalten die Kanalliste durch drücken der Taste .
Sie können die angezeigten Kanäle nach folgenden Kriterien
filtern: FAV (Favoriten), Satellit, Provider, Nummer oder
alpahbetisch. Der Anzeigefilter wird bis zur Auswahl eines neuen
Filters beibehalten. Beachten Sie, dass durch das Editieren in der
Kanalliste der Filter auf ALLE zurückgesetzt wird.

Modus mit dieser Taste einstellen. Um Schäden am

wird im Radiomodus ein Bildschirmschoner angezeigt.

OK

12

6. Firmware Upgrade

Dieser HDTV-Receiver verfügt über eine stabile und einfach zu bedienende Software.
Um weitere Funktionen hinzu zu fügen, sowie um Funktionen zu verbessern, könnten
von Zeit zu Zeit neue Softwareversionen veröffentlicht werden. Sie können diese aktuellen
Softwareversionen von Ihrem Händler oder direkt von www.protek.tv erhalten.

6-1. Prüfung der aktuellen Firmware-Version

Vor dem Download einer neuen Softwareversion können Sie die aktuelle aufgespielte Version im

Menüpunkt Systeminformation prüfen.

6-2. Update vom USB-Speicher

Sie können die Software des HDTV Receivers updaten. Jedoch müssen Sie darauf achten, dass
d

ie Identifikation der Software mit der des Receivers übereinstimmt. Sollte dies nicht der Fall sein,

könnte ein Update fehl schlagen. Bitte befolgen Sie die folgenden Schritte beim Update.

Schritt-1.
Schritt-2.
Schritt-3.
Schritt-4.
Schritt-5.
Schritt-6.
Schritt-7.

ausgeblendet.

Schritt-8.

Hinweis :

Ihr USB-Speicher muss auf das FAT32 File-System formatiert sein. Andernfalls kann der Digitalreceiver
den USB-Stick nicht erkennen. Zusätzlich kann der Receiver nur files erkennen, die mit alphabetischen,
numerischen oder unterstrichenen Zeichen benannt sind. Sollte dies nicht der Fall sein, kann der
Receiver diese Files nicht erkennen.

Bereiten Sie den USB-Stick vor
Laden Sie die aktuelle Software von folgender Webseite: www.protek.tv
Kopieren Sie diesen File auf den USB-Stick
Verbinden Sie den USB-Stick mit dem USB-Port am Receiver
Wählen Sie im Hauptmenü den Punkt Systeminformation > Firmware Update Menü
Wählen Sie die Firmwaredatei und bestätigen Sie mit "Ja" das Update.
Warten Sie eine Weile bis das Update abgeschlossen ist. Das Info-OSD wird dann

Wenn das Update abgeschlossen ist, startet der HDTV-Receiver automatisch neu.

7. Anleitung Fehlerbehebung

Ihr HDTV-Receiver ist für einen problemlosen Betrieb konzipiert worden. Sollten Sie doch Probleme
mit Ihrem Receiver haben, ziehen Sie bitte die unten stehenden Hilfestellungen zu Rate.

Problem

Die Frontanzeige funktioniert
nicht

Kein Ton oder Bild, jedoch
Uhrzeitanzeige im

Unklares Bild

Kein Bild, Ton vorhanden

Der Ton ist OK, Bild funktioniert
nicht oder Bild ist OK und Ton
funktioniert nicht

Die Fernbedienung funktioniert
nicht

Anzeige “Kein oder Schlechtes
Signal”
Verschlüsselter Kanal kann
nicht entschlüsselt werden

Mögliche Ursachen

Das Netzkabel ist nicht
angeschlossen

Der HDTV-Receiver ist nicht
eingeschaltet

Zu schwaches Signal oder kein

Ihr HDTV-Receiver unterstützt nicht
die ausgewählte Videoauflösung

Die Audio- oder Videoverbindung ist
nicht in Ordnung

Batterie leer oder falsche Ausrichtung
der Fernbedienung oder
Infrarotempfänger ist blockiert.

Antennenverbindung ist nicht stabil oder
Antenneneinstellungen sind falsch.
Karte sind nicht ordnungsgemäß
installiert oder Abovertrag ist ausgelaufen.

Lösungsvorschlag

Prüfen Sie, ob und wie das Netzkabel
an der Steckdose angeschlossen ist.

Drücken Sie die Power-Taste an der
Frontblende oder an der Fernbedienung
um auf den Betriebsmodus zu wechseln.

Prüfen Sie die Antenne oder die
Antennenfunktion/-verbindung

Prüfen Sie das Videoformat.
Beziehen Sie sich auf Artikel 5-11 der
Bedienungsanleitung.

Prüfen Sie das Audio/Videokabel
sowie die Verbindung

Wechseln Sie die Batterien, oder richten
Sie die Fernbedienung richtig \aus oder
prüfen Sie dass keine Gegenstände die
Frontblende blockieren.

Prüfen Sie das Antennenkabel. Prüfen
Sie die Antenneneinstellungen im Menü.

Prüfen Sie die Karte.
Prüfen Sie den Abo-Status.

13

8. SPEZIFIKATIONEN

1) Tuner

ART

Input Connector
Output Connector

Frequency Range
Input Impedance
Signal Level

LNB Power & Polarization

22KHz Tone
Demodulation

Input Symbol Rate

Code Rate

SPEZIFIKATION

1 x F type 75 Ohm
1 x F type 75 Ohm, Loop through
950MHz to 2150MHz
75 Ohm, Nominal

-25 dBm to -65 dBm
Vertical +13.0V~+14.0V
Horizontal +18.0V~+19.0V
Current: 500mA Max.
Frequency 22KHz +/- 2KHz
Amplitude 0.6Vpp +/- 0.2Vpp

QPSK, 8PSK

QPSK/LDPC/BCK : 20Msps to 30Msps
8PSK/LDPC/BCH : 10Msps to 31Msps
DVB-2 QPSK : 2Msps to 45Msps
QPSK/LDPC/BCK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 8/9, 9/10

8PSK/LDPC/BCH: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8

2) MPEG Transport Stream A/V Decoding

Transport Stream

Profile & Level
Video Resolution

Audio Decoding
Mode audio

Sampling Rate
Audio Frequency Range

MPEG-2 ISO/IEC 13818
Transport Stream Specification

MPEG-2 MP@HL, MPEG-2 MP@ML,
MPEG4-p10/H.264 Level4
720×576i, 1920×1080i, 1280×720p, 720×576p
MPEG-1 Layer 1/2, MPEG-2 Layer 2, Dolby Digital(AC-3)
Stereo, Dual Channel, Joint Stereo, Mono
32, 44.1 and 48KHz
20Hz~20KHz, less than +/- 2dB flatness, less than 2Vrms

3) Ausgänge

SD CVBS Output
HD YPbPr Output
HDMI Output 1 × HDMI
Digital Audio Output
Analog Audio Output
SCART
Data Interface
LAN
Smart Card

1 × RCA
1 × YPbPr (3 RCA)

1 × S/PDIF Optical
1 × Stereo Audio RCA (L/R)
1 × TV SCART

1 × USB 2.0 HOST Type A
1 × RJ45 LAN Port

1 x Smart Card slot

5) Umfeld

Operating Temp

Storage Temp
Operating Humidity
Storage Humidity

0 C ~ +50 C

-20 C ~ +65 C
10%~85% RH non condensing

5%~90% RH non condensing

4) Stromversorgung

Input Voltage
Type

Standby Power
Consumption

Power Consumption

Protection

AC180~250V~, 50/60Hz
SMPS

Less than 1W.

16W Typical. 20 W Max..
Separate Internal Slow Blow Fuse and

Chassis Ground.The input should have
Lightning or Electronic Shock Protection.

6) Speicher

64Mbit Flash × 1

512Mbit DDR SDRAM × 2

SDRAM (Video) 256Mbit DDR SDRAM × 2

7) Physikalische Spezifikationen

Size (W×H×D)

Weight (Net)

Hinweis : Technische Daten können ohne Vorankündigung geändert werden

280mm×39mm×199mm
ca. 1.3Kg

14
