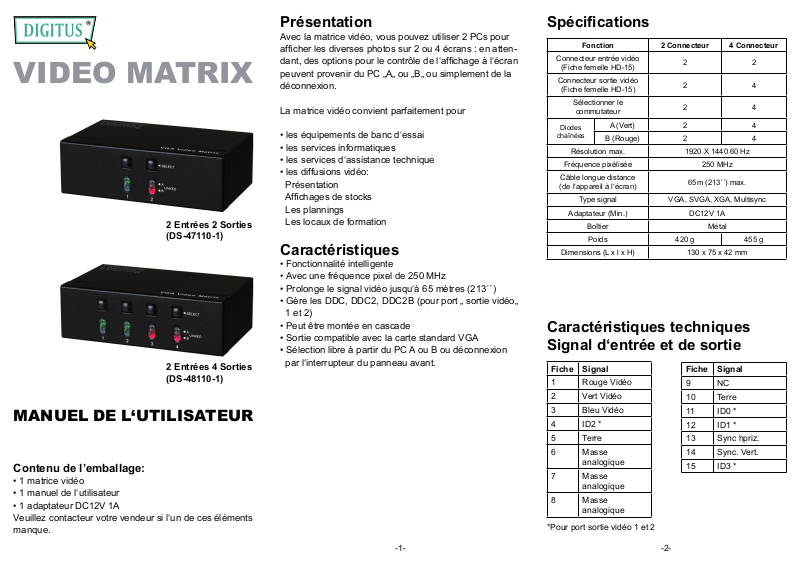

Digitus DS-47110-1, DS-48110-1 User manual [fr]
VIDEO MATRIX
2 Entrées 2 Sorties
(DS-47110-1)
2 Entrées 4 Sorties
(DS-48110-1)
MANUEL DE L‘UTILISATEUR
Contenu de l’emballage:
• 1 matrice vidéo
• 1 manuel de l‘utilisateur
• 1 adaptateur DC12V 1A
Veuillez contacteur votre vendeur si l‘un de ces éléments
manque.
Présentation
Avec la matrice vidéo, vous pouvez utiliser 2 PCs pour
afficher les diverses photos sur 2 ou 4 écrans : en attendant, des options pour le contrôle de l‘affichage à l‘écran
peuvent provenir du PC „A„ ou „B„ ou simplement de la
déconnexion.
La matrice vidéo convient parfaitement pour
• les équipements de banc d‘essai
• les services informatiques
• les services d‘assistance technique
• les diffusions vidéo:
Présentation
Affichages de stocks
Les plannings
Les locaux de formation
Caractéristiques
• Fonctionnalité intelligente
• Avec une fréquence pixel de 250 MHz
• Prolonge le signal vidéo jusqu‘à 65 mètres (213´´)
• Gère les DDC, DDC2, DDC2B (pour port „ sortie vidéo„
1 et 2)
• Peut être montée en cascade
• Sortie compatible avec la carte standard VGA
• Sélection libre à partir du PC A ou B ou déconnexion
par l‘interrupteur du panneau avant.
Spécifications
Fonction 2 Connecteur 4 Connecteur
Connecteur entrée vidéo
(Fiche femelle HD-15)
Connecteur sortie vidéo
(Fiche femelle HD-15)
Sélectionner le
commutateur
Diodes
chaînées
Résolution max. 1920 X 1440 60 Hz
Fréquence pixélisée 250 MHz
Câble longue distance
(de l‘appareil à l‘écran)
Type signal VGA, SVGA, XGA, Multisync
Adaptateur (Min.) DC12V 1A
Dimensions (L x l x H) 130 x 75 x 42 mm
A (Vert) 2 4
B (Rouge)
Boîtier Métal
Poids 420 g 455 g
2 2
2 4
2 4
2 4
65m (213´´) max.
Caractéristiques techniques
Signal d‘entrée et de sortie
Fiche Signal
1 Rouge Vidéo
2 Vert Vidéo
3 Bleu Vidéo
4 ID2 *
5 Terre
6 Masse
analogique
7 Masse
analogique
8 Masse
analogique
*Pour port sortie vidéo 1 et 2
Fiche Signal
9 NC
10 Terre
11 ID0 *
12 ID1 *
13 Sync hpriz.
14 Sync. Vert.
15 ID3 *
-1-
-2-
VUE AVANT
(1)
(2)
1. Sélectionner
2. A et B chaîné
VUE ARRIERE
Installation
1. Eteindre les PCs et les écrans.
2. Brancher la rallonge vidéo HD-15 entre la carte VGA
des PCs et le port „ entrée vidéo „ de la matrice
3. Brancher les rallonges vidéo HD-15 entre les écrans
et le port „ sortie vidéo „ de la matrice
4. Connecter le câble secteur et allumer la matrice.
5. Allumer les PCs et les écrans.
6. Contrôler le commutateur du panneau avant pour
obtenir l‘image, soit à partir du PC A (diode LED chaî
née A allumée) ou à partir du PC B (diode LED chaî
née B allumée) ou simplement déconnecter (diodes
LED chaînées A et B éteintes)
Remarque:
• Tous les ports „sortie vidéo„ seront connectés au port
„entrée vidéo„ de A lorsque la matrice vidéo est mise en
marche.
• Si vous installez l‘écran DDC pour le répartiteur
d‘images, les autres écrans doivent avoir la même
résolution que l‘écran DDC.
• La fonctionnalité du DDC provient de la manière dont
est connecté le port 1 „entrée vidéo„ avec le port
„sortie vidéo„ ainsi que de la manière dont est connecté
le port „entrée vidéo„ de B avec le port „sortie vidéo„ 2.
• Les écrans disponibles comprennent les VGA, SVGA,
XGA, Multisync. Et non les CGA, EGA, Mono.
(1) (2) (3)
1. Fiche entrée
2. Port entrée vidéo A, B
3. Port sortie vidéo
Il existe des ports sortie 2/4 pour le matrice vidéo
-3-
Montage en cascade
1. L‘afchage de l‘image sur plusieurs écrans exige la
connexoin relier une autre matrice vidéo ou un réparti
teur vidéo standard.
2. Brancher la rallonge mâle/mâle HD-15 entre la
première matrice du port „sortie vidéo„ et la nouvelle
matrice du port „entrée vidéo„.
Remarque: Même si vous êtes autorisé à monter en
cascade la matrice avec différents ports, l‘image peut
devenir instable si vous montez en cascade trop de piles
de matrices.
PS: Cet exemple montre le montage en cascade de la
matrice vidéo à 2 et 4 ports; cependant, vous pouvez
monter la matrice vidéo en cascade avec le port souhai-
té.
-4-
