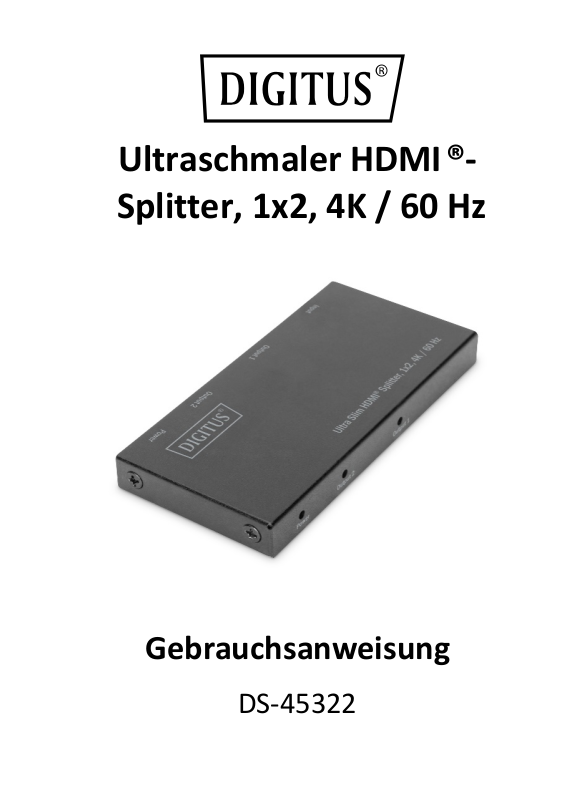

Ultraschmaler HDMI ®-
Splitter, 1x2, 4K / 60 Hz
Gebrauchsanweisung
DS-45322
Inhalt
1. EINLEITUNG ..................................................................................... 2
2. FUNKTIONEN ................................................................................... 3
3. TECHNISCHE SPEZIFIKATIONEN ........................................................ 3
4. VERPACKUNGSINHALT ..................................................................... 4
5. ANSCHLUSS UND BETRIEB................................................................ 4
6. ANSCHLUSSDIAGRAMM ................................................................... 5
Sehr geehrter Kunde,
wir danken Ihnen für den Kauf dieses Produkts. Um eine sichere und effektive
Anwendung zu gewährleisten, lesen Sie diese Gebrauchsanweisung sorgfältig
durch, bevor Sie mit dem Anschluss, dem Betrieb oder dem Gebrauch des
Produkts beginnen. Bewahren Sie die Gebrauchsanweisung für spätere
Nachschlagzwecke auf.
1. Einleitung
Es handelt sich bei diesem Produkt um einen hochleistungsfähigen HDMI®Splitter mit einer Auflösung von bis zu 4K x 2K @ 60 Hz. Dieser erlaubt eine
Verteilung eines HDMI®-Eingangssignals auf zwei parallele, identische
Ausgangssignale. Er liefert ein hochleistungsfähiges Audio- und Videosignal
über HDMI®-Kabel und kann mit einer Bandbreite von bis zu
6 Gbps / 600 MHz empfangen und senden.
2
2. Funktionen
Eingangsanschluss
1x weiblicher HDMI®-Port
Audio-Ausgangsanschluss
2x weiblicher HDMI®-Port
3840*2160@60 Hz,
4096*2160@60 Hz
HDMI®-Bandbreite
18 G
Material
Metall
Maße (L-B-H)
83*40*9 mm
Gewicht (netto)
60 g
Umgebung
Betriebstemperatur
0 ℃ bis 45 ℃
Betriebsfeuchtigkeit
10 % bis 85 % RH (keine Kondensation)
Lagertemperatur
-10 ℃ bis +80 ℃
• Teilt ein HDMI®-Signal auf zwei Anzeigen auf. Unterstützt UHD 4K / 60 Hz
mit HDR
•
Auflösungen von bis zu 4K / 60 Hz (4:4:4)
• Volle 18 Gbps für eine kristallklare Anzeige von UHD-Inhalten
• Unterstützt HDR & HDCP 2.2
•
Stromversorgung über Micro-USB (Ladeadapter, TV, Notebook)
• Kaskadierung von bis zu 8 in Reihe geschalteten Splittern
• Ultraschmales Design
•
Kompatibel mit den aktuellen Ultra High Definition (UHD)-Standards
• Schutz vor elektrostatischer Entladung (ESD)
3. Technische Spezifikationen
Eingangs-/Ausgangsanschluss
Unterstützte Audioformate:
Maximale Auflösung
Betriebsfrequenz
Mechanische Spezifikationen
3
Lagerfeuchtigkeit
5 % bis 90 % RH (keine Kondensation)
Leistungsanforderungen
Externe Stromversorgung
5 V DC / 1 A
(Max.) Stromverbrauch
2 W
±8 kV (Luftentladung) &
±4 kV (Kontaktentladung)
Schutz vor elektrostatischer Entladung (ESD)
Modell des menschlichen Körpers
4. Verpackungsinhalt
Überprüfen Sie vor Gebrauch der Produkteinheit die Verpackung und
vergewissern Sie sich, dass die folgenden Artikel in der Versandverpackung
enthalten sind:
• 1x HDMI®-Splitter
• 1x Gebrauchsanweisung
• 1x Micro-USB- an USB-A-Kabel, M/M, 100 cm
5. Anschluss und Betrieb
1) Schließen Sie die HDMI®-Kabel an die Eingangs- und Ausgangsports der
jeweiligen Geräte an.
2) Schließen Sie einen USB-Stromadapter (5 V / 1 A) an oder verbinden Sie
das Gerät über das mitgelieferte Micro-USB- an USB-A-Kabel (M/M) mit
einem USB-Port. Bei Betrieb der Stromanzeige leuchten die zwei
Signalausgabe-Indikatoren und das Videosignal der Signalquelle wird auf
die zwei Ausgabeanzeigen übertragen.
4
6. Anschlussdiagramm
www.assmann.com
1. HDMI®-Quelle
2. HDMI®-Anzeige 4K / 60 Hz
3. Ladeadapter
Die Assmann Elec tronic GmbH erklärt hierm it, dass die Konformität serklärung Teil des Liefe rumfangs ist.
Falls die Konformitäts erklärung fehlt, können Sie diese per Post u nter der unten angegebenen
Herstelleradre sse anfordern.
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Deutschland
5
