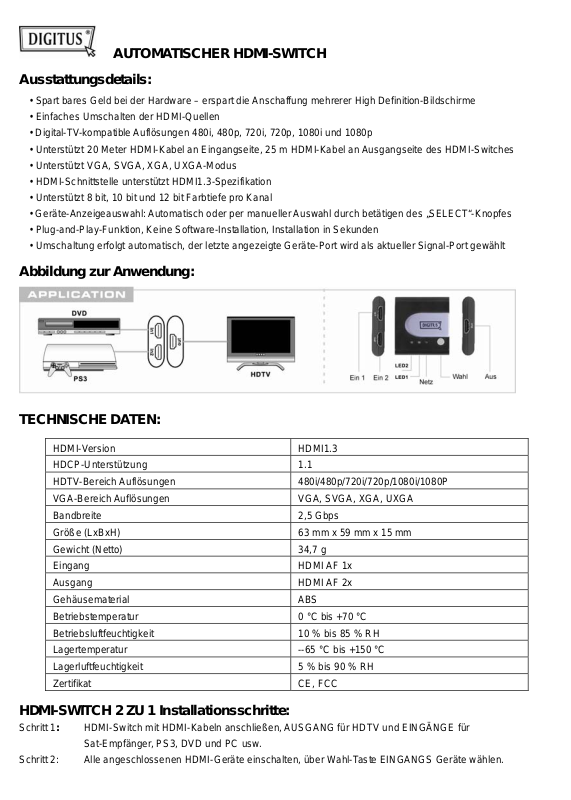

Digitus DS-44302 User guide [de]

AUTOMATISCHER HDMI-SWITCH

Ausstattungsdetails:

• Spart bares Geld bei der Hardware – erspart die Anschaffung mehrerer High Definition-Bildschirme

• Einfaches Umschalten der HDMI-Quellen

• Digital-TV-kompatible Auflösungen 480i, 480p, 720i, 720p, 1080i und 1080p

• Unterstützt 20 Meter HDMI-Kabel an Eingangseite, 25 m HDMI-Kabel an Ausgangseite des HDMI-Switches

• Unterstützt VGA, SVGA, XGA, UXGA-Modus

• HDMI-Schnittstelle unterstützt HDMI1.3-Spezifikation

• Unterstützt 8 bit, 10 bit und 12 bit Farbtiefe pro Kanal

• Geräte-Anzeigeauswahl: Automatisch oder per manueller A u swahl durch betätigen des „SELECT“-Knopfes

• Plug-and-Play-Funktion, Keine Software-Installation, Installation in Sekunden

• Umschaltung erfolgt automatisch, der letzte angezeigte Geräte-Port wird als aktueller Signal-Port gewählt

Abbildung zur Anwendung:

TECHNISCHE DATEN:

HDMI-Version HDMI1.3
HDCP-Unterstützung 1.1
HDTV-Bereich A uflösungen 480i/480p/720i/720p/1080i/108 0P
VGA-Bereich Auflösungen VGA, SVGA, XGA, UXGA
Bandbreite 2,5 Gbps
Größe (LxBxH) 63 mm x 59 mm x 15 mm
Gewicht (Netto) 34,7 g
Eingang HDMI AF 1x
Ausgang HDMI AF 2x
Gehäusematerial ABS
Betriebstemperatur 0 °C bis +70 °C
Betriebsluftfeuchtigkeit 10 % bis 85 % RH
Lagertemperatur --65 °C bis +150 °C
Lagerluftfeuchtigkeit 5 % bis 90 % RH
Zertifikat CE, FCC

HDMI-SWITCH 2 ZU 1 Installationsschritte:

Schritt 1: HDMI-Switch mit HDMI-Kabeln anschließen, AUSGANG für HDTV und EINGÄNGE für

Sat-Empfänger, PS3, DVD und PC usw.

Schritt 2: Alle angeschlossenen HDMI-Geräte einschalten, über Wahl-Taste EINGANGS Geräte wählen.
