Digitus DS-41302 User manual [de]

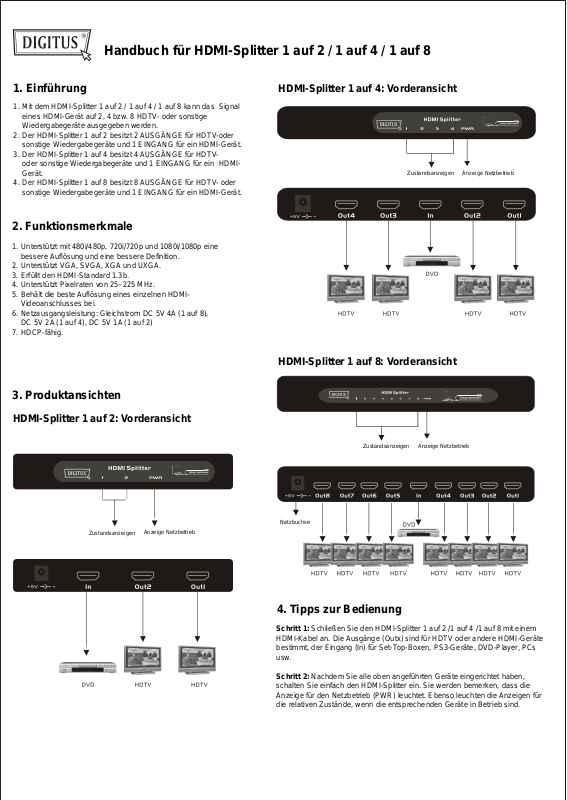

Handbuch für HDMI-Splitter 1 auf 2 / 1 auf 4 / 1 auf 8

1. Einführung

1. Mit dem HDMI-Splitter 1 auf 2 / 1 auf 4 / 1 auf 8 kann das Signal
eines HDMI-Gerät auf 2, 4 bzw. 8 HDTV- oder sonstige
Wiedergabegeräte ausgegeben werden.

2. Der HDMI-Splitter 1 auf 2 besitzt 2 AUSGÄNGE für HDTV-oder
sonstige Wiedergabegeräte und 1 EINGANG für ein HDMI-Gerät.

3. Der HDMI-Splitter 1 auf 4 besitzt 4 AUSGÄNGE für HDTV-
oder sonstige Wiedergabegeräte und 1 EINGANG für ein HDMI­ Gerät.

4. Der HDMI-Splitter 1 auf 8 besitzt 8 AUSGÄNGE für HDTV- oder
sonstige Wiedergabegeräte und 1 EINGANG für ein HDMI-Gerät.

2. Funktionsmerkmale

1. Unterstützt mit 480i/480p, 720i/720p und 1080i/1080p eine
bessere Auflösung und eine bessere Definition.

2. Unterstützt VGA, SVGA, XGA und UXGA.

3. Erfüllt den HDMI-Standard 1.3b.

4. Unterstützt Pixelraten von 25–225 MHz.

5. Behält die beste Auflösung eines einzelnen HDMI-
Videoanschlusses bei.

6. Netzausgangsleistung: Gleichstrom DC 5V 4A (1 auf 8),
DC 5V 2A (1 auf 4), DC 5V 1A (1 auf 2)

7. HDCP-fähig.

HDMI-Splitter 1 auf 4: Vorderansicht

Zustandsanzeigen

HDMI-Splitter 1 auf 8: Vorderansicht

Anzeige Netzbetrieb

3. Produktansichten

HDMI-Splitter 1 auf 2: Vorderansicht

Zustandsanzeigen

Anzeige Netzbetrieb

Zustandsanzeigen

Netzbuchse

Anzeige Netzbetrieb

4. Tipps zur Bedienung

Schritt 1: Schließen Sie den HDMI-Splitter 1 auf 2 /1 auf 4 /1 auf 8 mit einem

HDMI-Kabel an. Die Ausgänge (Outx) sind für HDTV oder andere HDMI-Geräte
bestimmt, der Eingang (In) für Set-Top-Boxen, PS3-Geräte, DVD-Player, PCs
usw.

Schritt 2: Nachdem Sie alle oben angeführten Geräte eingerichtet haben,
schalten Sie einfach den HDMI-Splitter ein. Sie werden bemerken, dass die
Anzeige für den Netzbetrieb (PWR) leuchtet. Ebenso leuchten die Anzeigen für
die relativen Zustände, wenn die entsprechenden Geräte in Betrieb sind.
