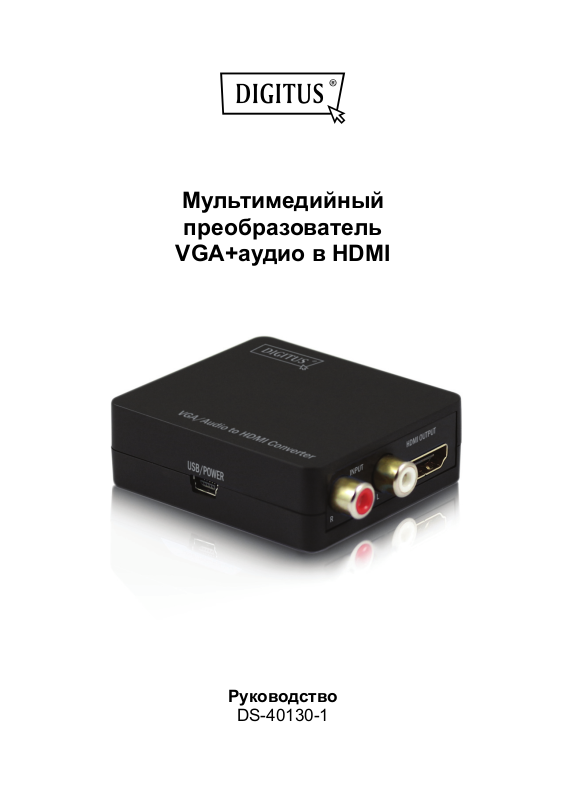

Мультимедийный
преобразователь
VGA+аудио в HDMI
Руководство
DS-40130-1
Преобразователь VGA+аудио в HDMI
1.0 Введение
Устройство DS-40130-1 предназначено для преобразования аналогового
сигнала VGA в цифровой сигнал HDMI. Это позволяет с легкостью
подключать устройства, оборудованные только разъемом VGA, к
мониторам HDMI, телевизорам или видеопроекторам. Так как входной
разъем VGA способен передавать только видеосигнал, преобразователь
оснащен дополнительным композитным звуковым разъемом. При
наличии аудиосигнала он будет преобразован и интегрирован в сигнал
HDMI. Это обеспечивает дополнительное воспроизведение звука через
сигнал HDMI.
2.0 Функции
Подключите устройство, оснащенное разъемом VGA, к телевизору,
монитору или проектору
Установка программного обеспечения или драйверов не требуется
Разрешение VGA на ПК:
1920 X 1080@60Hz, 1360 X 768@60Hz, 1280 X1024 @60Hz,
1024 X 768 @60Hz, 1280 X 720 @60Hz, 1280 X 768 @60Hz,
800 X 600 @60Hz, 640 X 480 @60Hz, 720 X 400 @85Hz.
Поддерживает полосу пропускания 165 МГц/1,65 Гбит/с на канал
(4,95 Гбит/с - все каналы).
Поддерживает глубину цвета 12 бит на канал (36 бит – все каналы).
Компактный корпус
Габариты: 60,5 x 54 x 20,5 мм
Масса: 42 г
3.0 Технические характеристики
Входной сигнал Сигнал VGA
Входной видеосигнал 0,5-1,0 В п.п.
Видео на выходе Сигнал HDMI
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Пропускная способность
видео-усилителя
Вертикальная частота 50/60 Гц
Чересстрочное разрешение
(50 и 60 Гц)
Прогрессивное разрешение
(50 и 60 Гц)
Рабочая температура от 0°C до 70°C
Относительная рабочая
влажность
Температура хранения от -10°C до +80°C
Относительная влажность
хранения
Питание Кабель питания USB
Потребляемая мощность
(Макс.)
Сертификат устройства
преобразования
Примечание: Технические характеристики могут быть изменены без
уведомления.
1,65 Гбит/с/165 МГц
480i, 576i, 1080i
480p, 576p, 720p, 1080p
от 10% до 85% отн. влажности (без
конденсации)
от 5% до 90% отн. влажности (без
конденсации)
5 Вт
FCC.CE
4.0 Комплектация
Преобразователь VGA в HDMI
Кабель питания USB
Руководство
5.0 Описание устройства
6.0 Инструкция по подключению и эксплуатации
1) Подключите источник сигналов VGA и стереофонического звука к
входному разъему преобразователя
2) Подключите телевизор HDTV к выходному разъему преобразователя
при помощи кабеля HDMI
3) Подключите преобразователь к источнику питания
Внимание: Вставляйте/извлекайте кабели аккуратно
6.1 Диаграмма подключения
English Русский
VGA Cable Кабель VGA
L/R Audio Cable Кабель стереофонического звука
VGA to HDMI Coverter Преобразователь VGA в HDMI
HDMI Cable Кабель HDMI
HDTV Телевизор HDTV
