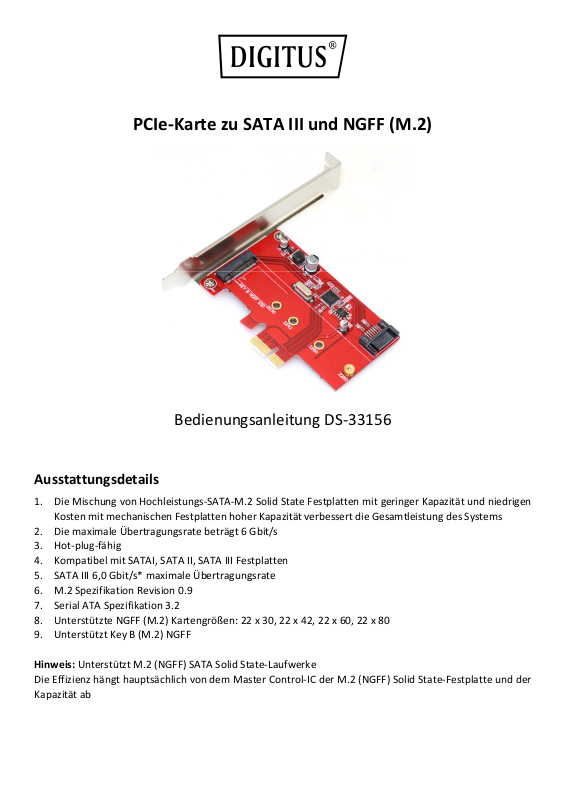

PCIe-Karte zu SATA III und NGFF (M.2)

Bedienungsanleitung DS-33156

Ausstattungsdetails

1. Die Mischung von Hochleistungs-SATA-M.2 Solid State Festplatten mit geringer Kapazität und niedrigen
Kosten mit mechanischen Festplatten hoher Kapazität verbessert die Gesamtleistung des Systems

2. Die maximale Übertragungsrate beträgt 6 Gbit/s

3. Hot-plug-fähig

4. Kompatibel mit SATAI, SATA II, SATA III Festplatten

5. SATA III 6,0 Gbit/s* maximale Übertragungsrate

6. M.2 Spezifikation Revision 0.9

7. Serial ATA Spezifikation 3.2

8. Unterstützte NGFF (M.2) Kartengrößen: 22 x 30, 22 x 42, 22 x 60, 22 x 80

9. Unterstützt Key B (M.2) NGFF

Hinweis: Unterstützt M.2 (NGFF) SATA Solid State-Laufwerke
Die Effizienz hängt hauptsächlich von dem Master Control-IC der M.2 (NGFF) Solid State-Festplatte und der
Kapazität ab

Technische Daten

Teilebezeichnung PCI-E zu M.2 (NGFF) und SATA3.0

Chipsatz ASM1061

Schnittstellen 1 x M.2 (NGFF), 1 x SATA3.0

Geeignet für folgende Steckplätze: PCI-E X1, PCI-E X4, PCI-E X8, PCI-E X16

Gewicht 34 g

Unterstützte Betriebssysteme Windows XP/2003/2008/Vista/7/8/8.1/10/Linux

Hardwareinstallation

Schritt 1. Schalten Sie den Computer und an ihn angeschlossene Geräte aus.
Schritt 2. Nehmen Sie das Gehäuse des Computers ab. Schlagen Sie im Benutzerhandbuch Ihres

Computers für weitere Einzelheiten nach

Schritt 3. Suchen Sie einen freien NGFF (M.2)-Steckplatz und entfernen Sie die Metallabdeckung.

Bewahren Sie die Schraube der Abdeckung zum späteren Gebrauch auf

Schritt 4. Richten Sie die Karte horizontal mit dem NGFF (M.2)-Steckplatz aus und drücken Sie sie fest

und gleichmäßig in den Steckplatz. Wenden Sie beim Einsetzen in den Steckplatz keine Gewalt
an. Sobald die Karte DS-33156 richtig eingesetzt ist, montieren Sie die Gehäuseabdeckung des
Computers und schließen Sie das Netzkabel wieder an.

Treiber-Installation

Installation des Treibers für Windows 98, 2000, XP, Server 2003, Vista, Win7, Win8 und Win10.

1. Starten Sie Windows und legen Sie die Treiber-CD in das CD-ROM-Laufwerk ein, beispielsweise
Laufwerk D.

2. Windows erkennt die Karte automatisch. Ignorieren Sie den Installationsassistenten des Treibers.

Packungsinhalt

 PCIe-Karte zu SATA III und NGFF (M.2)
 Bedienungsanleitung
 Treiber-CD
