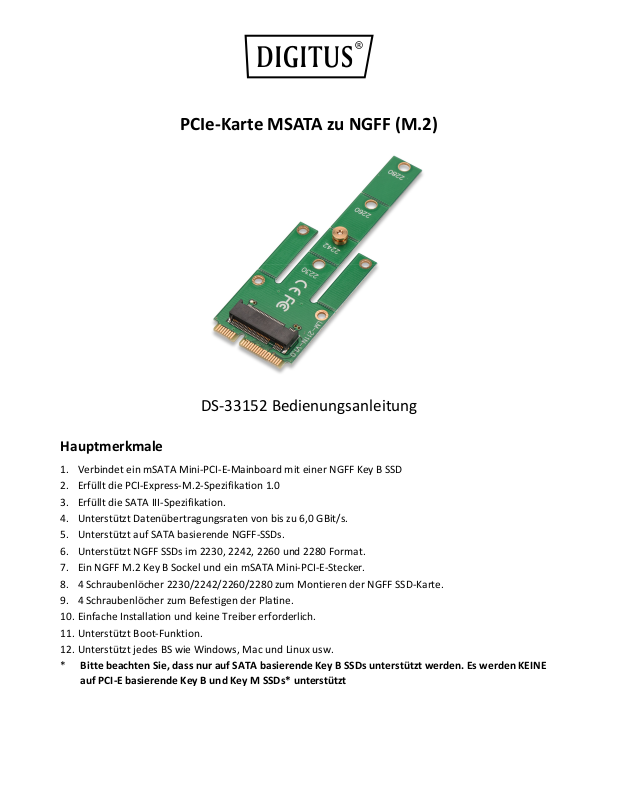

PCIe-Karte MSATA zu NGFF (M.2)
DS-33152 Bedienungsanleitung
Hauptmerkmale
1. Verbindet ein mSATA Mini-PCI-E-Mainboard mit einer NGFF Key B SSD
2. Erfüllt die PCI-Express-M.2-Spezifikation 1.0
3. Erfüllt die SATA III-Spezifikation.
4. Unterstützt Datenübertragungsraten von bis zu 6,0 GBit/s.
5. Unterstützt auf SATA basierende NGFF-SSDs.
6. Unterstützt NGFF SSDs im 2230, 2242, 2260 und 2280 Format.
7. Ein NGFF M.2 Key B Sockel und ein mSATA Mini-PCI-E-Stecker.
8. 4 Schraubenlöcher 2230/2242/2260/2280 zum Montieren der NGFF SSD-Karte.
9. 4 Schraubenlöcher zum Befestigen der Platine.
10. Einfache Installation und keine Treiber erforderlich.
11. Unterstützt Boot-Funktion.
12. Unterstützt jedes BS wie Windows, Mac und Linux usw.
* Bitte beachten Sie, dass nur auf SATA basierende Key B SSDs unterstützt werden. Es werden KEINE
auf PCI-E basierende Key B und Key M SSDs* unterstützt
Kurzanleitung zur Installation
Schritt 1: Stecken Sie die Karte DS-33152 in einen MSATA-Steckplatz auf dem Mainboard
Schritt 2: Verbinden Sie das Gerät mit einem NGFF (M.2)-Steckplatz mit der Karte DS-33152
Schritt 3: Schrauben Sie die Karte DS-33152 auf dem Mainboard fest
Packungsinhalt
1 x Konverterkarte mSATA zu NGFF (M.2) Key B SSD
1 x Schraubendreher
3 x Schrauben
Bedienungsanleitung
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der
Richtlinien 2014/30/EU und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der
unten genannten Herstelleradresse anfordern.
Warnung:
Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann
vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany
