CARTE INTERFACE PCI PARALLÈLE
Guide d'installation rapide
Introduction
Nous vous remercions d'avoir acheté cette carte interface PCI IEEE1284. Elle vous permet d'ajouter jusqu'à
deux ports de communication LPT supplémentaires à votre ordinateur, pour y connecter des périphériques
parallèles. Le port parallèle (LPT) autorise des vitesses de transmission jusqu'à
auto-commutable de sélection du mode de fonctionnement ECP/EPP/SPP/BPP pour optimiser les
performances système via un connecteur femelle DB25, à 25 broches. Les cartes-mères actuelles n'étant
équipées d'aucun port parallèle (LPT), cette carte s'avère votre meilleure solution pour utiliser votre périphérique
CENTRONICS à port parallèle dans un environnement facile à utiliser. Elle est également utile dans
l'automatisation commerciale, à la maison et au bureau.
Spécifications
Modèle Carte de communication parallèle PCI IEEE 1284
Interface de bus PCI 33MHz spécification version 3.0/2.3/2.2/2.1
1,8 Mbps et intègre un dispositif
Contrôleur Contrôleur parallèle SUN1989/SUN1888 IEEE 1284
Nombre de ports Un ou deux connecteurs femelles DB25
IQR et adresse E/S Affectée par le BIOS/le système d'exploitation
FIFO FIFO matérielle 16 octets
Vitesse des données Maximum 1,8 MBps
Mode de fonctionnement ECP/EPP/SPP/BPP (sélection par autocommutation)
Berceau Standard 121 mm (demi-hauteur 79,2 mm sur option)
Pilote Microsoft Client: XP/Vista/7 (X86/X64),
Microsoft Server: 2000/2003/2008 (X86/X64),
Linux 2.4.x/2.6.x, DOS
Certification CE, FCC, RoHS, Microsoft WHQL
Affectation des broches
Environnement Température de fonctionnement : 0°C~60°C (32 à 140°F)
Température de stockage : -20°C~85°C (-4 à 185°F)
Humidité : 5~95% RH
Description du matériel
■ Carte parallèle PCI IEEE1284 à 1 port
■ Carte parallèle PCI IEEE1284 à 2 ports
1. Port parallèle
2. Port parallèle 2 (LPT3)/connecteur DB25F/Berceau uniquement pour une carte à 2 ports parallèle
3. Barrette mâle pour le connecteur parallèle. Fixez le connecteur "2" sur la barrette "3".
1 (LPT2)
s.
Contenu de la boîte
Vérifiez que la boîte contient tous les éléments suivants et qu'aucun d'eux n'est endommagé. Prenez contact
avec votre revendeur si un élément venait à manquer ou à être endommagé.
■ Carte de communication parallèle
■ Guide d'installation
■ CD du pilote
■ Câble d'extension pour un deuxième port LPT avec berceau (REMARQUE)
REMARQUE
Deux modèles sont disponibles, un à 1 port LPT parallèle et un à 2 ports LPT parallèles. La fourniture d'un port
d'extension LPT et du câble dépend du modèle que vous achetez. Seul le modèle à deux ports LPT parallèle est
livré avec un câble.
rapide (ce document)
PCI IEEE1284
Installation du pilote
Pour assurer le bon fonctionnement de votre carte parallèle PCII EEE1284, nous vous fournissons un pilote, sur
le disque CD joint à la carte. Vous pouvez spécifier l'emplacement du pilote (son dossier) comme suit :
Système d'exploitation Emplacement du logiciel pilote
Windows
2000/2003/2008/XP/Vista/7
DOS :\Parallel\PCI IO\DOS\SUNDOS.EXE
Linux 2.4.x, 2.6.x Lecteur système par défaut, LPT 2 ou LPT 3
1. Cliquez deux fois sur le fichier “Setup.exe” ou spécifiez l'emplacement du pilote sur le CD qui vous a été
fourni.
2. Attendez que la page-écran de bienvenue s'affiche et cliquez sur "Next" (Suivant).
3. Le système recherche le pilote "Multi I/O Card" (Carte multi E/S).
:\Parallel\PCI IO\2K&XP&2003&Vista&7&2008
4. Dès que tous les fichiers requis ont été copiés, cliquez sur "Finish" (Terminer) pour terminer l'installation.

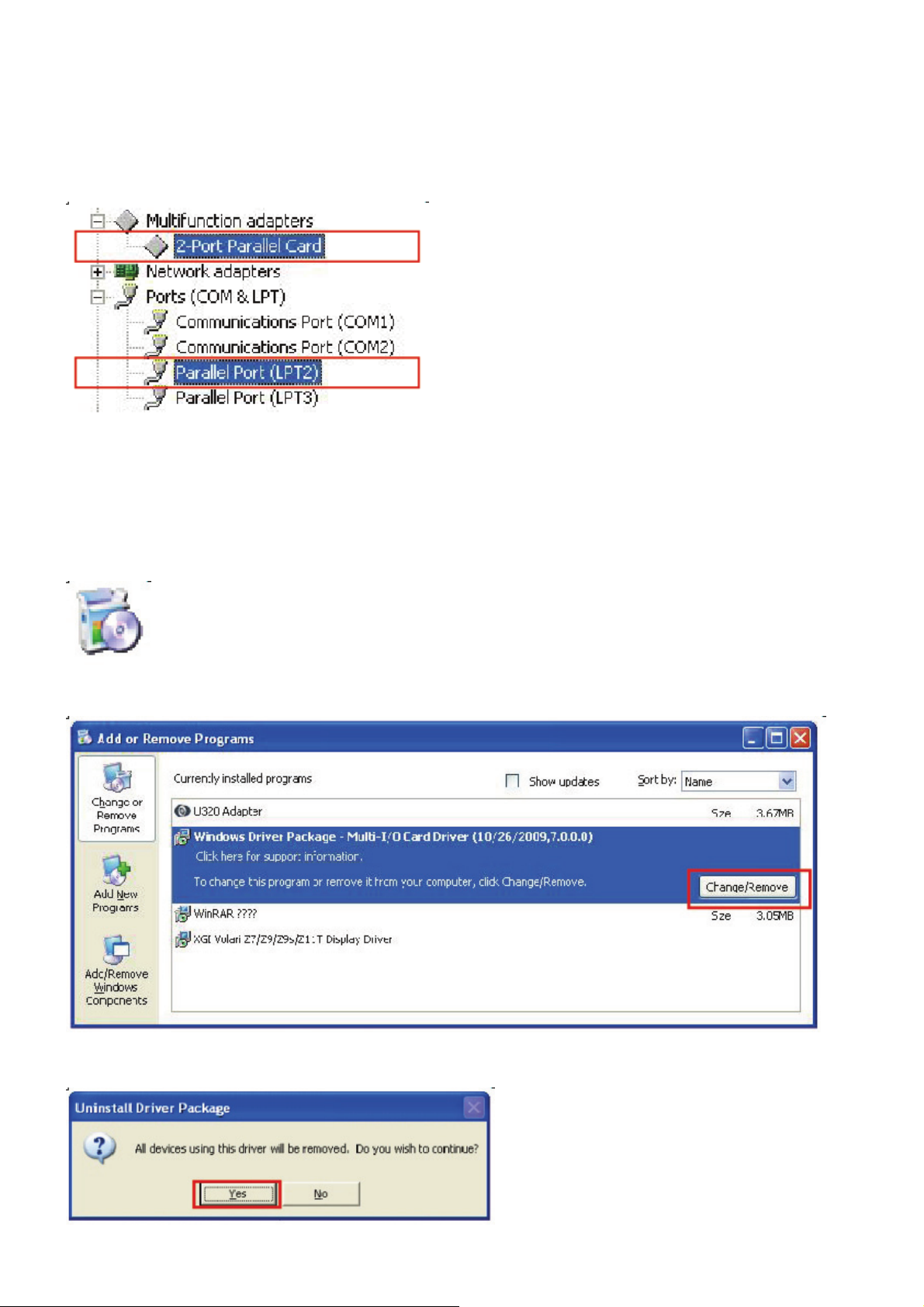

Vérification de l'installation du pilote
Pour confirmer la bonne installation du pilote, vérifiez le message suivant dans le Gestionnaire de périphériques.
Démarrer>Panneau de configuration>Système>Gestionnaire de périphériques
Cliquez sur l'onglet “Device Manager” (Gestionnaire de périphériques) des Propriétés système, accessibles
depuis le Panneau de configuration de Windows.
REMARQUE
Seule l'entrée Parallel port (LPT2) (Port parallèle) est affichée si vous avez acheté la carte PCI parallèle
IEEE1284 à 1 port.
Désinstallation du pilote
1. Cliquez sur Ajouter/Supprimer des programmes dans le Panneau de configuration pour désinstaller le pilote.
Démarrer>Panneau de configuration>Ajouter/Supprimer des programmes
2. Sélectionnez et supprimez, l'une après l'autre, les entrées Golden Adapter Driver (Pilote de carte Golden) et
Port Driver (Pilote de port).
3. Cliquez sur "Yes" (Oui) pour terminer la désinstallation. Dès que la procédure est terminée, redémarrez le
système pour valider la désinstallation.

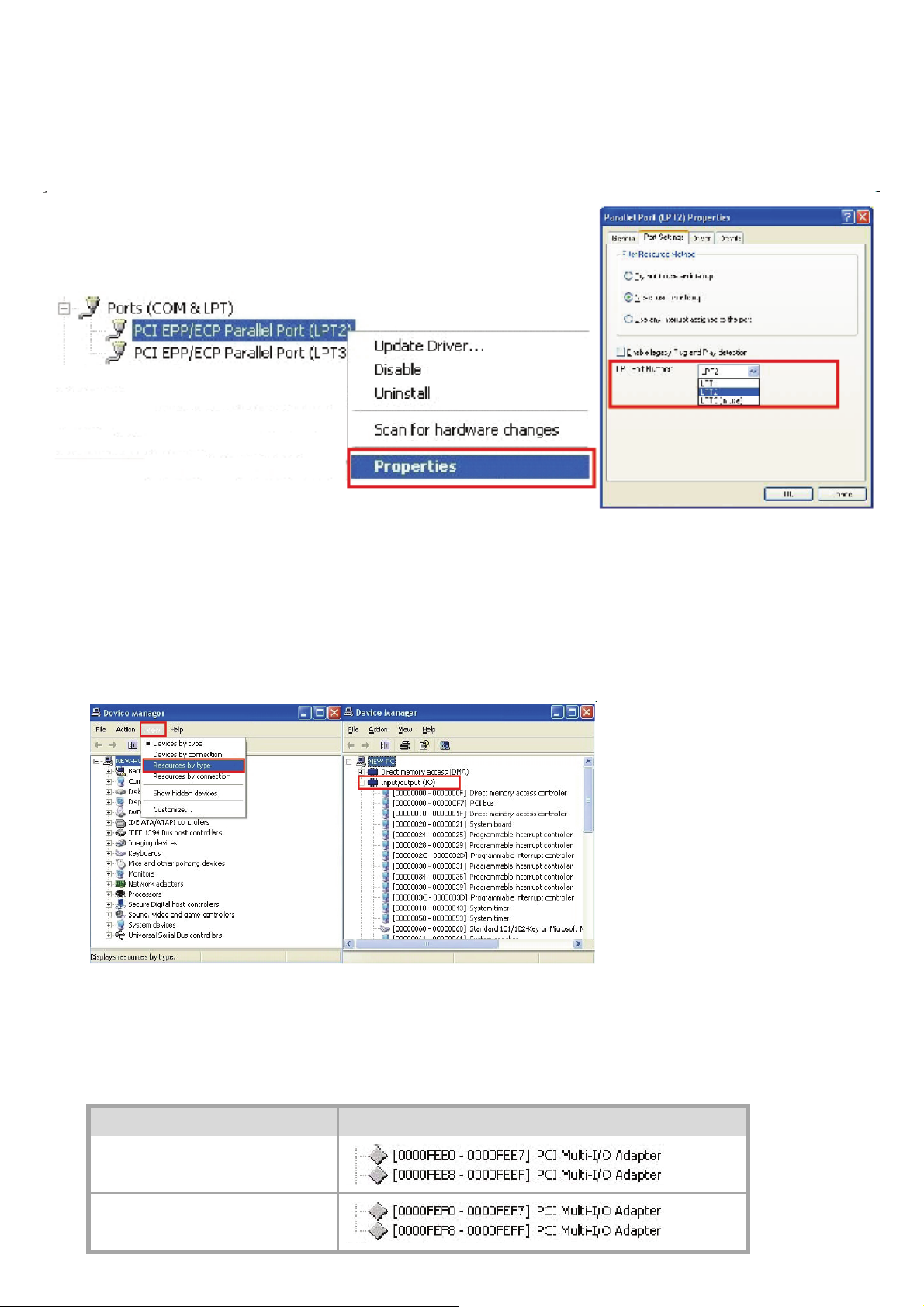

Configuration du port LPT
1. Modification du numéro du port LPT
A. Démarrez le “Device Manager” (Gestionnaire de périphériques) pour vérifier que la carte fonctionne
correctement.
B. Cliquez avec le bouton droit de la souris sur l'entrée du port LPT et sélectionnez l'option “Properties”
(Propriétés).
C. Sélectionnez l'onglet “Port Settings” (Paramètres du port) et sélectionnez un numéro de port LPT, entre
LPT1 et LPT3.
NE CHOISISSEZ PAS le port LPT "en cours" pour éviter des conflits système.
2. Comment puis-je vérifier les ressources système du port LPT de la carte parallèle ?
A. Démarrez le “Device Manager” (Gestionnaire de périphériques) pour vérifier que la carte fonctionne
correctement.
B. Cliquez sur "View" (Afficher) puis sur "Resources by type" (Ressources par type).
C. Sélectionnez le type "Input/Output (I/O)" (Entrée/Sortie (E/S)).
D. Vous devez trouver une entrée "PCI Multi-I/O Adapter resource allocation" (Allocation de ressources
pour l'adaptateur PCI multi E/S) dans la liste.
E. Par exemple, le port LPT et l'adresse E/S peuvent se présenter comme indiqué ci-dessous. L'adresse
réelle E/S dépend de votre système et est choisie de façon aléatoire dans un autre système. L'adresse
E/S ne varie pas tant que vous ne déplacez pas la carte PCI sur un autre emplacement.
Port Adresse E/S affectée par le système
Port (LPT3)
Guide de dépannage
1. Comment puis-je affecter les anciennes adresses 278 ou 378 au port LPT ?
Les contraintes du plug-and-play PCI et les limitations du système d'exploitation Windows ne vous permettent
PAS d'utiliser les anciennes adresses d'E/S ISA 278H et 378H avec Microsoft Windows 2000, XP, 2003, Vista,
7 et Linux.
2. Pourquoi mon périphérique parallèle ne fonctionne pas lorsqu'il est branché sur cette carte et fonctionne
lorsqu'il est branché sur le port LPT de la carte mère ?
A. Vérifiez que votre périphérique parallèle est correctement connecté au port LPT.
B. Vérifiez sur quel numéro de port PT vous vous êtes connecté.
C. Essayez un autre port LPT du câble.
D. Votre périphérique parallèle ne fonctionne que sous les anciennes adresses d'E/S ISA 278/378 et cette
carte n'est pas compatible avec ces adresses.

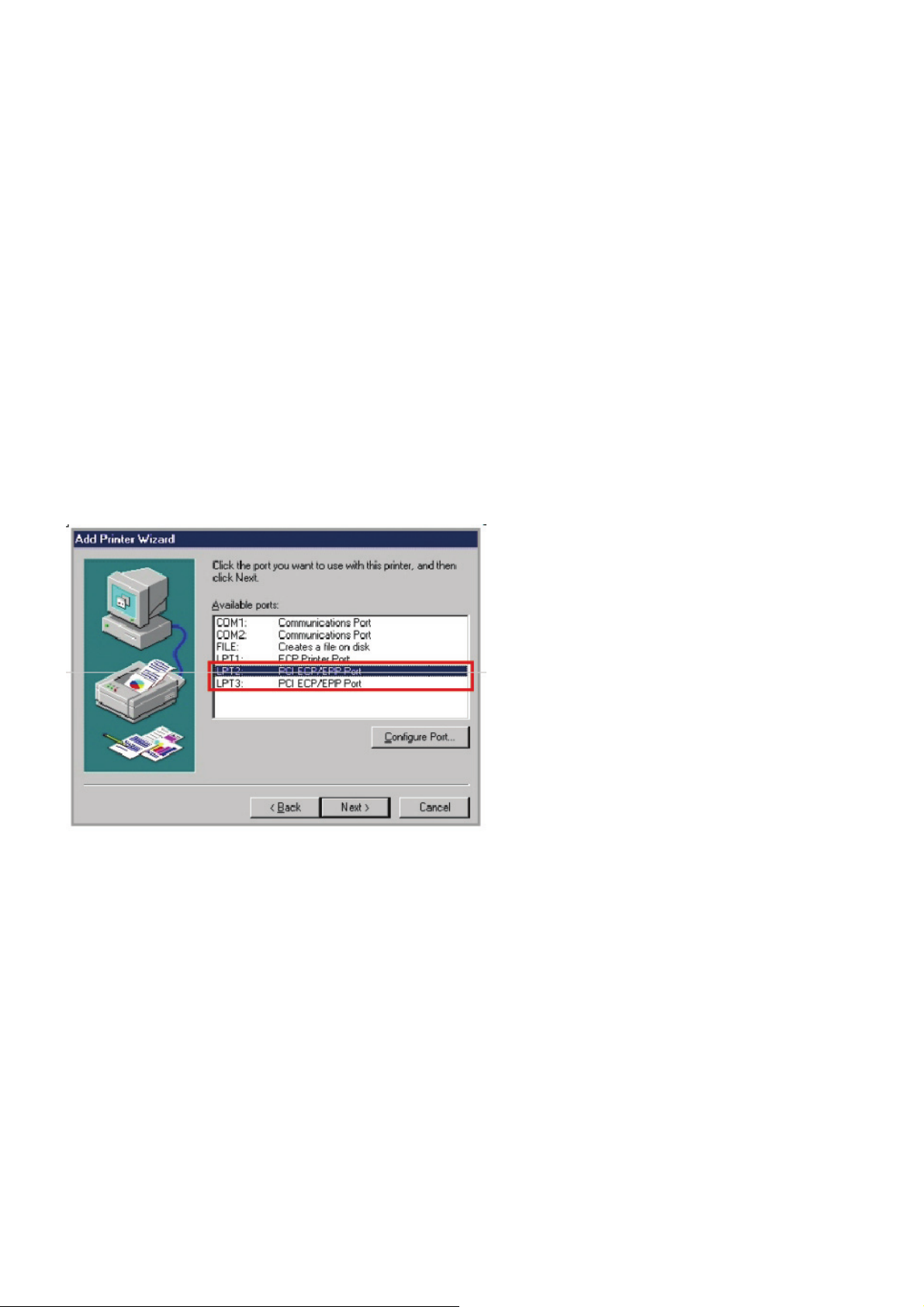

3. Comment puis-je ajouter mon périphérique parallèle (par exemple une imprimante) via le port LPT de la
carte ?
A. Vérifiez que votre périphérique parallèle est relié à la carte parallèle.
B. Sélectionnez Panneau de configuration– Imprimantes – Ajouter une imprimante. L'assistant "Assistant
Ajout d'imprimante" s'affiche sur l'écran.
C. Installez le pilote de l'imprimante et affectez le port PCI ECP/ EPP LPT2 ou LPT3 au périphérique.
Cliquez sur “Next” (Suivant) et terminez la procédure d'ajout d'une imprimante.
4. Comment puis-je sélectionner les différents modes de fonctionnement ECP/EPP/SPP/BPP ?
Sous l'une des versions du système d'exploitation Windows, par exemple XP ou Vista, la carte parallèle PCI
communique automatiquement avec le périphérique qui lui est connecté et s'auto-configure dans le mode qui
sied à ce périphérique. Par exemple, si la carte est connectée à une imprimante fonctionnant en mode SSP,
elle s'auto-configure pour communiquer avec l'imprimante également dans ce mode. Cela signifie que la
carte va établir une liaison avec le périphérique qui lui est connecté et se configure dans ce mode.
L'utilisateur n'a pas à sélectionner de mode particulier. Cette carte parallèle ne permet pas de forcer son
mode de fonctionnement via le pilote ou le BIOS !!
