TARJETA PCIe,
USB Type-C™ + USB A
Manual
DS-30225
1
ESTIMADO CLIENTE
Gracias por adquirir este producto. Para conseguir
un rendimiento y seguridad óptimos, lea
detenidamente estas instrucciones antes de
conectar, operar o utilizar este producto. Guarde
este manual para futuras consultas.
1.0 Descripción
La tarjeta PCIe con 2 puertos USB 3.1 es el
controlador host de bus serie universal xHCI de
nueva generación y une el sistema PCI Express con
el USB 3.1 de 2ª generación, conforme a la revisión
1.0 de la especificación USB 3.1 y la revisión 1.1 de
la especificación Intel eXtensible Host Controller
Interface. También es compatible con la nueva
función del USB 3.1 de 2ª generación, con múltiples
ENTRADAS para lograr el uso total de una tasa de
datos de 10 Gbps, aprovechando el ancho de banda
disponible del bus USB 3.1 de 2ª generación. La
tarjeta USB 3.1 paraPC, estaciones de trabajo,
servidores, etc.
2
2.0 Especificaciones
• Compatible con 2 PCI Express de 2ª generación o
1 de 3ª generación
• Compatible con un alto rendimiento de ancho de
banda con baja latencia
• Compatible con gestión de alimentación por
enlace PCI Express
• Conforme a la especificación PCI Express Base 3.0
• Conforme a la revisión 1.0 de la especificación
Universal Serial Bus 3.1
• Conforme a la revisión 1.1 de la especificación
eXtensible Host Controller Interface
• Conforme a la revisión 1.0 del protocolo SCSI
conectado con USB
• Hasta USB 3.1 de 2ª generación a 10 Gbps
• Compatible con 1 puerto USB 3.1 Type C y 1
puerto USB 3.1 Tipo A
• Retrocompatibilidad con función y dispositivos
USB anteriores
3
• Controladores compatibles con Windows 7,
Windows 8, Window 8.1 y Windows 10
• Compatible con varios kernels Linux
• Circuito integrado: ASM1142
3.0 Contenido del Paquete
Antes de usar la unidad, revise el embalaje y
asegúrese de que los siguientes artículos estén en
la caja:
• 1 tarjeta PCIe con 2 puertos USB3.1 Type C y A
• 1 manual de usuario
• 1 soporte de perfil bajo
• 1 CD
4.0 Requisitos del sistema
• Linux, Windows 7/Windows 8/Windows
8.1/Windows 10 32 bits o 64 bits
• Una ranura PCI-Express x4/x8/x16 disponible
4

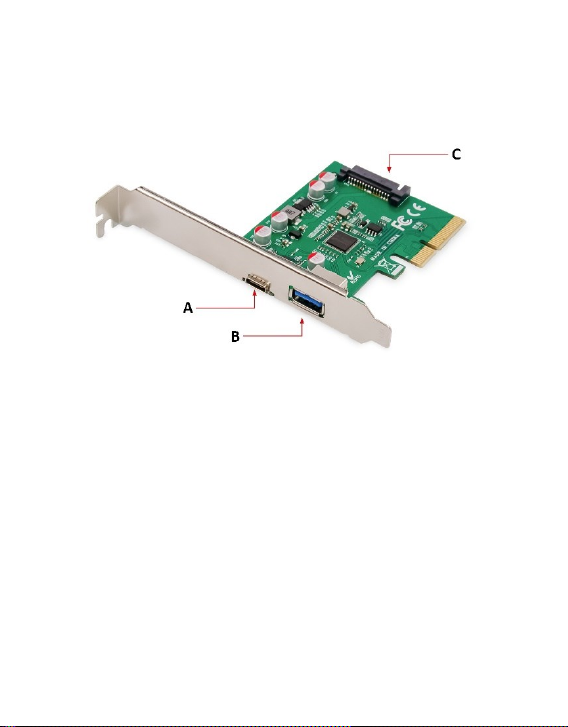

5.0 Descripción del hardware
A) USB Type-C™
B) USB 3.1 Tipo A
C) Conector de alimentación SATA
5
6.0 Instalación del hardware
1. Desconecte la alimentación de su ordenador.
2. Desenchufe el cable eléctrico y retire la cubierta
de su ordenador.
3. Extraiga el soporte de la ranura de una ranura
PCIe X 16 disponible.
4. Para instalar la tarjeta, alinee cuidadosamente
el conector bus de la tarjeta con la ranura PCIe
escogida en la placa base. Presione firmemente
la placa.
*La tarjeta PCI Express USB 3.1 debe estar
conectada con el cable de alimentación SATA al
conector de alimentación SATA
5. Vuelva a apretar el tornillo del soporte de la
ranura para fijar la tarjeta.
6. Vuelva a colocar la cubierta del PC y vuelva a
conectar el cable eléctrico.
6
7.0 Instalar controladores
Sistemas operativos Windows®
Para Windows 7 32 o 64 bits
1. Inserte el CD con el controlador de la tarjeta
PCIe con 2 puertos USB 3.1 en su unidad de
CD-ROM.
2. En el escritorio de Windows, haga clic en
“Equipo”.
3. Haga clic en la unidad de CD-ROM para buscar
los archivos del controlador.
Tipo: D:\USB3.1 ASM1142\Setup.exe, haga clic
en Aceptar. (cambie D: por la letra de su unidad
de CD-ROM)
4. Siga las instrucciones en pantalla para
completar la instalación.
7
Para Windows 8, Windows 8.1, Windows 10 32 o
64 bits
Utilice el controlador incluido para Windows 8,
Windows 8.1 y Windows 10 para completar la
instalación de los controladores
Verificar la instalación del controlador de
Windows®
Haga clic en la pestaña Administrador de
dispositivos, en Propiedades del Sistema, a lo cual
se accede desde el panel de control de Windows. Si
lo ha instalado correctamente, verá “ASMedia
USB3.1eXtensible Host controller”… instalado en la
sección Controladores de bus serie universal.
Soporte
Para ver más información y ajustes, consulte las
guías del usuario o póngase en contacto con
nosotros.
