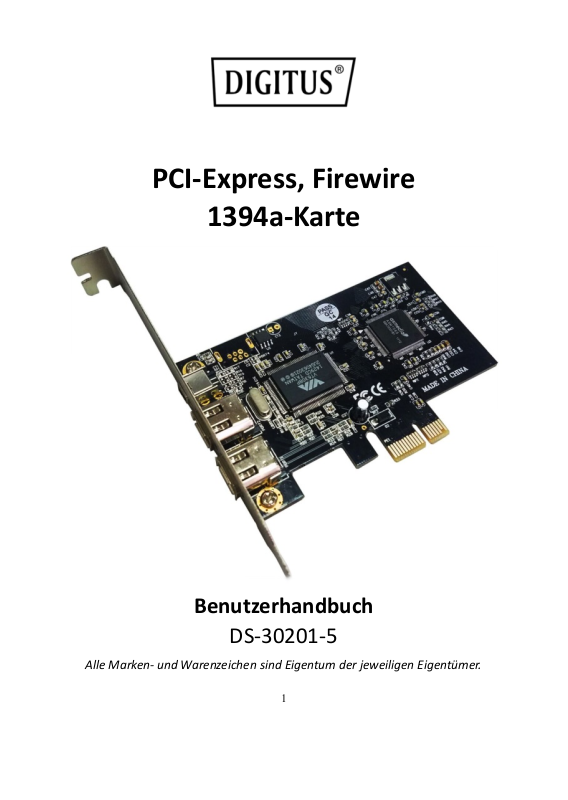

PCI-Express, Firewire
1394a-Karte
Benutzerhandbuch
DS-30201-5
Alle Marken- und Warenzeichen sind Eigentum der jeweiligen Eigentümer.
1
Merkmale und Vorteile
Erfüllt die 1394 Open HCI-Spezifikation v1.0 und v1.1
Erfüllt die PCI-Express-Basisspezifikation 1.1
Erfüllt die physikalischen Schichtdienste, die in IEEE Std
1394a-2000 definiert wurden
Erfüllt die PCI-Bus Strommanagementschnittstelle
Spezifikation R1.1
Bietet drei Kabelanschlüsse mit 100/200/400 Mbit/s
DMA-Kanäle mit 32 Bit für physisches Lesen oder
Schreiben des Speichers
2x externer 1394 Anschluss, 1x 1394 Minianschluss
(gemeinsame Nutzung)
Auf dem Chip befinden sich isochrone und asynchrone
FIFOs zum Senden und Empfangen von Paketen (2K für
allgemeinen Empfang plus 2K für die isochrone
Übertragung plus 2K für die asynchrone Übertragung)
Packungsinhalt
1 x PCI Express Karte, Firewire 1394a (2+1 Port)
1 x Firewire 400 Verbindungskabel,
4pin/M - 6pin/M, 0.7m
1 x Low profile bracket
Bedienungsanleitung
2
Hardwarebeschreibung
Bus-Schnittstelle
1x PCI-Express-Anschluss
2x 1394a
1x 1394 Mini
Systemanforderungen
Windows 98se/me/2000/2003 Server/Vista/2007
Server/Win7/Win8/Win10/Mac
Hardwareinstallation
1. Schalten Sie den Computer aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und
nehmen Sie das Gehäuse des Computers ab.
3. Entfernen Sie die Blende an einem PCIe-Steckplatzes.
4. Achten Sie beim Einsetzen der Karte darauf, dass der
Bussteckverbinder der Karte und der gewählte
PCIe-Steckplatz genau zueinander ausgerichtet sind.
Drücken Sie die Platine fest in den Schlitz.
5. Verbinden Sie die Stromversorgung des Systems mit
dem Stromanschluss der Platine.
6. Setzen Sie die Blende des Steckplatzes wieder ein und
ziehen Sie die Halteschraube zum Sichern der Karte gut
fest.
7. Setzen Sie das Gehäuse wieder auf den Computer und
schließen Sie das Netzkabel wieder an.
3
Treiber-Installation
Für dieses Produkt sind keine Treiber erforderlich.
Windows® 2000/XP/2003/Vista/Win7/Win8/Win10
findet automatisch den richtigen Treiber für die
Installation der FireWire-PCI-Karte mit 3 Anschlüssen.
Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte
Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung
fehlen, kann diese postalisch unter der unten genannten Herstelleradresse
angefordert werden.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany
