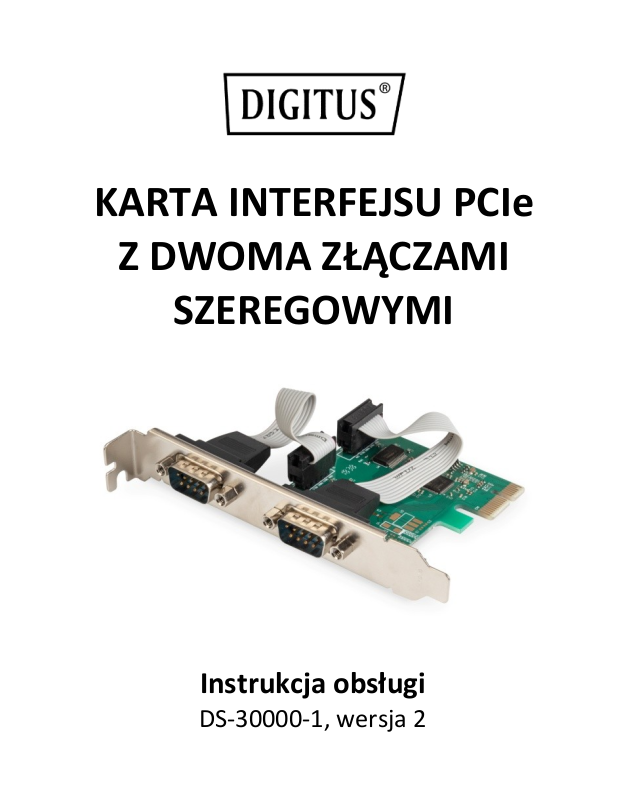

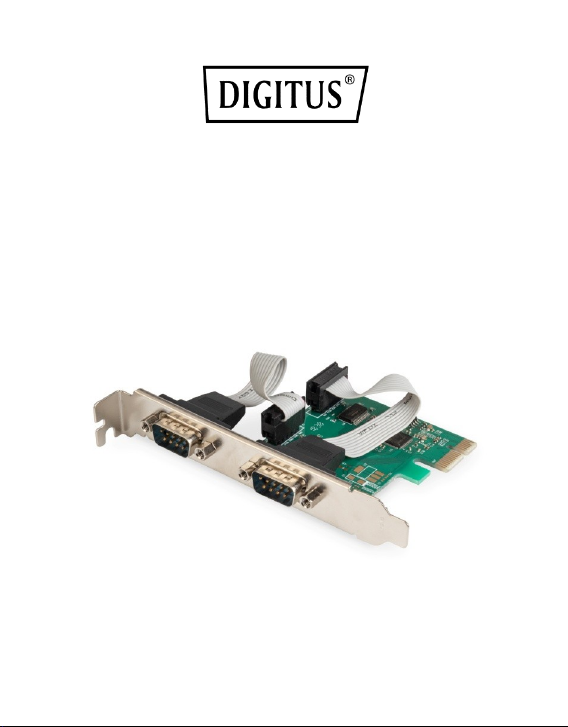

DIGITUS DS-30000-1 v.2 User guide

KARTA INTERFEJSU PCIe

Z DWOMA ZŁĄCZAMI

SZEREGOWYMI

Instrukcja obsługi

DS-30000-1, wersja 2

Opis

Karta interfejsu PCI Express z dwoma złączami
szeregowymi jest wyposażona w mikroukład
z kontrolerem punktu końcowego PCIe 2.0 Gen 1.
Dwa złącza szeregowe karty umożliwiają podłączanie
dodatkowych urządzeń zewnętrznych. Złącze
szeregowe obsługuje protokół RS-232 i szybkość
transmisji danych do 115 200 b/s. Jest również
wyposażone w sprzętowe i programowe sterowanie
przepływem.

Specyfikacja

 Jednoliniowy (x1) kontroler punktu końcowego

PCI Express z wbudowanym układem PHY

 Zgodny ze standardem PCI Express 2.0 Gen1
 Zgodny ze standardem PCI Power Management 1.2
 Obsługiwane systemy operacyjne:

Linux z jądrem 4.x / 3.x / 2.6.x, Windows XP /
Windows Vista / Windows 7 / Windows 8 /
Windows 8.1 / Windows 10 w wersji 32- lub
64-bitowej

2

Interfejs złącza szeregowego

 Dwa złącza RS-232
 Pełne sterowanie modemem szeregowym
 Obsługa sprzętowego i programowego sterowania

przepływem

 Obsługa bitów danych: 5, 6, 7, 8 i 9
 Obsługa bitów parzystości: parzystość,

nieparzystość, brak, spacja i znak

 Obsługa niestandardowej szybkości transmisji przez

wewnętrzny układ PLL

 Obsługa 256-bajtowych buforów FIFO na kanałach

transmisji i odbioru obu złączy szeregowych

 Obsługa funkcji zdalnego wznawiania pracy

i zarządzania zasilaniem

 Obsługa wolnego trybu IrDA (do 115 200 b/s) na

wszystkich złączach szeregowych

3

Zawartość pakietu z produktem

 1 x Karta interfejsu PCIe z dwoma złączami

szeregowymi

 1 x Podręcznik użytkownika
 1 x dysk CD
 1 x Wspornik niskoprofilowy

Wymagania systemowe

 Linux, Windows XP / Windows Vista / Windows 7 /

Windows 8 / Windows 8.1 / Windows 10 w wersji
32- lub 64-bitowej

 Dostępne gniazdo PCI Express x1

Instalacja sprzętu

1. Wyłącz komputer i odłącz jego przewód zasilający

2. Zdejmij osłonę obudowy komputera i wyjmij
zaślepkę z gniazda PCIe zgodnego ze złączem karty
PCIe

4

3. Włóż złącze karty PCIe do gniazda i przymocuj
wspornik do obudowy

4. Załóż osłonę obudowy komputera, a następnie
podłącz przewód zasilający

5. Włącz komputer

Instalacja sterowników

Systemy operacyjne Windows®

Sterowniki może instalować tylko użytkownik

z uprawnieniami administratora w systemie
operacyjnym.

1. Włóż płytę CD ze sterownikami dla karty interfejsu
szeregowego PCIe AX99100 2x do stacji CD-ROM.

2. Jeżeli zostanie wyświetlone okno Kreator

znajdowania nowego sprzętu (Found New

Hardware Wizard), kliknij przycisk Cancel.

3. Znajdź stację CD-ROM i wyświetl pliki znajdujące się
na płycie.

4. Uruchom program instalacyjny sterownika dla
posiadanego systemu:

5

W przypadku systemów Windows XP / Windows
Vista / Windows 7:

Wersja 32-bitowa:

D:\Ax99100\xp.vista.win7\AX99100_Win7_Vista_XP_
32bit_Driver_v1.12.2.0_WHCK\ AX99100_Setup.exe

Wersja 64-bitowa:

D:\Ax99100\xp.vista.win7\AX99100_Win7_Vista_XP_
64bit_Driver_v1.12.2.0_WHCK\ AX99100_Setup.exe

W przypadku systemów Windows 8 / Windows 8.1
/ Windows 10:

Wersja 32-bitowa:

D:\Ax99100\win8.win8.1\win10\AX99100_Win10_8.x_
32bit_Driver_v1.18.2.0_WHCK\ AX99100_Setup.exe

Wersja 64-bitowa:

D:\Ax99100\win8.win8.1\win10\AX99100_Win10_8.x_
64bit_Driver_v1.18.2.0_WHCK\ AX99100_Setup.exe

5. Kliknij plik „AX99100_Setup.exe”

6. Postępuj zgodnie z instrukcjami wyświetlanymi
na ekranie, aby ukończyć instalację

6

Weryfikowanie instalacji sterownika
dla systemu Windows®

Kliknij kartę Menedżer urządzeń w oknie Właściwości
systemu, dostępnym w Panelu sterowania systemu

Windows. W przypadku korzystania z karty 2S
w obszarze Porty (COM i LPT) powinny być widoczne

dwie pozycje „AX99100 PCIe to High Speed Serial
Port”.

Pomoc techniczna

Aby uzyskać więcej informacji i opisy ustawień,
korzystaj z podręczników użytkownika lub skontaktuj
się z producentem.
