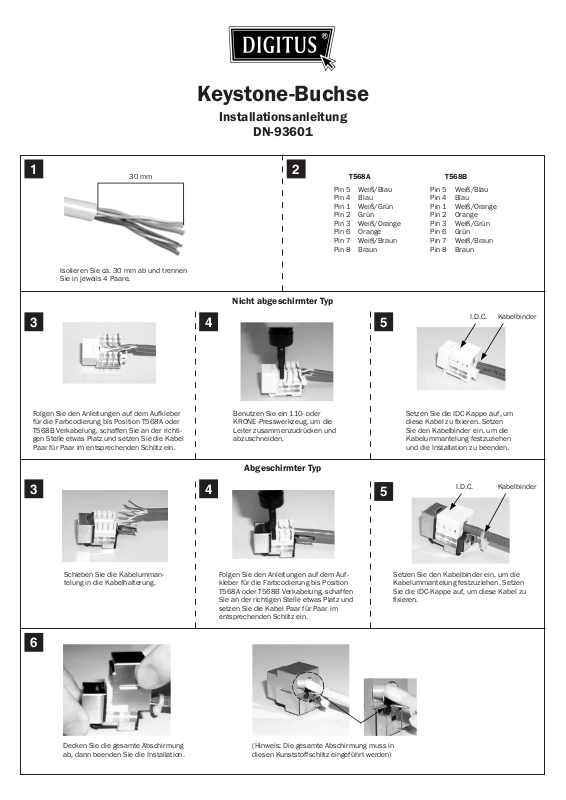

Digitus DN-93601 Installation Guide [de]

Keystone-Buchse

Installationsanleitung

DN-93601

1

Isolieren Sie ca. 30 mm ab und trennen
Sie in jeweils 4 Paare.

30 mm

3

Folgen Sie den Anleitungen auf dem Aufkleber
für die Farbcodierung bis Position T568A oder
T568B Verkabelung, schaffen Sie an der richti­gen Stelle etwas Platz und setzen Sie die Kabel
Paar für Paar im entsprechenden Schlitz ein.

2

T568A

Pin 5 Weiß/Blau
Pin 4 Blau
Pin 1 Weiß/Grün
Pin 2 Grün
Pin 3 Weiß/Orange
Pin 6 Orange
Pin 7 Weiß/Braun
Pin 8 Braun

Nicht abgeschirmter Typ

4 5

Benutzen Sie ein 110- oder
KRONE-Presswerkzeug, um die
Leiter zusammenzudrücken und
abzuschneiden.

T568B

Pin 5 Weiß/Blau
Pin 4 Blau
Pin 1 Weiß/Orange
Pin 2 Orange
Pin 3 Weiß/Grün
Pin 6 Grün
Pin 7 Weiß/Braun
Pin 8 Braun

I.D.C. Kabelbinder

Setzen Sie die IDC-Kappe auf, um
diese Kabel zu xieren. Setzen
Sie den Kabelbinder ein, um die
Kabelummantelung festzuziehen
und die Installation zu beenden.

Abgeschirmter Typ

3

Schieben Sie die Kabelumman­telung in die Kabelhalterung.

4

Folgen Sie den Anleitungen auf dem Auf­kleber für die Farbcodierung bis Position
T568A oder T568B Verkabelung, schaffen
Sie an der richtigen Stelle etwas Platz und
setzen Sie die Kabel Paar für Paar im
entsprechenden Schlitz ein.

5

Setzen Sie den Kabelbinder ein, um die
Kabelummantelung festzuziehen. Setzen
Sie die IDC-Kappe auf, um diese Kabel zu
xieren.

I.D.C. Kabelbinder

6

Decken Sie die gesamte Abschirmung
ab, dann beenden Sie die Installation.

(Hinweis: Die gesamte Abschirmung muss in
diesen Kunststoffschlitz eingeführt werden)
