Digitus DN-93502, DN-93603, DN-93604, DN-93615 Installation Guide [ml]

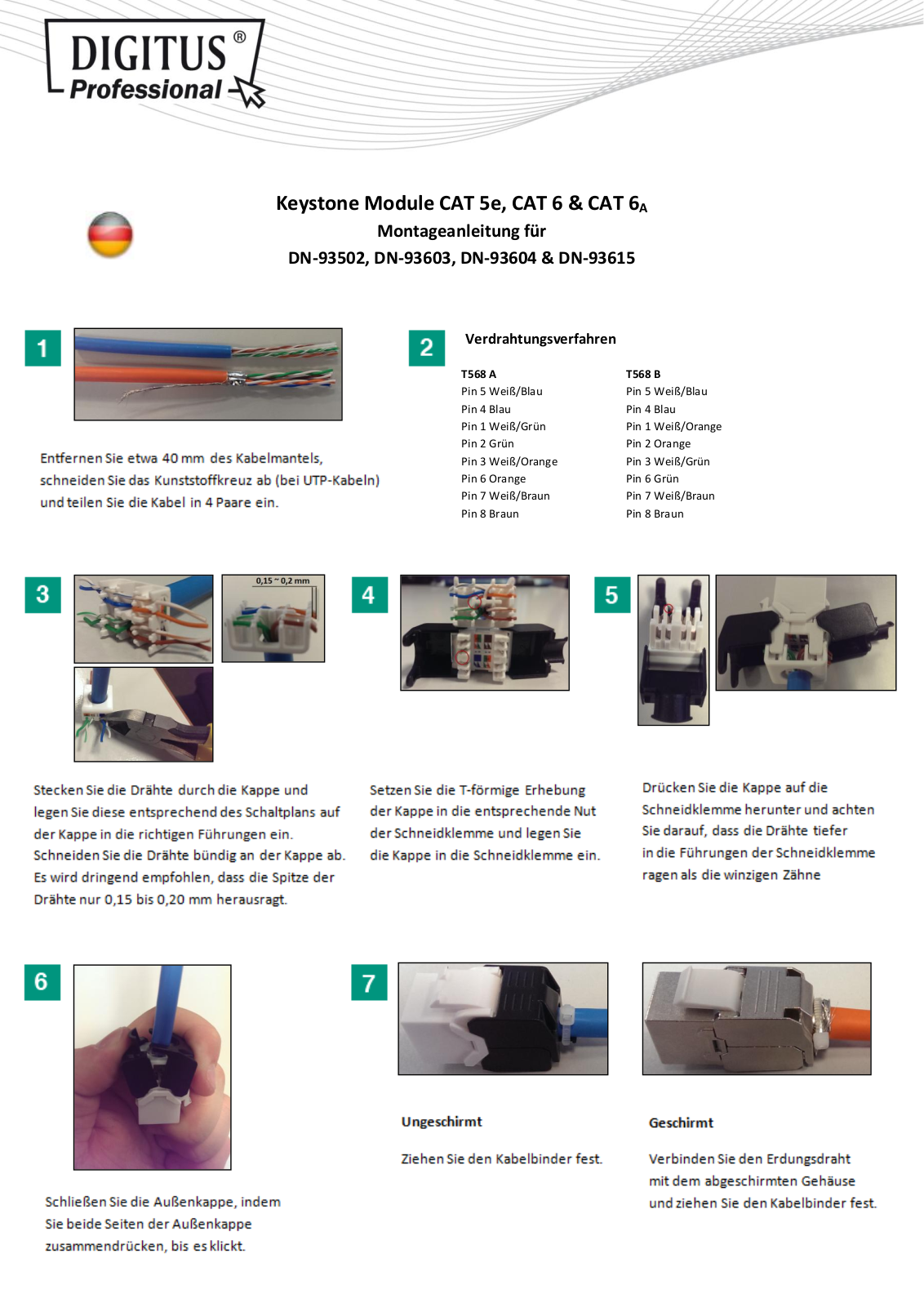

Keystone Module CAT 5e, CAT 6 & CAT 6A

Montageanleitung für

DN-93502, DN-93603, DN-93604 & DN-93615

Verdrahtungsverfahren

T568 A T568 B

Pin 5 Weiß/Blau Pin 5 Weiß/Blau
Pin 4 Blau Pin 4 Blau
Pin 1 Weiß/Grün Pin 1 Weiß/Orange
Pin 2 Grün Pin 2 Orange
Pin 3 Weiß/Orange Pin 3 Weiß/Grün
Pin 6 Orange Pin 6 Grün
Pin 7 Weiß/Braun Pin 7 Weiß/Braun
Pin 8 Braun Pin 8 Braun

Keystone Modules CAT 5e, CAT 6 & CAT 6A

Assembly Instruction for

DN-93502, DN-93603, DN-93604 & DN-93615

Wiring Configurations

T568 A T568 B

Pin 5 White/Blue Pin 5 White/Blue
Pin 4 Blue Pin 4 Blue
Pin 1 White/Green Pin 1 White/Orange
Pin 2 Green Pin 2 Orange
Pin 3 White/Orange Pin 3 White/Green
Pin 6 Orange Pin 6 Green
Pin 7 White/Brown Pin 7 White/Brown
Pin 8 Brown Pin 8 Brown
