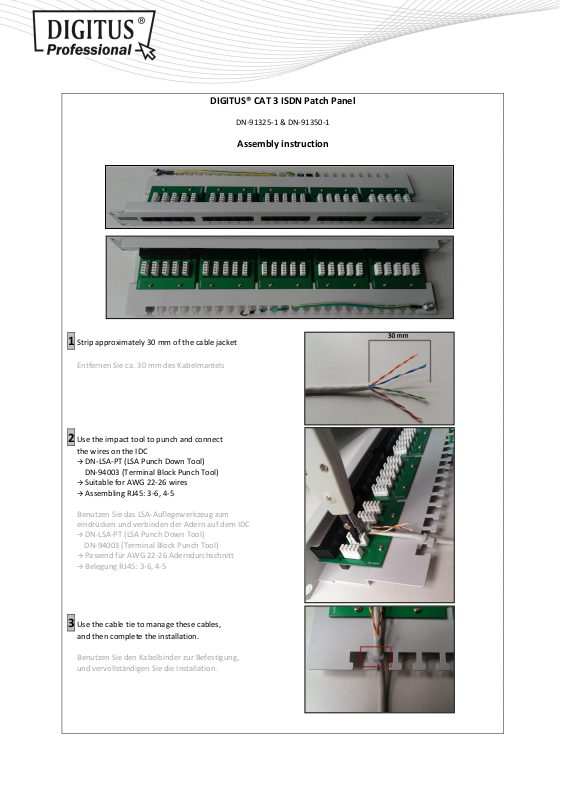

DIGITUS® CAT 3 ISDN Patch Panel

DN-91325-1 & DN-91350-1

Assembly instruction

1 Strip approximately 30 mm of the cable jacket

Entfernen Sie ca. 30 mm des Kabelmantels

2 Use the impact tool to punch and connect

the wires on the IDC
 DN-LSA-PT (LSA Punch Down Tool)
DN-94003 (Terminal Block Punch Tool)
 Suitable for AWG 22-26 wires
 Assembling RJ45: 3-6, 4-5

Benutzen Sie das LSA-Auflegewerkzeug zum

eindrücken und verbinden der Adern auf dem IDC
 DN-LSA-PT (LSA Punch Down Tool)
DN-94003 (Terminal Block Punch Tool)
 Passend für AWG 22-26 Aderndurchschnitt
 Belegung RJ45: 3-6, 4-5

3 Use the cable tie to manage these cables,

and then complete the installation.

Benutzen Sie den Kabelbinder zur Befestigung,

und vervollständigen Sie die Installation.
