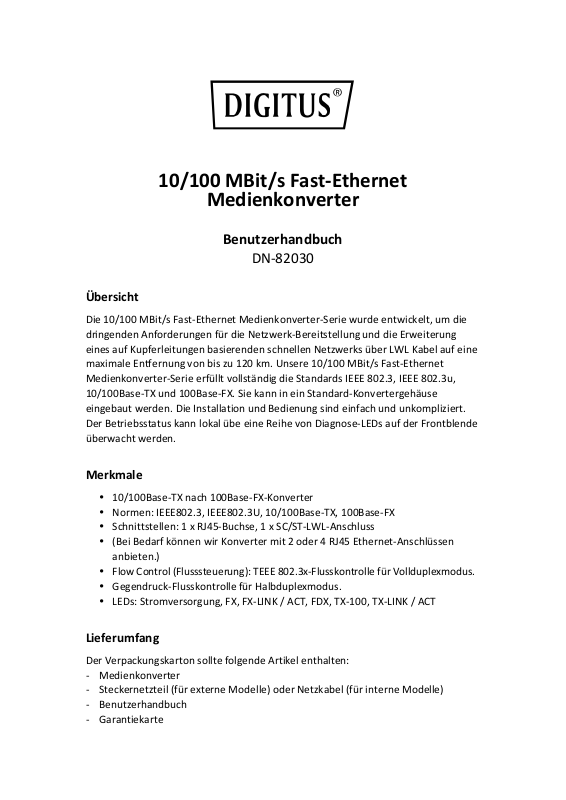

10/100 MBit/s Fast-Ethernet
Medienkonverter
Benutzerhandbuch
DN-82030
Übersicht
Die 10/100 MBit/s Fast-Ethernet Medienkonverter-Serie wurde entwickelt, um die
dringenden Anforderungen für die Netzwerk-Bereitstellung und die Erweiterung
eines auf Kupferleitungen basierenden schnellen Netzwerks über LWL Kabel auf eine
maximale Entfernung von bis zu 120 km. Unsere 10/100 MBit/s Fast-Ethernet
Medienkonverter-Serie erfüllt vollständig die Standards IEEE 802.3, IEEE 802.3u,
10/100Base-TX und 100Base-FX. Sie kann in ein Standard-Konvertergehäuse
eingebaut werden. Die Installation und Bedienung sind einfach und unkompliziert.
Der Betriebsstatus kann lokal übe eine Reihe von Diagnose-LEDs auf der Frontblende
überwacht werden.
Merkmale
10/100Base-TX nach 100Base-FX-Konverter
Normen: IEEE802.3, IEEE802.3U, 10/100Base-TX, 100Base-FX
Schnittstellen: 1 x RJ45-Buchse, 1 x SC/ST-LWL-Anschluss
(Bei Bedarf können wir Konverter mit 2 oder 4 RJ45 Ethernet-Anschlüssen
anbieten.)
Flow Control (Flusssteuerung): TEEE 802.3x-Flusskontrolle für Vollduplexmodus.
Gegendruck-Flusskontrolle für Halbduplexmodus.
LEDs: Stromversorgung, FX, FX-LINK / ACT, FDX, TX-100, TX-LINK / ACT
Lieferumfang
Der Verpackungskarton sollte folgende Artikel enthalten:
- Medienkonverter
- Steckernetzteil (für externe Modelle) oder Netzkabel (für interne Modelle)
- Benutzerhandbuch
- Garantiekarte
Bitte informieren Sie Ihren Vertriebsmitarbeiter sofort, wenn einer der Artikel fehlt
oder beschädigt ist.
Installation
• Verbinden Sie das LWL-Kabel vom Medienkonverter mit dem LWL-Netzwerk. Die
LWL-Verbindungen müssen aufeinander abgestimmt werden – Sendebuchse zu
Empfangsbuchse. Das TX- und das RX-LWL-Kabel müssen an beiden Enden
gekoppelt werden.
• Verbinden Sie ein UTP-Kabel vom 10/100 Base-T-Netzwerk mit dem
RJ-45-Anschluss des Medienkonverters.
• Schließen Sie das Steckernetzteil an den Medienkonverter an und kontrollieren
Sie, ob die Stromversorgungs-LED leuchtet. Die LEDs TX-LINK / ACT und FX-LINK /
ACT leuchten auf, wenn alle Kabelverbindungen ordnungsgemäß hergestellt
wurden.
Tabelle 1:
Abb. 1: Vorderseite des Dual-LWL-Medienkonverters
Abb. 2: Vorderseite des Einzel-LWL-Medienkonverters
Beschreibung der LEDs
LED-Kontrollleuchte Status Beschreibung
PWR
100 MBit/s
TX Link / Act Ein
Ein Die Stromversorgung ist normal
Aus Die Stromversorgung ist ausgefallen
Ein
Aus
Die Verbindungsgeschwindigkeit des TP-Anschlusses
beträgt 100 MBit/s
Die Verbindungsgeschwindigkeit des TP-Anschlusses
beträgt 10 MBit/s
Anzeige des Verbindungsstatus für die elektrische
Verbindung.
„EIN“ zeigt an, dass die elektrische Verbindung
ordnungsgemäß hergestellt wurde.
FX Link / Act
Blinkt
Ein
Aktive Statusanzeige der elektrischen Verbindung
„Blinken“ zeigt an, dass Daten übertragen werden
Anzeige des Verbindungsstatus für die
LWL-Verbindung
„EIN“ zeigt an, dass die elektrische Verbindung
ordnungsgemäß hergestellt wurde.
Blinkt
Ein Der LWL-Anschluss arbeitet im Vollduplexmodus
FDX / COL
Aus Der LWL-Anschluss arbeitet im Halbduplexmodus
Ein LWL-Signal erkannt
SD
Aus Kein LWL-Signal erkannt
Aktive Statusanzeige der LWL-Verbindung
„Blinken“ zeigt an, dass Daten übertragen werden
Technische Daten
1. Standard-Protokolle: IEEE 802.3 10Base-T-Standard
IEEE 802.3u 100Base-TX/FX-Standard
2. Anschlüsse: Ein RJ-45-Anschluss, ein SC/ST-LWL-Anschluss.
3. Betriebsarten: Vollduplex- oder Halbduplexmodus
4. Stromversorgungsoptionen: Extern: 5 V DC, 1 A
Intern: 110 bis 265 V AC, 48 V DC
5. Umgebungstemperatur: 0 °C bis 60 °C
6. Relative Luftfeuchtigkeit: 5 % bis 90 %
7. TP-Kabel: Cat5 UTP-Kabel
8. LWL: 50 / 125, 62,5 / 125 µm Multimodus-LWL; 9 / 125, 10 / 125 µm
Singlemodus-LWL.
9. Abmessungen:
Externe Stromversorgung: 26 mm x 71 mm x 94 mm
Integrierte Stromversorgung: 40mm x 110mm x 140mm
Vorsicht:
1. Dieses Produkt wurde für den Gebrauch in Innenräumen bestimmt.
2. Stecken Sie die Staubabdeckung auf die LWL-Schnittstelle, wenn sie nicht
verwendet wird.
3. Sie dürfen nicht mit bloßen Augen in das Ende des TX-LWL-Übertragungskabels
blicken.
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den
Anforderung und Vorschriften der Richtlinien 2014/30/EU und RoHS 2011/65/EU befindet. Die
vollständige Konformitätserklärung können Sie postalisch unter der unten genannten
Herstelleradresse anfordern.
Warnung:
Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich
Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden,
angemessene Maßnahmen durchzuführen.
