Page 1
WLAN AC 433 Mbps Dual Band
USB 2.0 Adapter
DN-70560
DN-70565
Bedienungsanleitung
DN-70560 • DN-70565
1 / 43
Page 2
KAPITEL 1. Einleitung .................................................................................. 3
1.1 Produktmerkmale ............................................................................. 3
1.2 Packungsinhalt ................................................................................. 3
1.3 Beschreibung der Anzeige ............................................................... 3
KAPITEL 2. Kurzanleitung zur Installation ................................................. 4
2.1 Installation der Gerätetreiber ............................................................ 4
2.2 Mit einem WLAN Access Point verbinden ........................................ 7
2.2.1 Client-Dienstprogramm ........................................................... 7
2.2.2 Windows Zero-Konfiguration ................................................. 12
KAPITEL 3. Client-Dienstprogramm .......................................................... 18
3.1 Verbindungsprofil-Verwaltung ......................................................... 18
3.1.1 Neues Profil hinzufügen ........................................................ 19
3.1.2 Vorhandenes Profil entfernen................................................ 22
3.1.3 Vorhandenes Profil bearbeiten .............................................. 23
3.1.4 Vorhandenes Profil kopieren ................................................. 24
3.1.5 Als Standardprofil einstellen .................................................. 25
3.2 Netzwerkstatistik, allgemeine Informationen und Status anzeigen . 25
3.2.1 Allgemeine Informationen ..................................................... 25
3.2.2 Status .................................................................................... 26

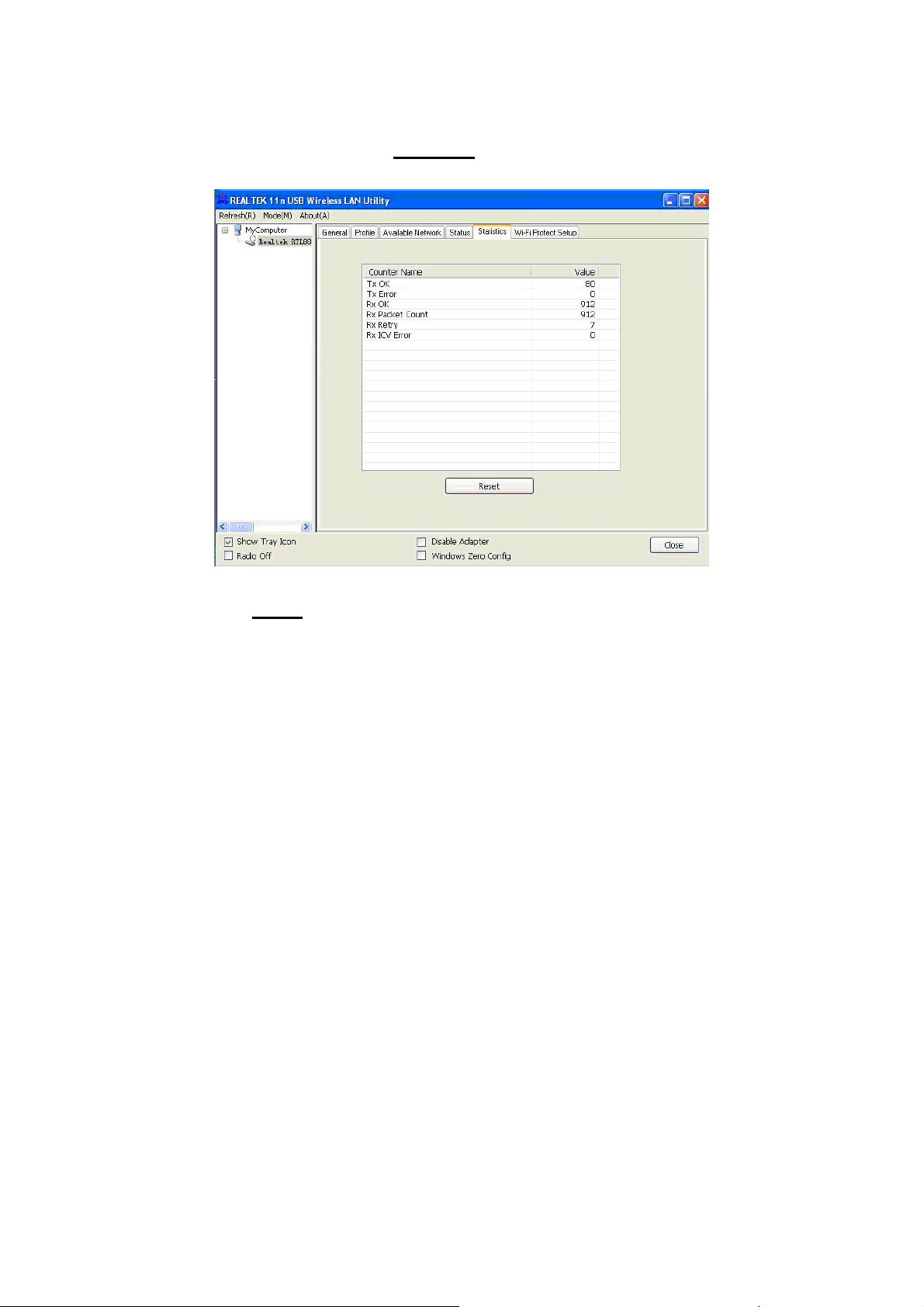

3.2.3 Netzwerkstatistiken anzeigen ................................................ 27
3.3 Verschiedene Einstellungen ........................................................... 28
3.4 Eine sichere Verbindung mit dem AP über WPS herstellen ........... 29
3.4.1 PIN-Code .............................................................................. 31

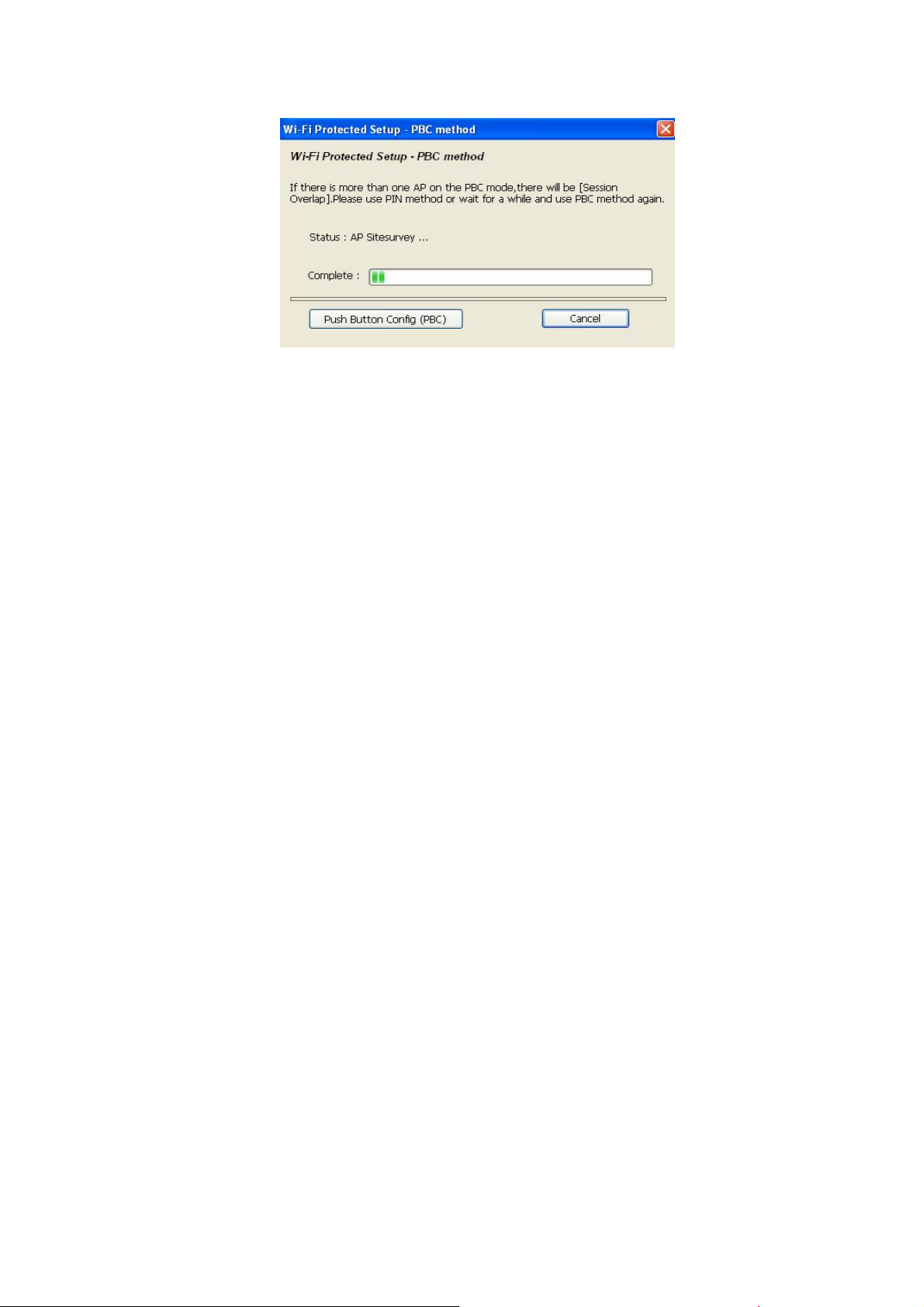

3.4.2 Drucktaste ............................................................................. 33
KAPITEL 4. Software AP-Funktion ............................................................ 35

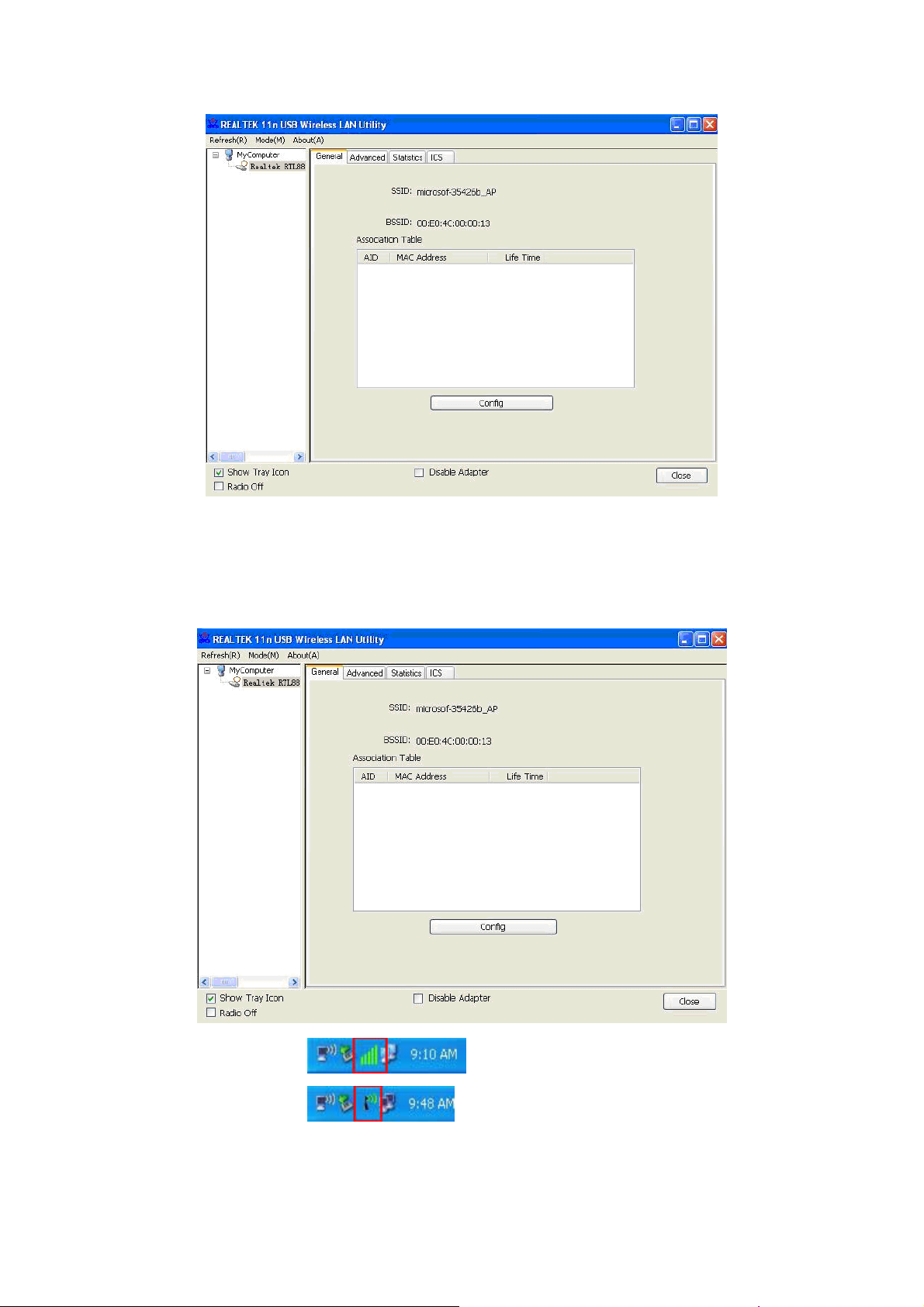

4.1 Umschalten zwischen AP- und Station-Modus ............................... 35

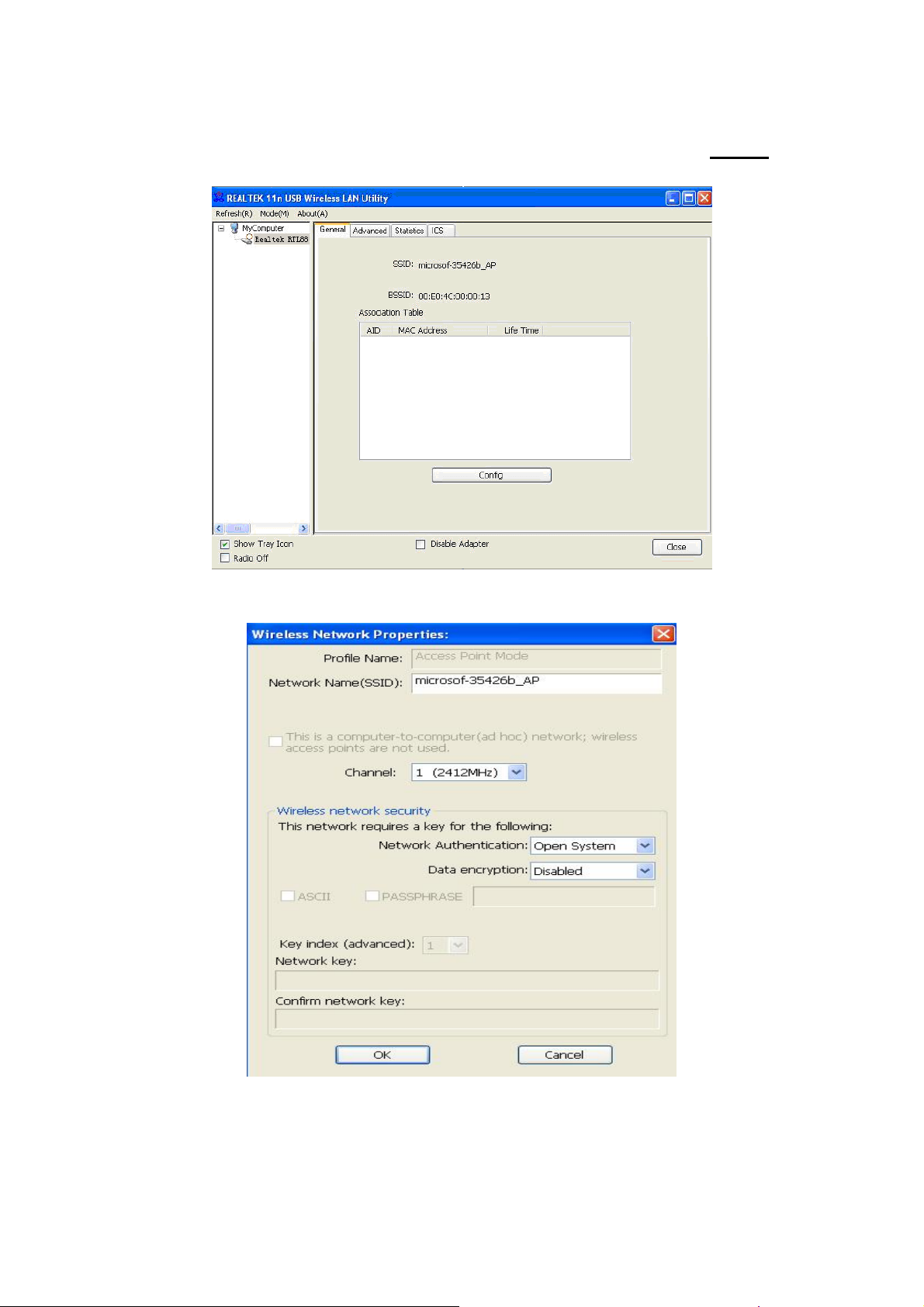

4.1.1 SSID und Kanal konfigurieren ............................................... 37
4.1.2 Soft - AP-Sicherheit einrichten .............................................. 38
4.2 Erweiterte Einstellungen ................................................................. 39
4.3 WLAN-Statistiken ........................................................................... 40

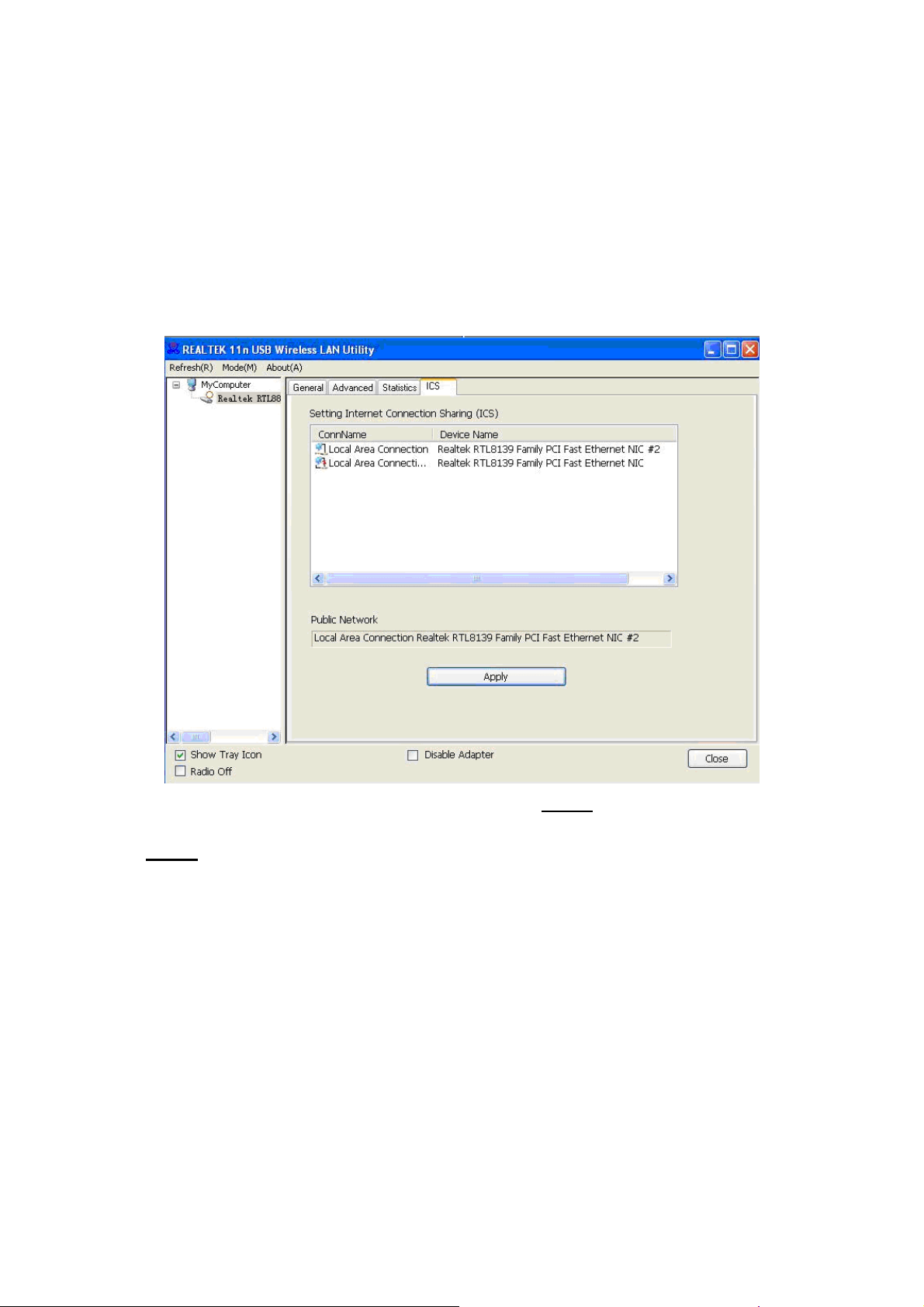

4.4 Gemeinsame Nutzung der Internetverbindung (ICS) ..................... 41
KAPITEL 5. Fehlerbehebung...................................................................... 41
2 / 43
Page 3
KAPITEL 1. Einleitung
Vielen Dank für den Kauf des 802.11b / g / n / a / ac USB-Adapters! Dieser
Adapter hat eine sehr kleine Bauform und er kann in einen freien USB-Port
gesteckt werden. Dieser WLAN Adapter ist auch, zusätzlich zu den
allgemeinen WLAN 802.11b / g / n-Standards, mit 802.11ac kompatibel - die
Datenübertragungsrate beträgt 150 / 433 Mbit / s und ist somit dreimal
schneller als ein 802.11g Wireless-Network!
1.1 Produktmerkmale
◆ Entspricht IEEE 802.11ac, IEEE 802.11a, IEEE 802.11n, IEEE 802.11g und
IEEE 802.11b Standard
◆ USB 2.0-Anschluss
◆ Empfangs- und Senderate mit 150 / 433 Mbps
◆ Unterstützt 20 MHz / 40 MHz / 80 MHz Frequenzbreite
◆ Erkennt automatisch die Netzwerkübertragungsgeschwindigkeit und ändert
diese
◆ Zwei Betriebsmodi: Infrastruktur und Ad-hoc
◆ Unterstützt Soft-AP, um Ihr WLAN-Netzwerk einzurichten
◆ Unterstützt die 64 / 128-Bit Verschlüsselungsmethoden WEP, WPA, WPA2
und den Sicherheits-Authentifizierungsstandard 802.1x
◆ Unterstützt die WPS (Wi-Fi Protected Setup) Verschlüsselungsmethode,
damit Sie sich keine langen Passwörter merken müssen
◆ Einfaches Plug and Play
◆ Unterstützt Windows XP / VISTA / Win7 / Win8 / Win10 / Linux / Macintosh
1.2 Packungsinhalt
Die folgenden Dinge sollten sich in ihrem Paket befinden:
◆ 1 x WLAN USB-Adapter 802.11b / g / n / a / ac
◆ 1 x CD (einschließlich Treiber / Dienstprogrammen / Benutzerhandbuch)
Bemerkung: Sollte etwas der aufgeführte Verpackungsinhalt nicht vollständig
oder beschädigt sein, so wenden Sie sich bitte direkt an den Fachhändler, bei
dem Sie das Produkt erworben haben.
1.3 Beschreibung der Anzeige
Eine LED-Anzeige blinkt, wenn eine Datenkommunikation stattfindet.
3 / 43
Page 4
KAPITEL 2. Kurzanleitung zur Installation
Dieses Kapitel unterstützt Sie beim Gebrauch im Lieferumfang enthaltenen
CD-ROM, welche die Treiber und das Client-Dienstprogramm enthält.
2.1 Installation der Gerätetreiber
Bitte beachten Sie die folgenden Anweisungen zur Installation Ihres neuen
WLAN USB-Adapters:
2.1.1
Wenn der Computer eingeschaltet ist, stecken Sie den USB WLAN-Stick in
einen freien USB 2.0 Port Ihres Computers. Niemals den Stick mit Gewalt
einstecken. Wenn es sich nicht richtig einstecken lässt, drehen Sie den Stick
um und versuchen Sie es erneut.
2.1.2
Folgende Meldung wird auf Ihrem Computerbildschirm angezeigt, klicken Sie
auf „Cancel / Close“.
Windows XP
4 / 43
Page 5
Windows Vista und Windows 7/8/10
2.1.3
Legen Sie die Treiber-CD in Ihr CD-ROM-Laufwerk ein. Der unten dargestellte
Autorun-Bildschirm öffnet sich. Falls nicht, doppelklicken Sie auf der CD auf
„autorun.exe“.
Klicken Sie auf „Install Driver“ um die Installation zu starten
2.1.4
Die Installationsbeschreibungen werden angezeigt.
Klicken Sie zum Fortsetzen auf „Next“
5 / 43
Page 6
2.1.5
Wenn die Installation abgeschlossen ist, werden Sie aufgefordert, den
Computer neu zu booten. Klicken Sie auf „Finish“ und starten Sie den
Computer neu, um die Installation der Treiberdateien zu beenden.
6 / 43
Page 7
2.1.6
In der Taskleiste wird in der Nähe des Uhrsymbols ein neues Symbol
angezeigt:
Klicken Sie mit der linken Maustaste auf das Symbol, um das
WLAN-Konfigurationsdienstprogramm aufzurufen und klicken Sie mit der
rechten Maustaste auf das Symbol, um das Schnellmenü des
Konfigurationsdienstprogramms anzuzeigen. Dieses Symbol verwendet auch
verschiedene Farben, um den Status der WLAN-Verbindung anzuzeigen:
WLAN-Verbindung ist hergestellt, guter Signalempfang.
WLAN-Verbindung ist hergestellt, schwacher Signalempfang.
Verbindung ist noch nicht hergestellt.
WLAN-Karte nicht erkannt.
Für detaillierte Anweisungen zum WLAN-Konfigurationsdienstprogramm siehe
nächstes Kapitel.
2.2 Mit einem WLAN Access Point verbinden
Um ein WLAN zu verwenden, müssen Sie sich zuerst mit einem WLAN Access
Point verbinden. Sie können entweder das Client-Dienstprogramm (wird mit
dem Netzwerkkartentreiber mitgeliefert) oder das Windows
Zero-Konfigurations-Dienstprogramm (wird mit dem Windows-Betriebssystem
mitgeliefert) verwenden.
2.2.1 Client-Dienstprogramm
Bitte beachten Sie die folgenden Anweisungen zur Verwendung des
Client-Konfigurations-Dienstprogramms, um eine Verbindung mit dem WLAN
Access Point herzustellen.
7 / 43
Page 8
1. Klicken Sie mit der linken Maustaste auf das Symbol des
Client-Konfigurations-Dienstprogramms unten rechts auf dem
Computerdesktop. Das Konfigurationsmenü wird angezeigt:
HIER!
2. Das WLAN-Dienstprogramm öffnet sich. Klicken Sie auf den Menüpunkt
„Available Network“, um WLAN Access Points in der Nähe zu suchen.
8 / 43
Page 9
3. Bitte warten Sie einen Augenblick. Es werden hier alle WLAN Access
Points angezeigt, die für diese WLAN-Karte erreichbar sind.
Wenn der WLAN Access Point, mit dem Sie sich verbinden möchten, hier
nicht angezeigt wird, klicken Sie auf die Schaltfläche „Refresh“, um erneut
nach WLAN Access Points zu suchen. Wenn der gesuchte WLAN-Access
Point immer noch nicht angezeigt wird, bewegen Sie den Computer näher
zum Access Point.
Wenn der gesuchte Access Point in der Liste erscheint, klicken Sie ihn mit
der linken Maustaste an und doppelklicken Sie anschließend auf ihn oder
klicken Sie auf „Add to Profile“.
4. Wenn ein Passwort (auch bekannt als „Netzwerkschlüssel“) erforderlich ist,
um auf den WLAN Access Point zuzugreifen, geben Sie bitte den „Network
key“ ein (und geben Sie ihn erneut unter „Confirm network key“ zur
Bestätigung ein). Klicken Sie auf „OK“, wenn das Passwort richtig
eingegeben wurde.
Bemerkung: Netzwerk-Sicherheitstyp („Network Authentication“ und
„Data encryption“) werden basierend auf den Sicherheitseinstellungen
des WLAN Access Points automatisch ausgewählt. Sie müssen diese
9 / 43
Page 10
Einstellungen nicht ändern.

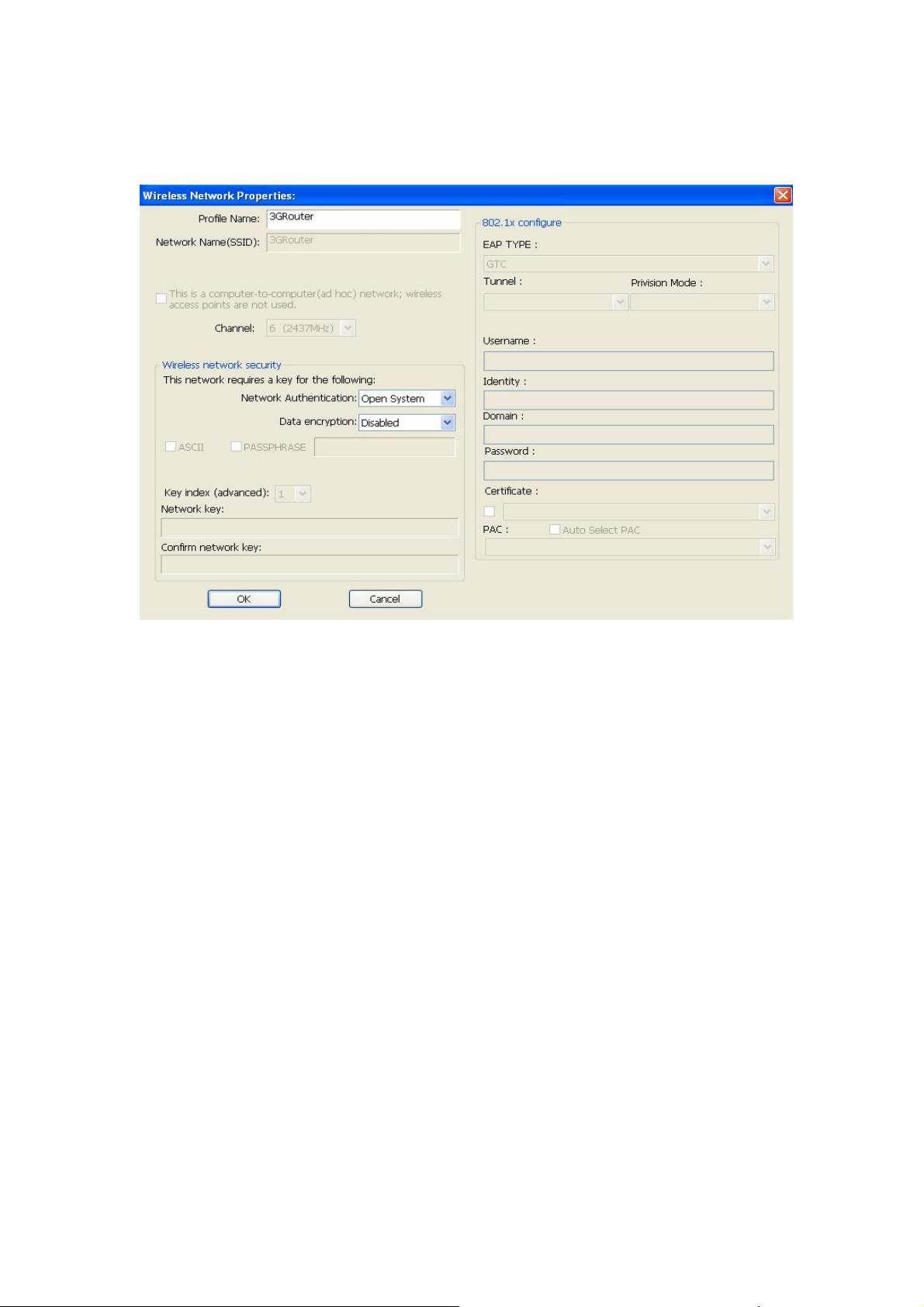

Alle Optionen auf dieser Seite werden entsprechend zum Access Point
automatisch ausgefüllt, den Sie zum Profil hinzufügen möchten. Sie können
jedoch jedes Profil weiterhin ändern, um es an Ihre Anforderungen
anzupassen.
Profilname Sie können diesem Profil einen Namen geben,
damit Sie sich an seinen Zweck leicht erinnern
können. Der Name kann eine beliebige Phrase
sein, die Ihnen hilft sich zu erinnern.
Netzwerkname (SSID) Die SSID (Service Set IDentifier, d.h. der Name
des Access Points). Dieses Feld wird ausgefüllt,
wenn die SSID des von Ihnen gewählten
Access Points nicht verborgen und ausgegraut
ist. Wenn die SSID verborgen ist, müssen Sie
die richtige SSID eingeben.
Dies ist ein
Computer-zu-Computer
(Ad-hoc) Netzwerk
Markierten Sie dieses Kästchen, wenn Sie sich
mit einem anderen Computer / Netzwerkgerät
mit der Ad-hoc-Methode verbinden möchten.
Wenn Sie keinen Zugriff auf einen Access Point
haben, müssen Sie dieses Kästchen markieren.
Kanal Wählen Sie den Funkkanal für die
Ad-hoc-Verbindung aus. Diese Option wird nur
angezeigt, wenn Sie die Ad-hoc-Verbindung
verwenden.
10 / 43
Page 11
Netzwerk-Authentifizierung Wählen Sie im Dropdown-Menü den
Netzwerk-Authentifizierungstyp aus. Diese
Einstellung muss mit der Einstellung des WLAN
Access Points übereinstimmen, mit dem Sie
sich verbinden möchten.
Datenverschlüsselung Wählen Sie im Dropdown-Menü den
Datenverschlüsselungstyp aus. Diese
Einstellung muss mit der Einstellung des WLAN
Access Points übereinstimmen, mit dem Sie
sich verbinden möchten.
ASCII / PASSPHRASE Wenn als Verschlüsselungstyp
„WEP“ eingestellt ist, muss eine eingestellte
„passphrase“ eingegeben werden, um sich mit
einem WLAN Access Point zu verbinden.
Markieren Sie „ASCII“ oder
„PASSPHRASE“ abhängig von der
Sicherheitseinstellung des Access Points und
geben Sie sie im Feld ein. Wenn Sie
„PASSPHRASE“ wählen, müssen Sie auch die
Länge des Schlüssels auswählen.
Die Passphrase muss identisch mit der
Einstellung des WLAN Access Points sein, mit
dem Sie sich verbinden möchten.
Schlüsselindex Wählen Sie den WEP-Schlüsselindex aus. Bei
den meisten Access Points können Sie
„1“ auswählen, aber bitte beachten Sie die
Einstellung des Access Points.
Netzwerkschlüssel /
Netzwerkschlüssel
bestätigen
Wenn als Verschlüsselungstyp „WPA“ oder
„WPA2-PSK“ eingestellt wurde, muss eine
„passphrase“ eingegeben werden, um sich mit
einem WLAN Access Point zu verbinden.
Geben Sie bitte die gleiche Passphrase zur
Bestätigung in die zwei Kästchen ein.
EAP-TYP / Tunnel /
Provisionmodus
Wenn ein 802.1x-Authentifizierungstyp
verwendet wird, müssen Sie EAP-Typ, Tunnel
und Provisionmodus aus dem Dropdown-Menü
auswählen. Diese Einstellung muss identisch
mit Ihrem 802.1x-Authentifizierungsserver sein.
Benutzername / Identität /
Domäne / Passwort
Geben Sie hier die
802.1x-Authentifizierungsinformationen ein.
Zertifikat Wenn ein Zertifikat erforderlich ist, um sich am
802.1x Authentifizierungsserver zu
authentifizieren, wählen Sie bitte aus der
11 / 43
Page 12
Dropdown-Liste ein lokales Zertifikat aus.
PAC Markieren Sie dieses Kästchen und PAC
(Privilege Access Certificate) wird automatisch
ausgewählt.
Wenn Sie bereit sind, klicken Sie bitte auf „OK“.
5. Der WLAN-Stick wird jetzt versuchen, sich mit dem Access Point zu
verbinden. Das kann einige Sekunden bis Minuten dauern, bitte gedulden
Sie sich. Wenn der „Status“ zu „Associated“ wechselt, ist der Computer
mit dem gewählten Access Point verbunden. Klicken Sie auf „Close“, um
das Konfigurationsmenü zu schließen.
Bemerkung: Wenn Sie mit einem Access Point verbunden sind, aber die
Verbindung kurz darauf abbricht, überprüfen Sie bitte die
Sicherheitseinstellungen und die richtige Schreibweise des Kennworts.
2.2.2 Windows Zero-Konfiguration
Windows XP und Vista verfügen über ein integriertes
WLAN-Konfigurations-Dienstprogramm, das „Windows Zero
Configuration“ (WZC) genannt wird. Sie können mit WZC Ihre
WLAN-Parameter konfigurieren:
12 / 43
Page 13
1. Klicken Sie mit der rechten Maustaste auf das Symbol des
Client-Konfigurations-Dienstprogramms und klicken Sie auf „Open Config
Utility“.
2. Überprüfen Sie das Kontrollkästchen „Windows Zero Config".
3. Eine Meldung zeigt an, dass Sie zu Windows Zero gewechselt haben.
13 / 43
Page 14
Bemerkung: Um wieder zum Client-Dienstprogramm zurückzukehren,
deaktivieren Sie das Kontrollkästchen „Windows Zero Config“.

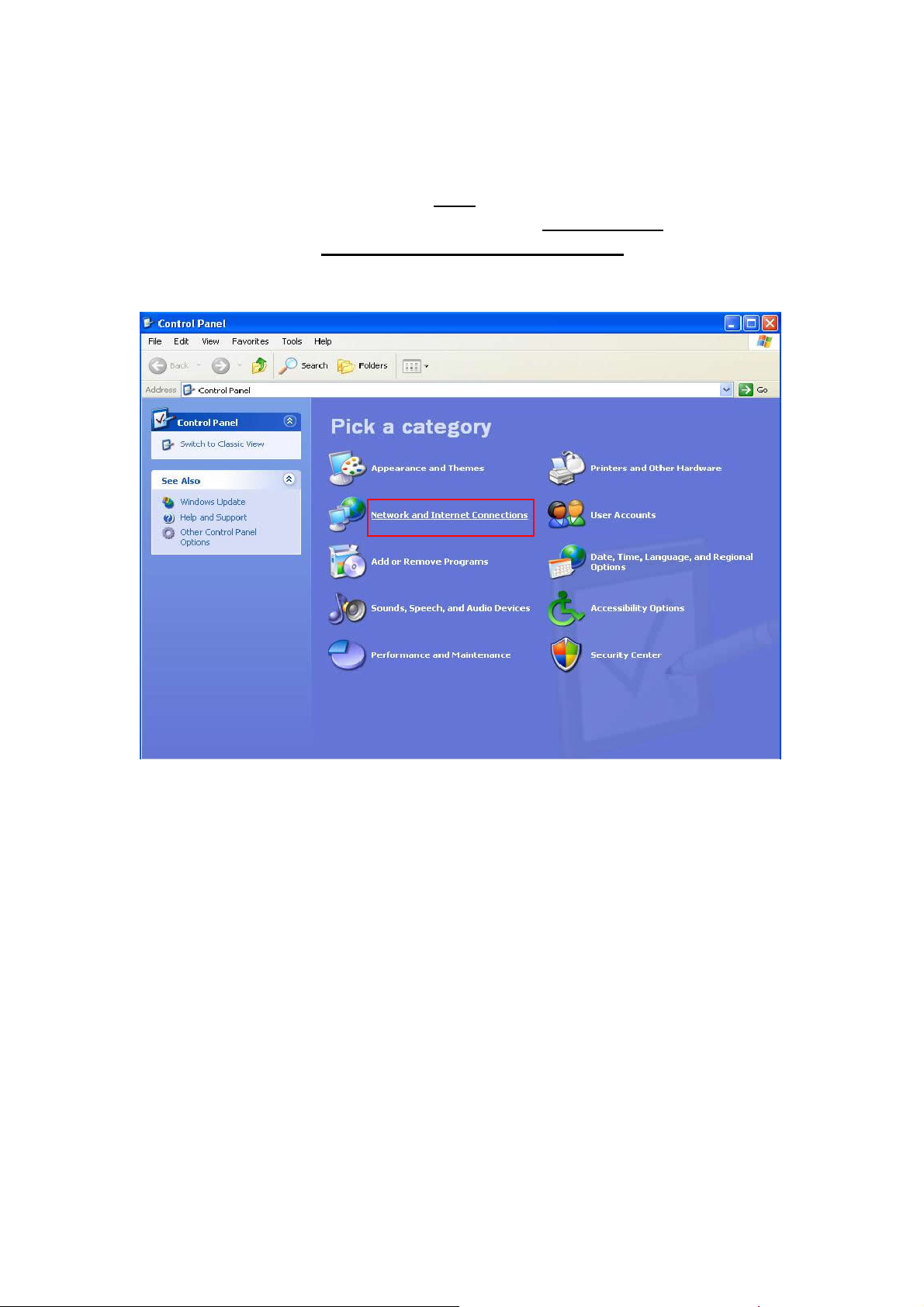

4. Klicken Sie auf die Schaltfläche „Start“ (diese sollte sich unten links auf dem
Windows-Desktop befinden), klicken Sie auf „Control Panel“ und
anschließend auf „Network and Internet Connections“ in der
Systemsteuerung.
14 / 43
Page 15

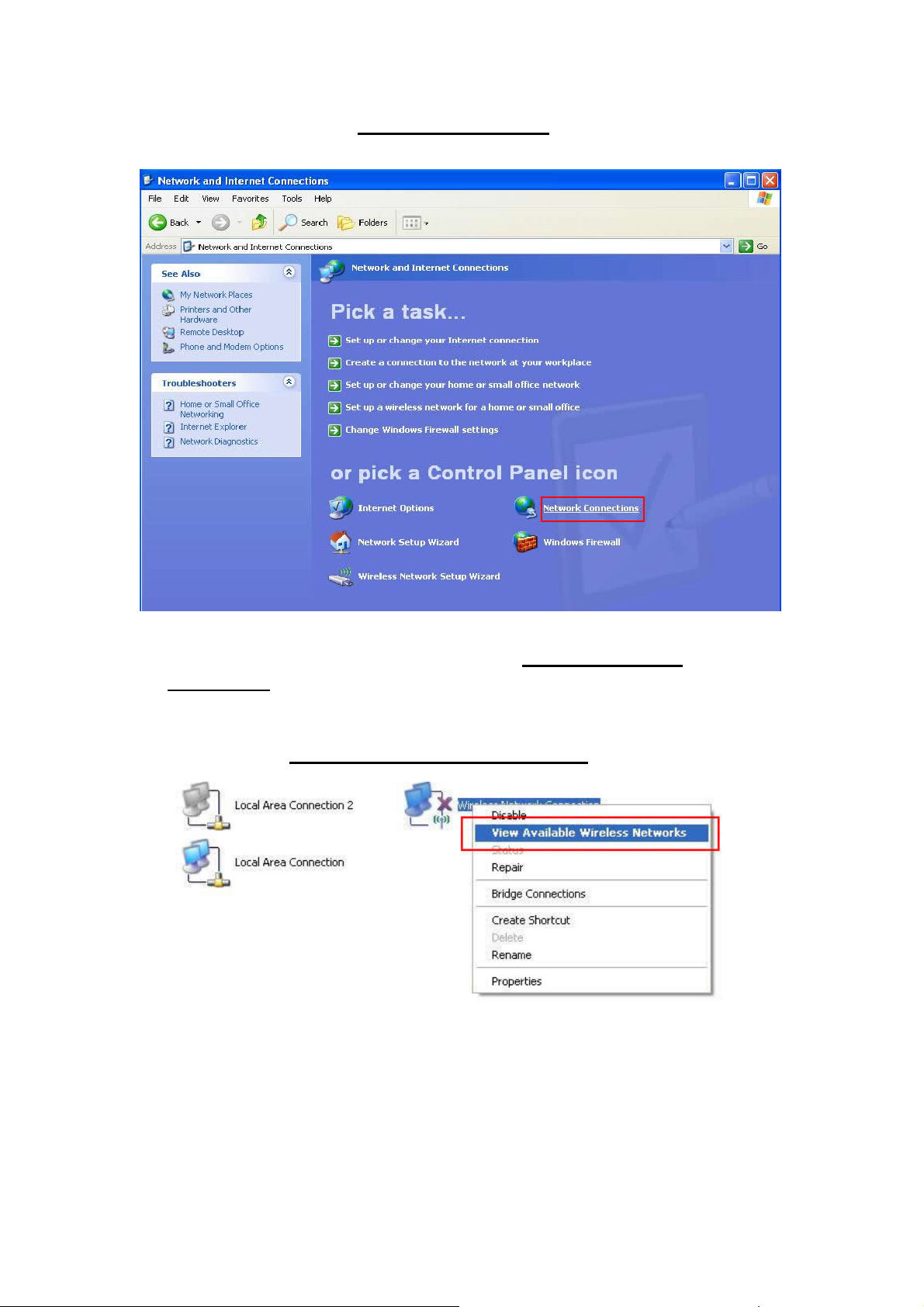

5. Doppelklicken Sie auf „Network Connections“.
6. Klicken Sie mit der rechten Maustaste auf „Wireless Network
Connection“(kann als Suffix eine Zahl haben, wenn Sie mehr als einen
WLAN-Stick besitzen. Bitte achten darauf, mit der rechten Maustaste auf
auf den WLAN 802.11ac USB-Netzwerkadapter zu klicken). Wählen Sie
anschließend „View Available Wireless Networks“aus.
15 / 43
Page 16
7. Hier werden alle WLAN Access Points in der Nähe angezeigt. Wenn der
Access Point, den Sie verwenden möchten, hier nicht angezeigt wird,
bewegen Sie Ihren Computer näher an den Access Point oder Sie klicken
auf „Refresh network list“, um erneut nach Access Points zu suchen. Wenn
der Access Point angezeigt wird, den Sie verwenden möchten, klicken Sie
auf ihn und klicken Sie anschließend auf „Connect“.
8. Wenn der Access Point mittels Verschlüsselung geschützt ist, müssen Sie
seinen Sicherheitsschlüssel oder die Passphrase hier eingeben. Sie muss
mit dem Verschlüsselungseinstellung am Access Point übereinstimmen.
Wenn der gewählte Access Point keine Verschlüsselung verwendet,
werden Sie nicht zur Eingabe von Sicherheitsschlüssel oder Passphrase
aufgefordert.
16 / 43
Page 17

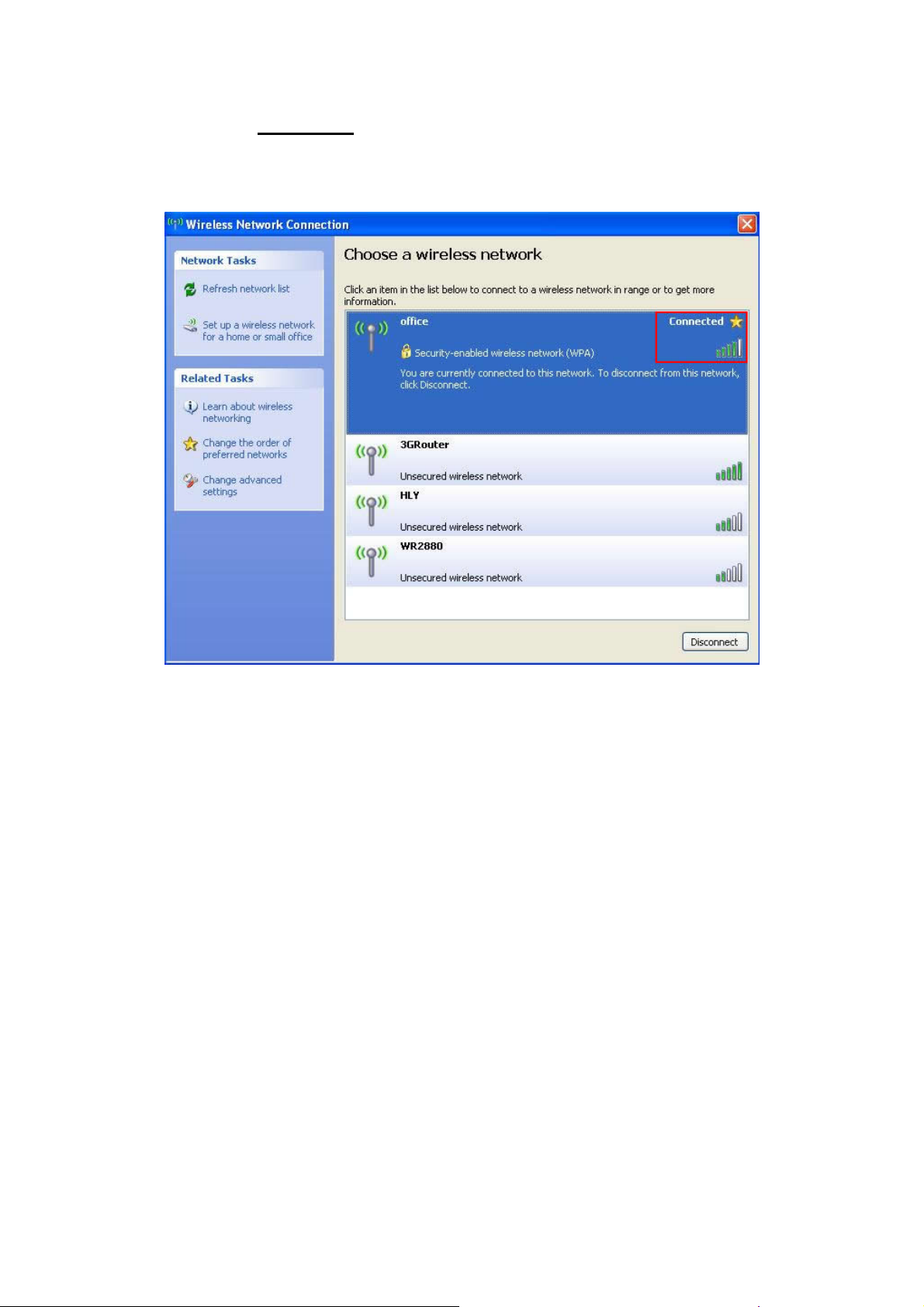

9. Wenn die „Connected“ -Nachricht angezeigt wird, wurde die Verbindung
zwischen Ihrem Computer und dem WLAN Access Point erfolgreich
hergestellt.
17 / 43
Page 18
KAPITEL 3. Client-Dienstprogramm
3.1 Verbindungsprofil-Verwaltung
Wenn Sie sich mit verschiedenen WLAN Access Points zu
unterschiedlichen Zeiten verbinden müssen, wie dem Access Point in
Ihrem Heim, Büro, Internetcafé oder öffentlichen WLAN-Diensten, können
Sie die Verbindungsparameter (Verschlüsselung, Passphrase, Sicherheit
usw.) als ein Profil für jeden Access Point speichern, damit Sie diese
Parameter nicht jedes Mal eingeben müssen, wenn Sie mit einem
bestimmten WLAN Access Point verbinden möchten.
Klicken Sie zum Verwalten der Profile mit der rechten Maustaste auf das
Symbol des Client-Konfigurationsdienstprogramms rechts unteren auf dem
Computerdesktop. Anschließend klicken Sie auf „Open Config Utility“.
Klicken Sie auf das „Profile“-Menü.
18 / 43
Page 19
3.1.1 Neues Profil hinzufügen
Mit dieser Funktion richten Sie die Verbindungsparameter für einen bestimmten
WLAN Access Point im Voraus ein, ohne sich zuerst mit ihm zu verbinden zu
müssen.
Zum Erstellen eines neuen Profils klicken Sie auf das Menü „Profile“ und
anschließend auf die Schaltfläche „Add“.
19 / 43
Page 20
Sie werden aufgefordert, die Verbindungsparameter für den WLAN Access
Point einzugeben, mit dem Sie sich verbinden möchten:
20 / 43
Page 21
Die erforderlichen Parameter sind:
Profilname Sie können diesem Profil einen Namen geben,
damit Sie sich an seinen Zweck leicht erinnern
können. Der Name kann eine beliebige Phrase
sein, die Ihnen hilft sich zu erinnern.
Netzwerkname (SSID) Die SSID (Service Set IDentifier, d.h. der Name
des Access Points). Diese muss mit der SSID
des Access Points übereinstimmen, mit dem Sie
sich verbinden möchten.
Dies ist ein
Computer-zu-Computer
(Ad-hoc) Netzwerk
Markierten Sie dieses Kästchen, wenn Sie sich
mit einem anderen Computer / Netzwerkgerät
mit der Ad-hoc-Methode verbinden möchten.
Wenn Sie keinen Zugriff auf einen Access Point
haben, müssen Sie dieses Kästchen markieren.
Kanal Wählen Sie den Funkkanal für die
Ad-hoc-Verbindung aus. Diese Option wird nur
angezeigt, wenn Sie die Ad-hoc-Verbindung
verwenden.
Netzwerk-Authentifizierung Wählen Sie im Dropdown-Menü den
Netzwerk-Authentifizierungstyp aus. Diese
Einstellung muss mit der Einstellung des WLAN
Access Points übereinstimmen, mit dem Sie
sich verbinden möchten.
Datenverschlüsselung Wählen Sie im Dropdown-Menü den
Datenverschlüsselungstyp aus. Diese
Einstellung muss mit der Einstellung des WLAN
Access Points übereinstimmen, mit dem Sie
sich verbinden möchten.
ASCII / PASSPHRASE Wenn als Verschlüsselungstyp
„WEP“ eingestellt ist, muss eine eingestellte
„Passphrase“ eingegeben werden, um sich mit
einem WLAN Access Point zu verbinden.
Markieren Sie „ASCII“ oder
„PASSPHRASE“ abhängig von der
Sicherheitseinstellung des Access Points und
geben Sie sie im Feld ein. Wenn Sie
„PASSPHRASE“ wählen, müssen Sie auch die
Länge des Schlüssels auswählen.
Die Passphrase muss identisch mit der
Einstellung des WLAN Access Points sein, mit
dem Sie sich verbinden möchten.
Schlüsselindex Wählen Sie den WEP-Schlüsselindex aus. Bei
den meisten Access Points können Sie
21 / 43
Page 22
„1“ auswählen, aber bitte beachten Sie die
Einstellung des Access Points.
Netzwerkschlüssel /
Netzwerkschlüssel
bestätigen
Wenn als Verschlüsselungstyp „WPA“ oder
„WPA2-PSK“ eingestellt wurde, muss eine
„Passphrase“ eingegeben werden, um sich mit
einem WLAN Access Point zu verbinden.
Geben Sie bitte die gleiche Passphrase zur
Bestätigung in die zwei Kästchen ein.
EAP-TYP / Tunnel /
Provisionmodus
Wenn ein 802.1x-Authentifizierungstyp
verwendet wird, müssen Sie EAP-Typ, Tunnel
und Provisionmodus aus dem Dropdown-Menü
auswählen. Diese Einstellung muss identisch
mit Ihrem 802.1x-Authentifizierungsserver sein.
Benutzername / Identität /
Domäne / Passwort
Geben Sie hier die
802.1x-Authentifizierungsinformationen ein.
Zertifikat Wenn ein Zertifikat erforderlich ist, um sich am
802.1x Authentifizierungsserver zu
authentifizieren, wählen Sie bitte aus der
Dropdown-Liste ein lokales Zertifikat aus.
PAC Markieren Sie dieses Kästchen und PAC
(Privilege Access Certificate) wird automatisch
ausgewählt.
Wenn alle erforderlichen Parameter eingestellt wurden, klicken Sie auf „OK“,
um das neue Profil zu erstellen und zu speichern.
3.1.2 Vorhandenes Profil entfernen
Wenn Sie ein vorhandenes Profil nicht mehr benötigen, können Sie es löschen.
Klicken Sie zum Löschen eines Profils auf das Menü „Profile“ und wählen Sie
anschließend das Profil aus, das Sie löschen möchten. Klicken Sie dann auf
die Schaltfläche „Remove“.
22 / 43
Page 23
3.1.3 Vorhandenes Profil bearbeiten
Mit dieser Funktion können Sie den Inhalt eines zuvor hinzugefügten Profils
ändern. Wählen Sie zuerst ein Profil aus der Liste aus. Klicken Sie
anschließend auf die Schaltfläche „Edit“. Der Inhalt des ausgewählten Profils
wird geöffnet und Sie können ihn bearbeiten. Klicken Sie auf „OK“, um die
Änderungen zu speichern oder klicken Sie auf „Cancel“, um die Änderungen
zu verwerfen.
23 / 43
Page 24
3.1.4 Vorhandenes Profil kopieren
Mit dieser Funktion können Sie ein bestimmtes Profil kopieren. Diese Funktion
ist sehr komfortabel, wenn Sie ein neues Profil erstellen müssen, dessen
Parameter einem vorhandenen Profil ähneln.
Wählen Sie dazu ein vorhandenes Profil aus und klicken Sie anschließend auf
die Schaltfläche „Duplicate“.
Sie werden aufgefordert, einen Profilnamen einzugeben. Bitte benutzen Sie
einen identischen Namen, der nicht in der Profilliste vorhanden ist.
24 / 43
Page 25
3.1.5 Als Standardprofil einstellen
Wenn Sie ein bestimmtes Profil als Standardverbindung benutzen möchten,
wählen Sie ein Profil in der Liste aus und klicken Sie auf „Set Default“. Das
ausgewählte Profil wird zur Standardauswahl und das
Client-Konfigurationsdienstprogramm wird versuchen, sich mit dem
ausgewählten Access Point zu verbinden.
3.2 Netzwerkstatistik, allgemeine Informationen und
Status anzeigen
Das Konfigurationsdienstprogramm liefert Informationen über die
Netzwerkstatistik und den Verbindungsstatus. Wenn Sie den Betriebszustand
Ihres WLAN-Stick wissen möchten, erhalten Sie mit diesen Funktionen
detaillierte Informationen über die verwendete WLAN-Verbindung.
3.2.1 Allgemeine Informationen
Wenn Sie die allgemeinen Informationen vom verbundenen Access Point
benötigen, klicken Sie auf das Menü „General“:
25 / 43
Page 26
Alle allgemeinen Informationen, wie Signalstärke und Verbindungsqualität
werden hier angezeigt. Diese Informationen sind sehr hilfreich, wenn bei der
Verbindung mit dem Access Point Probleme auftreten.
Wenn Sie vom DHCP-Server eine neue IP-Adresse benötigen, klicken
Sie auf die Schaltfläche „ReNew IP“.
3.2.2 Status
Wenn Sie den Status Ihres WLAN-Sticks benötigen, klicken Sie auf das Menü
„Status“:
26 / 43
Page 27
3.2.3 Netzwerkstatistiken anzeigen
Klicken Sie auf das Menü „Statistics“, um die statistischen Informationen
des WLAN-Sticks und der WLAN-Verbindung anzuzeigen:
Alle verbindungsbezogenen Statistiken werden hier angezeigt. Mit der
Schaltfläche „Reset“ können Sie die Statistiken aller Elemente auf 0
zurücksetzen.
27 / 43
Page 28
3.3 Verschiedene Einstellungen
Das Client-Konfigurationsdienstprogramm stellt einige Funktionen zur
Verfügung. Sie können auf diese Funktionen unten im Konfigurationsmenü
zugreifen:
Die Beschreibungen dieser Funktionen werden unten aufgelistet:
Zeigt das
Taskleistensymbol
Markieren Sie dieses Kästchen, um ein Symbol in der
Taskleiste anzuzeigen.
an
Deaktivieren Sie dieses Kästchen, es zu verbergen.
Funkverbindung
aus
Adapter
deaktivieren
Schaltet die Funkverbindung aus. Die
WLAN-Funktionalität ist deaktiviert.
Deaktiviert den WLAN-Stick. Alle Funktionalitäten des
Konfigurationsmenüs verschwinden. Um sie
wiederherzustellen, deaktivieren Sie „Disable Adapter“.
Windows
Zero-Konfiguration
Verwalten Sie mit der Windows Zero-Konfiguration die
WLAN-Verbindungen. Siehe Abschnitt 2.2.2.
28 / 43
Page 29
3.4 Eine sichere Verbindung mit dem AP über WPS
herstellen
Wi-Fi Protected Setup (WPS) ist die neueste WLAN-Technologie, mit der das
Einrichten eines WLANs sehr einfach wird. Wenn Sie einen Access Point mit
aktiviertem WPS besitzen und Sie eine sichere Verbindung mit ihm einrichten
möchten, müssen Sie den WLAN Access Point und die Datenverschlüsselung
nicht konfigurieren. Alles was Sie machen müssen, ist die
WPS-Einrichtungsseite dieses WLAN-Sticks aufzurufen, eine Schaltfläche
anklicken und anschließend eine bestimmte Taste drücken oder einen
8-stelligen Code am WLAN Access Point einzugeben, mit dem Sie eine sichere
Verbindung herstellen möchten - nur drei einfache Schritte!
Bei älteren WLAN Access Points kann eine Firmwareaktualisierung
durchgeführt werden, damit dieser zu einem Access Point mit WPS wird. Da
diese unter Umständen keine Hardwaretaste besitzen, um die
WPS-Einrichtung aufzurufen, können Sie eine alternative
WPS-Einrichtungsmethode benutzen - geben Sie den PIN-Code ein. Jeder
WPS-kompatible WLAN-Stick unterstützt die
PIN-Code-WPS-Einrichtungsmethode. Sie müssen nur den Code am WLAN
Access Point eingeben und der WLAN Access Point und der WLAN-Stick
erledigen des den Rest für Sie.
Dieser WLAN-Stick ist mit WPS kompatibel. Um diese Funktion benutzen zu
können, muss der WLAN Access Point, mit dem Sie sich verbinden möchten,
auch die WPS-Funktion unterstützen. Befolgen Sie jetzt bitte die folgenden
Anweisungen, um eine sichere Verbindung zwischen dem WLAN Access Point
mit aktiviertem WPS und Ihrem WLAN-Stick einzurichten.
Dieser WLAN-Stick unterstützt 2 WPS-Typen: PIN-Code und Drucktaste.
Bitte befolgen Sie die folgenden Anweisungen zum Einrichten von WPS:
1. Klicken Sie mit der rechten Maustaste auf das Symbol des
Client-Konfigurations-Dienstprogramms und klicken Sie auf
„Open Config Utility“ .
29 / 43
Page 30
2. Klicken Sie auf das Menü „Wi-Fi Protect Setup“.
3. Sie können die PIN-Code- benutzen oder die Drucktastenkonfiguration
verwenden. Der WLAN Access Point mit kompatiblem WPS muss den
gleichen WPS-Typ benutzen. Für detaillierte Anweisungen zum Einrichten
jedes WPS-Typs siehe die nächsten beiden Kapitel.
30 / 43
Page 31
3.4.1 PIN-Code
Um den PIN-Code zu verwenden, klicken Sie bitte auf die Schaltfläche „Pin
Input Config (PIN)“:
31 / 43
Page 32
Sie werden aufgefordert, einen Access Point auszuwählen, mit dem Sie sich
verbinden möchten. Wenn Sie seine SSID kennen, klicken Sie auf „Yes“,
ansonsten auf „No“.
Wenn Sie „Yes“ auswählen, wird eine Liste alle WPS-kompatiblen AP in der
Nähe angezeigt. Sie können auf „Refresh“ klicken, um eine erneute Such zu
starten. Anschließend wählen einen AP aus und klicken Sie auf die
Schaltfläche „Select“.
Wenn Sie „No“ auswählen, fordert der WLAN-Stick Sie auf, einen 8-stelligen
PIN-Code in Ihren AP einzugeben, ohne einen AP im Voraus auszuwählen.
Nachdem Sie im vorherigen Schritt „Yes“ oder „No“ ausgewählt haben, wird der
WLAN-Stick versuchen, sich mit einem WPS-kompatiblen AP zu verbinden und
eine 8-stellige Zahl wird angezeigt. Bitte geben Sie innerhalb von 2 Minuten
diese Zahl im Konfigurationsmenü des AP ein und der WLAN-Stick wird
automatisch eine sichere Verbindung mit dem AP einrichten.
Um diesen Vorgang zu beenden, bevor die Verbindung eingerichtet wurde,
klicken Sie auf „Cancel“.
32 / 43
Page 33
3.4.2 Drucktaste
Um die WPS-Drucktastenkonfiguration zu benutzen, klicken Sie auf die
Schaltfläche „Push Button Config (PBC)“. Dies ist der leichteste Weg, um
mittels WPS eine sichere Verbindung einzurichten. Wenn jedoch mehr als ein
WPS-kompatibler AP die Drucktastenkonfiguration verwendet, benutzen Sie
bitte stattdessen den PIN-Code.
Nachdem Sie „Push Button Config(PBC)“ angeklickt haben, wird eine
Meldungsbox angezeigt:
33 / 43
Page 34
Bitte aktivieren Sie jetzt die Drucktastenfunktion am WLAN Access Point und
der WLAN-Stick baut innerhalb einer Minute eine sichere Verbindung mit dem
Access Point auf.
34 / 43
Page 35
KAPITEL 4. Software AP-Funktion
Neben der WLAN-Clientfunktion für andere WLAN Access Points, kann dieser
WLAN-Adapter auch WLAN-Dienste anbieten! Sie können den Betriebsmodus
dieses WLAN-Adapters in den „AP“-Modus umschalten, um mittels Software
die Funktion eines echten WLAN Access Points zu simulieren und alle anderen
Computer und WLAN-Geräte können sich über WLAN mit Ihrem Computer
verbinden. Sie können sogar Ihre Internetverbindung gemeinsam nutzen.
Bitte befolgen Sie die Anweisungen in den folgenden Kapiteln, um die
AP-Funktion Ihres WLAN-Sticks zu nutzen.
4.1 Umschalten zwischen AP- und Station-Modus
Die standardmäßige Betriebsart der WLAN-Karte ist „Station-Modus“
(wird zum Client von anderen WLAN Access Points).
Befolgen Sie die folgenden Anweisungen, um in den AP-Modus umzuschalten:
1. Klicken Sie mit der rechten Maustaste auf das Symbol des
Client-Konfigurations-Dienstprogramms und klicken Sie auf „Open Config
Utility“.
2. WählenSie „Mode“ und wählen anschließend „Access Point“.
Es dauert einige Sekunden, um in den AP-Modus umzuschalten. Warten Sie
bitte.
35 / 43
Page 36
Nachdem das Umschalten des Modus beendet ist, werden die allgemeinen
Informationen des Software-AP angezeigt, wozu die SSID des AP und die
verbundenen WLAN-Clients gehören.
Symbol des
Clientmodus:
Symbol des
Software-AP:
36 / 43
Page 37
4.1.1 SSID und Kanal konfigurieren
Zum Konfigurieren des Software-AP klicken Sie auf die Schaltfläche „Config“:
Die „Eigenschaften des WLANs“ werden angezeigt.
Bitte beachten Sie, dass der Ad-hoc-Modus nicht verfügbar ist, wenn sich der
WLAN-Stick im AP-Modus befindet. Die Beschreibung der wichtigsten
Setuppunkte ist unten aufgeführt:
37 / 43
Page 38
Netzwerkname
(SSID)
Bitte geben Sie hier die SSID ein (der Name, der zum
Identifizieren dieses WLAN Access Points verwendet
wird). Es können, außer dem Leerzeichen, bis zu 32
alphanumerische Zeichen eingegeben werden.
Kanal Bitte wählen Sie den WLAN-Kanal von 1 zu 13 aus,
den Sie verwenden möchten.
Klicken Sie zum Speichern der Änderungen auf „OK“. Andernfalls verlassen
Sie mit „Cancel“ das Menü, ohne die Einstellungen zu übernehmen.
4.1.2 Soft - AP-Sicherheit einrichten
Zum Einrichten der Sicherheitsoptionen für den Soft-AP konfigurieren Sie den
Dialog „Wireless Network Security“ folgendermaßen:
38 / 43
Page 39
Die Beschreibungen der Setuppunkte für die WLAN-Sicherheit werden unten
aufgeführt:
Netzwerk-Authentifizierung Wählen Sie im Dropdown-Menü die Option
Netzwerk-Authentifizierungsmodus aus.
Datenverschlüsselung Wählen Sie im Dropdown-Menü die Option
Datenverschlüsselungsmethode aus.
ASCII / PASSPHRASE Wenn Sie die Verschlüsselungsmethode WEP
verwenden, markieren Sie entweder das
Kästchen „ASCII“ oder „PASSPHRASE“ und
geben Sie die WEP-Passphrase in das
Eingabefeld ein.
Schlüsselindex Wählen Sie den WEP-Schlüsselindex (1-4) aus.
Wenn Sie nicht wissen, welchen Sie verwenden
sollen, wählen Sie 1 aus.
Netzwerkschlüssel /
Netzwerkschlüssel
bestätigen
WENN der Netzwerk-Authentifizierungsmodus
WPA verwendet wird, geben Sie die
WPA-Passphrase in beide Eingabefelder ein.
Klicken Sie zum Speichern der Änderungen auf „OK“. Andernfalls verlassen
Sie mit „Cancel“ das Menü, ohne die Einstellungen zu übernehmen.
4.2 Erweiterte Einstellungen
Wenn Sie die erweiterten Einstellungen des Software Access Point einrichten
möchten, wählen Sie das Menü „Advanced“. Sind Ihnen die Bedeutung und
Auswirkungen dieser Einstellungen nicht bekannt, nehmen Sie keine
Änderungen vor.
39 / 43
Page 40
Die Beschreibung aller Einstellungspunkte ist unten aufgeführt:
Beacon-Intervall Geben Sie hier das WLAN Beacon-Zeitintervall ein.
DTIM-Periode Bitte geben Sie hier DTIM (Delivery Traffic Indication
Message) ein.
Preamble-Modus Wählen Sie im Dropdown-Menü den WLAN
Framepreamble-Modus (lang oder kurz) aus.
Werkseinstellungen Setzt alle Einstellungen auf die Werkseinstellungen
zurück.
Anwenden Speichert die Änderungen.
Wenn Sie hier eine Einstellung geändert haben und diese zu Problemen bei der
Kommunikation mit den WLAN-Clients führt, klicken Sie auf „Set Defaults“, um
alle Einstellungen auf die Werkeinstellungen zurückzusetzen.
4.3 WLAN-Statistiken
Wählen Sie das Menü „Statistics“. Die Datenstatistiken über den Software
Access Point werden angezeigt.
Sie können mit der Schaltfläche „Reset“ den Wert von jedem Element auf
„0“ zurücksetzen.
40 / 43
Page 41
4.4 Gemeinsame Nutzung der Internetverbindung (ICS)
Auf dieser Seite können Sie einen WLAN-Stick an Ihrem Computer als
Internetzugang für alle WLAN-Clients zuweisen.
Wenn Sie nur einen WLAN-Stick besitzen (außer diesem Software Access
Point), müssen Sie den WLAN-Stick hier nicht auswählen. Wenn Sie mehr als
einen WLAN-Stick besitzen, wählen Sie denjenigen aus, den Sie als
Internet-Zugang verwenden möchten.
Klicken Sie zum Speichern der Änderungen auf „Apply“
(Wenn auf dieser Seite keine Änderungen vorgenommen wurden, wird
„Apply“ ausgegraut angezeigt).
KAPITEL 5. Fehlerbehebung
Wenn bei der Nutzung des WLAN-Sticks ein Problem auftaucht, werden Sie
nicht nervös! Bevor Sie sich an Ihren Händler wenden, bei dem Sie das Gerät
gekauft haben, überprüfen Sie bitte diese Fehlerbehebungstabelle. Die Lösung
Ihres Problems kann sehr einfach sein und es kann häufig von Ihnen selbst
gelöst werden.
41 / 43
Page 42
Szenario Lösung
Ich kann keinen
WLAN Access Point
/ WLAN-Gerät mit
der „Site
Survey“-Funktion
finden.
1. Klicken Sie mehrmals auf „Rescan“ und prüfen
Sie, ob Sie einen WLAN Access Point oder ein
WLAN-Gerät finden können.
2. Bewegen Sie sich näher zu einem bekannten
WLAN Access Point.
3. Wenn Sie eine direkte WLAN-Verbindung
einzurichten möchten, muss die Ad-hoc-Funktion
für das WLAN-Gerät aktiviert sein.
4. Richten Sie die Position des WLAN-Sticks aus
(wenn Sie ein Notebook verwenden, müssen Sie
es möglicherweise umsetzen) und klicken Sie
mehrmals auf die Schaltfläche „Rescan“. Wenn
Sie den WLAN Access Point oder das
WLAN-Gerät finden, mit dem Sie sich verbinden
möchten, gehen Sie näher zum Ort, an dem diese
sich befinden.
Wenn ich auf „Open
Config
Utility“ klicke,
erfolgt keine
Reaktion
1. Achten Sie darauf, dass der WLAN-Stick in den
USB-Port Ihres Computers eingesteckt wurde.
2. Starten Sie den Computer erneut und versuchen
Sie es nochmals.
3. Entfernen Sie den WLAN-Stick und stecken Sie ihn
in einen anderen USB-Port.
4. Deinstallieren Sie den Treiber und installieren Sie
ihn erneut.
5. Wenden Sie sich an den Händler, bei dem Sie das
Gerät gekauft haben.
Ich kann keine
Verbindung mit
einem bestimmten
WLAN Access Point
herstellen
1. Klicken Sie mehrmals auf „Add to Profile“.
2. Wenn die SSID des Access Points, mit dem Sie
sich verbinden möchten, verborgen ist (im
„SSID“-Feld der „Site Survey“-Funktion wird nichts
angezeigt), müssen Sie die richtige SSID es
Access Points eingeben, mit dem Sie sich
verbinden möchten. Wenden Sie sich für die
richtige SSID an den Besitzer des Access Points.
3. Sie müssen die richtige Passphrase /
Sicherheitsschlüssel eingeben, um sich mit einem
Access Point mit Verschlüsselung zu verbinden.
Wenden Sie sich für die richtige Passphrase /
Sicherheitsschlüssel an den Besitzer des Access
Points.
4. Der Access Point, mit dem Sie sich verbinden
möchten, lässt nur WLAN-Sticks mit einer
42 / 43
Page 43
bestimmten MAC-Adresse zu, um eine Verbindung
herzustellen. Bitte gehen Sie zum „Status“-Menü
und notieren Sie den Wert von „MAC Address“.
Anschließend übergeben Sie den Wert dem
Besitzer des Access Points, so dass er die
MAC-Adresse Ihres WLAN-Sticks zur Liste seines
Access Points hinzufügen kann.
Das Netzwerk ist
langsam / es gibt
Probleme beim
Übertragen großer
Dateien
1. Bewegen Sie sich näher an den Installationsort des
Access Points.
2. Möglicherweise verwenden zu viele Personen den
gleichen Funkkanal. Bitten Sie den Besitzer des
Access Points die Kanalnummer zu ändern.
Bitte versuchen Sie eine oder weitere Lösungen,
die oben aufgeführt wurden.
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den
Anforderung und Vorschriften der Richtlinien 2014/53/EU und RoHS 2011/65/EU befindet. Die
vollständige Konformitätserklärung können Sie postalisch unter der unten genannten
Herstelleradresse anfordern.
Warnung:
Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen
verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany
43 / 43
Loading...
