Digitus DN-16082 QUICK INSTALLATION GUIDE [de]

KURZANLEITUNG ZUR INSTALLATION

DN-16082

Besuchen Sie für weitere Produktinformationen

www.digitus.info

■ Packungsinhalt ■ Installation

Achten Sie vor dem Einrichten Ihrer der Kamera
darauf, dass sich die folgenden Teile in der
Verpackungsbox befinden:

 Standardpaket:

Kamera Kurzanleitung

 Optionales Zubehör:

Schrauben,

Dübel,

Gummiringe,

Metallringe

(jeweils 3)

Schraube

nschlüssel

Trockenmittel

Schritt 1: Nehmen Sie die Abdeckung der Domekamera ab, indem Sie

die drei Schrauben am Gehäuse mit dem mitgelieferten
Schraubenschlüssel lösen.

Hinweis: Die drei Schrauben sind nicht dafür gedacht, vom Gehäuse

entfernt zu werden.

Schritt 2: Befestigen Sie die im Lieferumfang enthaltene Bohrschablone

am gewünschten Installationsort.

Schritt 3: Suchen Sie die drei tiefsten Löcher auf der Grundplatte. (Siehe

Abbildung 1). In diese gehören die drei mitgelieferten
Schrauben.

Bohren Sie auf der Bohrschablone an den vorgesehenen Stellen
die Löcher für die Kabel und die drei Schrauben. Wenn die Kabel
jedoch nicht durch die Oberfläche gehen, müssen für sie keine
Löcher gebohrt werden.
Als Nächstes richten Sie die Kamera mit der Bohrschablone aus
und stecken Sie die drei Schrauben sowie die Kabel (falls
erforderlich) durch die Löcher. Ziehen Sie anschließend die
Schrauben fest.

Hinweis: Stecken Sie die Gummi- und Metallringe auf die Schrauben.

Anschließend stecken Sie die Schrauben in die Löcher.
(Siehe Abbildung 2). Aus Sicherheitsgründen sollten Sie
sich bei der Kamerainstallation helfen lassen, da die
Kamera schwer ist.

Abbildung 1

Abbildung 2

■ Installation (Fortsetzung)

Schritt 4: Das Objektiv kann auf drei Arten eingestellt werden.

a. Lösen Sie der Reihe nach die vier Schrauben auf der

Grundplatte. Nun kann die Kamera geschwenkt werden.

b. Nach dem Lösen der beiden Schrauben auf den beiden Seiten

des Objektivs kann die Kamera geneigt werden.

Pan (Schwenken) Tilt (Neigen) Rotate (Drehen)

(Blättern Sie zum Fortsetzen um)

c. Entfernen Sie durch Lösen der zwei Schrauben das

Schutzgehäuse, bevor das Objektiv von hinten gedreht
werden kann.

■ Installation (Fortsetzung)

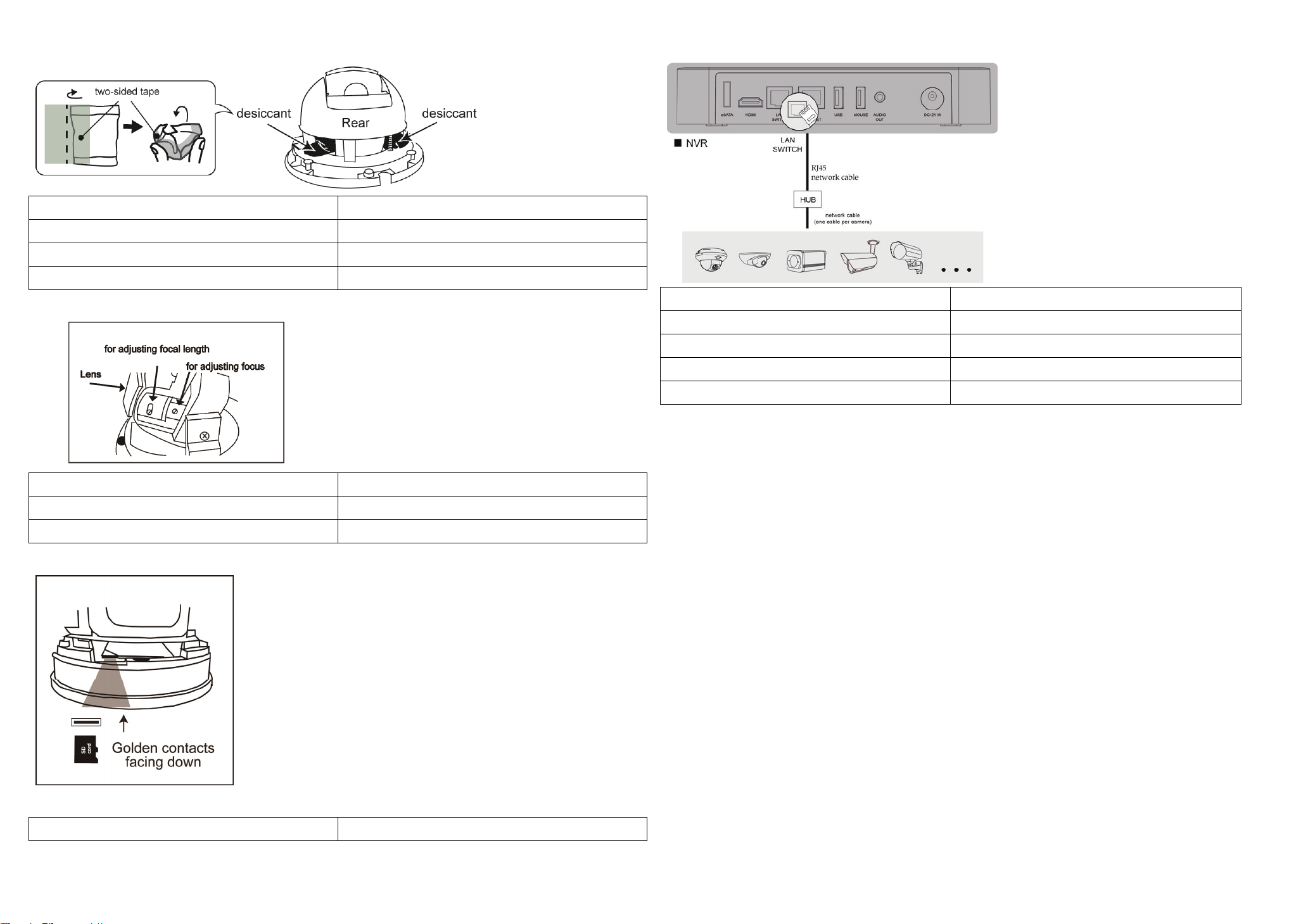

Schritt 5: Achten Sie darauf, dass das Original-Trockenmittel ersetzt wurde.

Verwenden Sie das mitgelieferte doppelseitige Klebeband, um das
Trockenmittel wie unten dargestellt festzukleben. Drücken Sie es
ausreichend weit nach innen, damit das Gehäuse gut schließt. Das
neue Trockenmittel darf nicht länger als 30 Sekunden mit der Luft in
Kontakt kommen.

Hinweis: Die beiden neuen Trockenmittel müssen in die Kamera geklebt

werden, um übermäßige Feuchtigkeit zu entfernen und zu
gewährleisten, dass die Kamera ordnungsgemäß funktioniert.

Schritt 6: Reinigen Sie dann das Objektiv von Fingerabdrücken und schließen

Sie das Gehäuse vor dem Festziehen der Schrauben.

Schritt 7: Schalten Sie die Kamera ein.

■ Fokussieren der
Kamera

Wenn Sie die Schärfe einstellen müssen,
befolgen Sie die Anweisungen in der Abbildung
unten:

■ MicroSD-Karte einsetzen

Sobald die Karte in die Kamera eingesetzt wird, werden die
ursprünglichen Daten (falls vorhanden) auf der MicroSD-Karte
gelöscht.
Die Kamera unterstützt kein Hot-Swapping. Die MicroSD-Karte nur bei
abgesteckter Stromversorgung einsetzen oder entfernen.

Befolgen Sie die Anweisungen in der nachfolgenden Abbildung, um die

microSD-Karte ordnungsgemäß einzusetzen:

■ KONFIGURATION DER KAMERA

Führen Sie für die erweiterte Konfiguration Ihrer DIGITUS-Kamera mit einem
DIGITUS-NVR die folgenden Schritte durch:

Schritt 1: Verbinden Sie den PC mit dem HUB, an dem Ihre Kamera(s) mit einem RJ45-Kabel angeschlossen ist(sind).

Schritt 2: Installieren Sie „IPScan.exe“ von der CD auf Ihrem Computer und suchen Sie mit diesem Dienstprogramm die

IP-Adresse der Kamera.

Schritt 3: Stellen Sie nach der Suche Ihren PC auf das gleiche Netzwerksegment wie das der jeweiligen Kamera ein, auf die

Sie zugreifen möchten, wie „192.168.30.xxx“ (xxx kann 0 bis 255 sein) in unserem Beispiel.

Schritt 4: Notieren Sie die IP-Adresse und die Portnummer der Kamera, auf die Sie zugreifen möchten, wie „192.168.30.1“ und

„88“ in unserem Beispiel.

Schritt 5: Öffnen Sie den Internet Explorer auf dem PC. Geben Sie die IP-Adresse und die Portnummer in der Adresszeile für

den Zugriff auf die Kamera ein. Das Format lautet http://ipaddress:portnum, wie http://192.168.30.1:88 in unserem
Beispiel.
