PCI-NETZWERKADAPTER FÜR
10/100/1000 MBIT/S
Benutzerhandbuch
DN-10110
Inhalt
KAPITEL 1: EINFÜHRUNG ............................................................................ 3
1.1 FUNKTIONSMERKMALE ............................................................................... 3
1.2 UMGEBUNGSBEDINGUNGEN ..................................................................... 4
1.3 VERPACKUNGSINHALT ............................................................................... 4
KAPITEL 2: INSTALLATION .......................................................................... 4
2.1 INSTALLIEREN DER GIGABIT-LAN-KARTE ................................................ 4
2.2 SOFTWARE-INSTALLATION ......................................................................... 5
2
Kapitel 1: Einführung
Herzlichen Glückwunsch zum Kauf Ihrer Gigabit-LAN-Karte DN-10110 für 10/100/1000-
Mbit/s. Diese Karte ist der Value-Leader unter den Gigabit-Adaptern für PCs mit PCI-Bus.
Eine Anleitung zur Installation und Konfiguration dieses Produkts finden Sie in dem
vorliegenden Handbuch. Lesen Sie dieses Handbuch bitte vor Installation und
Inbetriebnahme des Produkts sorgfältig durch, um in den Genuss sämtlicher
Produktfunktionen zu kommen.
Die DN-10110 bietet die Bandbreitenkapazität, die erforderlich ist, um High-End-Server
und -Workstations zu unterstützen. Da die Karte sich selbsttätig mit der Peripherie
verständt, ist sie in der Lage, in drei verschiedenen Geschwindigkeiten zu laufen: mit 10
Mbit/s bei Halb- und Vollduplex, mit 100 Mbit/s bei Halb- und Vollduplex und mit 1000
Mbit/s bei Vollduplex. Mit 1000 Mbit/s wird ein Netzwerkdurchsatz von 2 Gbit/s bei
Vollduplex erreicht.
1.1 Funktionsmerkmale
Die LAN-Karte DN-10110 wurde für Vielseitigkeit und Leistungsfähigkeit konzipiert und
zeichnet sich durch folgende Merkmale aus:
Einsatz in 32-Bit-Servern und -Workstations mit 33-/66-MHz-Steckplätzen
Übereinstimmung mit den Ethernet-Standards 1000Base-T (Gigabit Ethernet,
IEEE802.3ab) und Fast Ethernet (IEEE802.3u)
Plug-and-play-Installation
Unterstützt PCI rev. 2.1, 2.2 und 2.3
Unterstützt Halb- und Vollduplex mit 10 Mbit/s, Halb- und Vollduplex mit 100 Mbit/s und
Vollduplex mit 1000 Mbit/s
1 integrierter RJ-45-Anschluss
Automatische Erkennung der höchsten verfügbaren Geschwindigkeit (Auto-
Negotiation)
Unterstützt Boot-ROM von bis zu 128 KB
Unterstützt Layer-2-Priority-Encoding nach IEEE802.1p
Unterstützt Vollduplex-Flusskontrolle nach IEEE 802.3x
Unterstützt VLAN-Tagging nach IEEE 802.1q
Unterstützt PCI-„Message Signaled Interrupts“ (MSI)
Integrierte FIFO-Puffer zur Reduzierung des Overheads bei Speicherübertragungen
Unterstützt Microsofts NDIS5-Prüfsummen-Offload (IP, TCP, UDP) und Large send
offload
Unterstützt Übertragungen mit Jumbo-Frames
2 LED-Leuchten für 10/100/1000M: link bzw. activity
Unterstützt Treiber für
– die Microsoft-Windows-Reihe
– Linux
– die Novell-Netware-Reihe
3
1.2 Umgebungsbedingungen
Lagertemperatur: –40 ... +70 °C
Betriebstemperatur : 0 ... 40 °C
Relative Luftfeuchtigkeit bei Lagerung: 5% ... 90%, nicht kondensierend
Relative Luftfeuchtigkeit während des Betrieb: 10% ... 90%, nicht kondensierend
1.3 Verpackungsinhalt
1 Gigabit-LAN-Karte DN-10110
1 Handbuch
Treiber und Handbuch auf CD-ROM
Kapitel 2: Installation
2.1 Installieren der Gigabit-LAN-Karte
1. Den Computer ausschalten, das Netzkabel ziehen und die Gehäuseabdeckung
abnehmen.
2. Die Karte DN-10110 mit der Kontaktreihe in einen beliebigen freien PCI-BusmasterErweiterungssteckplatz einsetzen. Die Karte dabei fest in die Steckkupplung drücken, so
dass die Kontakte sich vollständig in den Steckplatz einfügen.
3. Die Schraube am Blech eindrehen und so die Karte am Gehäuse befestigen.
4. Die Gehäuseabdeckung wieder montieren.
5. Das eine Ende eines Twisted-Pair-Kabels an die RJ-45-Buchse der L8139SC-Karte
anschließen.
6. Das andere Ende des Kabels an einen der Hub- oder Switch-Ports Ihres Netzwerks, an
ein DSL-Modem, Kabelmodem, Router oder eine sonstige vergleichbare Buchse
anschließen. (Die Länge ist bei Verbindungen der Kategorie 5 und 5e auf 100 Meter
begrenzt.)
7. Das Netzkabel des Computers wieder einstecken und den Computer einschalten.
Erkennt der BIOS-Abschnitt des Bootprogramms Plug-and-play-Geräte, wird das BIOS
eine neu installierte DN-10110-Karte selbsttätig konfigurieren.
4
2.2 Software-Installation
Schritt 1: Die beiliegende CD in das CD-ROM-Laufwerk einlegen und die folgenden Schritte anhand der
Screenshots befolgen.

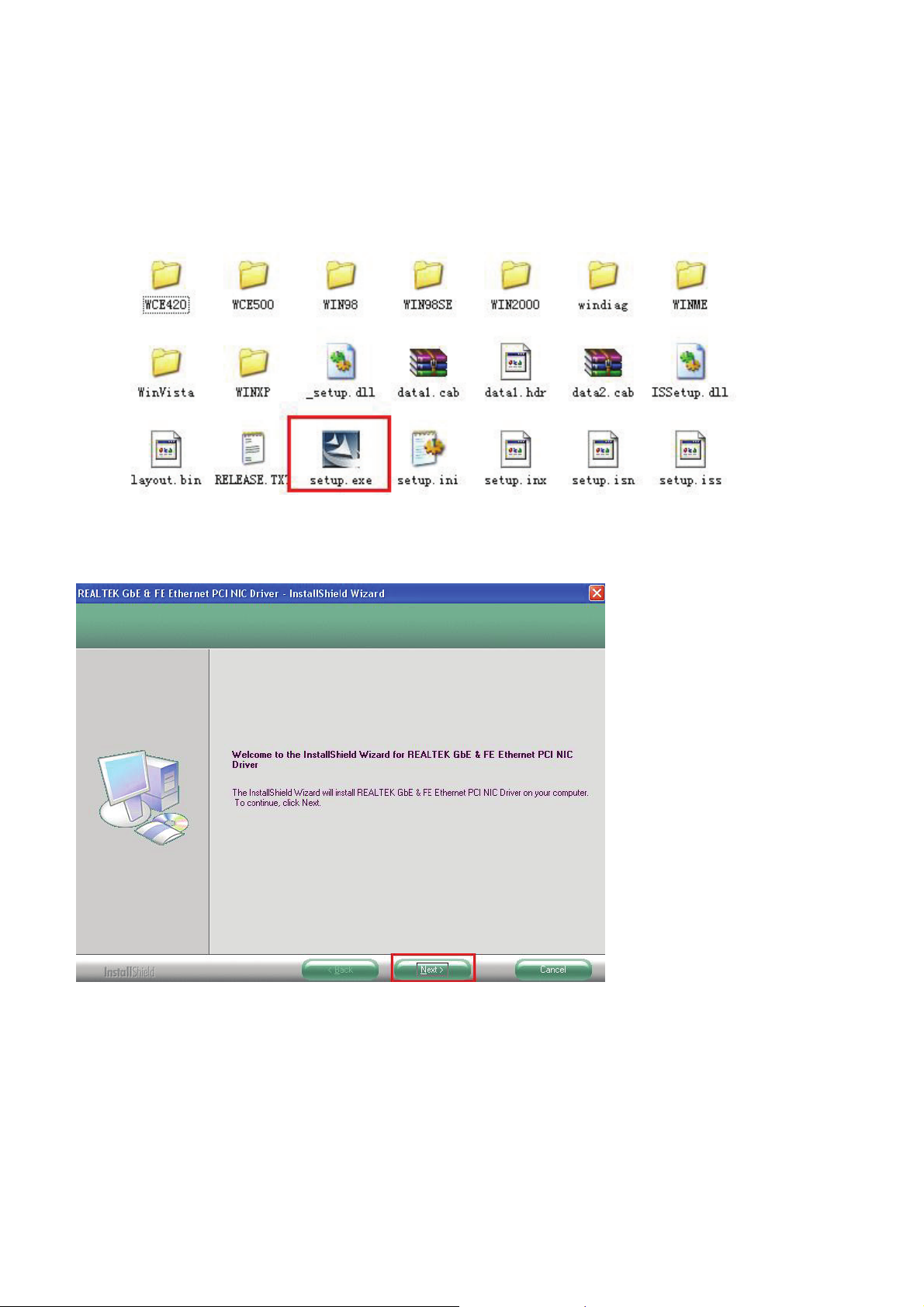

Schritt 2: Den Laufwerkseintrag der CD-ROM und dort den Ordner Driver öffnen, dann auf das Symbol der
Datei Setup.exe doppelklicken. Die Treiberinstallation startet.
Schritt 3: Auf die Schaltfläche Next klicken, um fortzufahren.
5
Schritt 4: Auf die Schaltfläche Install klicken.
Schritt 5: Bitte warten Sie einen Moment, Windows installiert den Treiber selbsttätig.
6
Schritt 6: Das abschließende Dialogfenster erscheint; auf die Schaltfläche Finish klicken.
Nachdem Sie die vorstehend beschriebenen Installationsschritte abgeschlossen haben, können Sie Ihr RJ45-Kabel an den LAN-Port anschließen. Anschließend können Sie Ihre LAN-Karte nach Ihren Wünschen
benutzen.
Sie werden damit in den Genuss der zahlreichen Vorteile einer LAN-Karte kommen.
