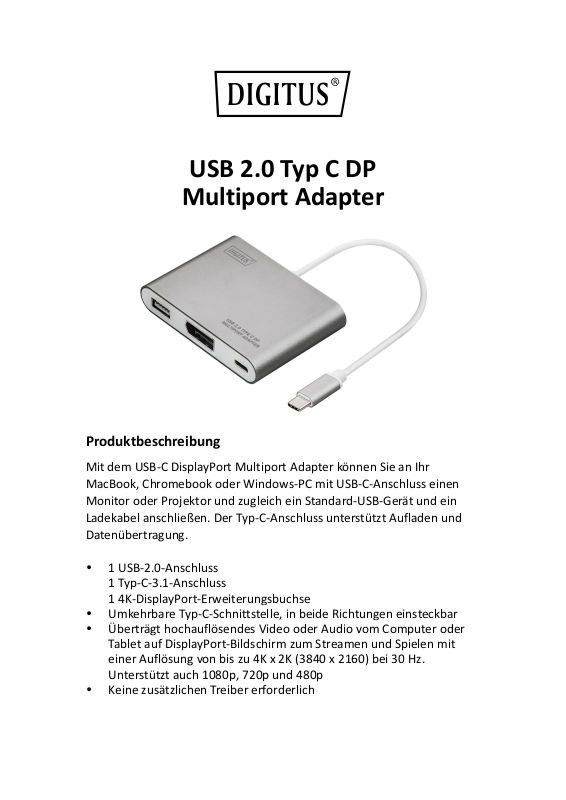

USB 2.0 Typ C DP

Multiport Adapter

Produktbeschreibung

Mit dem USB-C DisplayPort Multiport Adapter können Sie an Ihr
MacBook, Chromebook oder Windows-PC mit USB-C-Anschluss einen
Monitor oder Projektor und zugleich ein Standard-USB-Gerät und ein
Ladekabel anschließen. Der Typ-C-Anschluss unterstützt Aufladen und
Datenübertragung.

 1 USB-2.0-Anschluss

1 Typ-C-3.1-Anschluss
1 4K-DisplayPort-Erweiterungsbuchse

 Umkehrbare Typ-C-Schnittstelle, in beide Richtungen einsteckbar
 Überträgt hochauflösendes Video oder Audio vom Computer oder

Tablet auf DisplayPort-Bildschirm zum Streamen und Spielen mit
einer Auflösung von bis zu 4K x 2K (3840 x 2160) bei 30 Hz.
Unterstützt auch 1080p, 720p und 480p

 Keine zusätzlichen Treiber erforderlich

Betriebssystem

MacBook (USB Typ-C) OS X; Chromebook Pixel; Windows 10/8.1/8/7

Produkteigenschaften

 Chipsatz: VL101 + FE1.1S
 Material: Aluminium
 Ausführung: Anodische Oxidation
 Kabellänge: 20 cm
 Abmessungen: 51,4 x 80 x 14 mm
 Gewicht: 80 ± 5 g
 Farbe: Kosmosgrau
 Betriebstemperatur: 0 °C bis 40 °C (35 °F bis 100 °F)
 Betriebsluftfeuchtigkeit: 20 % RH bis 80 % RH

Packungsinhalt

 1 Type C auf 1 USB 2.0 DisplayPort-Adapter mit DisplayPort

(Aufladen und Datenübertragung)

 1 Gebrauchsanleitung

Anschluss

Schritt 1: Verbinden Sie den USB-Typ-C-Stecker des Adapters mit

einem Gerät, das den USB-Typ-C-DisplayPort-Modus
unterstützt.

Schritt 2: Verbinden Sie den DisplayPort-Ausgang des Kabels mithilfe

eines Standard-DisplayPort-Medienkabels mit einen HDTV­oder DisplayPort-fähigen Bildschirm.
