INSTRUKCJA OBSŁUGI
Przejściówka, adapter Digitus USB 2.0,
wtyk USB A <=> SATA/IDE, 0,53 m
Numer produktu: 986091
Strona 1 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
1. Właściwości
Obsługuje nadajniki SATA
Obsługuje funkcję SATA II Asynchronous Signal Recovery (Hot Plug)
Zgodność ze specyfikacją elektryczną USB 2.0 (Hi-Speed USB)
Zgodność z USB Mass Storage Class Bulk-Only Transport Specification
Obsługuje 480Mbps High Speed (HS) oraz operację USB 12MBps Full Speed
Obsługuje ATA/ATAPI-7
Obsługuje ATA/ATAPI Ultra DMA Mode
Obsługuje zestaw funkcji poleceń ATA/ATAPI PACKET
Obsługuje tryb adresowania ATA/ATAPI LBA48
Obsługuje Dual LUN (Logic Unit Number) dla USB do ATA/ATAPI
Obsługuje Windows 7, Vista, Windows XP, Windows 2000, Windows ME, 98SE, Mac OS
10.x
Wymagana instalacja sterowników pod Windows 98SE
2. Opis produktu
www.conrad.pl
1. Port SATA dla dysku twardego 2.5”/3.5” SATA
2. Port IDE dla dysku twardego 2.5” IDE
3. Port IDE dla dysku twardego 3.5” IDE
4. Ukryte światło /Wskaźnik aktywności: będzie migać podczas wykrywania dysku twardego
2.5”/3.5” SATA lub podczas transferu danych.
Strona 2 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
3. Wskazówki dla INSTALACJI DYSKU TWARDEGO HDD
Dla SATA HDD 2.5”/3.5”
(1) Połączyć dysk twardy SATA z kablem ER.
www.conrad.pl
(2) Podłączyć zewnętrzny zasilacz do przejściówki/adaptera Digitus USB 2.0, wtyk USB A <=>
SATA/IDE.
Strona 3 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
(3) Podłączyć przejściówkę/adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE do komputera,
następnie uruchomić, a system komputera wykryje dysk twardy SATA HDD.
Dla dysku twardego 3.5” IDE
(1) Podłączyć dysk twardy 3.5” IDE do przejściówki/adaptera Digitus USB 2.0, wtyk USB A <=>
SATA/IDE.
Strona 4 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
(2) Podłączyć zewnętrzny zasilacz do przejściówki/adaptera Digitus USB 2.0, wtyk USB A <=>
SATA/IDE.
(3) Podłączyć przejściówkę/adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE do komputera,
następnie włączyć, a system komputerowy wykryje dysk twardy IDE.
Strona 5 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Dla dysku twardego 2.5” IDE
(1) Podłączyć dysk twardy 2.5” IDE z przejściówką-adapterem Digitus USB 2.0, wtyk USB A <=>
SATA/IDE.
(2) Podłączyć przejściówkę-adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE do komputera,
następnie włączyć, a system komputera wykryje dysk twardy IDE.
Strona 6 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
UWAGI:
Nasz produkt przejściówka/adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE może obsługiwać dysk
twardy 2.5”/3.5” SATA i IDE synchronicznie; zob. poniższa ilustracja zastosowania.
Strona 7 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
4. Instalacja oprogramowania
Przed instalacją należy podłączyć dysk twardy do przejściówki/adaptera Digitus USB 2.0, wtyk USB
A <=> SATA/IDE.
Windows 98SE
Po zainstalowaniu sterownika, należy zrestartować komputer, a następnie wpiąć
przejściówkę/adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE do komputera. To bardzo ważne.
1) Włożyć dołączoną do zestawu płytę CD do CD-ROM-u i dwukrotnie kliknąć na „setup.exe”
2) Sterownik zacznie się instalować
3) Kiedy wyświetli się poniższy ekran, należy kliknąć na „Finish”:
4) Wpiąć przejściówkę/adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE do komputera.
System odnajdzie ją i zainstaluje.
Windows ME/2000/XP/Vista/7
Nie ma potrzeby instalacji sterownika w tej platformie systemu operacyjnego.
5. Weryfikacja
Należy iść po ścieżce „My Computer” („Mój komputer”) „System Properties” („Właściwości
systemowe”) „Device Manager” („Administrator Systemu”) i rozwinąć element „Hard disk
controllers” („Kontrolery dysków twardych”), aby pojawił się poniższy ekran.
Strona 8 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
6. Usuwanie sterownika
1) Wyciągnąć przejściówkę/ adapter Digitus USB 2.0, wtyk USB A <=> SATA/IDE z portu USB
komputera.

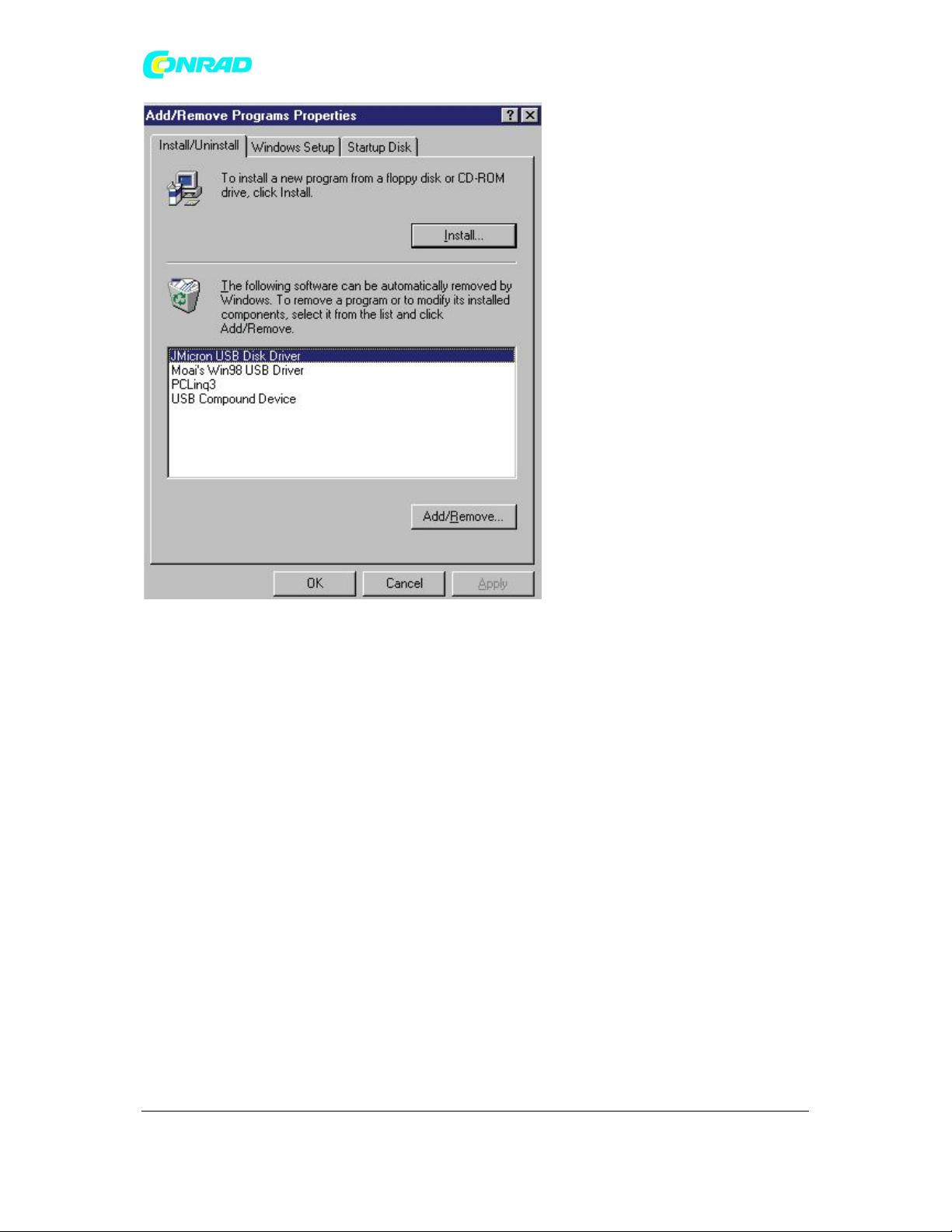

2) Następnie otworzyć program „Add or Remove Programs” („Dodaj/Usuń Programy”) zgodnie z
następującą ścieżką: Start/ Control Panel/ Add or Remove Programs (Start/Panel Sterowania/ Dodaj
lub usuń programy).
3) Kiedy wyświetli się następujący ekran, należy kliknąć „JMicron USB Disk Driver” (Sterownik dysku
USB Jmicron), a następnie kliknąć „Add/Remove” (Dodaj/Usuń), aby rozpocząć usuwanie.
Strona 9 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
7. Jeśli używany jest całkiem nowy dysk twardy
1) Należy użyć programu „Fdisk”, aby ustawić pojemność dysku twardego, jednak to skasuje
wszystkie dane zachowane na nim.
2) Sformatować dysk twardy używając standardowych procedur; jeśli nie będzie można odnaleźć
nowego dysku twardego, należy postępować wg. kroków w FAQ-1.
Uwaga: „Fdisk” lub formatowanie zniszczą wszystkie dane i programy na wybranym dysku twardym.
Należy upewnić się, że na dysku nie ma żadnych danych lub że wszystkie dane zostały skopiowane.
8. FAQ – Często zadawane pytania
Pytanie: Widać ikonę w prawym dolnym rogu ekranu, ale nadal nie można odnaleźć zewnętrznego
dysku twardego.
Odpowiedź:
a. Należy upewnić się, że dysk twardy został prawidłowo zainstalowany.
b. Należy upewnić się, że dysk twardy został ustawiony w pozycji głównej – Master.
c. Upewnić się, że dla dysku twardego z USB został zainstalowany prawidłowy sterownik.
d. Należy upewnić się, że dysk twardy został sformatowany. Jeśli nie – należy go najpierw
sformatować.
Strona 10 z 11
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
e. Jeśli użytkownik ma pewność, że zarówno dysk twardy jak i oprogramowanie zostały prawidłowo
zainstalowane, należy postępować zgodnie z poniższymi krokami, aby wykryć dysk twardy.
i. Wejść w „Control Panel” („Panel Sterowania”) i w ikonę System.
ii. Kliknąć na nią dwukrotnie, aby wyszukać „System Manager” (Administrator systemu).
iii. Odnaleźć kategorię „Disk drivers” (Sterowniki dysku). Powinny tam być 3 sterowniki; dwukrotnie
kliknąć na dysk twardy.
iv. Odnaleźć przycisk „Setting” i wybrać opcję „Removable Drive” (dysk wymienny).
v. Komputer automatycznie przypisze nową literę do tego dysku twardego z USB po zrestartowaniu
komputera.
9. Uwaga!
a. Jeśli użytkownik nie ma pewności, jakiego systemu operacyjnego używa powinien skontaktować
się ze sprzedawcą swojego komputera PC.
b. Nie należy umieszczać tego dysku twardego z USB w wilgotnym środowisku lub w środowisku o
wysokiej temperaturze.
c. Jeśli pierwsza instalacja nie powiedzie się, należy najpierw usunąć nieprawidłowe urządzenie wg.
poniższej ścieżki:
path=Control Panel > System > System Properties > Device Manager > Usuń elementy za pomocą „?”
lub !”.
