ТК-4тп
1
Выход реле COM (перекидной контакт)
Клеммы управляющего
2
Выход реле NO (нормально-открытый контакт)
реле с перекидным
3
Выход реле NC (нормально-закрытый контакт)
контактом
4
Датчик
Клеммы подключения
5
DS18B20
выносного датчика
6
-
Не используется
7
-
Не используется
8
Питание
Клеммы питания
9
~220 ±1В ( 0%), 50 Гц
прибора
ТЕРМОРЕГУЛЯТОР
(одноканальный)
+10°C…+40°C
ТУ У 29.1-3496336-002:2011
Инструкция по эксплуатации
1. Назначение
Од но ка на ль ны й эл ек тр он ны й ре гу ля то р температуры (далее
терморегулятор) ТК-4тп предназначен для поддержания заданной пользователем температуры объекта с отображением значений на
встроенном цифровом светодиодном индикаторе.
2. Технические характеристики:
Диапазон измеряемых температур, °C -55…+125
Диапазон регулируемых температур, °C +10…+40
Дискр етно ст ь индик ац ии, ° C 0,1
Погрешность измерения, °C, не более 1
Температурный гистерезис (∆t), °C 2
Номинальный ток активной нагрузки, А 16
Напряжение питания, В ~220 ± 10%, 50 Гц
Потребляемая мощность, Вт, не более 5
Степень защиты терморегулятора IP20
Внима ние ! П ри устране нии не исп равностей, техни ческом
об сл уж ив ан ии , монтажных работ ах н ео бходимо о тк лючить
те рмо регул ятор и подключенны е к н ему ус тройства от сети.
Терморегулятор не предназначен для эксплуатации в условиях
тряски и ударов, а также во взрывоопасных помещениях. Не допускается по пад ан ие вл аг и на вход ные к о нт ак ты кле мм ных бло ков и
внутренние элементы терморегулятора.
Внимание! Не допускается погружение датчика в жидкость.
При необходимости погружения датчика в жидкость следует обеспечить его надежную гидроизоляцию.
За прещаетс я ис пользование терморегуля то ра в а гр ессивных
средах с соде ржанием в атмосфере кис лот, щелочей, масел и т.п.
Нормальная работа прибора гарантируется при температуре окружающего воздуха от +5 °C до +50 °C и относительной влажности от 30 до
80%. Монтаж и техническое обслуживание терморегулятора должны
производить ся квалифицированны ми специалистами, изучившими
настоящее руководство. При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правила
те хн ич еск ой э ксплуатации эле кт ро ус та новок п отре би телей» и
«Правила техники безопасности при эксплуатации элек троустановок
потребителей».
6. Монтаж, подготовка к работе
Крепление прибора осуществляется на DIN-рейку. Корпус прибора
занимает три модуля по 17,5 мм.
При установке терморегулятора во влажных помещениях (ванная,
сауна, бассейн и др.) необходимо поместить его в монтажный бокс со
степенью защиты не ниже IP55 (частичная защита от пыли и защита от
брызг в любом направлении).

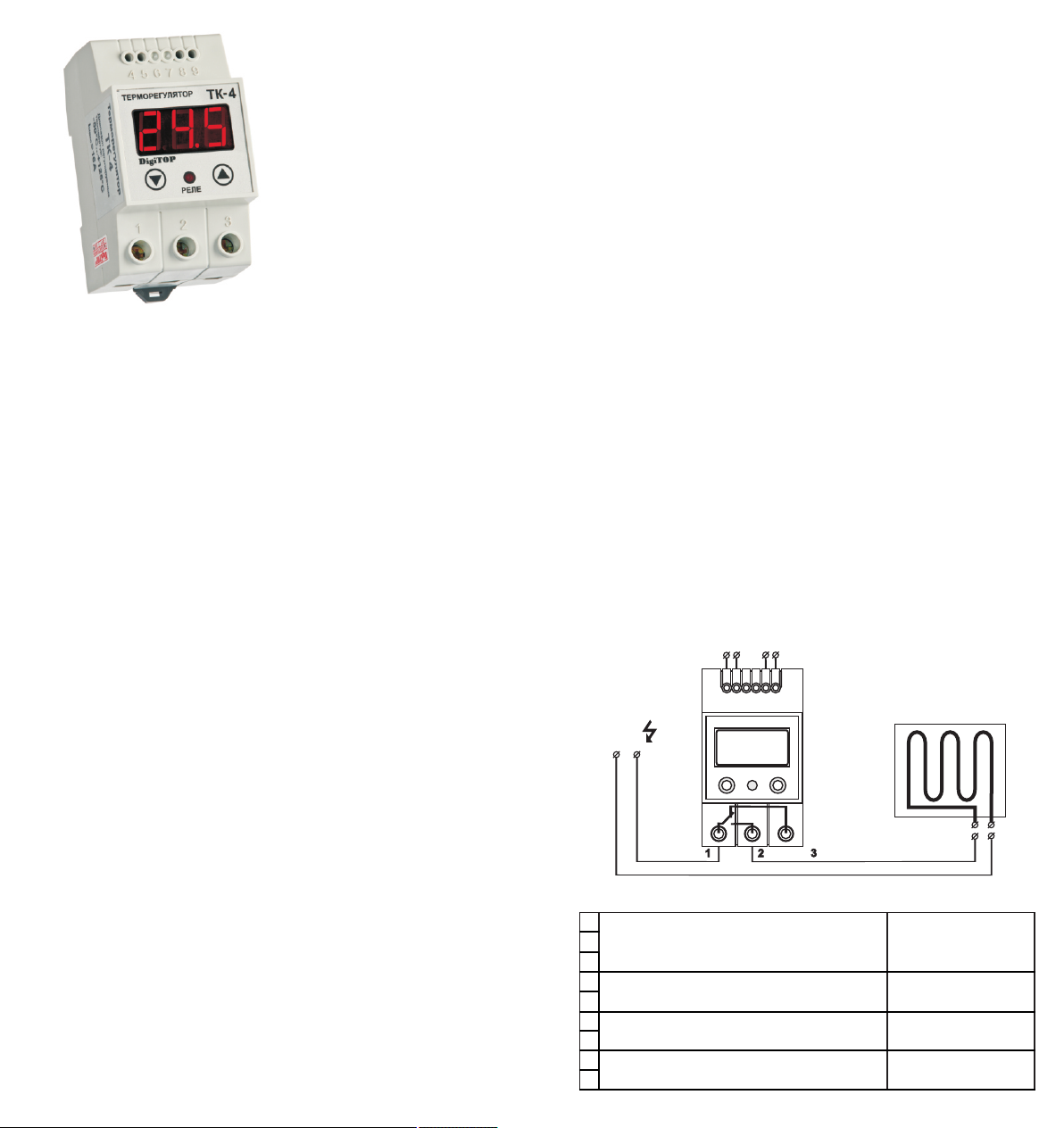

Подключение.
Датчик температуры (поставляется с прибором) подключается к
контактам 4 и 5 (см. рис.).
Управляющие контакты реле 1 и 2 подключаются в разрыв цепи
питания нагревательного элемента.
Питание прибора подается на контакты 8 и 9.
Сеть
~220В
Датчик
Питание прибора
~220В
7
4 5
8 9
6
Нагревательный
элемент
26.7
3. Комплект поставки
- цифровой терморегулятор ТК-4тп;
- датчик температуры;
- инструкция по эксплуатации;
- упаковка.
4. Устройство прибора
Терморегулятор управляется микроконтроллером, измерительным
эле мен то м сл ужи т ц ифр ово й д атч ик тем пер ат ур ы D S1 8 B2 0 .
Для упр а вле н ия н агр у зко й ис п ол ь зуе тся эл е ктр о маг н итн о е
реле. Установки пользователя вводятся в прибор с помощью кнопок,
расположенных на передней панели прибора. Все устанавливаемые
значен ия сохраняются в эне ргонеза висимой памяти к онт роллера.
Прибор не нуждается в калибровке при замене датчика.
5. Указания мер безопасности
По способу защиты от поражения электрическим током терморегу-
лятор соответствует классу 2 по ГОСТ 12.2.007-75. В терморегуляторе
используется опасное для жизни напряжение.
Назначение выводов
ВНИМАНИЕ! Прибор контролирует подключение датчика и при
наличии неполадок высвечивает:
O6P.
3.C.
- «crc» - неправильное чтение данных от датчика
EpE
(может происходить из-за помех от силовых кабелей
на провод датчика). Не рекомендуется прокладывать провод от датчика
вместе с силовыми проводами. Длина провода датчика может быть
увеличина до 200 м (при условии использования провода типа «витая
пара»).
Светодиод РЕЛЕ на передне й панели при бор а с игнализирует о
срабатывании исполнительного реле.
Реле на выходе рассчитано на коммутируемый ток 16А (3,5 кВт)
активной нагрузки. При необходимости коммутации большей мощности
или п ри ко мму та ции р еак ти вно й наг ру зки ( нап ри мер - на со с)
необходимо использовать промежуточное реле (контактор).
- “обр” - обрыв или отсутствие датчика температуры;
- “З.С.” - неправильная полярность подключения или
короткое замыкание в цепи датчика;
7. Принцип работы
При работе терморегулятора осуществляется поддержание задан-
ной температуры t объекта путем его нагрева. По достижении температуры t, терморегулятор отключает нагревательный элемент и объект
остывает на установленное значение гистерезиса ∆t, после чего опять
включается нагрев и т. д.

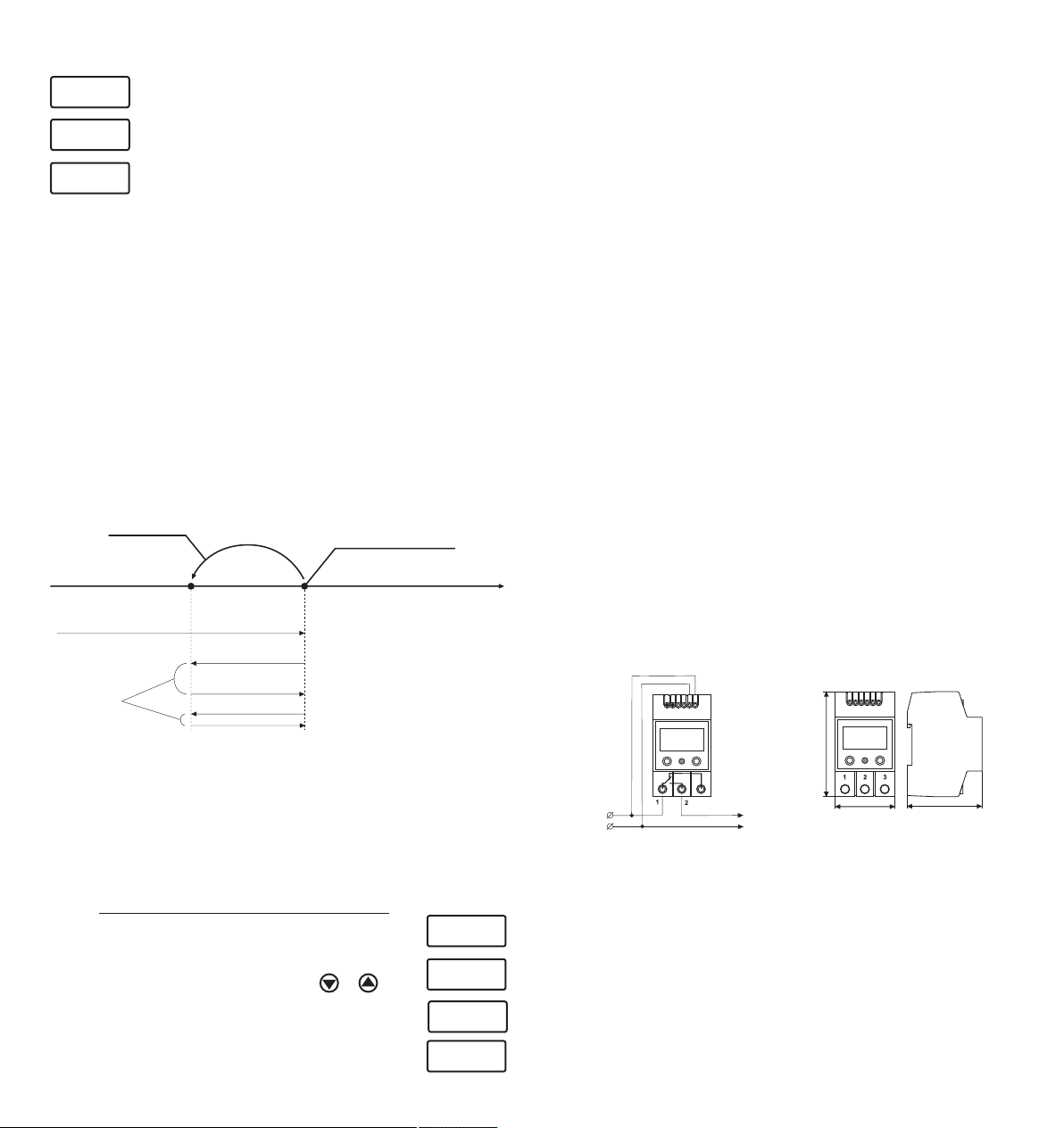

Логика работы терморегулятора
Гистерезис
Поддерживаемая
температура
9. Правила хранения
Терморегуляторы в упаковке предприятия-изготовителя должны хра-
ниться в отапливаемых помещениях при температуре от +5°С до +50°С
и относительной влажности воздуха до 85% (при 25°С). В помещении
для хранения не должно быть пыли, паров кислот, щелочей, а также
газов, вызывающих коррозию.
10. Гарантийные обязательства
Гарантийный срок эксплуатации одноканального электронного регу-
лятора температуры – 24 месяца со дня продажи при соблюдении
потребителем правил хранения, подключения, и эксплуатации. В течение гарантийного срока эксплуатации изготовитель производит безвозмездно ремонт терморегулятора в случае несоответствия его требованиям технических условий . Терморегулятор не подлежит гарантийному
обслуживанию в следующих случаях:
1. Ус ловия эксплуатации не соответствуют «Инструкции по эксплуа-
тации», прилагаемомой к изделию.
2. Из делие имеет следы механических повреждений (нарушение
пломбирования, нетоварный вид).
3. Имеются сле ды воздейств ия влаг и, попадани я посто ро нн их
предметов, пыли, грязи внутрь изделия (в т.ч. насекомых).
4. Выход из строя в результате уд ара молнии, пожара, затопления,
отсутствия вентиляции и других причин, находящихся вне контроля
производителя.
Гар ан ти я не распрост ра ня етс я на меха ни че ские повреж де ни я
датчика.
Гарантийное и после гарантийное обслуживание производит:
ООО “ЭНЕРГОХИТ”, 83076, Украина, г. Донецк,
пр. Красногвардейский, 50а.
Тел/Факс +38(062)385-64-85.
ООО “РОСТОК-ЭЛЕКТРО”, 143002, Россия, Московская обл.,
г. Одинцово, ул. Акуловская,11а/стр. 3.
Тел. +7(495)510-32-43.
∆t
цикл
Гистерезис - это разница между температурой включения и отключения контактов реле терморегулятора (падение температуры) .
t
1. Первоначальный
нагрев объекта
2. Остывание объекта
3. Нагрев объекта
4. Далее цикл повторяется
t,°C
8. Настройка прибора
Для настройки терморегулятора необходимо ввести значение под-
держиваемой температуры t;
В режиме настройки устанавливаемое значение мигает.
ШАГ 1. Установка поддерживаемой температуры . t
При кратковременном нажатии на любую из кнопок
отображается значение поддерживаемой температуры t.
При удержании кнопки более 5 секунд, терморегулятор
переходит в режим установки температуры t. При этом
показания на индикаторе мигают. Кнопками и установите необходимое значение. Кратковременным
нажатием на любую из кнопок производится изменение
температуры на 1 С. °
Выход из режима установки произойдет автоматически через 10 секунд после последнего нажатия на
кнопку.
24
24
26
25.6
Датчик
4 5 8 9
L
Вход
~220 В
N
Схема подключения
L`
Нагрузка
N`
4 5 6 7 8 9
90
51
64
Габаритные размеры
