ТК-4н
1
Выход реле COM (перекидной контакт)
Клеммы управляющего
2
Выход реле NO (нормально-открытый контакт)
реле с перекидным
3
Выход реле NC (нормально-закрытый контакт)
контактом
4
Датчик
Клеммы подключения
5
DS18B20
выносного датчика
6
-
Не используется
7
-
Не используется
8
Питание
Клеммы питания
9
~220 ±1В ( 0%), 50 Гц
прибора
ТЕРМОРЕГУЛЯТОР
(одноканальный)
0°C…+125°C
ТУ У 29.1-3496336-002:2011
Инструкция по эксплуатации
1. Назначение
Одноканальный электронный регулятор температуры (далее
терморегулятор) ТК-4н предназначен для поддержания заданной пользователем температуры объекта с отображением значений на
встроенном цифровом светодиодном индикаторе.
2. Технические характеристики:
Диапазон измеряемых температур, °C -55…+125
Диапазон регулируемых температур, °C 0…+125
Дискретность индикации, °C 0,1, от 0 до +99
1, от 100 до 125
Погрешность измерения, °C, не более 1
Температурный гистерезис (∆t), °C 1...20
Максимальный ток активной нагрузки, А 16
Напряжение питания, В ~220 ± 10%, 50 Гц
Потребляемая мощность, Вт, не более 5
Степень защиты терморегулятора IP20
3. Комплект поставки
- цифровой терморегулятор ТК-4;
- датчик температуры;
- инструкция по эксплуатации;
- упаковка.
4. Устройство прибора
Терморегулятор управляется микроконтроллером, измерительным
элем ентом слу жит цифро вой датчик темп ерату ры D S18 B20.
Дл я у п р авле н и я н агру з к о й и спол ь зует ся эл е к т р омагн и т н о е
реле. Установки пользователя вводятся в прибор с помощью кнопок,
расположенных на передней панели прибора. Все устанавливаемые
значения сохраняются в энергонезависимой памяти контроллера.
Прибор не нуждается в калибровке при замене датчика.
5. Указания мер безопасности
По способу защиты от поражения электрическим током терморегу-
лятор соответствует классу 2 по ГОСТ 12.2.007-75. В терморегуляторе
используется опасное для жизни напряжение.
Внимание! При устранении неисправностей, техническом
обслуживании, монтажных работах необходимо отключить
терморегулятор и подключенные к нему устройства от сети.
Терморегулятор не предназначен для эксплуатации в условиях
тряски и ударов, а также во взрывоопасных помещениях. Не допускается попадание влаги на входные контакты клеммных блоков и
внутренние элементы терморегулятора.
Внимание! Не допускается погружение датчика в жидкость.
При необходимости погружения датчика в жидкость следует обеспечить его надежную гидроизоляцию.
Запрещается использование терморегулятора в агрессивных
средах с содержанием в атмосфере кислот, щелочей, масел и т.п.
Нормальная работа прибора гарантируется при температуре окружающего воздуха от +5 °C до +50 °C и относительной влажности от 30 до
80%. Монтаж и техническое обслуживание терморегулятора должны
производиться квалифицированными специалистами, изучившими
настоящее руководство. При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правила
техни че ской э ксплуата ци и эле ктроустановок потребителе й» и
«Правила техники безопасности при эксплуатации электроустановок
потребителей».
6. Монтаж, подготовка к работе
Крепление прибора осуществляется на DIN-рейку. Корпус прибора
занимает три модуля по 17,5 мм.
При установке терморегулятора во влажных помещениях (ванная,
сауна, бассейн и др.) необходимо поместить его в монтажный бокс со
степенью защиты не ниже IP55 (частичная защита от пыли и защита от
брызг в любом направлении).

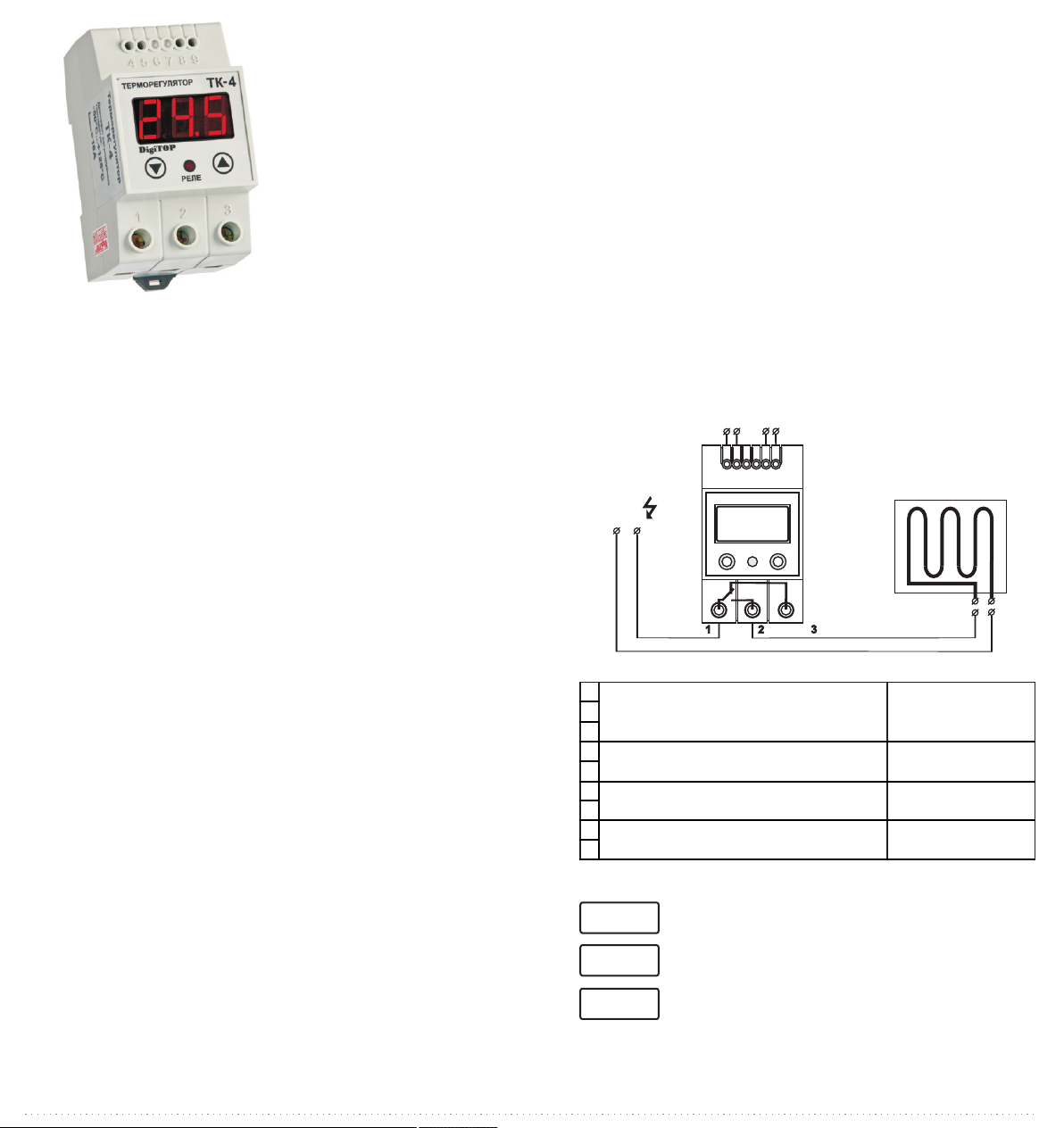

Подключение.
Датчик температуры (поставляется с прибором) подключается к
контактам 4 и 5 (см. рис.).
Управляющие контакты реле 1 и 2 подключаются в разрыв цепи
питания нагревательного элемента.
Питание прибора подается на контакты 8 и 9.
Датчик
Сеть
~220В
Питание прибора
~220В
7
4 5
8 9
6
Нагревательный
элемент
26.7
Назначение выводов
ВНИМАНИЕ! Прибор контролирует подключение датчика и при
наличии неполадок высвечивает:
O6P.
3.C.
- «crc» - неправильное чтение данных от датчика
EpE
(может происходить из-за помех от силовых кабелей
на провод датчика). Не рекомендуется прокладывать провод от датчика
вместе с силовыми проводами. Длина провода датчика может быть
увеличина до 200 м (при условии использования провода типа «витая
пара»).
- “ОБР.” - обрыв или отсутствие датчика температуры;
- “З.С.” - неправильная полярность подключения или
короткое замыкание в цепи датчика;
Светодиод РЕЛЕ на передней панели прибора сигнализирует о
срабатывании исполнительного реле.
Реле на выходе рассчитано на коммутируемый ток 16А (3,5 кВт)
активной нагрузки. При необходимости коммутации большей мощности
или при коммутации реактивной нагрузки (например - насос)
необходимо использовать промежуточное реле (контактор).
7. Принцип работы
При работе терморегулятора осуществляется поддержание задан-
ной температуры t объекта путем его нагрева. По достижении температуры t, терморегулятор отключает нагревательный элемент и объект
остывает на установленное значение гистерезиса ∆t, после чего опять
включается нагрев и т. д.

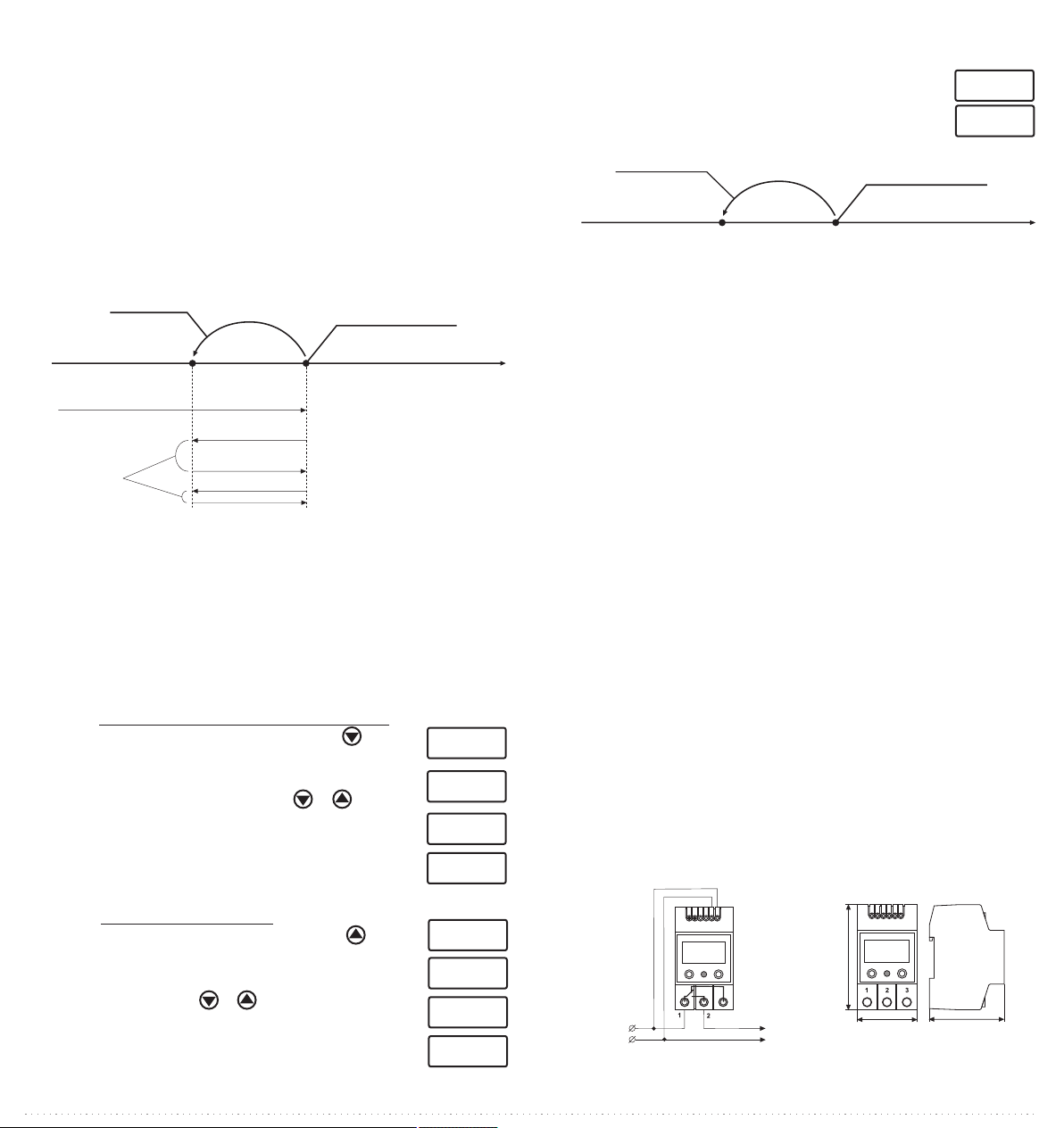

Логика работы терморегулятора
Гистерезис
∆t
цикл
Гистерезис - это разница между температурой включения и отключения контактов реле терморегулятора (падение температуры) .
8. Настройка прибора
Для настройки терморегулятора необходимо ввести два параметра:
- поддерживаемую температуру t;
- гистерезис ∆t;
В режиме настройки устанавливаемое значение мигает.
Последовательность установки параметров:
ШАГ 1. Установка поддерживаемой температуры . t
При кратковременном нажатии на кнопку отображается значение поддерживаемой температуры t. При
удержании кнопки более 5 секунд, терморегулятор переходит в режим установки температуры t. При этом показания на индикаторе мигают. Кнопками и установите необходимое значение. Кратковременным нажатием на любую из кнопок производится изменение температуры на 1 С. °
Выход из режима установки произойдет автоматически через 10 секунд после последнего нажатия на
кнопку.
ШАГ 2. Установка гистерезиса . ∆t
При кратковременном нажатии на кнопку отображается значение гистерезиса . При удержании кноп-∆t
ки более 5 секунд, терморегулятор переходит в режим
установки гистерезиса . При этом показания на инди-∆t
каторе мигают. Кнопками и установите необходимое значение. Кратковременным нажатием на любую из
кнопок производится изменение температуры на 1 С. °
Выход из режима установки произойдет автоматически через 10 секунд после последнего нажатия на
кнопку.
Поддерживаемая
температура
t
1. Первоначальный
нагрев объекта
2. Остывание объекта
3. Нагрев объекта
4. Далее цикл повторяется
25.6
f
f
f
25.6
t,°C
34
34
45
.12
.12
.14
Пример программирования.
Необходимо обогреть помещение и поддерживать температуру в
пределах от 22 до 24 С. Для этого устанавливаем в терморегуляторе
следующие значения:
- поддерживаемая температура t 24 °С
- гистерезис ∆t 2 °С
При этом нагреватель, управляемый терморегулятором, будет
нагревать помещение до 24 °С и отключаться. После остывания помещения на 2°С (до 22 °С), терморегулятор снова включит нагреватель и
цикл повторится.
Все установленные значения сохраняются в энергонезависимой
памяти терморегулятора.
Гистерезис ∆t
Поддерживаемая
температура t
2422
f
24
. 2
t,°C
9. Правила хранения
Терморегуляторы в упаковке предприятия-изготовителя должны хра-
ниться в отапливаемых помещениях при температуре от +5°С до +50°С
и относительной влажности воздуха до 85% (при 25°С). В помещении
для хранения не должно быть пыли, паров кислот, щелочей, а также
газов, вызывающих коррозию.
10. Гарантийные обязательства
Гарантийный срок эксплуатации одноканального электронного регу-
лятора температуры – 24 месяца со дня продажи при соблюдении
потребителем правил хранения, подключения и эксплуатации. В течении гарантийного срока эксплуатации изготовитель производит безвозмездно ремонт терморегулятора в случае несоответствия его требованиям технических условий . Терморегулятор не подлежит гарантийному
обслуживанию в следующих случаях:
1. Ус ловия эксплуатации не соответствуют «Инструкции по эксплуа-
тации», прилагаемомой к изделию.
2. Из делие имеет следы механических повреждений (нарушение
пломбирования, нетоварный вид).
3. Имеются следы воздействия влаги, попадания посторонних
предметов, пыли, грязи внутрь изделия (в т.ч. насекомых).
4. Выход из строя в результате уд ара молнии, пожара, затопления,
отсутствия вентиляции и других причин, находящихся вне контроля
производителя.
Гарантия не распространяется на механические повреждения
датчика.
Гарантийное и послегарантийное обслуживание производит:
ООО “ЭНЕРГОХИТ”, 83076, Украина, г. Донецк,
пр. Красногвардейский, 50а.
Тел/Факс +38(062)385-64-85.
ООО “РОСТОК-ЭЛЕКТРО”, 143005, Россия, Московская обл.,
г. Одинцово, ул. Акуловская,11а/стр. 3.
Тел. +7(495)510-32-43.
Датчик
4 5 8 9
4 5 6 7 8 9
90
®
DigiTOP
L
Вход
~220 В
N
Схема подключения
L`
N`
Нагрузка
51
Габаритные размеры
64
