DigitalBox Imperial HD 5 kompakt Service Manual [de]

Bedienungsanleitung
IMPERIAL® HD 5 kompakt
www.digitalbox.de
Version 1.0
D
INHALTSVERZEICHNIS
INHALT
SERVICE AND SUPPORT..............................6
1. BEDIENFELD & FERNBEDIENUNGSBESCHREIBUNG..8
1.1 Beschreibung der Frontblende ......................8
1.2 Beschreibung der Rückseite ........................9
1.3 Beschreibung der Fernbedienung...................10
2. VORWORT ...................................... 11
3. SICHERHEITSHINWEISE.......................... 12
3.1 Grundlegende Sicherheitshinweise..................12
3.2 Erläuterung der Sicherheitshinweise ................15
3.3 Bestimmungsgemäßer Gebrauch...................16
4. LIEFERUMFANG ................................. 17
5. BESCHREIBUNG .................................18
6. RECEIVER ANSCHLIESSEN ....................... 20
6.1 LNB-Kabel montieren..............................21
6.2 Anschluss mit HDMI-Kabel.........................23
6.3 Anschluss eines Dolby Digital Receivers.............24
6.4 Die Antenne anschließen und grob ausrichten .......26
7. IN BETRIEB NEHMEN ............................ 32
7.1 Fernbedienung....................................32
7.2 Der Receiver .....................................33
7.3 Schnelleinrichtung ................................34
INHALTSVERZEICHNIS
8. HAUPTMENÜ.................................... 35
8.1 Benutzer-Oberfläche auf dem TV-Bildschirm . . . . . . . . . 35
8.2 Menü-Aufbau .....................................36
8.3 In den Menüs navigieren...........................38
8.4 Installation (Symbol: Sat-Antenne)...................38
8.4.1 Anleitung für Voreinstellung “Fest installierte
Antennen“ ..........................................38
8.4.2 Satellitenliste ...................................39
8.4.3 TP-Liste ........................................40

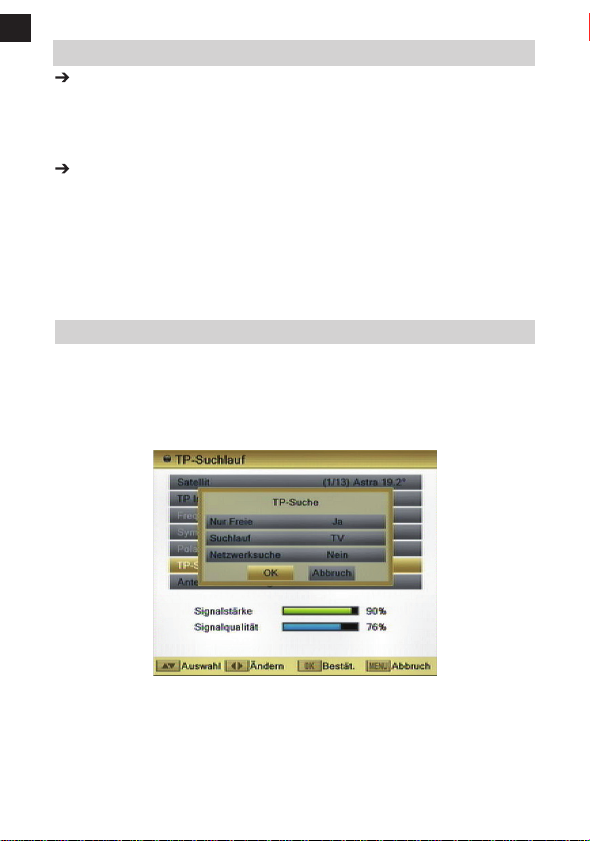

8.4.4 TP-Suchlauf.....................................42
8.4.5 Antennenausrichtung............................43
8.4.6 Unicable Einstellungen ...........................44

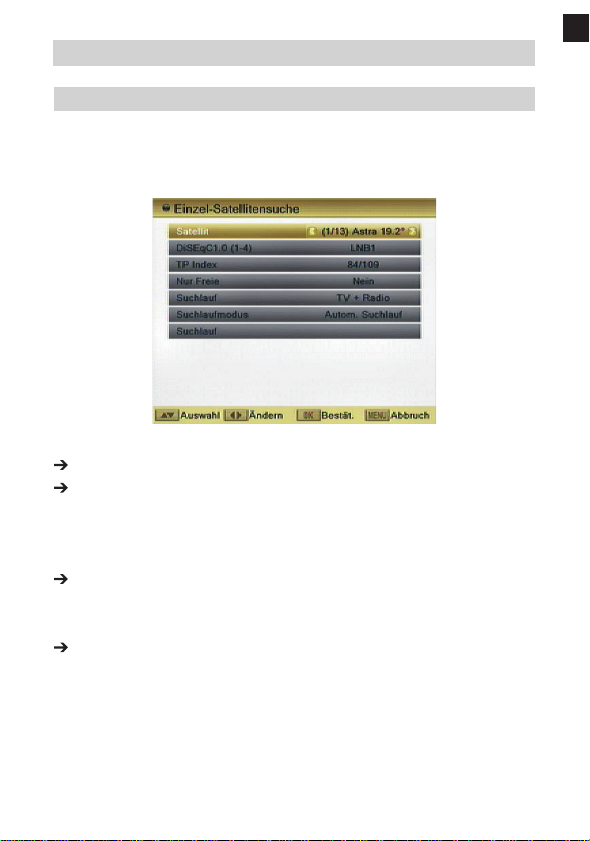

8.4.7 Einzel-Satellitensuche ............................47
8.4.8 Multi-Satellitensuche ............................48
8.5 Programme (Symbol: TV-Gerät) ....................49
8.5.1 TV-Programmliste ...............................49

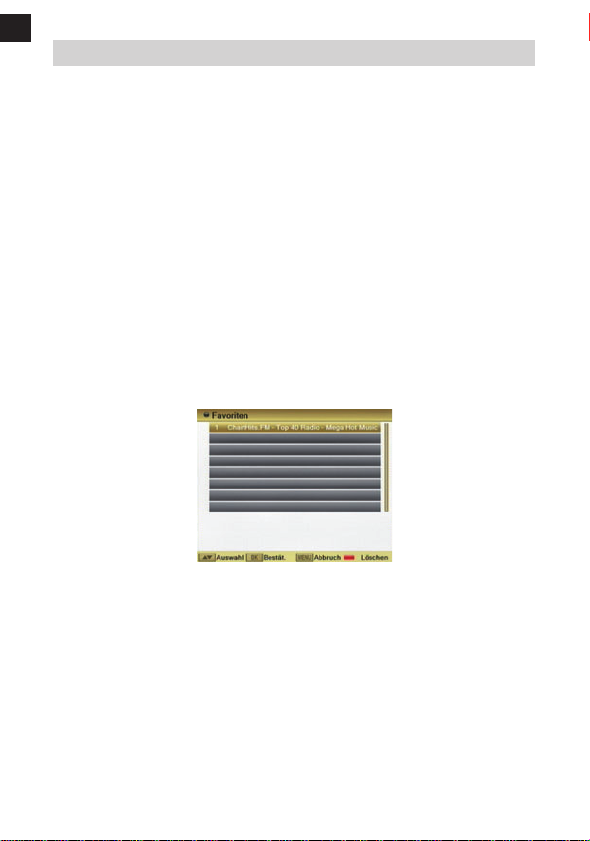

8.5.1.1 Favoritenliste erstellen .........................50
8.5.1.2 Programme bewegen .........................51
8.5.1.3 Sortieren .....................................52
8.5.1.4 Ändern .......................................52
8.5.1.5 Programme löschen ..........................53
8.5.1.6 Programme überspringen .....................53
8.5.1.7 Programme sperren ..........................54
8.5.1.8 Programme umbenennen .....................54
8.5.2 Radio-Programmliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
8.5.3 Programmeinstellungen .........................55
8.5.4 Programmtyp...................................56
8.5.5 Favoritenlistennamen............................56
8.5.6 Alle löschen ....................................57
8.6 Internet ..........................................57
8.6.1 Netzwerk Typ ...................................57
D
D
INHALTSVERZEICHNIS

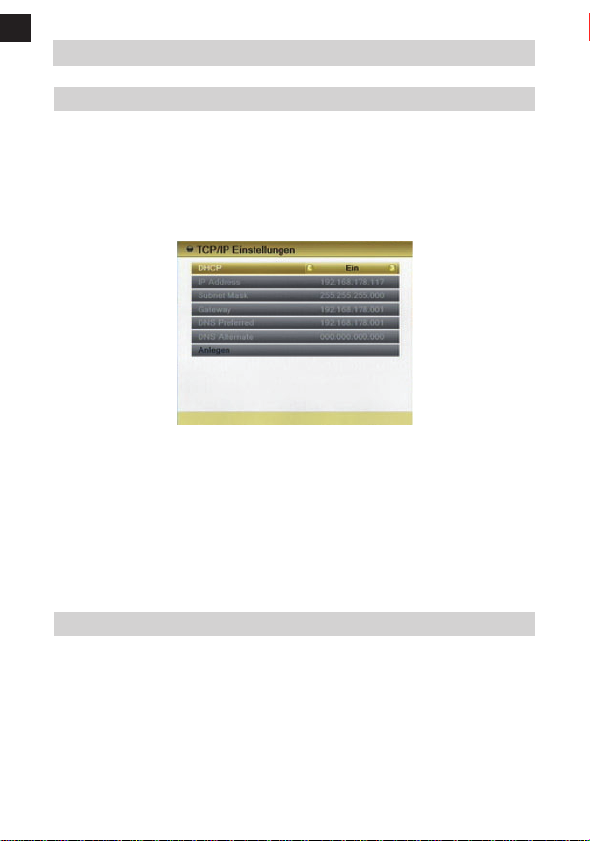

8.6.2 TCP/IP Einstellungen............................58
8.6.3 WiFi Manager ..................................58
8.6.4 Wetter.........................................59

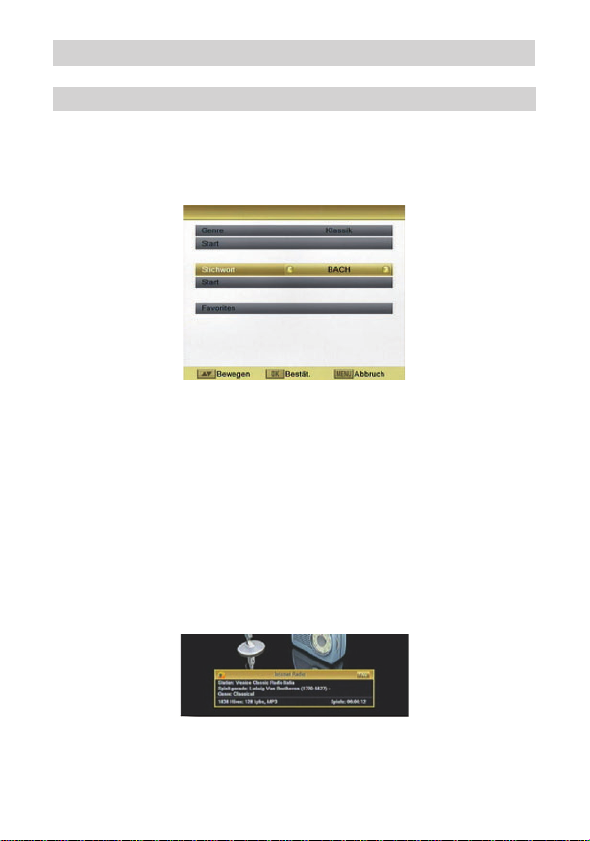

8.6.5 SHOUTcast - Radio ..............................61
8.6.6 DigitalBOX Radio ................................64
8.8 Systemeinstellungen (Symbol: Zahnrad) . . . . . . . . . . . . . 65
8.8.1 Sprache........................................65
8.8.2 TV-Einstellungen ................................66
8.8.3 Zeit- und Timereinstellungen......................67
8.8.3.1 Timer ........................................67
8.8.3.2 Zeiteinstellungen ..............................69
8.8.3.3 Sleep Timer...................................70
8.8.4 OSD Einstellung.................................70
8.8.5 Kindersicherung ................................71
8.8.6 Energieeinstellungen ............................72
8.8.6.1 Automatisches Standby ........................72
8.8.6.2 LNB-Spannung ................................73
8.8.6.3 Standby Sparmodus ...........................73

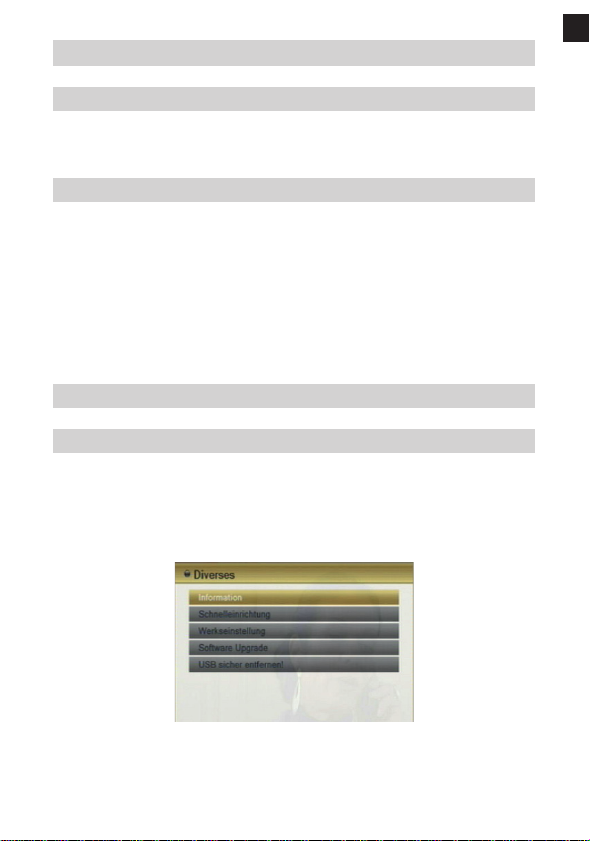

8.9 Diverses (Symbol: Werkzeugkoffer) .................73
8.9.1 Information .....................................73
8.9.2 Schnelleinrichtung...............................74
8.9.3 Werkseinstellung ...............................74
8.9.4 Software Upgrade...............................75

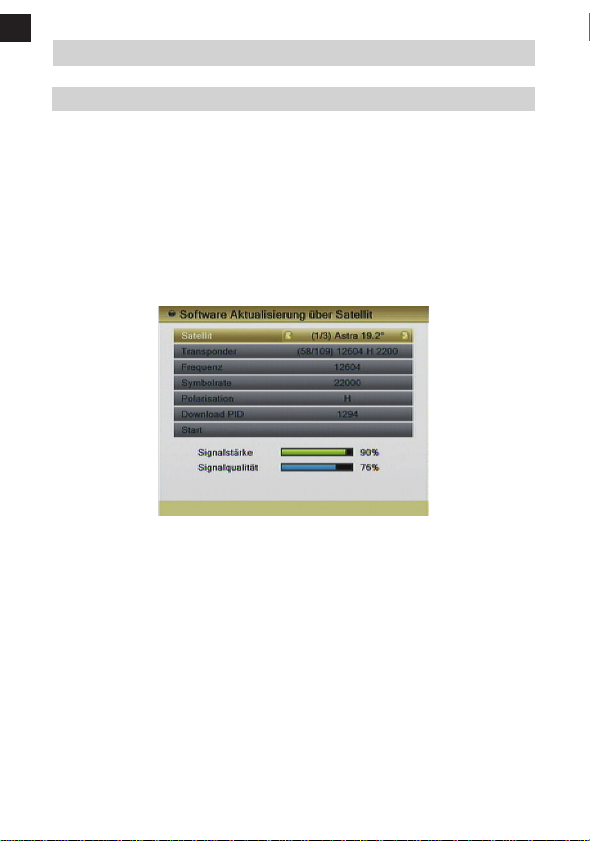

8.9.4.1 Software Aktualisierung über Satellit (OTA) ......76

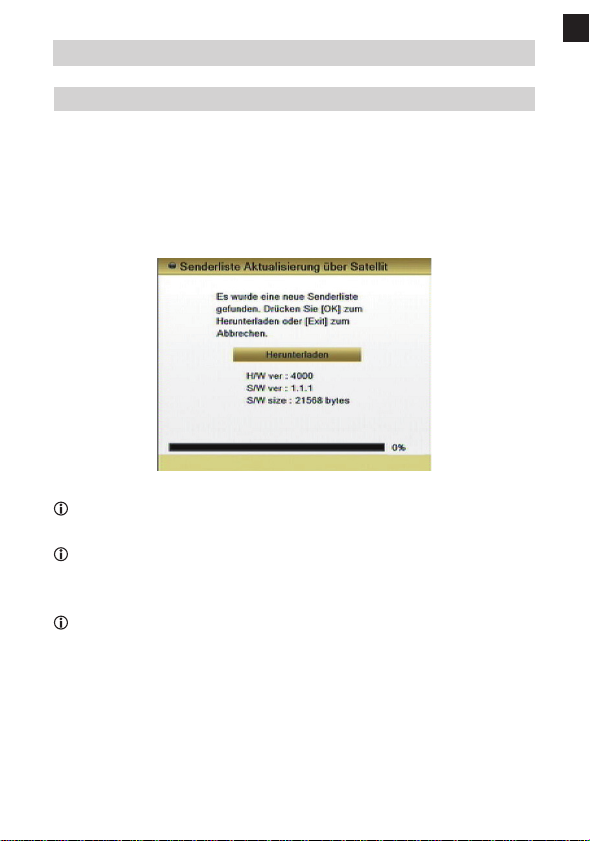

8.9.4.2 Programmliste aktualisieren....................77
8.9.4.3 Netzwerk Update..............................78
8.9.4.4 Backup auf USB...............................79
8.9.4.5 USB-STB Upgrade.............................80
8.9.5 USB sicher entfernen! ...........................80
8.10 Multimedia......................................82
8.10.1 Datei Liste ....................................82
8.10.1.1 Wiedergabe von Bildern ......................83
INHALTSVERZEICHNIS
8.10.1.2 Wiedergabe von Musik . . . . . . . . . . . . . . . . . . . . . . . 85
8.10.1.3 Wiedergabe von Videos ......................86
8.10.2 HDD Informationen............................87
9. BEDIENUNG .............................. 87
9.1 Ein- und Ausschalten ..............................87
9.2 Programmwahl ...................................87
9.3 Sendeparameter aufrufen .........................89
9.4 Umschalten TV/Radio.............................89
9.5 Rückkehr zum zuletzt eingestellten Programm.......90
9.6 Videotext.........................................90
9.7 Bildschirm-Einblendungen bei einem Programm-Wechsel
..........................................91
9.8 Lautstärkeregelung ...............................92
9.9 Favoritenlisten auswählen..........................92
9.10 Untertitel .......................................92

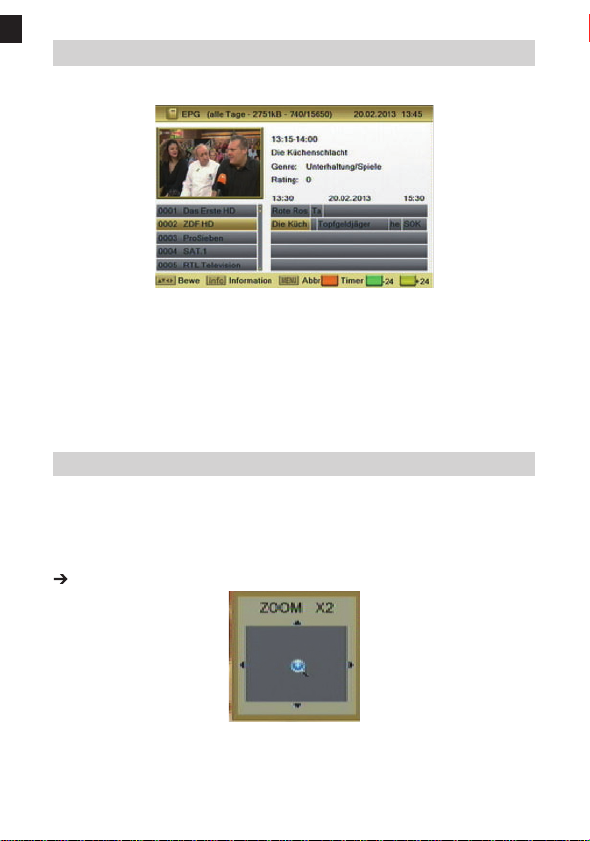

9.11 EPG ..........................................93
9.12 ZOOM ..........................................94

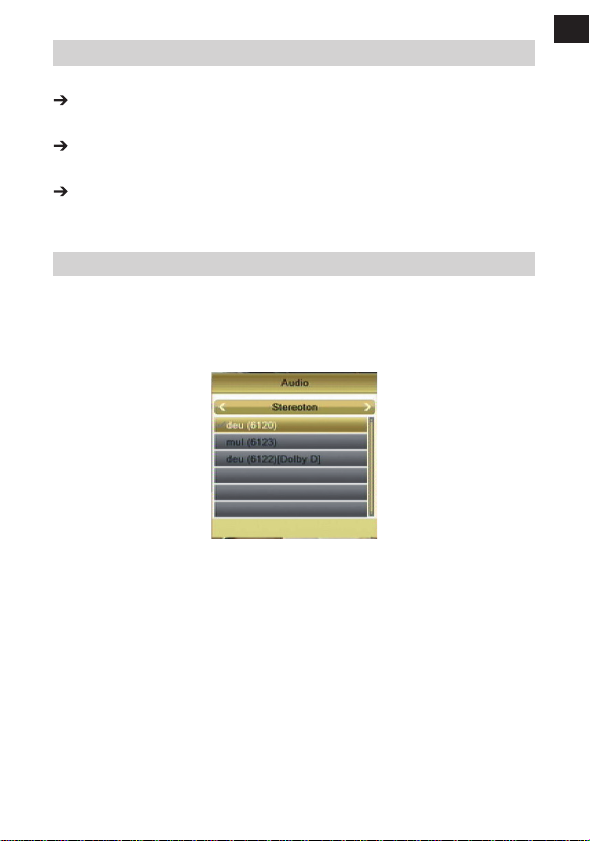

9.13 AUDIO..........................................95
Wichtiger Hinweis zur USB 2.0 Schnittstelle ............96
10. FEHLERBEHANDLUNG.......................... 98
11. REINIGUNG ...................................101
12. ENTSORGUNG ................................101
13. TECHNISCHE DATEN ..........................104
D
14. CE KENNZEICHNUNG .........................106
SERVICE UND SUPPORT
Garantie und Service
Sehr geehrte Kundin, Sehr geehrter Kunde! Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.
Die Gewährleistungszeit für den digitalen Satelliten-Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.
Wir bieten Ihnen ebenfalls unseren telefonischen HOTLINE­Service mit einer professionellen Hilfe an.
In unserem Servicebereich stehen Ihnen professionelle Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stel­len, die Sie bezüglich der DigitalBOX Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache.
Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgenden Rufnummern zur Verfü­gung:
für Deutschland: 02676 / 9520101
oder per E-Mail unter: service@digitalbox.de
Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie Ihren Receiver, möglichst in der original Verpackung, aber unbedingt transportsicher verpackt, an fol­gende Adresse:
DigitalBOX Europe GmbH
Service Center Am Weiher 14 (Industriegebiet) 56766 Ulmen
D
1. BEDIENFELD & FERNBEDIENUNGSBESCHREIBUNG
1.1 Beschreibung der Frontblende
Nr. Symbol Erläuterung
Ein-/Ausschalten des
1
Standby/Power- Taste
2
LED ROT
3
LED-DISPLAY
Receivers aus/in Standby­Modus
Die rote LED leuchtet im Standby
4-stellige Anzeige der Programmplätze
1
2
3
1. BEDIENFELD & FERNBEDIENUNGSBESCHREIBUNG
1.2 Beschreibung der Rückseite
Nr. Anschluss Erklärung
1 IF IN LNB-Anschluss oder An-
schluss für Multischalter
2 HDMI Anschluss zur digitalen
Übertragung von Audio­und Video-Signal.
3 Coaxial / SPDIF Coaxialer Digitalausgang
4 Analog VIdeo Out Anschluss zur Übertra-
gung eines analogen Videosignals.
5 USB USB 2.0-Schnittstelle
für externe Speicherme­dien oder für einen WiFi Dongle
6 Netzteilanschluss Anschluss des im Lief-
erumfangs enthaltenen Netzteil
7 Analog Stereo Audio
Out
Analoger Stereo Aus­gang
D
1 2 3 4 5 6
7
D
1. BEDIENFELD & FERNBEDIENUNGSBESCHREIBUNG
1.3 Beschreibung der Fernbedienung
Power: Einschalten/ Standby
Start/Pause:
Pausieren bzw.
fortsetzen der
Wiedergabe,
Pausieren und
Abspielen
EPG:
Startet den
elektronischen
Programmführer
Mit diesen Tasten
navigieren im Menü
nach links/rechts
Wechselt zwischen
TV- und Radiomodus
Videotextfunktion
Audio:
Auswahl des
Tonformats
Menü:
Öffnet uns schließt das Hauptmenü
VOL-/VOL+:
reglen Sie die
Lautstärke und
TV/R:
P+/P-:
Mit diesen
Tasten schalten
die Programme
Einschalten der
Zifferneingabe
FAV: Öffnet die
Sie
auf oder ab
TXT:
0-9:
Favoritenliste
Stoppen der Wiedergabe
Keine Funktion
Diese Taste schaltet die Tonausgabe stumm
SUB:
Öffnet die Untertitelfunktion bei Sendungen mit entsprechendem Angebot
Zoom:
Zum Vergrößern eines Bildausschnitts im laufenden Programm
Menü verlassen Mit diesen Tasten
navigieren Sie im Menü hoch/runter oder schalten die Programme durch
OK: Bestätigen von Eingaben und Auswahl. Öffnet die Programmliste
Info:
Aufrufen von Detailinformationen zum aktuellen Programm sowie EPG Informationen
VOL-/VOL+:
Mit diesen Tasten reglen Sie die Lautstärke
Recall:
Schaltet zurück zum vorher gezeigten Programm
2. VORWORT
Diese Bedienungsanleitung hilft Ihnen beim
 •bestimmungsgemäßen  •sicheren  •vorteilhaften
Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
 •montiert  •anschließt  •bedient  •reinigt  •entsorgt
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedi­enungsanleitung immer in der Nähe des Receivers auf.
D
1110 HDTV-ReceiverBedienungsanleitung
D
3. SICHERHEITSHINWEISE
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.
3.1 Grundlegende Sicherheitshinweise
Elektrischer Anschluss
• Trennen Sie bei Betriebsstörungen den Receivervon der
Stromquelle. Hinweis: Der Schalter auf der Vorderseite trennt das Gerät nicht vom Netz.
• UmFeuergefahrunddieGefahreineselektrischenSchlags
zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Önen Sie niemals das Gehäuse. Andernfalls besteht die
Gefahr eines elektrischen Stromschlags.
• SchließenSiedenReceivernuraneinefachgerechtinstal­lierte Netz-Steckdose von 100–240 V~, 50–60 Hz an.
• Die Gesamt-Stromaufnahmeam Antennen-Anschluss des
Receivers “LNB IN“ darf 300 mA nicht überschreiten.
• ZiehenSie das Netzkabel aus der Steckdose, fallsSie das
Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.
• ZiehenSie beiGewitter das Netzkabel des Receivers aus
der Steckdose.
• Schrauben Sie bei Gewitter das LNB-Kabelvom Receiver
ab.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gel­angen, ziehen Sie sofort das Netzkabel aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal über-
12Bedienungsanleitung
prüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• BeachtenSiebitte,dassdieStromquelle(Steckdose)leicht
zugänglich ist.
• KnickenoderquetschenSiekeineKabelverbindungen.
• WenndasNetzkabelbeschädigtist,müssenSieden
Receiver von Fachpersonal reparieren lassen bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.
• LassenSieKinderniemalsunbeaufsichtigtdenReceiver
benutzen, oder mit der Antennen-Anlage spielen.
• ÜberlassenSieWartungsarbeitenstetsqualiziertem
Fachpersonal. Andernfalls gefährden Sie sich und andere.
• TrennenSiebeiBetriebsstörungendenReceivervonder
Stromquelle.
• BezugvonErsatzteilennurbeimHersteller.
• ÄnderungenamGerätführenzumErlöschenderVerant-
wortung und der Haftung des Herstellers.
• Schutzfolienentfernen.
D
13
HDTV-Receiver
D
3. SICHERHEITSHINWEISE
Achtung! Hinweis zur Netztrennung. Die Standby-Taste dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Netzkabel aus der Steckdose gezogen werden.
Richtiger Standort
• StellenSiedenReceiveraufeinefeste,ebeneUnterlage.
• VermeidenSiedieNähevon:
- Wärmequellen, wie z.B. Heizkörper,
- offenem Feuer, wie z.B. Kerzen,
- Geräten mit starken Magnetfeldern,
wie z. B. Lautsprecher.
- Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel
Vasen) auf den Receiver.
• Vermeiden Sie direkte Sonneneinstrahlung und Orte mit
außergewöhnlich viel Staub.
• DeckenSieniemalsdieLüftungsschlitzeab.SorgenSiefür
ausreichende Belüftung des Receivers.
• StellenSiekeineschwerenGegenständeaufdenReceiver.
• Wenn Sie den Receiver von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so,
dass niemand darauf treten oder darüber stolpern kann.
14Bedienungsanleitung
3. SICHERHEITSHINWEISE
Der richtige Umgang mit Batterien
• Batterien können Giftstoe enthalten. Achten Sie darauf,
dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und ver­schlucken. Sollte eine Batterie verschluckt werden, nehmen Sie bitte sofort ärztliche Hilfe in Anspruch.
• Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
• Batterien können Giftstoe enthalten. Entsorgen Sie die
Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen/umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmüll.
• Setzen Sie die Batterien nie oenem Feuer oder starker
Hitze aus, da sonst Explosionsgefahr besteht.
• ErsetzenSiedieBatterienimmerdurchdenselbenTyp.
3.2 Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:
D
Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Per­sonenschäden.
Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.
15
HDTV-Receiver
D
3. SICHERHEITSHINWEISE
Diese Hinweise enthalten besondere Angaben zum
wirtschaftlichen Gebrauch des Receivers.
3.3 Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von digitalen unverschlüsselten (free-to-air) Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen und bedeutet zudem den sofortigen Garantieverlust. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.
und darf nur
16Bedienungsanleitung
4. LIEFERUMFANG
1
2
Nr. Anzahl Erklärung
1 1 Receiver
2 1 Fernbedienung
31Batterien Typ LR 03/AAA/1,5 V
(nicht abgebildet)
4 1 Bedienungsanleitung (nicht abge-
bildet)
D
Zusätzlich können Sie über unsere Webseite einen
passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers
17
HDTV-Receiver
D
5. BESCHREIBUNG
bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage www.digitalbox.de.
Die wichtigsten Sender und Satelliten sind vorprogrammiert.
Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Pro­gramme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte Satelliten können hinzugefügt werden. Alle Receiver-Einstellungen kön­nen Sie leicht über die Benutzer-Oberfläche (Menü), die auf dem TV Bildschirm angezeigt wird, vornehmen.
Der IMPERIAL HD 5 kompakt ist ein Receiver für den Empfang von digitalen TV- und Radiosendern via Satellit.
Weitere Ausstattungsmerkmale:
• 1 USB-Anschluss für Fotos, Musik, Wiedergaben von
externen Medien, Anschluss WiFi Dongle.
• 4-stelliges LED-Display
• 2.000 TV-/Radioprogrammspeicherplätze (freie Pro-
grammsortierfunktion)
• Komfortable vorprogrammierte Programmliste für TV
und Radio
• Bildschirmmenü mit 19 verschiedenen Sprachen
• 32 verschiedene Favoritenlisten programmierbar
• 16 frei programmierbare Timerplätze
• Videotext und Untertitel (OSD)
• Programminformationsdienst bis zu 14 Tagen (EPG)
• Automatischer Sender-Suchlauf/Blindscan/Einzelsatel-
litensuche/
18Bedienungsanleitung
5. BESCHREIBUNG
Multi-Satellitensuche/TP-Suchlauf
• Software- und Programmlisten-Update über Satellit (OTA)
und über USB
• Kindersicherung für Programme und das Menü
• Unterstützt DiSEqC 1.0/1.1/1.2 & Unicable
• Bildformate: 4:3 LetterBox, PanScan/16:9, Automa-
tische 16:9/4:3-Umschaltung
• 1 Bedienknopf am Gehäuse (Standby)
•
D
19
HDTV-Receiver
D
6. RECEIVER ANSCHLIESSEN
Der Receiver wird über ein Coaxial-Kabel mit Ihrer Satelliten­Antenne verbunden. Bevor Sie den Receiver anschließen kön­nen, müssen Sie gegebenenfalls ein Coaxial-Kabel anfertigen.
Achtung!!
Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne ange­schlossen haben. Andernfalls kann der Receiver beschädigt werden.
Achtung!! Hinweis zur Netztrennung. Die Standby-Taste dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außer­dem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Netzkabel aus der Steckdose gezogen werden. Das Drahtgeflecht und der innere Leiter des Coaxial-Kabels führen während des Be­triebs Strom.
Gefahr! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne ange­schlossen haben. Ansonsten besteht die Gefahr eines elek­trischen Schlags, der schädlich für Leib und Leben ist.
20Bedienungsanleitung
6. RECEIVER ANSCHLIESSEN
6.1 LNB-Kabel montieren
(vgl. Montage-Schema auf der nachfolgenden Seite)
Zur Montage der F-Stecker auf das Coaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.
Beim Abisolieren dürfen weder der innere Leiter, die Folie
noch das Drahtgeflecht beschädigt werden.
Trennen Sie an jedem Ende 8 mm Coaxial-Kabel bis auf den
inneren Leiter ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab,
so dass das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen
Sie es über die äußere Isolierung, so dass es den inneren Leiter nicht berührt.
Entfernen Sie die innere Isolierung mit der sich darüber
befindenden Folie bis 2 mm vor dem Drahtgeflecht.
Achtung!
Das Drahtgeflecht und die Folie dürfen den inneren Leiter nicht berühren. Die Folie muss die Innenisolierung um­schließen und darf nicht beschädigt werden.
D
Drehen Sie den F-Stecker auf das zurück gestülpte Draht-
geflecht, bis der Stecker an die innere Isolierung anstößt.
Es darf kein Drahtgeflecht hinten am Steckerende
überstehen.
21
HDTV-Receiver
D
6. RECEIVER ANSCHLIESSEN
Kürzen Sie den Innenleiter mit einem Seitenschneider, so
dass er maximal 1 mm aus dem Stecker ragt.
Montage-Schema
Schrauben Sie den F-Stecker des Coaxial-Kabels auf den
Antennen-Anschluss “LNB IN 1“ am Receiver. Das andere Ende des Coaxial-Kabels schrau­ben Sie am LNB fest.
22Bedienungsanleitung
23
Anschluss-Schema
6.2 Anschluss mit HDMI-Kabel
Stecken Sie das HDMI-Kabel in die HDMI-Buchse “HDMI“
am Receiver.
Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte
beachten Sie die Bedienungsanleitung des TV-Gerätes.
Beachten Sie, dass das HDMI-Kabel nicht zum Lieferumfang
gehört.
Anschluss-Schema
HDTV-Receiver
D
6. RECEIVER ANSCHLIESSEN
D
6. RECEIVER ANSCHLIESSEN
6.3 Anschluss eines Dolby Digital Receivers
Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/ AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem coaxialen Ausgang des Receivers verbinden.
Achtung!
Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers.
Die digitalen Verbindungskabel gehören nicht zum
Lieferumfang.
Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet
sein. Wenn Sie den TV-Ton über Ihre Stereo-Anlage empfangen möchten, müssen Sie das TV-Gerät einschalten.
Anschluss coaxialer Digitalausgang
Stecken Sie das coaxiale Kabel in den Anschluss “Coaxial
S/PDIF“ am Receiver.
Verbinden Sie das coaxiale Kabel mit dem Audio-Digital-
Receiver.
Anschluss Cinch Stereo Analog Audio Ausgang
Alternativ können Sie den Receiver über eine analoges Cinch­Stereo Kabel an Ihrer Stereo Anlage anschließen.
24Bedienungsanleitung
25 HDTV-Receiver
D
Anschluss-Schema
6. RECEIVER ANSCHLIESSEN
D
6. RECEIVER ANSCHLIESSEN
6.4 Die Antenne anschließen und grob ausrichten
Bevor Sie die Antenne ausrichten, müssen Sie das Antennen­kabel an den LNB anschließen.
Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-
Antenne.
Achtung!
Der Receiver darf erst an die Stromversorgung angeschlos­sen werden, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
Schrauben Sie den F-Stecker an den Anschluss des LNB. Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet haben, müssen Sie zunächst einen geeigneten Standort für die Montage der Antenne suchen. Hierbei ist zu beachten, dass die Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Rich­tung Südosten haben. Bitte beachten Sie, dass die An­tenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z.B. Bäume) montiert werden darf.
Bei der Suche nach der südlichen Richtung hilft Ihnen der
Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.
26Bedienungsanleitung
6. RECEIVER ANSCHLIESSEN
Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90° Winkel liegen fast alle gängigen Satellitenpo­sitionen wie z.B. ASTRA1 19,2°E, Eutelsat Hotbird 13 °E, Türksat 42 °E.
D
27
HDTV-Receiver
D
6. RECEIVER ANSCHLIESSEN
Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor allem bei der Montage an einer Wand beachtet werden. Vergewissern Sie sich, bevor Sie eine entsprechende Wand­halterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen.
Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne auszurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten.
Erster Schritt:
Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV­Gerät mit dem Receiver abgeglichen ist. Das TV-Gerät muss auf dem richtigen AV-Kanal eingestellt sein.
Zweiter Schritt:
Schalten Sie nun den Receiver ein. Bitte beachten Sie hi­erbei, dass der Receiver für die gängigsten Satelliten und deren Programme vorprogrammiert ist und Sie die Programmplätze nur über die Nummerntastatur der Receiver - Fernbedienung eingeben müssen:
28Bedienungsanleitung
6. RECEIVER ANSCHLIESSEN
Beispiel:
Wenn Sie den Satellit ASTRA1 19,2°E empfangen möchten, müssen Sie zum Ausrichten der Antenne Ihren Receiver auf Programmplatz 1 stellen. Dasselbe gilt auch für andere Satelliten wie z.B. Hotbird. Wenn Sie Ihre Antenne auf Hotbird ausrichten möchten, müssen Sie ein vorprogrammiertes Programm von Hotbird an Ihrem Receiver aufrufen.
Dritter Schritt:
Richten Sie nun Ihre Antenne auf den von Ihnen ausgesuchten Satelliten aus. Hierzu gibt es mehrere Möglichkeiten. Die ein­fachste und kostengünstigste Lösung ist wie folgt:
Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeich­nung A).
D
29
HDTV-Receiver
D
6. RECEIVER ANSCHLIESSEN
Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Ger­ätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 ° drehen (siehe folgende Zeich­nung).
Bei digitalem Sat-Empfang empfängt der Receiver das
Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt.
Stellen Sie nun Ihre Antenne um 1° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1° steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seiten­winkel z.B. für ASTRA1 bei 19,2° Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte Programm empfangen. Bitte überprüfen Sie jetzt nochmals, ob Sie das am Re­ceiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH und CH Taste am Receiver die Programme weiter.
30Bedienungsanleitung
Loading...
+ 82 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
