DigitalBox IMPERIAL DB 3 T basic User manual [de]

Bedienungsanleitung

IMPERIAL® DB 3 T basic

SD

www.digitalbox.de

1 Inhaltsverzeichnis

2. Abbildungen ...............................5

3 Bitte zuerst lesen ...........................7

Wichtige Hinweise zur Bedienung .................7

Entsorgungshinweis ............................7

Entsorgung von elektrischen ....................

und elektronischen Geräten ....................7

Achtung! Wichtige Sicherheitshinweise .............8

Betriebspausen................................9

Anschluss des DVB-T Receivers ...............10

4.Grundfunktionen ...........................11

4.1 Erstinstallation ............................11

4 2.Grundfunktionen...........................12

4.2.1 Gerät einschalten ........................12

4.2.2 Zwischen TV- und Radiomodus umschalten ...12

4.2.3 Programmliste ...........................12

4.2.4 Programminformation anzeigen InfoBox.......13

4.2.5 Zurück zum vorherigen Programm ...........13

4.2.6 Audiokanal und Sprachkanal wählen .........13

4.2.7 Elektronischer Programmführer (EPI) .........14

4.2.8 Videotext ...............................15

4.2.9 Untertitel ...............................15

5 Receiver / DVB-T Einstellungen - ...............

Grundeinstellungen ..........................16

5.1. Suchlauf ................................16

5.1.1 Automatische Suche ......................16

5.1.2 Manuelle Suche..........................17

5.2 Programmverwaltung .......................17

5.2.1 Programmliste bearbeiten ..................18

5.2.1.1 Programme Sperren/Entsperren ...........18

5.2.1.2 Programme Löschen ....................19

5.2.1.3 Programme sortieren ....................20

5.2.1.4 Favoritenliste anlegen ...................20

5.2.1.5 Umbenennen ..........................21

5.2.2 Alle Programme löschen ...................21

5.3 Einstellungen .............................21

5.3.1 Menü/Anzeige ...........................21

5.3.2. Bildeinstellungen ........................22

5.3.3 Systemeinstellungen ......................23

5.3.3.1 Sound Effekt...........................23

5.3.3.2 Umgebung ............................24

5.3.3.3 Aktive Antenne .........................24

5.3.3.4 LCN Modus ...........................24

3

Inhalt

5.3.3.5 Orte .................................24

5.3.3.6 Auto Standby ..........................24

5.3.4 Zeit ..................................25

5.4.2 Uhrzeit manuell einstellen ..................25

5.5 Timer ..................................26

5.6 Jugendschutz .............................27

5.7 Software .................................28

5.8 Werkseinstellung ..........................29

5.9 Ausgabe .................................29

6. Allgemeine Bedienung......................30

6.1 Ein- und Ausschalten .......................30

6.2 Programmwahl ............................30

Mit Hilfe der Programm auf/ab-Tasten .............30

Mit Hilfe der Programmliste:.....................30

6.2.1 Programm mit Hilfe einer Favoritenliste .......30

6.2.2 TV/Radioumschaltung .....................30

6.2.3 Rückkehr zum zuletzt eingestellten Programm..31

6.3 Lautstärkeregelung.........................31

Für den täglichen Gebrauch ...................32

Ein- und Ausschalten ..........................32

Programmwahl ...............................32

Mit Hilfe der Programm auf/ab-Tasten .............32

Mit Hilfe der Programmliste:.....................32

Lautstärkeregelung............................32

7. Technische Daten..........................33

8 Fehlersuchhilfen ...........................35

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 12/13

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

4

Sehr geehrter Kunde,

vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 02676 / 9520101

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an
02676 / 9520159 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte
an unser Servicecenter unter folgender Adresse ein:

Für Deutschland: DIGITALBOX Servicecenter,
Am Weiher 14,
D- 56766 Ulmen

Für Österreich: fsms GmbH, Welser Straße 79, A-4060 Leonding

2. Abbildungen

Fernbedienung

Ein/Aus (Standby)

Programm Guide aufrufen

Programmwahl/

Dateneingabe

Programm auf

Lautstärke

erhöhen/verringern

Programm ab

Menü aufrufen

Programminfos

anzeigen

Funktionstaste

Zoom Funktion

SleepTimer
Ton aus (Mute)

Audiosprache
Untertitel aufrufen
zurück zum
letzten Programm

Favoritenliste

Seite auf/ab in
Programmliste

Auswahl
bestätigen

Menü verlassen/zurück
Videotext

Umschalttaste
TV/Radiomodus

Pause

5

Standby Display

Eingang

terrestrische

Antenne

Ausgang

terrestrische

Antenne

SCART-Buchse

TV

USB Anschluss

zum Software

Update

elektrischer

Audio-

Digitalausgang

6

3 Bitte zuerst lesen

> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die

Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 DVB-T Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte,
2 Batterien (1,5V Microzelle),

> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität

in das Batteriefach der Fernbedienung ein.

> Bevor Sie den DVB-T Receiver anschließen, lesen Sie bitte zunächst die

Sicherheitshinweise in Kapitel 3.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“
(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl
der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm
angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende
Funktionen sind als „MENÜ“ zusammengefaßt.

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott
nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme
durch den Fachhandel, Sondermüll).

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, dass der Artikel
nicht im üblichen Haushaltsmüll entsorgt werden kann. Der Artikel muss an einem ent­sprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer
und elektronischer Geräte abgegeben werden. Indem Sie sicherstellen, dass dieses
Gerät fachgerecht entsorgt wird, tragen Sie dazu bei, dass negative Auswirkungen
auf die Umwelt sowie auf die menschliche Gesundheit vermieden werden, die entste­hen könnten, wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird. Die
Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen zu bewahren. Für
genauere Informationen zur Entsorgung dieses Geräts wenden Sie sich an Ihre örtliche
Behörde, an die Müllverwertung in Ihrer Region, oder an den Fachhändler bei dem Sie
dieses Gerät erworben haben.

7

Achtung! Wichtige Sicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN.
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.

SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler

Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz
sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen,
bevor Sie ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die
durch unsachgemäße Handhabung und durch Nichteinhaltung
der Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür,
dass an allen Seiten ein freier Raum von etwa 5 cm zur
Verfügung steht, damit die Luft ungehindert zirkulieren kann
und das Gerät sich nicht überhitzt. Dies gilt auch für die
senkrechte Installation.

2. Stellen Sie das Gerät nicht in einem eingeengten Bereich
auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem.
Achten Sie darauf, dass die Luftzirkulation nicht beeinträch­tigt wird, vor Allem sollten Sie niemals die Lüftungsschlitze
mit Zeitungen, Tischtüchern, Gardinen, usw. abdecken.

3. Stellen Sie keine brennenden Gegenstände, z.B. eine bren­nende Kerze, auf das Gerät.

4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüll­ten Gegenstände wie Vasen auf den Receiver.

5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses
abzuschalten.

6. Das Stromkabel muss korrekt angeschlossen werden.
Berühren Sie niemals mit feuchten oder nassen Händen
das Stromkabel oder den Stecker.

7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC
betrieben werden. Verwenden Sie das Gerät nur in einem
gemäßigten Klima, nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer
Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer,
ausgesetzt werden.

Achten Sie bitte beim Entsorgen der Batterien auf entspre­chende Umweltschutzbestimmungen.

CE-Zeichen für europäische Märkte

8

Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät
den Vorschriften der EU-Direktive 2004/108/EC sowie der Direktive für
Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub)
vom Netz getrennt werden.

9

Anschluss des DVB-T Receivers

a. Verbindung der Antenne mit dem Eingang terrestrische Antenne

des DVB-T Receivers.

b. Digitaler Audioausgang zum Anschluss an einen Surround
Verstärker.

c. USB 2.0 Anschluss zum Software Update.
d. Verbindung Ausgang terrestrische Antenne des DVB-T

Receivers mit dem Antenneneingang des Fersehers oder
Videorecorders zum Durchschleifen eines vorhandenen terrestri­schen Signals.
Achtung: Hier wird nicht das Signal Ihres Receivers ausgegeben.

e. Scartverbindung Scart-Buchse TV des DVB-T Receivers mit dem

Fernsehgerät.

a

d

e

b

10

c

4.Grundfunktionen

4.1 Erstinstallation

Nachdem Sie die Sicherheitshinweise gelesen und das Gerät angeschlossen haben,
schalten Sie das Gerät wie in Kapitel 4.2.1. beschrieben ist ein. Bei der ersten
Inbetriebnahme erscheint das Menü Erstinstallation.

Stellen Sie in diesem Menü in der oberen Spalte (Menüsprache) die Sprache ein in der
die Bildschirmeinblendungen dargestellt werden sollen.

> Wählen Sie mit den CH+/CH- Tasten die Spalte Sprache an.
> Stellen Sie mit den Tasten Vol+/Vol- die gewünschte Sprache ein.
> Wählen Sie anschließend mit den CH+/CH-Tasten die Spalte Orte an

und stellen Sie mit den Tasten Vol-/Vol+ das gewünschte Land ein,
in dem Sie das Gerät betreiben möchten und bestätigen Sie mit der OK-Taste.

> Wählen Sie in der folgenden Einblendung mit den Tasten Vol-/Vol+ die
Einblendung „Ja“ und bestätigen Sie mit der OK-Taste.

Das Gerät sucht nun alle verfügbaren TV- und Radioprogramme und speichert diese
automatisch ab. Anschließend wechselt das Gerät in den normalen Fernsehbetrieb.

11

4 2.Grundfunktionen

4.2.1 Gerät einschalten

Sofern bereits TV- und/oder Radioprogramme gespeichert sind, gibt das Gerät beim
Einschalten das vor dem Ausschalten zuletzt eingestellte Programm wieder.

1. Gerät ein

Im Standbymodus “Ein/Aus” drücken um den Receiver einzuschalten.

2. Gerät aus

Im Betriebsmodus auf “Ein/Aus” drücken um in den Standbymodus zu gehen.

4.2.2 Zwischen TV- und Radiomodus umschalten

Drücken Sie im Betrieb die Taste TV/Radio um zwischen TV und Radio
Programmwiedergabe umzuschalten. Bitte beachten Sie, dass nicht in allen Regionen
Radioprogramme über DVB-T abgestrahlt werden.

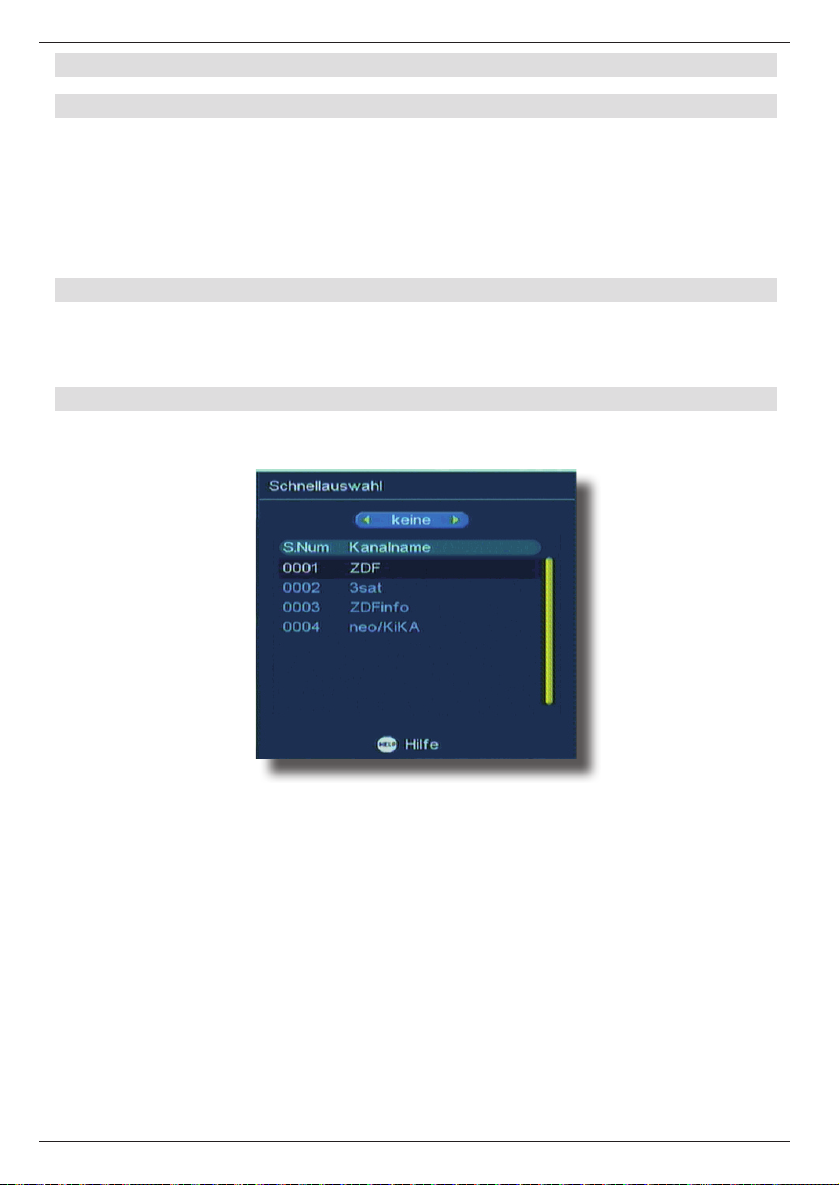

4.2.3 Programmliste

> Drücken Sie “OK” um zur Programmliste zu gelangen.

> Mit den “CH+/CH-” Tasten können Sie nun den Cursor in der Programmliste

bewegen und ein Programm auswählen.

> Drücken Sie anschließend die OK -Taste, um auf das ausgewählte Programm

umzuschalten.
> MIt den Tasten << / >> können Sie in der Programmliste Seitenweise blättern.
Wenn Sie Ihre Lieblingsprogramme in einer FAV Liste eingegeben haben, drücken Sie

auf die Taste “FAV” um zur Favoritenliste zu gelangen:
> Drücken Sie die Tasten “CH+/CH-”, um Ihr bevorzugtes Programm zu wählen.
> Drücken Sie die Taste EXIT, um auf das gewählte Programm umzuschalten und

um die Programmliste zu verlassen.

12

4.2.4 Programminformation anzeigen InfoBox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den
Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Datum
und Uhrzeit.
> Drücken Sie die Taste INFO, um sich diese Parameter bei laufender Sendung

anzeigen zu lassen.

> Durch erneutes Drücken der INFO Taste werden Ihnen die spezifischen

Sendeparameter des angewählten Programms angezeigt.

> Um die Info zu beenden, drücken Sie die Taste EXIT.

4.2.5 Zurück zum vorherigen Programm

> Drücken Sie die Taste RECALL, um zum vorherigen Programm zurückzukehren.

4.2.6 Audiokanal und Sprachkanal wählen

> Durch Drücken der Audio Taste können Sie die Sprache des Audiokanals

des derzeit eingestellten Programms wählen. Desweiteren können Sie in der

oberen Einblendung mit den Tasten Vol+/Vol- die folgenden Optionen der

Toneinstellung wählen: “Stereo”- “links”- “rechts” (Stereo-linker Kanal – rechter

Kanal) Mono.
> Drücken Sie die EXIT-Taste, um die Einstellung zu verlassen.

13

4.2.7 Elektronischer Programmführer (EPI)

> Drücken Sie auf der Fernbedienung die Taste “EPI”. Damit gelangen Sie zum

elektronischen Programmführer (Electronic Programme Info) und können sich

weitere Informationen zum derzeit eingestellten Programm, zu laufenden und

folgenden Sendungen anzeigen lassen.

> Drücken Sie die Tasten PAGE auf/ab, um zwischen den einzelnen

Wochentagen umzuschalten.

Bitte beachten Sie, dass Sie das Gerät bei der EPI-Funktion immer auf das Programm
einstellen zudem Sie die EPI-Daten abrufen möchten. Drücken Sie die Taste EXIT, um
den EPG, Elektronischer Programmführer, zu verlassen.

14

4.2.8 Videotext

> Wenn Sie den Videotext aufrufen möchten, drücken Sie auf der Fernbedienung

im normalen Fernsehbetrieb die TXT Taste.
> Wählen Sie anschließend mit den Tasten CH+/CH- die Einblendung TTX und

bestätigen Sie mit der OK-Taste.

> Geben Sie die dreistellige Ziffer für die Seite ein, die Sie anzeigen möchten.
> Drücken Sie die Taste “PR- um zur vorherigen Seite zu gelangen, oder “PR+”

um zur nächsten Seite zu gelangen.
> Mit den Tasten Vol-/Vol+ können Sie sehr schnell die Seiten 100, 200,300 usw.

aufrufen. Drücken Sie die Taste EXIT, um den Videotext zu verlassen.

4.2.9 Untertitel

> Werkseitig ist die Untertitelanzeige ausgeschaltet. Wenn Sie die Untertitel

anzeigen möchten, drücken Sie die gelbe Taste auf der Fernbedienung,

dadurch gelangen Sie zum Untertitelmenü der derzeit laufenden Sendung,

soweit die Sendung über einen Untertitel verfügt.
> Markieren Sie die Einblendung Untertitel und bestätigen Sie mit der OK-Taste.
Drücken Sie die Taste EXIT, um das Menü zu verlassen.

15

5 Receiver / DVB-T Einstellungen - Grundeinstellungen

Im Hauptmenü Ihres Receivers finden Sie unter Receiver folgende Menüpunkte:
Programm Suche, Programmverwaltung, Einstellungen, Timer, USB/HDD und OSD

Sprache.
> Drücken Sie zunächst die Taste MENU, um zum Hauptmenü zu gelangen.
> Im Hauptmenü können Sie sich mit den Tasten “CH+/CH-“ bewegen, um einen

Menüpunkt auszuwählen, drücken Sie die Taste OK wenn der gewünschte

Menüpunkt markiert ist.

5.1. Suchlauf

Um neue Programme in Ihrem Receiver zu speichern, müssen Sie einen Suchlauf durch­führen. Dieser Suchlauf muss nur dann durchgeführt werden, wenn neue Programme
gefunden werden sollen, die sich noch nicht in der Programmliste befinden, oder wenn
bei der Erstinstallation der Suchlauf noch nicht durchgeführt wurde.

> Gehen Sie zunächst im Hauptmenü mit den PR-/PR+ Tasten zum Punkt Sender

suchen und drücken Sie die OK-Taste.
Wählen Sie anschließend den gewünschten Suchmodus aus.

5.1.1 Automatische Suche

In der automatischen Suche wird der gesamte Frequenzbereich abgesucht.
> Markieren Sie mit den Tasten CH+/CH- die Zeile „Automatische Suche“ und

bestätigen Sie mit der OK-Taste.

Das Gerät sucht nun den gesamten Frequenzbereich nach verfügbaren TV- und
Radioprogrammen ab.

Die gefundenen Sender werden beim Verlassen des Menüs automatisch gespeichert.

16

5.1.2 Manuelle Suche

In der manuellen Suche können Sie gezielt auf einem bestimmten Empfangskanal nach
Programmen suchen.

> Markieren Sie mit den Tasten CH+/CH- die Einblendung „Manuelle Suche“ .
> Wählen Sie die Zeile Kanalname an und geben Sie über die Tasten Vol+/Vol-

den gewünschten Kanal ein, auf dem ein Suchlauf durchgeführt werden soll.
> Stellen Sie anschließend im unteren Punkt mit den Tasten Vol+/Vol- die

Bandbreite ein.
> Bestätigen Sie die Eingabe mit der OK-Taste.
Das Gerät sucht nun den vorgebenen Kanal nach allen verfügbaren Sendern ab.

Die gefundenen Sender werden beim Verlassen des Menüs automatisch gespeichert.
Um die Suche vorzeitig zu beenden, drücken Sie EXIT auf der Fernbedienung.

5.2 Programmverwaltung

Um in die Programmverwaltung zu gelangen, gehen Sie im Hauptmenü mit den CH+/CH­Tasten auf den Punkt Programmverwaltung und bestätigen mit der OK-Taste.

In diesem Menü können Sie die gespeicherten Programme nach verschiedenen Kriterien
bearbeiten.

17

5.2.1 Programmliste bearbeiten

In diesem Menü können Sie die Programmliste nach Ihren persönlichen Wünschen
bearbeiten.

> Markieren Sie mit den Tasten CH+/CH- die Einblendung

Programme bearbeiten und bestätigen Sie mit der OK Taste.

Sie sehen links die Liste der gespeicherten Programme, und unten die Optionen, die
Ihnen zum Bearbeiten der Liste zur Verfügung stehen.

5.2.1.1 Programme Sperren/Entsperren

> Markieren Sie mit Tasten CH+/CH- das Programm, das Sie gerne sperren

möchten.
> Drücken Sie die blaue Taste. Die PIN wird abgefragt. Wenn Sie die PIN nicht

geändert haben, ist diese in der Werkseinstellung 0000. Drücken sie OK.

Der Sender ist im laufenden Betrieb danach nur noch durch Eingabe der PIN

aufzurufen.

18

Wenn Sie einen gesperrten Sender wieder entsperren möchten, verfahren Sie in der
gleichen Weise.

5.2.1.2 Programme Löschen

> Wenn Sie einen Sender aus der Programmliste löschen möchten, wählen Sie

mit den CH+/CH- Tasten das gewünschte Programm aus und drücken sie die

grüne Taste.
> Wenn Sie das Menü durch Drücken der Taste EXIT verlassen, erhalten Sie eine

Abfrage ob Sie das oder die gewählten Programme gelöscht werden sollen.
> Wählen Sie die entsprechende Option aus und bestätigen Sie mit OK.

19

5.2.1.3 Programme sortieren

Bitte beachten Sie, dass Sie die Reihenfolge nur verändern können wenn Sie im
Menü „Systemeinstellungen“ den LCN-Modus abgeschaltet haben.

> Wählen Sie mit den Tasten CH+/CH- das Programm aus, welches Sie gerne

verschieben möchten.
> Drücken Sie anschließend die gelbe Taste, um das gewünschte Programm zu

markieren.

> Wählen Sie anschließend mit den Pfeiltasten CH+/CH- den Programmplatz aus

auf dem das Programm gespeichert werden soll.
> Drücken Sie die OK-Taste, um das Programm auf dem neuen Programmplatz

abzulegen.
Verschieben Sie auf diese Weise alle Sender nach Ihren Wünschen.
Die neuen Programmplätze werden beim Verlassen des Menüs durch die Taste EXIT

automatisch gespeichert.

5.2.1.4 Favoritenliste anlegen

> Wählen Sie mit den Tasten CH+/CH- ein Programm aus, das Sie gerne in die

Favoritenliste aufnehmen möchten.
> Drücken Sie die rote Taste, um das Programm in die Favoritenliste aufzu-

nehmen. Das gewählte Programm ist anschließend mit einem Herz-Symbol

gekennzeichnet. Wählen Sie auf diese Weise alle Sender aus, die in der

Favoritenliste erscheinen sollen.
> Drücken Sie anschließend die EXIT-Taste, um das Menü zu verlassen.
Um die Favoritenliste aufzurufen, drücken Sie im normalen Fernsehbetrieb die

FAV Taste.

20

5.2.1.5 Umbenennen

Sie können einzelne Programme umbenennen.
> Wählen Sie mit den CH+/CH- Tasten das Programm aus, dessen Namen Sie

ändern möchten.
> Drücken Sie die Taste VOL+.
> Geben Sie mit Hilfe der Zehnertastatur den Namen für den Sender ein.
> Durch Drücken der Taste EXIT verlassen Sie das Menü. Die Einstellungen

werden gespeichert.

5.2.2 Alle Programme löschen

Sie können alle in der Liste verfügbaren Programme löschen.
> Wählen Sie dazu die Zeile alle Programme löschen an und bestätigen Sie mit

OK.

> Geben Sie den 4 stelligen PIN Code ein. (werksseitig 0000).
> Wählen Sie aus, ob Sie TV-Kanäle oder Radio-Kanäle löschen wollen.
> Sie erhalten eine Sicherheitsabfrage.
> Bestätigen Sie diese mit OK.

5.3 Einstellungen

Das Menü Systemeinstellung bietet Ihnen die Möglichkeit, den Receiver nach Ihren
Wünschen einzustellen.

Sie gelangen in dieses Menü, indem Sie im Hauptmenü mit den CH+/CH- Tasten den
Punkt Systemeinstellung anwählen und mit OK bestätigen.

5.3.1 Menü/Anzeige

> Markieren Sie die Zeile Menü/Anzeige und bestätigen Sie die Eingabe mit der

OK-Taste.

> In der ersten Zeile Menüdesign können Sie mit den Tasten Vol+/Vol- die Farbe

des Hintergrundes des OSD-Menüs einstellen.

21

> In der zweiten Zeile können Sie die Zeitanzeige aktivieren. Bei aktivierter
Zeitanzeige wird im laufenden Fernsehprogramm in der rechten oberen
Ecke des Bildes die aktuelle Uhrzeit eingeblendet.

> In der dritten Zeile können Sie die Dauer der Infoleiste in Sekunden einstellen.

Die Infoleiste wird bei jedem Umschalten auf ein anderes Programm eingeblen-

det.
> In der vierten Zeile können Sie mit den Tasten Vol-/Vol+ die Menüsprache des

Gerätes verändern.
In der fünften Zeile legen Sie die erste Audio-Sprache fest. Einige Sender strahlen

bestimmte Sendungen mehrsprachig aus. Wenn eine Sendung in der hier festgelegten
Sprache gesendet wird, wird der Receiver automatisch diese Sprache wiedergeben,
wenn Sie diese Sendung einschalten.

> Markieren Sie die Zeile 1. Audio-Sprache mit den CH+/CH- Tasten und wählen

die gewünschte Sprache mit den VOL+/VOL- Tasten aus.
> In der untersten Spalte können Sie auf die gleiche Weise wie im vorherigen

Punkt die 2. Audio Sprache festlegen.
Beide Audiosprachen lassen sich im normalen Fernsehbetrieb über die Audio Taste

aufrufen.

5.3.2. Bildeinstellungen

> Wählen Sie im Menü Bildeinstellungen mit den CH+/CH- Tasten die

Einblendung Anzeigemodus, um Ihren Receiver an Ihr Fernsehgerät anzupas-

sen.

> In der Zeile Anzeigemodus können Sie mit den VOL+/VOL- Tasten den

Receiver auf den Videostandard Ihres Fernsehgerätes einstellen.
> Sie haben die Möglichkeit zwischen Automatisch, PAL und NTSC zu wählen.

Diese Einstellung sollten Sie im Regelfall auf PAL oder Auto belassen.
> In der nächsten Zeile können Sie das Bildformat Ihres Fernsehgerätes

einstellen. Es stehen die Formate 16:9, 4:3LB und 4:3PS zur Auswahl.

22

16:9
Stellen Sie den Receiver auf 16:9 ein, wenn Sie das Gerät an einem Fernsehgerät mit

dem Bildformat 16:9 betreiben.
4:3LB (Letterbox):
Das Breitbildformat wird in dieser Einstellung auch auf einem 4:3 Gerät vollständig darge-

stellt. Sie sehen bei einer Sendung, die in 16:9 gesendet wird, oben und unten schwarze
Ränder am Bildschirm.

4:3PS (Pan&Scan):

Bei dieser Einstellung wird ein Bild, das im 16:9 Format gesendet wird, auf einem 4:3
Fernsehgerät entsprechend so verändert, dass die wichtigen Bildinhalte übertragen wer­den. Dadurch kann auch auf einem 4:3 Fernsehgerät eine Sendung in 16:9 wiedergege­ben werden ohne dass oben und unten schwarze Balken erscheinen. Es werden jedoch
einige Bildinhalte rechts und links abgeschnitten.

TV Modus

Stellen Sie in diesem Punkt ein, ob der Receiver am Videoausgang ein RGB- oder ein
CVBS-Signal wiedergeben soll.

In den folgenden Punkten dieses Untermenüs können Sie noch weitere Einstellungen wie
Helligkeit, Kontrast, Farbschema und die Sättigung nach Ihren Bedürfnissen verändern.

5.3.3 Systemeinstellungen

> Wählen Sie im Menü Einstellungen den Punkt Systemeinstellungen an und

bestätigen Sie mit OK.
Hier können Sie nun einige Einstellungen des Gerätes vornehmen, die Sie mit Hilfe der

CH+/CH- Taste ändern können.

5.3.3.1 Sound Effekt

Stellen hier mit Hilfe der VOL+/VOL- Taste den Audiomodus entsprechend Ihren

Bedürfnissen ein.

23

5.3.3.2 Umgebung

Hier können Sie mit Hilfe der VOL+/VOL- Taste den Umgebungseffekt ein- oder
ausschalten.

5.3.3.3 Aktive Antenne

Sollten Sie über eine aktive Antenne verfügen, die Sie an dem Gerät betreiben, können
Sie hier eine 5 Volt Antennenspeisespannung über den Koax-Eingang des Gerätes
aktivieren.

Bitte beachten Sie, dass diese Funktion nur dann funktioniert, wenn eine aktive Antenne
angeschlossen ist, die über die Antennenleitung mit Spannung versorgt werden kann.
Bitte informieren Sie sich hierzu auch ggf. über die technischen Spezifikationen Ihrer
Antenne.

5.3.3.4 LCN Modus

Den LCN Modus (Local Channel Number) können sie hier ein- oder ausschalten. Der
LCN Modus beinhaltet eine vom Sendebetreiber zur Verfügung gestellte Kanalsortierung.
Dies kann nur dann zur Verfügung stehen, wenn diese Sortierung vom Sendebetreiber
bereit gestellt wird.

5.3.3.5 Orte

Stellen Sie hier das Land ein, in dem das Gerät betrieben wird.

5.3.3.6 Auto Standby

Aus Umweltschutzgründen kann sich das Gerät nach 3 Stunden automatisch aus dem
laufenden Betrieb in Standby schalten, wenn in diesem Zeitraum keine Bedienfunktionen
wie Programmwahl, Lautstärke etc. ausgeführt worden sind.

ACHTUNG! Im Auslieferungszustand ist diese Funktion aktiviert!

Sie können diese Funktion unter diesem Menüpunkt deaktivieren.
Schalten Sie die Funktion hier ein oder aus.

24

5.3.4 Zeit

Im Uhrzeitmenü gibt es zwei Zeitmodi, eine Automatische Einstellung und eine Manuelle
Einstellung. Drücken Sie die Tasten VOL+/VOL-, um den Zeitmodus zu wählen.

1. Die werkseitige Einstellung ist „Automatisch“.

2. Drücken Sie die Tasten CH+/CH-, um zwischen den Zeilen auf und ab zu navigieren.

3. In der Einstellung „Manuell“ drücken Sie die Tasten CH+/CH-, um zwischen den Zeilen
Datum und Zeit zu wählen.

Wählen Sie unter dem Menüpunkt Uhrzeit einstellen die Betriebsart Automatisch mit
Hilfe der VOL+/VOL- Taste aus. Das Gerät synchronisiert nun die Uhrzeit automatisch.
Dies kann einige Sekunden dauern. Ggf. ist es erforderlich, das Gerät nach Verlassen
des Menüs über die Taste EXIT einige Sekunden auf einem Programmplatz, z.B. ZDF,
eingestellt zu lassen, um die Synchronisation der Uhrzeit abzuschließen.

5.4.2 Uhrzeit manuell einstellen

Neben der automatischen Uhrzeiteinstellung können Sie die Uhrzeit und das Datum auch
manuell einstellen. Dies ist aber in der Regel nicht erforderlich, sofern ein ausreichender
Empfang der Fernsehprogramme über die angeschlossene Antenne gewährleistet ist.
> Wählen Sie unter dem Menüpunkt Uhrzeit einstellen die Betriebsart Manuell

mit Hilfe der VOL+/VOL- Taste aus.

> Wechseln Sie in die Zeile Datum und drücken Sie die

Tasten VOL+ oder VOL-.
> Wählen Sie das aktuelle Datum aus und bestätigen Sie mit OK.
> Geben Sie in der Zeile Zeit die aktuelle Zeit ein.

25

5.5 Timer

In diesem Menüpunkt können Sie einen Timer zur Programmierung z.B. für eine
Aufnahme eines angeschlossenen Video/DVD Rekorders einstellen.

> Rufen Sie über die Menütaste das Hauptmenü auf.
Wählen Sie mit den CH+/CH- Tasten die Einblendung Einstellungen und

bestätigen Sie mit der OK-Taste.

> Wählen Sie anschließend die Einblendung Timer einstellen und bestätigen Sie

mit der OK-Taste.

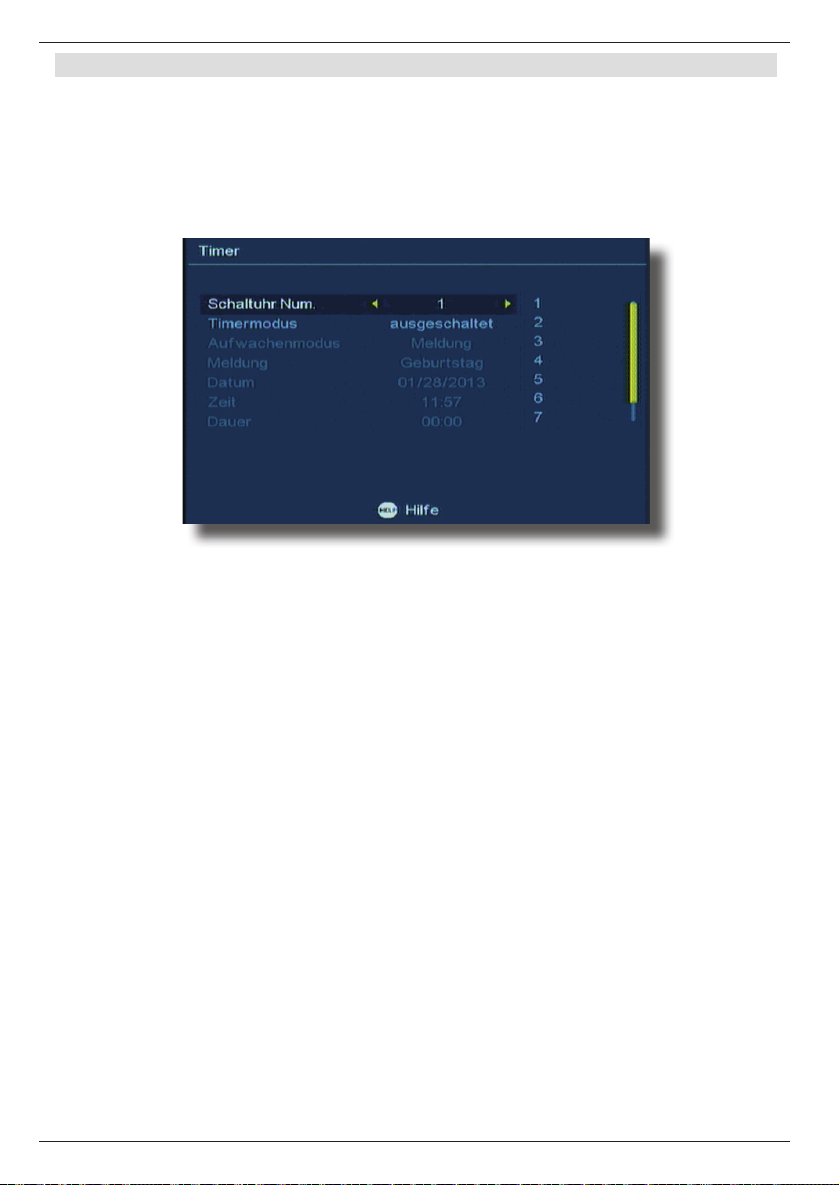

Unter dem Menüpunkt Timer einstellen können Sie bis zu acht Timer einstellen.

Schaltuhr Nummer

Wählen Sie in der Zeile Schaltuhr Nummer das Timerereignis aus, das Sie einstellen
möchten.

Timer Modus

Unter dem Punkt Timer Modus können Sie einstellen ob der Timer einmalig, täglich,
wöchentlich, jährlich aktiv werden soll oder ob der Timer nicht aktiv sein soll. Dies ist
dann nützlich wenn Sie z.B. eine Serie die täglich läuft aufzeichnen möchten.

Einmalig: Der Timer wird nur einmal geschaltet.
täglich: Der Timer läuft täglich ab.
wöchentlich: Der Timer wird einmal pro Woche geschaltet.
jährlich: Der Timer wird einmal jährlich geschaltet.
Aus: Der Timer ist nicht aktiv.

Ereignis

Stellen Sie hier ein, was der Timer zum eingestellten Termin ausführen soll.

Ausschalten:

Der Receiver schaltet zu dem eingestellten Termin vom Normalbetrieb in Standby.

Meldung:

Der Receiver bringt eine Weckmeldung im Bildschirm, die Sie in der nächsten Zeile ein­stellen können.

26

Kanal:

Der Receiver schaltet zu dem eingestellten Termin auf ein, in der nächsten Zeile einzu­stellendes Programm.

Einschalten:

Der Receiver schaltet zu dem eingestellten Termin von Standby in Normalbetrieb.

Timerprogramm

Stellen Sie hier das Programm ein, auf das das Gerät zum eingestellten Termin umschal­ten soll.

Datum

Stellen Sie hier das Datum ein, zu dem der Timer aktiviert werden soll.

Zeit
Geben Sie hier die Uhrzeit des Timers über die Zehnertastatur ein.

Dauer

Stellen Sie hier über die Zehnertastatur die Dauer der Aufnahme in Stunden und
Minuten ein.

5.6 Jugendschutz

Unter diesem Punkt können Sie einen individuellen 4- stelligen PIN-Code angeben.
Dieser wird z.B. dann benötigt, wenn Sie in der Programmverwaltung ein oder mehrere
Programme mit einer Kindersicherung versehen haben um Sie vor unerlaubtem Zugriff zu
schützen.

> Rufen Sie über das Hauptmenü den Menüpunkt Einstellungen auf.
> Wählen Sie unter Einstellungen den Punkt Kindersicherung an und bestätigen

Sie mit OK.

> Geben Sie das aktuelle Passwort mit Hilfe der Zehnertastatur ein.

> Das werkseitig eingestellte Passwort ist 0000.
> Geben Sie das neue Passwort ein und wiederholen Sie die Eingabe unter

Passwort bestätigen.

27

5.7 Software

Über die USB-Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Recei­vers zu aktualisieren. Hierzu benötigen Sie die entsprechende Software, welche Sie ggf.
unter www.DIGITALBOX.de downloaden können. Diese spielen Sie dann auf einen USB
Stick und verbinden diesen via USB mit dem Receiver.

> Rufen Sie über die Taste Menü das Hauptmenü auf.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung Software und

bestätigen Sie mit OK.
> Wählen Sie den Ordner, in dem Sie die Software gespeichert haben.
> Wählen Sie hier die Datei aus und bestätigen Sie mit OK.

> Bestätigen Sie erneut mit OK, um das Update zu starten.

Das Gerät startet danach mit der ersten Inbetriebnahme.

28

5.8 Werkseinstellung

Hier können Sie den Receiver in den Auslieferungszustand zurücksetzen.
Alle von Ihnen individuell vorgenommenen Einstellungen werden gelöscht und die vom
Werk eingestellten Werte aufgerufen.

> Rufen Sie über die Taste Menü das Hauptmenü auf.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung Werkseinstellung und

bestätigen Sie mit OK.

> Geben Sie in der nächsten Einblendung ihr persönliches Passwort ein.

(Im Werkszustand 0000).

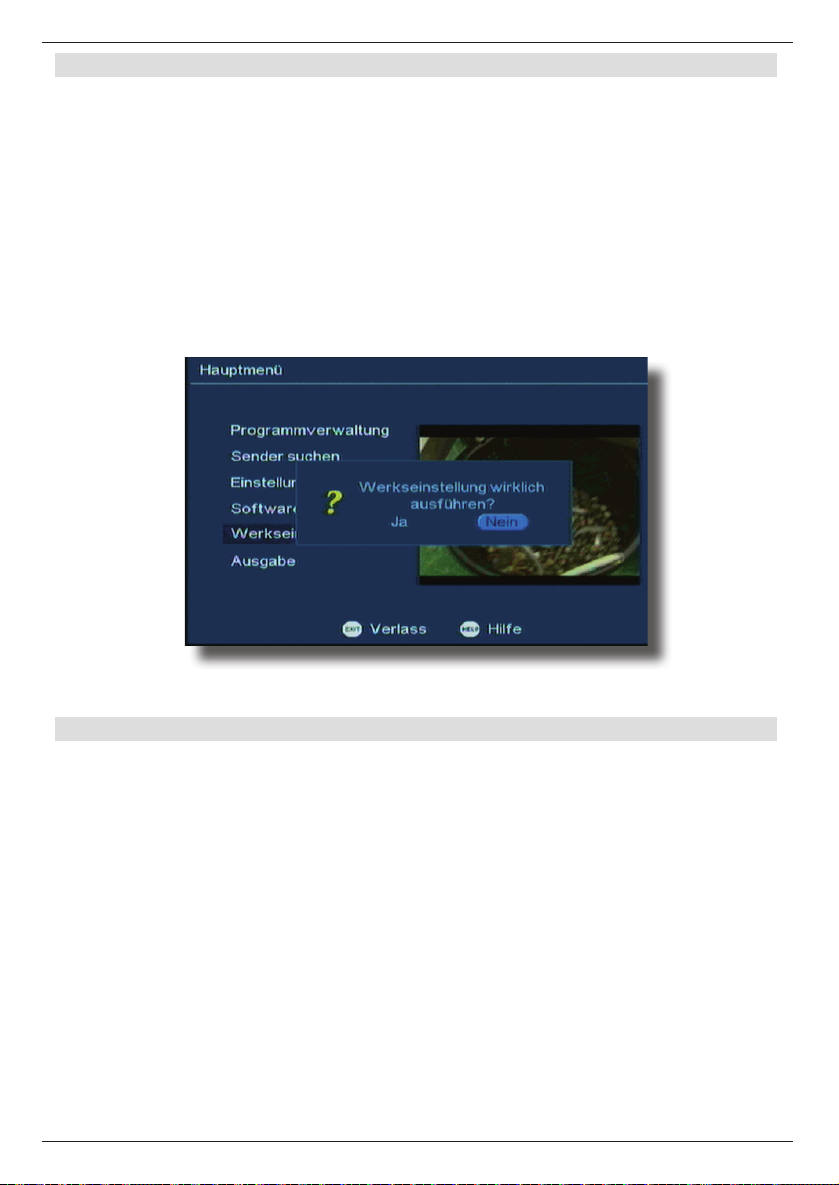

> Markieren Sie in der nächsten Einblendung (Werkseinstellung setzen) die

Einblendung „Ja“ und bestätigen Sie die Eingabe mit OK.

Das Gerät startet anschließend wieder mit der Erstinstallation

5.9 Ausgabe

Unter diesem Punkt können Sie die spezifischen Daten Ihres Gerätes abrufen.
> Rufen Sie über die Taste Menü das Hauptmenü auf.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung Ausgabe und

bestätigen Sie mit OK.

29

6. Allgemeine Bedienung

6.1 Ein- und Ausschalten

> Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der

Fernbedienung ein.
> Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.
> Das Gerät ist nun im Bereitschaftsbetrieb (standby).

6.2 Programmwahl

Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der

Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.
Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.
Zum Beispiel

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleuni­gen.

Mit Hilfe der Programmliste:

> Drücken Sie die Taste OK.
> Nun können Sie mit den CH+/CH- das gewünschte Programm markieren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den CH+/CH- bewegen Sie den Marker jeweils um eine Zeile in der Liste.

6.2.1 Programm mit Hilfe einer Favoritenliste

> Drücken Sie die Taste FAV. Es erscheint die aktive Favoritenliste , sofern diese

erstellt worden ist. Lesen Sie dazu bitte auch 5.2.1.4.
> Wählen Sie nun mit Hilfe der CH+/CH- eineFavoritenliste aus.
> Markieren Sie mit den CH+/CH- oder den Tasten Blättern auf/ab das Programm,

das Sie sehen möchten.
> Bestätigen Sie mit OK.
> Um in die Gesamtliste zu gelangen, drücken Sie die Taste EXIT.

6.2.2 TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.
> Schalten Sie mit der Taste TV/Radio den Receiver in den Radiobetrieb.

Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.
> Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene

Fernsehprogramm eingestellt.
Bitte beachten Sie, dass der Radioempfang über DVB-T nicht in allen Regionen

zur Verfügung steht.
> Programme können im Radiomodus genau wie im TV Betrieb angewählt werden.

30

6.2.3 Rückkehr zum zuletzt eingestellten Programm

> Durch Drücken der Taste RECALL auf der Fernbedienung wird das zuletzt

eingestellte Programm wieder eingestellt.
> Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm

eingestellt.

6.3 Lautstärkeregelung

> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste VOL+ lauter und mit

Hilfe der Taste VOL- leiser.
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.

31

Für den täglichen Gebrauch

Ein- und Ausschalten

> Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der

Fernbedienung oder am Gerät ein.
> Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.
> Das Gerät ist nun im Bereitschaftsbetrieb (standby), dabei wird in der Anzeige am

Gerät die Uhrzeit eingeblendet.

Programmwahl

Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der CH+/CH- Tasten auf der Fernbedienung

oder am Gerät jeweils um einen Programmplatz auf oder ab.
Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.
Zum Beispiel

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleuni­gen.

Mit Hilfe der Programmliste:

> Drücken Sie die Taste OK.
> Nun können Sie mit den CH+/CH- das gewünschte Programm markieren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den CH+/CH- bewegen Sie den Marker jeweils um eine Zeile in der Liste.
> Mit den Tasten Blättern auf/ab wird die Liste komplett umgeblättert.

Lautstärkeregelung

> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der VOL+ lauter und mit Hilfe

der Taste VOL- leiser.
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.

32

7. Technische Daten

Empfangstuner & Kanal

Frequenzband 51~862 MHz
RF-Eingang IEC, weiblich
RF-Ausgang IEC, männlich
Bandbreite Tuner 7 MHz / 8 MHz
Eingangspegel Digitales Signal -20~-78 dBm (64 QAM PR=2/3)
Eingangsimpedanz 75 Ohm
Demodulation COFDM
Konstellation QPSK, 16-QAM, 64-QAM
OFDM Übertragung 2K, 8K FFT
Schutzintervalle 1/4, 1/8, 1/16, 1/32, OFDM Symbollänge
FEC-Rate 1/2, 2/3, 3/4, 5/6, 7/8
Datenrate 31.67 Mbps max.
Antennenspeisung 5 Volt, 75 mA max.

MPEG Transportstrom A/V Dekodierung

Datenstrom MPEG-2 ISO/IEC 13818, Spezifikation für

Transportstrom

Seitenverhältnis 4:3, 16:9, 4:3 Letterbox
Videoauflösung 720 x 576 (PAL); 720 x 480 (NTSC)
Ausgabesystem PAL / NTSC / AUTO
Audiodekodierung MPEG-Layer I und II, Musical
Audiomodus Stereokanal, Doppel-Mono,

Abtastfrequenz 32, 44.1 und 48KHz

Videoausgang

Ausgangart TV SCART (CVBS, RGB)
Ausgangspegel 1.0V +/- 20mVp-p
Frequenzgang +/- 0.8dB (4.8MHz)
Differentialverstärkung <= 5%
Differentialphase <= 5 Grad
C/L Verzögerung <= 30ns

Audioausgang

Gemeinsamer Stereokanal, Mono

: über SPDIF coaxial

digital

Audioausgang (über Scart)

Entspricht Standards ISO / IEC IS 11172-3

Kanäle 1 Paar Stereo oder 2 Mono
Kompressionsstandard MPEG-1 Layer 1 & 2
Modus Mono, Dual, Gemeinsames Stereo, Stereo
Abtastfrequenz 32 KHz, 44.1 KHz, 48 KHz

Betriebsbedingungen

Betriebstemperatur 0~40 ° Celsius

Lagertemperatur -40~60 ° Celsius

33

Stromversorgung

Netzspannung, Eingang AC ~ 200-240V
Leistungsaufnahme Nennwert Max. 15W im Betrieb;
Max. 0.5 W im Standby

Maße 180 mm x 34 mm x 100 mm

34

8 Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe

Kein Bild, kein Ton,
Display/LED leuchtet nicht

Kein Empfang bei Programmen,
die vorher in Ordnung waren

Im Standby-Betrieb wird die
Uhrzeit nicht angezeigt

Div. Programme werden in der
Programmliste nicht angezeigt

Ton OK, kein TV- Bild Radiobetrieb eingeschaltet

Im Bild entstehen zeitwei­se viereckige Klötzchen.
Zeitweise schaltet das Gerät auf
Standbild, kein Ton. Bildschirm
zeitweise schwarz mit der
Einblendung “kein Signal”.

Keine Netzspannung Netzkabel und Stecker prüfen

Antenne verstellt oder defekt Antenne überprüfen

Programm wird auf einem ande­ren Träger übertragen

Programm wird nicht mehr
übertragen

Uhrzeit nicht eingelesen
Stromparmodus eingeschaltet

Falsche Programmliste ange­wählt

Falsche Videoeistellung
Defekter Datenstrom-->Gerät

blockiert

Antenne falsch ausgerichtet Antenne neu ausrichten

Antenne ist am Empfangsort
zu klein

Netzschalter einschalten

Suchlauf vornehmen

keine

ca. 30 Sek. auf z.B. ZDF laufen
lassen, Stromsparmodus im
Menü ausschalten

Andere Programmliste anwäh­len

Auf TV Betrieb umstellen
Videoeinstellung kontrollieren

Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wie­der einschalten

Antenne überprüfen und gege­benenfalls ersetzen

Kein Bild, kein Ton,
Display/LED leuchtet

Der Gewinn der Antenne ist zu
niedrig

Kurzschluß in der Antennen­Zuleitung

Defekte oder fehlende
Kabelverbindung

Defekte Antenne Antenne austauschen

Falsche Antennenart am
Receiver eingestellt

Antenne mit größerem Gewinn
einsetzen

Gerät ausschalten, Kurzschluß
beseitigen, Gerät wieder in
Betrieb nehmen

Alle Kabelverbindungen prüfen

Einstellung korrigieren

35

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 12/13

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

© 2013

36
