DigiSender DG458 DigiSender ZX7 User Manual

WATCH A VIDEO

INSTALLATION

& TROUBLESHOOTING GUIDE

Available online at: www.aei.eu/video

WATCH A VIDEO

INSTALLATION

& TROUBLESHOOTING GUIDE

Available online at: www.aei.eu/video

050810-2

DigiSender ZX7

MODEL: DG458

Quad Input 5.8GHz Wireless AV Sender

®

IMPORTANT: ALWAYSKEEP THIS INSTRUCTION MANUALFOR FUTURE REFERENCE
WICHTIG: HEBEN SIE DIESE BEDIENUNGSANLEITUNG ZU REFERENZZWECKEN AUF
IMPORTANT : VEUILLEZ CONSERVER CE MODE D’EMPLOI AFIN DE POUVOIR VOUS Y REPORTER SI BESOIN
BELANGRIJK: GELIEVE DEZE INSTRUCTIEHANDLEIDING ALTIJD TE BEWAREN VOOR LATER GEBRUIK

ENGLISH (EN)ENGLISH (EN)

DEUTSCH (DE)

FRANCAIS (FR)

NEDERLANDS (NL)

©2010 AEI Security & Communications Ltd. All rights reserved.

Registered in England: 02831823

AEI Security & Communications Ltd

Weslake Industrial Park
Rye Harbour Road, Rye

East Sussex

TN31 7TE

United Kingdom

IR Systeme Technik and DigiConnectorare trademarks of AEI Security& CommunicationsLtd.

DigiSender is a registeredtrademark of AEI Security & Communications Ltd.

SPECIFICATIONS

DG458 Transmitter :

Remote Relay Receiver 433.92MHz
Audio/Video Frequency 5.7250GHz ~ 5.8750GHz
Modulation FM
Video Input Level 1V PP/75Ω
Colour Video Input Phase Alternate Line (PAL)
Audio Input Level 1.0v PP (Mod 1KHz, Dev 15KHz)
Audio Bandwidth 10Hz - 22KHz (-1dB)
Input Connectors 2x DigiConnector™ SCART

2x Phono (Audio L & R, Video)

Power Source 12V, 300mA

DG458 Receiver :

Remote Relay Transmitter 433.92MHz
Audio/Video Frequency 5.7250GHz ~ 5.8750GHz
Modulation FM
Video Output Level 1VPP/75Ω
Sensitivity -90dBm
Audio Output Level 1.0V PP (Mod 1KHz, Dev 15KHz)
Audio Bandwidth 10Hz - 22KHz (-1dB)
Output Connectors Euro SCART

Phono (Audio L & R, Video)

Power Source 12V, 300mA

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Please read this instruction manual carefully prior to installationPage 02

Table of Contents

ENGLISH

Introduction 03
Step 1 - Unpack your DigiSender® ZX7 04
Step 2 - Install the Transmitter 05-06
Step 3 - Install the IR Systeme Technik™ 07
Step 4 - Install the Receiver 08
Step 5 - Using the DigiSender® ZX7 09-12

The DigiSender® Remote Control 10
DigiSender® ZX7 Basic Functions 11
DigiSender® ZX7 Advanced Functions 12

Upgrades and Accessories 13
Troubleshooting 14-17

Picture Problems 14-15
Audio Problems 16
Problems Controlling Your Source Equipment 17

Technical Support 18

DEUTSCH

Einführung 19
Schritt 1 - Überprüfung des Packungsinhalts 20
Schritt 2 - Installieren Sie die Sender 21-22
Schritt 3 - Einrichten der IR Systeme Technik™

Fernbedienungserweiterung 23
Schritt 4 - Installieren Sie die Empfänger 24
Schritt 5 - Gebrauch des DigiSender® ZX7 25-28

Die Fernbedienung des DigiSender® 26
DigiSender® ZX7 Basisfunktionen 27
DigiSender® ZX7 Erweiterte Funktionen 28

Erweiterungen und Zusatzgeräte 29
Problemløsung 30-33

Bildprobleme 30-31
Tonprobleme 32
Fernbedienungserweiterung 33

Technischer Support 34

FRANCAIS

Présentation 35
Étape 1 - Déballez votre DigiSender® ZX7 36
Étape 2 - Installation du Emettuer 37-38
Étape 3 - Installation du IR Systeme Technik™ 39
Étape 4 - Installation du Receptuer 40
Étape 5 - Utilisation du DigiSender® ZX7 41-44

Télécommande du DigiSender® 42
DigiSender® ZX7 Fonctions principales 43
DigiSender® ZX7 Fonctions avancées 44

Mises à jour et accessoires 45
Depennage 46-49

Problémes d’image 46-47
Problémes de Son 48
Problémes de commande de l’équipment source 49

Assistance Technique 50

NEDERLANDS

Inleiding 51
Stap 1 - Uw DigiSender® ZX7 uitpakken 52
Stap 2 - Installeer de Zendapparaat 53-54
Stap 3 - Installeer de IR Systeme Technik™ 55
Stap 4 - Installeer het Ontvangapparaat 56
Stap 5 - De DigiSender® ZX7 gebruiken 57-60

De afstandsbediening van de DigiSender® 58
DigiSender® ZX7 Standaardfuncties 59
DigiSender® ZX7 Geavanceerde functies 60

Upgrades & Accessoires 61
Probleemoplossing 62-65

Beeldproblemen 62-63
Geluidsproblemen 64
Problemen bij het bedienen van de
bronapparatuur 65

Technische ondersteuning 66

Document of Conformity 67

Please read this instruction manual carefully prior to installation Page 03

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Introduction

Congratulations on purchasing the DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender. This
product represents state of the art wireless audio and video technology and the most advanced
Infra-Red relay technology at exceptional value for money.

You can now enjoy DVD quality video and Hi-Fi stereo sound from your Satellite, Cable, Freeview,
DVD or VCR in another room in your home.

The DigiSender® ZX7 is a Wireless AV sender with a difference. Because it uses 5.8GHz to transmit
rather than the much more common 2.4GHz, you can use the DigiSender® ZX7 without the worry of
interference from wireless routers, Bluetooth devices and other wireless products. It also incorpo­rates our advanced DigiEye™ remote relay technology allowing flawless operation with every set top
box ever made.

Benefit from 5.8GHz transmission, 2 SCART Inputs, 2 Phono, 4 Audio/Video Channels, 16

Remote Relay Channels and unsurpassed compatibility with the new DigiSender® ZX7!

ENGLISH (EN)

Page 66

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

Technische Ondersteuning

AEI Security & Communications Ltd verbindt zich ertoe hun klanten van een eersteklas klantendi­enst en technische ondersteuning te voorzien.

Wij hebben 2 methodes voor u om technisch advies over dit product te krijgen.

In drukke periodes zouden we u voorstellen om het web en de e-mail-mogelijkheden te gebruiken
om ondersteuning te krijgen.

1. Op het web...

Gratis technisch advies is on-line beschikbaar 24/7 op onze speciaal daarvoor gemaakte onderste­unende website:

http://www.aei.eu

2. Per e-mail...

U kan onze ingenieurs contacteren per e-mail. Zorg er voor dat u uw probleem duidelijk uitlegt en
dat u vermeldt welk model u aangekocht hebt.

[e-mail]

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Please read this instruction manual carefully prior to installationPage 04

Step 1 - Unpack your DigiSender® ZX7

ENGLISH (EN)

All DigiSender® orders are computer weight checked when packed. However, it is a good idea to
check all kit contents are present before proceeding with the installation.

POWER

1234

R E C E I V E R

POWER

1234

T R A N S M I T T E R

Receiver

Transmitter

2 x Power Supply

IR Systeme Technik™

POWER

Input1

DigiConnector™1

Input2

DigiConnector™2

Input3

Aux1

Input4

Aux2

Remote Control

Page 65

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

Probleemoplossing

Problemen bij het bedienen van de bronapparatuur

Doe het volgende als het u niet lukt uw bronapparatuur vanuit de andere kamer met de afs­tandsbediening te bedienen:

1) Controleer of de IR Systeme Technik™-infraroodzender op de DigiSender®-zender is aanges­loten.

2) Zorg ervoor dat u in de andere kamer de juiste afstandsbediening gebruikt. Zo dient u als u het
satellietkanaal wilt veranderen de afstandsbediening van de satellietschotel te gebruiken.

3) Controleer of de IR Systeme Technik™-infraroodzender naar de afstandsbedieningssensor van
uw bronapparatuur is gericht.

4) Zet de infraroodzender met behulp van het meegeleverde verlengstuk verder bij de bronappa­ratuur vandaan.

5) Zet zowel de zender als de ontvanger verder bij de andere elektronische apparatuur vandaan.

6) Selecteer een nieuw relaiskanaal voor de afstandsbediening en zorg ervoor dat op de zender en
de ontvanger hetzelfde kanaal is ingesteld.

7) Houd de afstandsbediening dichterbij de
DigiSender®-ontvanger.

8) Vervang de batterijen van de afstandsbe­diening van de bronapparatuur.

WATCH A VIDEO

INSTALLATION

& TROUBLESHOOTING GUIDE

Available online at: www.aei.eu/video

WATCH A VIDEO

INSTALLATION

& TROUBLESHOOTING GUIDE

Available online at: www.aei.eu/video

Please read this instruction manual carefully prior to installation Page 05

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

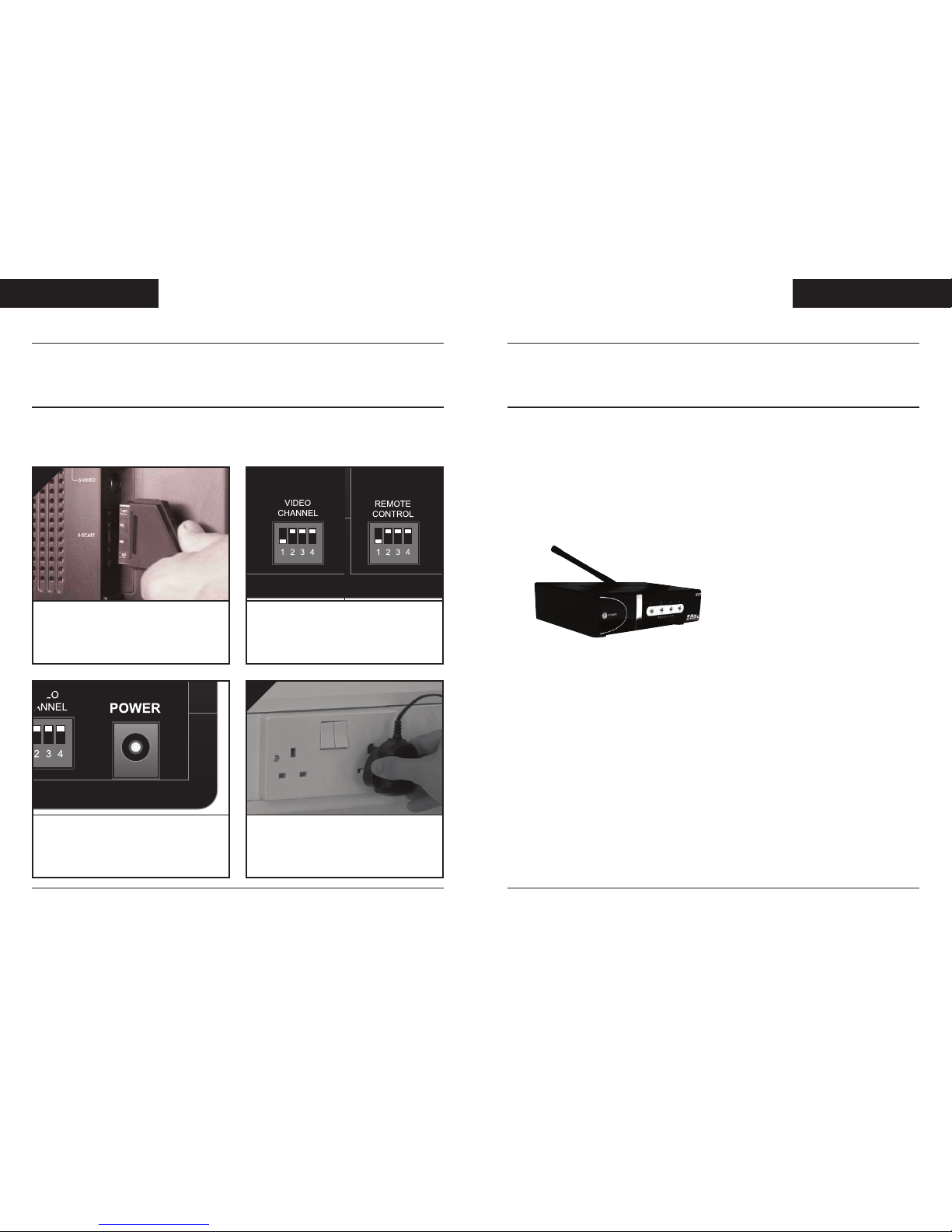

Step 2 - Install the Transmitter

ENGLISH (EN)

Ensure that the Audio/Video and Remote Relay
Channel switches on the back of the Transmitter
are set to 1.

3.

Connect DigiConnector™ 1 to your Satellite,
Cable or Freeview box. Use the SCART socket

labelled ‘TV’ or ‘OUT’. Connect any existing
SCART lead into the rear of the DigiConnector™.

1.

The Transmitter will send the audio and video from a connected source (your Satellite receiver or
DVD Player for example) to the Receiver, located in another room in your home.

Connect the IR Emitter to the socket labelled ‘IR’
on the back of the Transmitter. See Page 07 for

more information on installing the IR Systeme
Technik™.

4.

Connect DigiConnector™ 2 to your DVD Player,
HDD Recorder or VCR. Use the SCARTsocket

labelled ‘TV’ or ‘OUT’. Connect any existing
SCART lead into the rear of the DigiConnector™.

2.

Page 64

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

Probleemoplossing

Geluidsproblemen

V: Wat is er aan

de hand met het

geluid?

Ik heb beeld maar ik hoor
niets.

Het geluid is vervormd.

Er is een zoemend geluid.
Het lijkt te verergeren bij
on-screen menu's of
helder beeld.

1. Ontkoppel de SCARTs van zowel
de zender als de ontvanger. Verbind
de lijnen opnieuw waarbij u er voor
zorgt dat ze vast in de stekkers zitten.

Zet het volume op het bronapparaat
zoals uw satelliet-/kabelontvanger of
DVD-speler lager.

Verander de A/B constrastinstelling
op de DigiConnector™ zender die
verbonden is met het storende appa­raat.

Er is een sissend geluid
en de volumeknop moet
hoger gezet worden op de
tweede TV om ook maar
iets te horen.

1. Draai het outputvolume hoger
(indien mogelijk) op de bronappa­ratuur, zoals uw satelliet-/kabelont­vanger of DVD-speler.

2. Zorg er voor dat de zender en de
ontvanger binnen bruikbaar bereik
staan (40 m gemiddeld)

3. Schakel uw microgolfoven uit indi­en u die hebt.

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Please read this instruction manual carefully prior to installationPage 06

continued...

ENGLISH (EN)

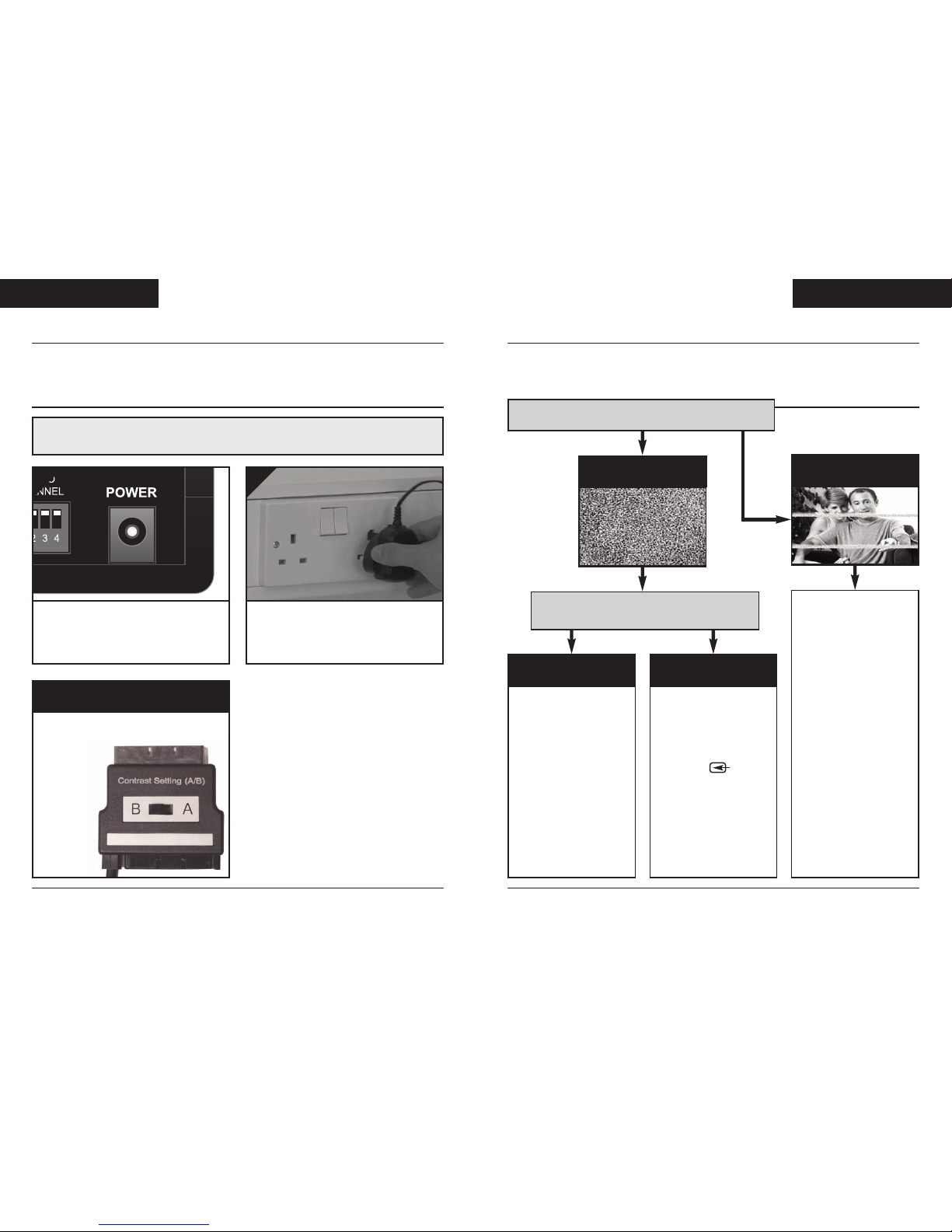

Connect the Power Supply Unit (PSU) to an
available mains socket and switch on at the back
of the Transmitter.

6.

What’s the A/B switch for??

The Contrast (A/B) switch is present to compen­sate for differences in equipment set-ups.

Once installation is
complete, if you
experience a poor
picture try
adjusting the
A/B setting.

Note: Try to avoid positioning the Transmitter directly on top of other electrical devices as this could lead

to a poor picture.

Connect the Power Supply Unit (PSU) to the
socket labelled ‘POWER’ on the rear of the
Transmitter.

5.

Page 63

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

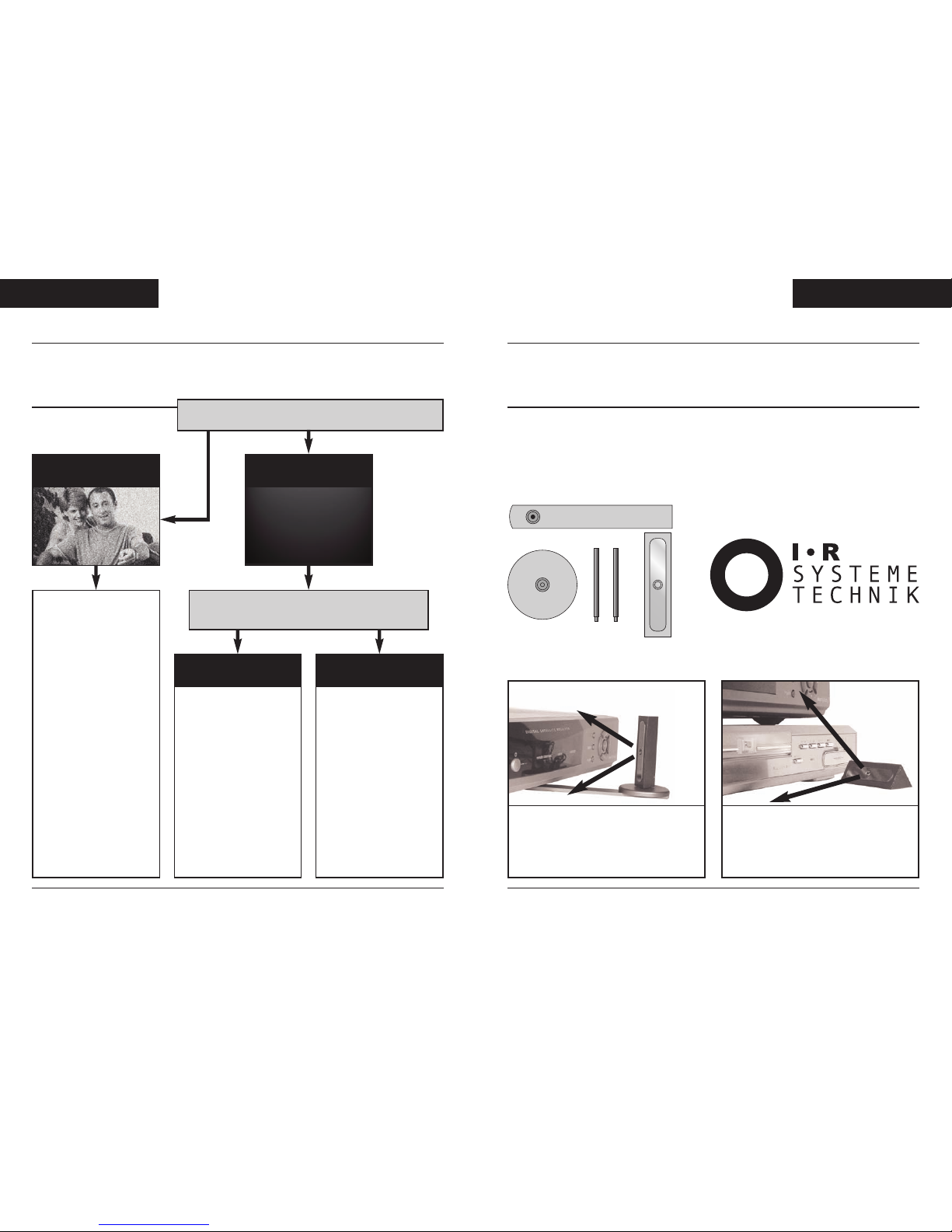

Ik zie een sneeuwstormeffect

of een vol blauw scherm

Schakel uw DigiSender® ontvanger uit.

V: Wat ziet u nu op de tweede televisie?

Ik zie lijnen over het beeld

1.SchakeldeDigiSender®Ontvanger
terugaan

2. Zorg er voor dat de DigiSender®
Zenderingeschakeldis

3.Kieseen ander audio/video-kanaal
waarbij u er voor zorgt dat hetzelfde
kanaalgekozen wordt voor zowel de
zenderalsdeontvanger

Zwart scherm

Ditduidt er op dathetSCART-kanaal
NIET werd geselecteerd op de
tweedetelevisie. Zoek naarde knop­pen op de afstandsbediening van
deze televisie diehet AV-kanaal kun­nen selecterenzoals EXT, AV, VIDEO,
VCR, AUX, Kanaal 0 of

Nog steeds sneeuwstorm of

blauw...

Dit duidt aan dat één of meer elek­trische apparaten interfererenmet de
DigiSender®. Probeer alle 4
audio/video-kanalen want er zouéén
of meer ervan nogbeschikbaar kun­nen zijn. Bezoek www.digisender.net
ofcontacteer onze helplijn voorinfor­matie over hetconfigureren van uw
apparatuurzodat hetsamenwerkt.

V: Wat ziet u op uw tweede televisie?

Please read this instruction manual carefully prior to installation Page 07

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Step 3 - Install the IR Systeme Technik™

Once set up correctly, the IR Systeme Technik™ will enable you to control your source equipment
from the receiving location in your home.

Because everyone’s set up is different there are many ways you can install the IR Systeme Technik™
and the various included accessories will help you in setting it up correctly.

ENGLISH (EN)

Mount the IR Emitter vertically using acces­sories 1 and 2. Ensure the LED is facing the

remote control pick up point on your source
equipment.

Mount the IR Emitter horizontally using the sup­plied sticky pad. Ensure the LED is facing the

remote control pick up point on your source
equipment.

Example 1 Example 2

Accessory #1

Extension Pieces

Accessory #2

IR Emitter

Page 62

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

Probleemoplossing

Beeldproblemen

V: Wat ziet u op uw tweede televisie?

Er is beeld maar de kwaliteit

is niet goed

Nog steeds eenzwart scherm...

1.Schakeldezender terug aan.

2.Zorg er voordat hetjuisteSCART­kanaalis geselecteerd opuw tweede
televisie.Sommige televisies hebben
meerdere kanalen voor één of meer
SCART-,fono-enS-Video-inputs.

3. Indien beschikbaar, probeer een
andereSCART-stekker op de tweede
televisie

1. Regel de A/B contrastschakelaar
opde zender

2. Probeer de 3 andere beschikbare
kanalen en zorg er voor dat het
audio/video-kanaal hetzelfde
ingesteldis opzowel dezenderalsde
ontvanger

3.Vergewisuervan datdeapparaten
binnen het gebruiksbereik staan, dit
is normal gezien 40 m wanneer het
door 2 gewone binnenmuren moet.
Dikkere of steen/granieten muren
kunnen het bereik van dit toestel
inperken.

1.Schakeldezender terug aan.

2.Zorgervoor datdezenderaanges­loten is aan uw bronapparaat - niet
uweerste televisie.

3.Zorgervoordatdebronapparatuur
ingeschakeld is (zoals uw satelliet-,
kabel-of freeview-box)

Het is nu eensneeuwstorm of

blauw

Ikzie eenzwartof leeg scherm

Schakel uw DigiSender® zender uit.

V: Wat ziet u nu op de tweede televisie?

Ensure that the Audio/Video and Remote Relay
Channel switches on the back of the Receiver
are set to 1.

2.

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Please read this instruction manual carefully prior to installationPage 08

ENGLISH (EN)

Step 4 - Install the Receiver

The Receiver will pick up the signals being sent by your Transmitter and output them to a connected
TV.

Connect the Power Supply Unit (PSU) to the
socket labelled ‘POWER’ on the Receiver.

3.

Locate a vacant SCART socket on the back of
your receiving TV and insert the DigiSender®
SCART cable.

1.

Connect the Power Supply Unit (PSU) to an
available mains socket and switch on at the back
of the Receiver.

4.

Page 61

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

Upgrades & Accessoires

Ontvanger - DG45RX

• Voeg zoveel ontvangers toe als u nodig
hebt aan uw DigiSender® systeem

• U hebt een bestaande DigiSender® ZX7­zender nodig

Please read this instruction manual carefully prior to installation Page 09

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

ENGLISH (EN)

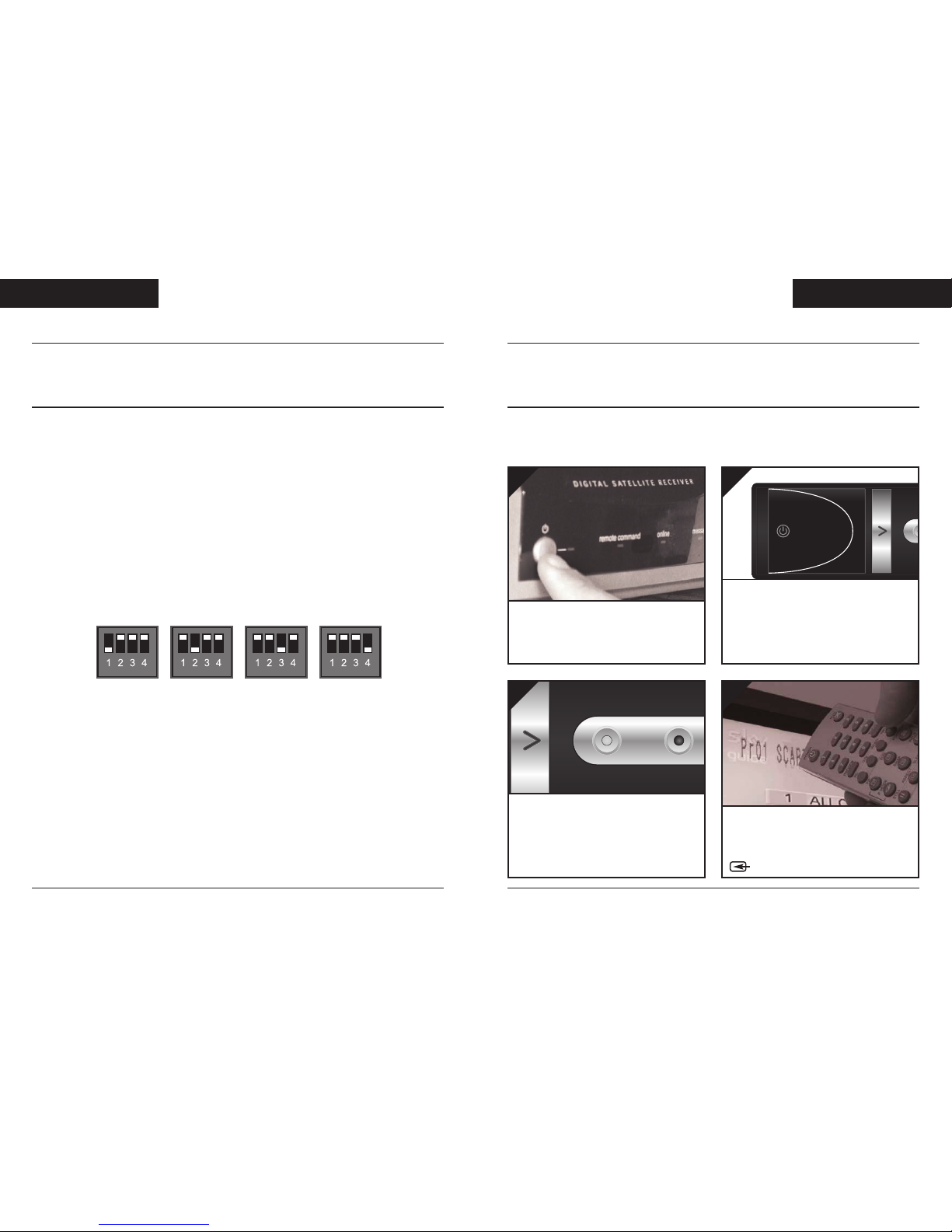

Step 5 - Using the DigiSender® ZX7

Switch on the source equipment (Satellite,
Freeview, DVD, VCR, etc.).

1.

POWER

POWER

Turn on the Transmitter and Receiver by pushing
the Power button on the front of the units. The

standby LED will change from red to green to indi­cate the unit is switched on.

Alternatively press the

Power button on the DigiSender® Remote Control.

2.

On the receiving TV, select the SCART channel
assigned to the SCART socket that you plugged
the Receiver in to. This may be labelled as

SCART, AUX, AV, VIDEO, VCR or .

4.

1234

T R A N S

Select Input 1 by pressing the Power button
again on the Transmitter and Receiver. The

green Input LED will light to indicate which
source is active.

Alternatively press the ‘Input 1’ but-

ton on the DigiSender® Remote Control.

3.

Page 60

NEDERLANDS (NL)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

De DigiSender® ZX7 gebruiken

Geavanceerde functies

Het audio-/videokanaal wijzigen

De DigiSender® ZX7 beschikt over vier audio-/videokanalen. Voor elk van deze audio-/videokanalen
is de frequentie die de DigiSender® ZX7 gebruikt iets anders. Dankzij de schakelfunctie voor het
audio-/videokanaal kunt u de frequentie die de DigiSender® ZX7 gebruikt in detail afstellen. Dit
betekent dat u mogelijke storingen of problemen met de ontvangst kunt oplossen.

Als u het audio-/videokanaal op uw DigiSender® ZX7 wilt wijzigen, zet u de schuifregelaar voor het
audio-/videokanaal gewoon op 1, 2, 3 of 4.

Uw DigiSender® ZX7 functioneert alleen naar behoren als de zender en de ontvanger op hetzelfde
audio-/videokanaal zijn ingesteld.

Relaiskanaal voor de afstandsbediening wijzigen

De DigiSender® ZX7 combineert onze geavanceerde DigiEye™-technologie met de uitbreidingskit
voor de afstandsbediening van IR Systeme Technik™ en beschikt over 4 digitale relaiskanalen voor
de afstandsbediening.

Als u het relaiskanaal voor de afstandsbediening op uw DigiSender® ZX7 wilt wijzigen, zet u de
schuifregelaar van het relaiskanaal voor de afstandsbediening op 1, 2, 3 of 4.

Uw DigiSender® ZX7 functioneert alleen naar behoren als de zender en de ontvanger op hetzelfde
audio-/videokanaal zijn ingesteld.

CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Please read this instruction manual carefully prior to installationPage 10

Using the DigiSender® ZX7

The DigiSender® Remote Control

ENGLISH (EN)

1. POWER

The POWER button will turn your DigiSender®
ZX7 Transmitter or Receiver On or Off.

2. Input 1

The Input 1 button will select Input 1 on the
Transmitter and Receiver. Input 1 will be what
ever source equipment is connected to
DigiConnector™ 1. For example, a Satellite,

Cable or Freeview box.

3. Input 2

The Input 2 button will select Input 2 on the
Transmitter and Receiver. Input 2 will be what
ever source equipment is connected to
DigiConnector™ 2. For example, a DVD

Player.

4. Input 3

The Input 3 button will select Input 3 on the
Transmitter and Receiver. Input 3 will be what
ever source equipment is connected to the
Aux 1 socket on the Transmitter. For example, a

DVR or VCR.

5. Input 4

The Input 4 button will select Input 4 on the
Transmitter and Receiver. Input 4 will be what
ever source equipment is connected to the
Aux 2 socket on the Transmitter. For example, a

CCTV Camera.

POWER

Input 1

DigiConnector™ 1

Input 2

DigiConnector™ 2

Input 3

Aux 1

Input 4

Aux 2

1.

2.

3.

4.

5.

Page 59

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

NEDERLANDS (NL)

De DigiSender® ZX7 gebruiken

Standaardfuncties

De DigiSender® ZX7 in- en uitschakelen

U schakelt de DigiSender® ZX7 in door op de aan-uitknop op de voorkant van de zender en ontvanger
te drukken. De aan-uitknop licht Groen op om aan te geven dat het apparaat is ingeschakeld.

U kunt de DigiSender® ZX7 uitschakelen door de aan-uitknop op de voorkant van de zender en ont­vanger ongeveer 3 seconden ingedrukt te houden.

U kunt de apparaten ook in- en uitschakelen door op de aan-uitknop van de afstandsbediening van
de DigiSender® te drukken.

De ingang selecteren

U selecteert ingang 1 (het bronapparaat dat is aangesloten op DigiConnector™ 1) door één keer op
de aan-uitknop op de voorkant van de zender te drukken. Ingangs-led 1 licht Groen op om aan te geven

dat de eenheid is ingesteld op ingang 1.

Als u ingang 2 (het bronapparaat dat is aangesloten op DigiConnector™ 2) wilt selecteren, drukt u
nogmaals op de aan-uitknop op de voorkant van de zender. Ingangs-led 2 licht Groen op om aan te

geven dat het apparaat is ingesteld op ingang 2.

U selecteert ingang 3 (het bronapparaat dat is aangesloten op Aux 1) door één keer op de aan-uit­knop op de voorkant van de zender te drukken. Ingangs-led 3 licht Groen op om aan te geven dat de

eenheid is ingesteld op ingang 3.

Als u ingang 4 (het bronapparaat dat is aangesloten op Aux 2) wilt selecteren, drukt u nogmaals op
de aan-uitknop op de voorkant van de zender. Ingangs-led 4 licht Groen op om aan te geven dat het

apparaat is ingesteld op ingang 4.

U kunt de selectie van de ingang ook opheffen door op de zendlocatie op de knop 'Input 1' of 'Input
2' of 'Input 3' of 'Input 4' van de afstandsbediening van de DigiSender® te drukken.

Please read this instruction manual carefully prior to installation Page 11

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

Using the DigiSender® ZX7

Basic Functions

Turning the DigiSender® ZX7 On and Off

Toturn the DigiSender® ZX7 On, press the power button on the front of the Transmitter and Receiver.

The red standby LED will light up green to indicate that the unit is switched on.

Toturn the DigiSender® ZX7 Off, press and hold the power button on the front of the Transmitterand
Receiver for approximately 3 seconds.

Alternatively you can turn the units On and Off by pressing the power button on the DigiSender®
Remote Control.

Selecting the Input

To select Input 1 press the power button on the front of the Transmitter once.

Input LED 1 will light up green to indicate that the unit is set to input 1.

To select Input 2 press the power button on the front of the Transmitter a second time.

Input LED 2 will light up green to indicate that the unit is set to input 2.

To select Input 3 press the power button on the front of the Transmitter a third time.

Input LED 3 will light up green to indicate that the unit is set to input 3.

To select Input 4 press the power button on the front of the Transmitter a fourth time.

Input LED 4 will light up green to indicate that the unit is set to input 4.

Alternatively you can select the Input by pressing the button labelled ‘Input 1’, ‘Input 2’, ‘Input 3’ or
‘Input 4’ on the DigiSender® Remote Control.

ENGLISH (EN)

DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender

Page 58

NEDERLANDS (NL)

1. POWER

Met de aan-uitknop kunt u uw DigiSender® ZX7­zender of -ontvanger in- of uitschakelen.

2. Input 1

Met de knop Input 1 selecteert u ingang 1 op de
zender en ontvanger. Ingang 1 is het bronappa
raat dat op DigiConnector™ 1 is aangesloten.
Een voorbeeld: uw satelliet-, kabel- of freeview­box.

3. Input 2

Met de knop Input 2 selecteert u ingang 2 op de
zender en de ontvanger. Ingang 2 is het bronap
paraat dat op DigiConnector™ 2 is aangesloten.
Een voorbeeld: uw dvd-speler, hdd-recorder of
videorecorder.

4. Input 3

Met de knop Input 3 selecteert u ingang 3 op de
zender en ontvanger. Ingang 3 is het bronappa
raat dat op Aux 1 is aangesloten.

5. Input 4

Met de knop Input 4 selecteert u ingang 4 op de
zender en de ontvanger. Ingang 4 is het bronap
paraat dat op Aux 2 is aangesloten.

De DigiSender® ZX7 gebruiken

De afstandsbediening van de DigiSender®

POWER

Input 1

DigiConnector™ 1

Input 2

DigiConnector™ 2

Input 3

Aux 1

Input 4

Aux 2

1.

2.

3.

4.

5.
