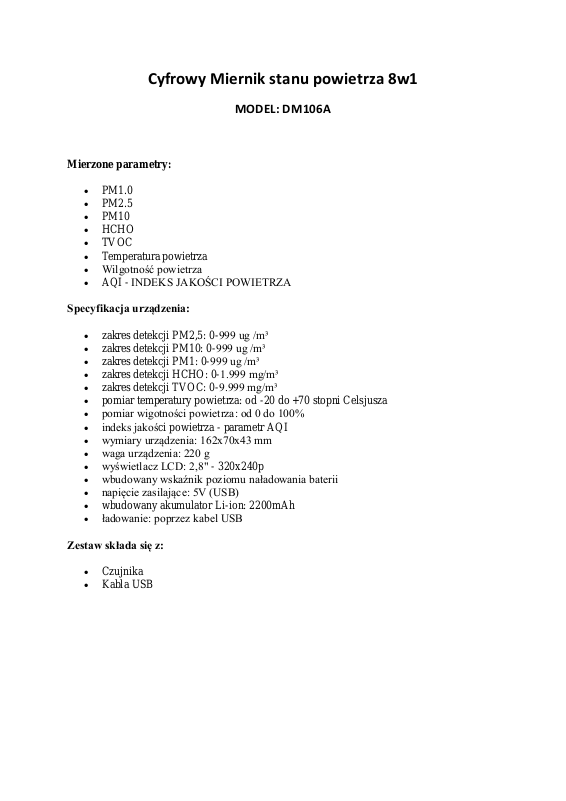

Cyfrowy Miernik stanu powietrza 8w1
MODEL: DM106A
Mierzone parametry:
• PM1.0
• PM2.5
• PM10
• HCHO
• TVOC
• Temperatura powietrza
• Wilgotność powietrza
• AQI - INDEKS JAKOŚCI POWIETRZA
Specyfikacja urządzenia:
• zakres detekcji PM2,5: 0-999 ug /m³
• zakres detekcji PM10: 0-999 ug /m³
• zakres detekcji PM1: 0-999 ug /m³
• zakres detekcji HCHO: 0-1.999 mg/m³
• zakres detekcji TVOC: 0-9.999 mg/m³
• pomiar temperatury powietrza: od -20 do +70 stopni Celsjusza
• pomiar wigotności powietrza: od 0 do 100%
• indeks jakości powietrza - parametr AQI
• wymiary urządzenia: 162x70x43 mm
• waga urządzenia: 220 g
• wyświetlacz LCD: 2,8" - 320x240p
• wbudowany wskaźnik poziomu naładowania baterii
• napięcie zasilające: 5V (USB)
• wbudowany akumulator Li-ion: 2200mAh
• ładowanie: poprzez kabel USB
Zestaw składa się z:
• Czujnika
• Kabla USB
Page 2
Czujnik pozwala na pomiar najbardziej istotnych i szkodliwych dla człowieka pyłów:
• PM1 - ultra-drobne cząstki o średnicy aerodynamicznej poniżej 0,1 μm
• PM2.5 - aerozole atmosferyczne (pył zawieszony) o średnicy nie większej niż 2,5 μm
• PM10 - mieszanina zawieszonych w powietrzu cząsteczek o średnicy nie większej niż
10 μm
• HCHO - aldehyd mrówkowy - Metanal
• TVOC - lotne związki organiczne
• oraz
• wskaźnika ogólnego stanu powietrza - indeksu jakości powietrza - AQI
• temperatury powietrza (od -20 do +70 stopni Celsjusza)
• wilgotności powietrza (od 0 do 100 %)
Czujnik wyświetla również datę i godzinę pomiaru.
Zasilanie:
Miernik posiada wbudowany akumulator, który jest ładowany przy pomocy kabla USB
(dołączonego do zestawu) bezpośrednio z portu USB w komputerze / laptopie lub po
zastosowaniu odpowiedniego adaptera z sieci 220-230V.
UWAGA! Adapter do sieci nie stanowi elementu zestawu. Przed zastosowaniem takiego
adaptera należy sprawdzić czy jego parametry są zgodne z parametrami wejściowymi
zasilania miernika. Zastosowanie niewłaściwego adaptera może spowodować uszkodzenie
miernika. Takie uszkodzenie nie podlega gwarancji.
Działanie urządzenia:
• Aby uruchomić urządzenie wystarczy wcisnąć przycisk umieszczony pod
wyświetlaczem LCD (włącznik) przez około 2-3 sekundy aż pojawi się obraz na
ekranie.
• Czujnik w tym momencie zaczyna pracę.
• W czasie pracy można wcisnąć przycisk SET i zmienić ustawienia mierzonych
parametrów (zalecane tylko gdy wymaga tego otoczenie).
• Przy pierwszym uruchomieniu czujnika ustawiamy również datę oraz godzinę jaką ma
pokazywać czujnik.
• Krótkie wciśniecie przyciska pod ekranem LCD (włącznika) pozwala na zmianę
układu wyświetlania wskaźnikowego (dostępne w sumie dwa ekrany wyświetlania
wskaźników).
• Jeśli chcemy wyłączyć czujnik wystarczy ponownie wcisnąć przycisk pod ekranem na
około 2-3 sekundy.
• Jeśli urządzenie ulegnie rozładowaniu należy podłączyć je do portu ładującego przez
dołączony kabel USB i zaczekać aż urządzenie zostanie naładowane.
Page 3
• Optymalny pomiar uzyskujemy po około 5-10 minutach od uruchomienia czujnika,
wtedy ilość pyłów w danym miejscu się ustabilizuje. Dla temperatury potrzebny jest
czas około 15 minut.
• Czujnik podczas pomiaru powinien znajdować się w danym miejscu i być
unieruchomiony. Pomiar w ruchu będzie mniej dokładny, gdyż stan powietrza pod
wpływem czynników zewnętrznych takich jak np. podmuch wiatru, ulega zmianie.
Ustawienie daty i godziny:
Aby ustawić datę i godzinę należy wcisnąć przycisk SET i przejść do ustawień. Następnie
kilkukrotnie, krótko wciskamy przycisk SET aż podświetli się kolorem czerwonym napis
Time Set u dołu ekranu. Następnie wybieramy opcję ustawienia czasu przyciskiem
Włącz/wyłącz a w dalszej kolejności przy pomocy przycisków ze strzałkami ustawiamy datę
i godzinę. Na koniec zatwierdzamy całość i wychodzimy z ustawień przyciskiem ESC.
Oznaczenie kolorystyczne wyświetlanych parametrów:
• kolor zielony - parametr w normie
• kolor żółty - nieznacznie przekroczona norma
• kolor czerwony - znacznie przekroczona norma, niebezpieczny poziom
Ustawienia dodatkowe:
Czujnik pozwala również na dodatkowe ustawienie mierzonych parametrów (PM2.5 , HCHO,
temperatury oraz wilgotności). W menu miernika możemy ustawić dokładność
wyświetlanego pomiaru. Aby to zrobić należy wcisnąć przycisk SET i przejść do ustawień –
menu czujnika. Następnie kilkukrotnie, krótko wciskamy przycisk SET aż podświetli się
kolorem czerwonym napis interesujący nas parametr, który chcemy zmienić. Następnie
wybieramy pozycję przyciskiem Włącz/wyłącz, a w dalszej kolejności przy pomocy
przycisków ze strzałkami ustawiamy zwiększamy lub zmniejszamy wartość parametru. Na
koniec zatwierdzamy całość przyciskiem Włącz/wyłącz i wychodzimy z ustawień
przyciskiem ESC.
DZIĘKUJEMY ZA UWAGĘ
DYSTRYBUTOR PRODUKTÓW:
SystemBank Os. Awdańców 23 ; 64-010 Krzywiń ; www.systembank.pl ; tel: +48 655 120 603
