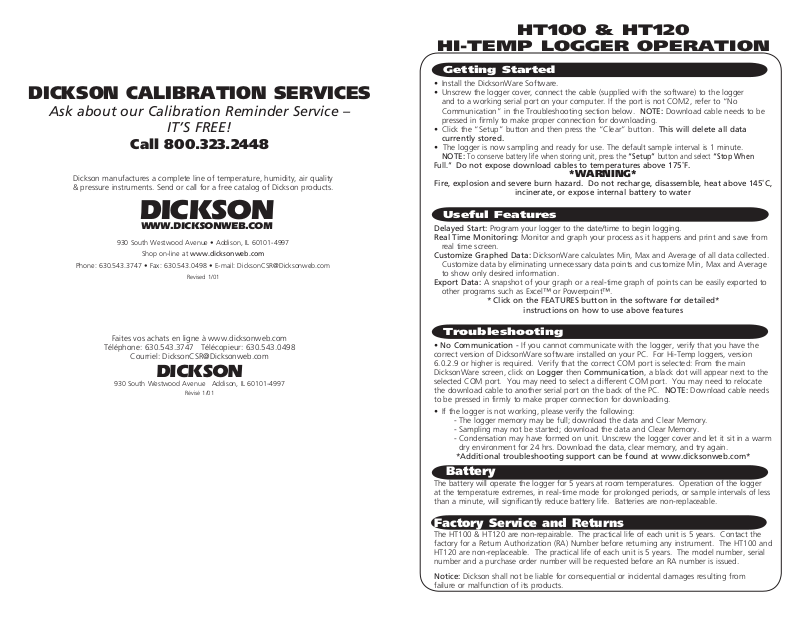

Dickson HT100, HT120 Instruction Manual

DICKSON CALIBRATION SERVICES

Ask about our Calibration Reminder Service –

IT’S FREE!

Call 800.323.2448

Dickson manufactures a complete line of temperature, humidity, air quality
& pressure instruments. Send or call for a free catalog of Dickson products.

HT100 & HT120

HI-TEMP LOGGER OPERATION

Getting Started

• Install the DicksonWare Software.

• Unscrew the logger cover, connect the cable (supplied with the software) to the logger
and to a working serial port on your computer. If the port is not COM2, refer to “No
Communication” in the Troubleshooting section below. NOTE: Download cable needs to be
pressed in firmly to make proper connection for downloading.

• Click the “Setup” button and then press the “Clear” button. This will delete all data

currently stored.

• The logger is now sampling and ready for use. The default sample interval is 1 minute.
NOTE:

Full.”

Fire, explosion and severe burn hazard. Do not recharge, disassemble, heat above 145˚C,

To conserve battery life when storing unit, press the “Setup” button and select “Stop When

Do not expose download cables to temperatures above 175˚F.

*WARNING*

incinerate, or expose internal battery to water

DICKSON

WWW.DICKSONWEB.COM

930 South Westwood Avenue • Addison, IL 60101-4997

Shop on-line at www.dicksonweb.com

Phone: [phone] • Fax: [phone] • E-mail: [e-mail]

Revised 1/01

Faites vos achats en ligne à www.dicksonweb.com

Téléphone: 630.543.3747 Télécopieur: 630.543.0498

Courriel: [e-mail]

DICKSON

930 South Westwood Avenue Addison, IL 60101-4997

Révisé 1/01

Useful Features

Delayed Start: Program your logger to the date/time to begin logging.
Real Time Monitoring: Monitor and graph your process as it happens and print and save from

real time screen.
Customize Graphed Data: DicksonWare calculates Min, Max and Average of all data collected.
Customize data by eliminating unnecessary data points and customize Min, Max and Average
to show only desired information.
Export Data: A snapshot of your graph or a real-time graph of points can be easily exported to
other programs such as Excel™ or Powerpoint™.

* Click on the FEATURES button in the software for detailed*

instructions on how to use above features

Troubleshooting

• No Communication - If you cannot communicate with the logger, verify that you have the
correct version of DicksonWare software installed on your PC. For Hi-Temp loggers, version

6.0.2.9 or higher is required. Verify that the correct COM port is selected: From the main
DicksonWare screen, click on Logger then Communication, a black dot will appear next to the
selected COM port. You may need to select a different COM port. You may need to relocate
the download cable to another serial port on the back of the PC. NOTE: Download cable needs
to be pressed in firmly to make proper connection for downloading.

• If the logger is not working, please verify the following:

- The logger memory may be full; download the data and Clear Memory.

- Sampling may not be started; download the data and Clear Memory.

- Condensation may have formed on unit. Unscrew the logger cover and let it sit in a warm
dry environment for 24 hrs. Download the data, clear memory, and try again.

*Additional troubleshooting support can be found at www.dicksonweb.com*

Battery

The battery will operate the logger for 5 years at room temperatures. Operation of the logger
at the temperature extremes, in real-time mode for prolonged periods, or sample intervals of less
than a minute, will significantly reduce battery life. Batteries are non-replaceable.

Factory Service and Returns

The HT100 & HT120 are non-repairable. The practical life of each unit is 5 years. Contact the
factory for a Return Authorization (RA) Number before returning any instrument. The HT100 and
HT120 are non-replaceable. The practical life of each unit is 5 years. The model number, serial
number and a purchase order number will be requested before an RA number is issued.

Notice: Dickson shall not be liable for consequential or incidental damages resulting from
failure or malfunction of its products.

FONCTIONNEMENT DE L'ENREGISTREUR

HAUTE TEMPERATURE

Mise en marche

•Installez le logiciel DicksonWare.

•Dévissez le couvercle de l'enregistreur, raccordez le câble (fourni avec le logiciel) à l'enreg­ istreur et à un port sériel en bon état de marche sur votre ordinateur. Si le port n'est
pas COM2, reportez-vous à "Aucune communication" dans la section de dépannage ci-après.

•Cliquez sur le bouton "Setup", puis appuyez sur le bouton "Clear". Ceci effacera toutes les

données actuellement en mémoire.

•L'enregistreur est maintenant en phase d'échantillonnage et est prêt à l'usage. L'intervalle
implicite d'échantillonnage est de 1 minute.
REMARQUE: Pour préserver la durée des piles lors du rangement de l'appareil, appuyez sur le
bouton "Setup", puis sélectionnez "Stop When Full". N'exposez pas les câbles de

téléchargement à des températures de plus de 175˚F (80˚C).

Danger d'incendie, d'explosion et de brûlures sévères. Ne pas recharger, démonter, faire

chauffer à plus de 145˚C, incinérer ni exposer la pile interne à l'eau.

Fonctions utiles

Mise en marche retardée: Programmez votre enregistreur à la date/heure à laquelle
l'enregistrement doit commencer.
Surveillance en temps réel: Surveillez et tracez votre procédé à mesure qu'il se produit,
puis imprimez et mémorisez à partir de l'écran en temps réel.
Particularisation de données sous forme de graphique: DicksonWare calcule le minimum,
le maximum et la moyenne de toutes les données recueillies. Vous pouvez particulariser les
données en éliminant les points de données superflus, et adapter le minimum, le maximum
et la moyenne pour montrer uniquement les informations désirées.
Exportation de données: Vous pouvez exporter facilement un instantané de votre
graphique ou un graphique en temps réel de points à d'autres programmes tels qu'Excel™
ou Powerpoint™ .

* Pour des instructions détaillées sur la façon d'utiliser les fonctions ci-dessus,*

Dépannage

•Aucune communication - Si vous ne pouvez communiquer avec l'enregistreur, assurez-vous
d'avoir la bonne version du logiciel DicksonWare installée sur votre ordinateur personnel. La ver
sion 6.0.2.9 ou une version plus récente est nécessaire pour les enregistreurs haute température.
Assurez-vous que le port COM approprié est sélectionné: depuis l'écran DicksonWare principal,
cliquez sur Logger, puis sur Communication, un point noir apparaîtra à côté du port COM
sélectionné. Il vous sera peut-être nécessaire de sélectionner un port COM différent. Vous devrez
peut-être déplacer le câble de téléchargement à un autre port sériel à l'arrière de l'ordinateur.

•Si l'enregistreur ne fonctionne pas, veuillez vérifier ce qui suit:

- Il se peut que la mémoire de l'enregistreur soit remplie; téléchargez les données et videz la
mémoire.

- L'échantillonnage n'est peut-être pas activé; téléchargez les données et videz la mémoire.

- De la condensation s'est peut-être formée sur l'appareil. Dévissez le couvercle de l'enreg
istreur et laissez-le reposer dans un environnement sec et chaud pendant 24 heures.
Téléchargez les données, videz la mémoire et recommencez.

*Pour de plus amples informations de dépannage, on peut visiter le site*

Pile

La pile fera fonctionner l'enregistreur pendant 5 ans à température ambiante. L'utilisation de
l'enregistreur à des températures extrêmes, en mode temps réel pendant des périodes prolongées
ou à des intervalles d'échantillonnage de moins d'une minute réduira considérablement la durée
de la pile. La batterie est non-remplaçable.

HT100 ET HT120

*AVERTISSEMENT*

cliquez sur le bouton FEATURES du logiciel.

www.dicksonweb.com

OPERACIÓN DEL REGISTRADOR PARA TEMPERATURAS

HT100 y HT120

ALTAS

Empezando

• Instale el Software DicksonWare.

• Destornille la cubierta del registrador de datos,
conecte el cable (incluido con el software) alregistrador de datos y a un puerto en serie activo
de su computadora. Si el puerto no es COM2, véase "No Hay Comunicación" en la sección de
Resolución de Problemas que aparece más adelante.

• Pulse el botón "Setup" y después "Clear" para eliminar toda la información guardada
actualmente.

• Ahora el registrador de datos est· tomando muestras y está listo para utilizarse. El intervalo
de muestreo por defecto es de 1 minuto.
NOTA: Para prolongar la duración de la pila al almacenar la unidad, pulse el botón "Setup"
y seleccione "Stop When Full." No exponga los cables de descarga a temperaturas

mayores que 175ºF.

*ADVERTENCIA*

Peligro de incendio, explosión y quemaduras graves. No recargue, desmonte, caliente a

más de 145ºF, incinere o exponga la pila interna al agua.

Características Útiles

Arranque retardado: Programe la fecha/hora en que desea que su registrador empiece a
registrar datos.
Monitoreo de Tiempo Real: Monitoree y elabore una gráfica de su proceso en el momento
en que sucede e imprima y guarde de la pantalla de tiempo real.
Personalice los Datos Gráficos: DicksonWare calcula Min, Max y Promedio de todos los
datos recolectados. Personalice los datos eliminando todos los puntos de datos innecesarios
y personalice los valores Min, Max y Promedio para demostrar únicamente la información
deseada.
Datos de Exportación: Es muy fácil exportar una foto de su gráfica o una gráfica de tiempo
de real de los puntos a otros programas tales como Excel™ o Powerpoint™.

* Haga clic en el botón FEATURES en el software para las instrucciones detalladas sobre

cómo utilizar las características arriba mencionadas.

Resolución de Problemas

• No Hay Comunicación - Si no puede comunicarse con el registrado de datos, cerciórese
de que la versión correcta del software DicksonWare esté instalada en su PC. Para los
registradores de datos para temperaturas altas, se necesita como mínimo la versión 6.0.2.9.
Verifique que se haya seleccionado el puerto COM apropiado: En la pantalla principal de
DicksonWare, haga clic "Logger" y después "Communication" y aparecerá un punto negro
al lado del puerto COM seleccionado. Podría ser necesario seleccionar otro puerto COM. Podría
ser necesario reubicar el cable de descarga a otro puerto en serie en la parte posterior de
su PC.

• Si el registrador de datos no funciona, verifique lo siguiente:

- La memoria del registrador de datos podría estar llena; descargue los datos y
despeje la memoria con Clear Memory.

- El muestreo no empieza; descargue los datos y despeje la memoria.

- Se ha formado condensación en la unidad. Destornille la cubierta del registrador
de datos y déjelo en un ambiente caliente y seco durante 24 horas. Descargue los
datos, despeje la memoria e intente de nuevo.

* Busque más apoyo para la resolución de problemas en www.dicksonweb.com.*

La Pila

La pila del registrador de datos durará 5 años a temperatura ambiente. La operación del
registrador de datos a temperaturas extremas, en la modalidad de tiempo real durante
periodos prolongados o los intervalos de muestreo menores de 1 minuto reducirán la duración
de la pila en forma significante. Las baterias no son reemplazables.

Service usine et retours

Les HT100 et les HT120 sont irréparables. La vie pratique de chaque unité est de cinq ans.
Contactez l'usine pour obtenir un numéro d'autorisation de retour avant de retourner tout inst­rument. On vous demandera le numéro de modèle, le numéro de série et un numéro de bon de
commande avant d'émettre un numéro d'autorisation de retour.
Avis: Dickson ne sera responsable d'aucuns dommages indirects ou accessoires résultant d'une
défaillance ou d'un défaut de fonctionnement de ses produits.

Servicio de Fábrica y Devoluciones

El HT100 y HT120 no son reparablas. La vida útil de estas unidades es de 5 años.
Comuníquese con la fábrica para un número de Autorización de Devolución (RA por sus siglas
en inglés) antes de devolver cualquier instrumento. Se le pedirá el número de modelo, número
de serie y número de orden de compra antes de emitir un número RA.

Nota: Dickson no se hace responsable de los daños que resulten de fallas o el mal funciona­miento de sus productos.
