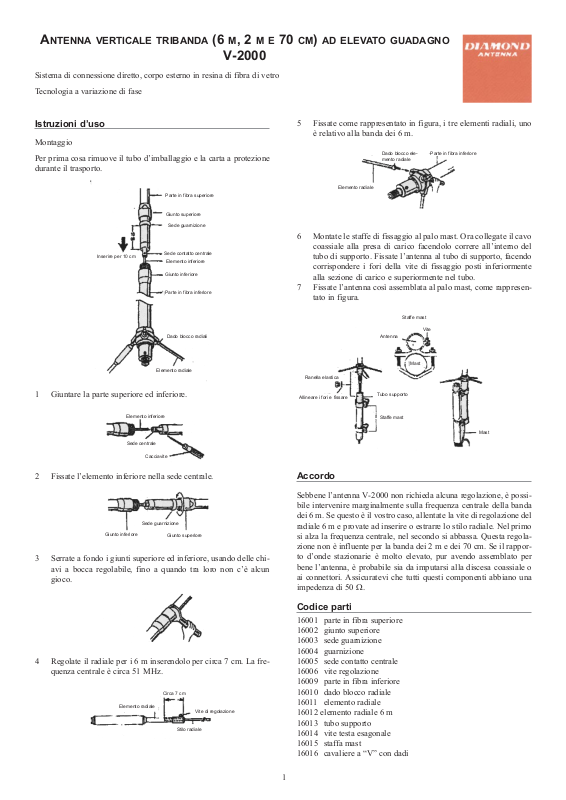

Istruzioni d’uso
Montaggio
Per prima cosa rimuove il tubo d’imballaggio e la carta a protezione
durante il trasporto.
1 Giuntare la parte superiore ed inferiore.
2 Fissate l’elemento inferiore nella sede centrale.
3 Serrate a fondo i giunti superiore ed inferiore, usando delle chi-
avi a bocca regolabile, fino a quando tra loro non c’è alcun
gioco.
4 Regolate il radiale per i 6 m inserendolo per circa 7 cm. La fre-
quenza centrale è circa 51 MHz.
5 Fissate come rappresentato in figura, i tre elementi radiali, uno
è relativo alla banda dei 6 m.
6 Montate le staffe di fissaggio al palo mast. Ora collegate il cavo
coassiale alla presa di carico facendolo correre all’interno del
tubo di supporto. Fissate l’antenna al tubo di supporto, facendo
corrispondere i fori della vite di fissaggio posti inferiormente
alla sezione di carico e superiormente nel tubo.
7 Fissate l’antenna così assemblata al palo mast, come rappresen-
tato in figura.
Accordo
Sebbene l’antenna V-2000 non richieda alcuna regolazione, è possibile intervenire marginalmente sulla frequenza centrale della banda
dei 6 m. Se questo è il vostro caso, allentate la vite di regolazione del
radiale 6 m e provate ad inserire o estrarre lo stilo radiale. Nel primo
si alza la frequenza centrale, nel secondo si abbassa. Questa regolazione non è influente per la banda dei 2 m e dei 70 cm. Se il rapporto d’onde stazionarie è molto elevato, pur avendo assemblato per
bene l’antenna, è probabile sia da imputarsi alla discesa coassiale o
ai connettori. Assicuratevi che tutti questi componenti abbiano una
impedenza di 50 Ω.
Codice parti
16001 parte in fibra superiore
16002 giunto superiore
16003 sede guarnizione
16004 guarnizione
16005 sede contatto centrale
16006 vite regolazione
16009 parte in fibra inferiore
16010 dado blocco radiale
16011 elemento radiale
16012 elemento radiale 6 m
16013 tubo supporto
16014 vite testa esagonale
16015 staffa mast
16016 cavaliere a “V” con dadi
1
ANTENNA VERTICALE TRIBANDA (6 M, 2 ME70 CM) AD ELEVATO GUADAGNO
V-2000
Sistema di connessione diretto, corpo esterno in resina di fibra di vetro
Tecnologia a variazione di fase
Parte in fibra inferiore
Elemento inferiore
Sede contatto centrale
Inserire per 10 cm
Giunto inferiore
Parte in fibra superiore
Giunto superiore
Sede guarnizione
Dado blocco radiali
Elemento radiale
Cacciavite
Elemento inferiore
Sede centrale
Giunto inferiore
Giunto superiore
Sede guarnizione
Circa 7 cm
Elemento radiale
Vite di regolazione
Stilo radiale
Dado blocco elemento radiale
Parte in fibra inferiore
Elemento radiale
Staffe mast
Vite
Antenna
Mast
Ranella elastica
Allineare i fori e fissare
Mast
Tubo supporto
Staffe mast
Specifiche
Gamma frequenza 50 - 52 MHz
144 - 146 MHz
430 - 400 MHz
Guadagno 2.15 dB (50 MHz)
6.2 db (144 MHz
6.4 db (430 MHz
Massima potenza appl. 150 W
Impedenza alimentazione 50 W
VSWR 1,5 o meno
Massima resistenza vento 50 m”
Lunghezza 2,5 m
Peso 1,2 kg
Connettore UHF
Tipo ½ λ caricata cap. (50 MHz), due ele-
menti 5/8 λ caricati cap. (144 MHz)
4 elementi 5/8 caricati cap. (430
MHz, compatibile frequenze ripetitori).
PER LA VOSTRA SICUREZZA
Prima di montare l’antenna leggete con attenzione queste note relative alla sicurezza.
Prima di installarla montate l’antenna su una ampia superficie piana
a terra.
Non montate l’antenna in vicinanza di cavi elettrici sospesi.
Non cercate di fare tutto da soli. Montare l’antenna su un tetto da soli
è pericoloso. Chiedete sempre ad un amico di aiutarvi.
Non maneggiate oggetti di ferro o alluminio vicino a cavi elettrici di
rete.
Non installate l’antenna su un palo mast non connesso per bene a
terra.
PER EVITARE INCIDENTI
Non cercate di fermare la caduta di una antenna, lasciatela andare.
Non provate a recuperare l’antenna o parti di questa se entra in contatto di linee elettriche di rete. Lasciate tutto com’è, non toccate e
richiedete subito l’intervento della società che eroga il servizio elettrico.
IN CASO D’INCIDENTE
Non toccate persone o animali che sono o sembrano essere sotto scarica causata dal contatto della antenna con linee elettriche. Entrando
in contatto con loro anziché separali a vostra volta sareste sotto scarica. Richiedete subito l’intervento dei pompieri, protezione civile,
medico e ambulanza.
PRECAUZIONE SULLA INSTALLAZIONE ANTENNA
Per scegliere un luogo appropriato dovete fare alcune considerazioni. Per prima cosa dovete assicurare buona la propagazione verso
vostri obiettivi specifici, Anche tenere in conto ostacoli in linea ottica come edifici, … Dopo esaminate specificatamente l’area ove sarà
installata pensando alla solidità dell’ancoraggio e alla sicurezza del
vicinato.
Non procedete se non avete l’indispensabile esperienza in tema, consultate un esperto.
Mantenete la massima distanza possibile dalle linee aeree elettriche,
comunque almeno due volte l’altezza della antenna stessa.
Non installate l’antenna su un palo più lungo di 10 m se non siete
sufficientemente esperti, fatevi aiutare da un professionista.
Se montate l’antenna su un tubo per l’acqua non usate una sezione
maggiore di 1/10”, nel caso di più tubi, controventate.
ATTENZIONE: verificate che sull'imballo sia presente l'etichetta
gialla, sotto riportata, che garantisce l'originalità del prodotto DIAMOND
2
ATTENZIONE
Questa ANTENNA è originale DIAMOND JAPAN
Questa etichetta garantisce l'originalità e l'elevato standard qualitativo
Distributore esclusivo:
V.le Certosa 138 - 20156 MILANO
Minima distanza con una linea elettrica
Due volte l’antezza dell’antenna
