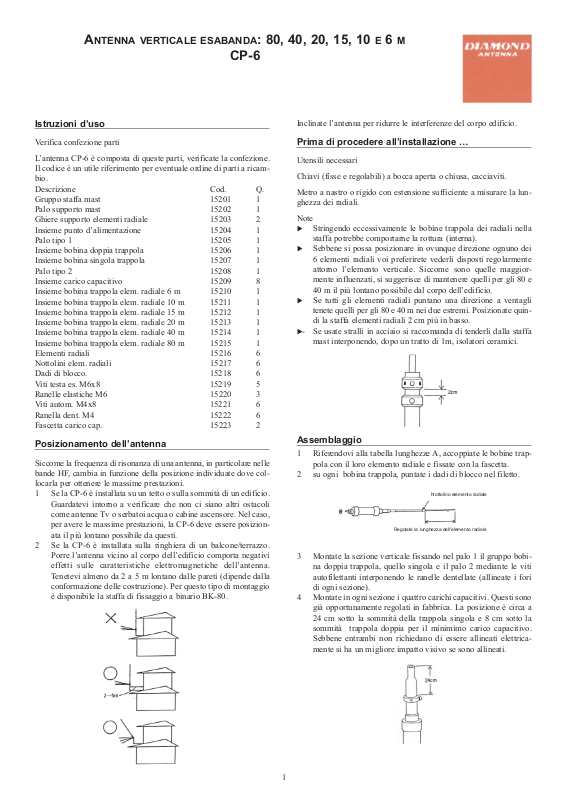

Istruzioni d’uso
Verifica confezione parti
L’antenna CP-6 è composta di queste parti, verificate la confezione.
Il codice è un utile riferimento per eventuale ordine di parti a ricambio.
Descrizione Cod. Q.
Gruppo staffa mast 15201 1
Palo supporto mast 15202 1
Ghiere supporto elementi radiale 15203 2
Insieme punto d’alimentazione 15204 1
Palo tipo 1 15205 1
Insieme bobina doppia trappola 15206 1
Insieme bobina singola trappola 15207 1
Palo tipo 2 15208 1
Insieme carico capacitivo 15209 8
Insieme bobina trappola elem. radiale 6 m 15210 1
Insieme bobina trappola elem. radiale 10 m 15211 1
Insieme bobina trappola elem. radiale 15 m 15212 1
Insieme bobina trappola elem. radiale 20 m 15213 1
Insieme bobina trappola elem. radiale 40 m 15214 1
Insieme bobina trappola elem. radiale 80 m 15215 1
Elementi radiali 15216 6
Nottolini elem. radiali 15217 6
Dadi di blocco. 15218 6
Viti testa es. M6x8 15219 5
Ranelle elastiche M6 15220 3
Viti autom. M4x8 15221 6
Ranella dent. M4 15222 6
Fascetta carico cap. 15223 2
Posizionamento dell’antenna
Siccome la frequenza di risonanza di una antenna, in particolare nelle
bande HF, cambia in funzione della posizione individuate dove collocarla per ottenere le massime prestazioni.
1 Se la CP-6 è installata su un tetto o sulla sommità di un edificio.
Guardatevi intorno a verificare che non ci siano altri ostacoli
come antenne Tv o serbatoi acqua o cabine ascensore. Nel caso,
per avere le massime prestazioni, la CP-6 deve essere posizionata il più lontano possibile da questi.
2 Se la CP-6 è installata sulla ringhiera di un balcone/terrazzo.
Porre l’antenna vicino al corpo dell’edificio comporta negativi
effetti sulle caratteristiche elettromagnetiche dell’antenna.
Tenetevi almeno da 2 a 5 m lontano dalle pareti (dipende dalla
conformazione delle costruzione). Per questo tipo di montaggio
è disponibile la staffa di fissaggio a binario BK-80.
Inclinate l’antenna per ridurre le interferenze del corpo edificio.
Prima di procedere all’installazione …
Utensili necessari
Chiavi (fisse e regolabili) a bocca aperta o chiusa, cacciaviti.
Metro a nastro o rigido con estensione sufficiente a misurare la lunghezza dei radiali.
Note
X Stringendo eccessivamente le bobine trappola dei radiali nella
staffa potrebbe comportarne la rottura (interna).
X Sebbene si possa posizionare in ovunque direzione ognuno dei
6 elementi radiali voi preferirete vederli disposti regolarmente
attorno l’elemento verticale. Siccome sono quelle maggiormente influenzati, si suggerisce di mantenere quelli per gli 80 e
40 m il più lontano possibile dal corpo dell’edificio.
X Se tutti gli elementi radiali puntano una direzione a ventagli
tenete quelli per gli 80 e 40 m nei due estremi. Posizionate quindi la staffa elementi radiali 2 cm più in basso.
X- Se usate stralli in acciaio si raccomanda di tenderli dalla staffa
mast interponendo, dopo un tratto di 1m, isolatori ceramici.
Assemblaggio
1 Riferendovi alla tabella lunghezze A, accoppiate le bobine trap-
pola con il loro elemento radiale e fissate con la fascetta.
2 su ogni bobina trappola, puntate i dadi di blocco nel filetto.
3 Montate la sezione verticale fissando nel palo 1 il gruppo bobi-
na doppia trappola, quello singola e il palo 2 mediante le viti
autofilettanti interponendo le ranelle dentellate (allineate i fori
di ogni sezione).
4 Montate in ogni sezione i quattro carichi capacitivi. Questi sono
già opportunamente regolati in fabbrica. La posizione è circa a
24 cm sotto la sommità della trappola singola e 8 cm sotto la
sommità trappola doppia per il minimimo carico capacitivo.
Sebbene entrambi non richiedano di essere allineati elettricamente si ha un migliore impatto visivo se sono allineati.
1
ANTENNA VERTICALE ESABANDA: 80, 40, 20, 15, 10 E 6 M
CP-6
Nottolino elemento radiale
Regolate la lunghezza dell’elemento radiale
5 Giuntate il mast con il suo palo di supporto tramite la staffa. I
fori filettati del palo supporto mast devono trovarsi sopra la
staffa e liberi. La sovrapposizione deve iniziare oltre 12 cm dall’estremità superiore mast.
6 Inserite nel lato superiore palo di supporto due ghiere elementi
radiali puntando soltanto le viti. Non stringete ora altrimenti non
sarà poi possibile mettere l’insieme punto d’alimentazione.
7 Collegate all’insieme punto d’alimentazione il cavo discesa
coassiale inserito nel palo supporto. Ora allineate il foro inferiore insieme alimentazione con quello del palo supporto, fissate
con le la vite testa esagonale interponendo la ranella elastica.
8 Mettete l’elemento verticale nel insieme alimentazione e fis-
satelo con due viti testa esagonale interponendo la ranella elastica.
9 Ruotate ogni elemento radiale nel supporto. Poi allineate il foro
scarico condensa di ogni elemento trappola radiale verso il
basso svitando, fissate tramite il controdado. L’elemento radiale
dei 6 m è senza bobina.
Note
Per evitare di danneggiare le trappole elementi radiali, avviatatele a
fondo senza stringere, poi allineate il foro drenaggio svitando, ora
assicurate serrando il controdado.
Accordo (completato l’assemblaggio)
Note relative all’accordo in frequenza.
Le regolazioni vanno fatte specificatamente per la posizione attuale
dell’antenna.
In trasmissione applicate la minima potenza possibile e per il minor
tempo. Il carico a portante fissa è pari circa ad un terzo in modo SSB.
Se l’antenna è posta su una lunga ringhiera di balcone questa stessa
può lavorare come elemento radiale ed il rapporto d’onde stazionare
della antenna non varia intervenendo sulla lunghezza dei radiali. Se
l’antenna risuona entro la banda di vostro interesse può comunque
essere normalmente usata. Diversamente deve essere isolata dalla
ringhiera, posta diversamente o posta su un palo altro da 1 a 2 m.
1 Inserite un strumento per misurare l’SWR (o ROS) idoneo per
le frequenze e potenze su cui operate come indicato in figura.
2 La procedura può iniziare su qualunque banda. Passate in
trasmissione sulla frequenza di vostro interesse e regolate la
lunghezza dell’elemento radiale alla ricerca del minimo rapporto d’onde stazionarie.
Regolazione della lunghezza degli elementi radiali
È riportata in tabella. Se non disponete di uno strumento per misurare l’SWR attenetevi a questa.
Se la lunghezza dell’elemento radiale la frequenza di risonanza in
banda è proporzionalmente inferiore.
Lunghezza tipica di regolazione elemento radiale a centro banda.
Varia in funzione del posizionamento ambientale.
Esempi di regolazione:
se la frequenza centrale banda 40 m è a 7,050 MHz e l’antenna
risulta accordata a 7,010 MHz essendo la differenza 40 kHz,
consultando la tabella A, l’elemento radiale dei 40 m deve
essere accorciato di 40 mm (10 mm ogni 10 KHz)
Posizionamento ravvicinato a ventaglio radiali
Radiali distribuiti su 360°
Specifiche
Gamma frequenza 3,5 / 7 / 14 / 21 / 28 / 50 MHz
Impedenza alimentazione 50 Ω sbilanciati
VSWR 1,5 o meno
Massima potenza appl. 200 W picco
Massima resistenza vento 40 m”
Lunghezza elemento verticale 4,5 m
Lunghezza elementi radiali 1,8 m
Peso 4,9 kg
Misura mast idonei diametro da 30 a 62 mm
Tipo verticale 6 bande con bobina
trappola e radiali caricati
ATTENZIONE: verificate che sull'imballo sia presente l'etichetta gialla, sotto riportata, che garantisce l'originalità del prodotto DIAMOND
2
Ranelle elastiche
Mast
Staffa
Palo supporto
Foro filettato
Palo supporto
Oltre 12 cm
Mast
Dado
Staffe
Insieme punto d’alimentazione
Sezione in plastica (fissare con vite)
Controdado
Allineare il foro drenaggio verso il basso
Supporti radiali
Ricetrasmettitore Wattmetro direzionale
o strumento SWR
Banda
Radiali ben distribuiti
Radiali ravvicinati
Lunghezza/frequenza
3.5 MHz
540 mm
450 mm
35 mm / 10 KHz
7 MHz
470 mm
440 mm
10 mm / 10 KHz
14 MHz
490 mm
400 mm
15 mm / 20 KHz
21 MHz
540 mm
460 mm
32 mm / 50 kHz
28 29 MHz
420 mm
380 mm
27 mm / 50 KHz
50 MHz
420 mm
300 mm
50 mm / 1 MHz
ATTENZIONE
Questa ANTENNA è originale DIAMOND JAPAN
Questa etichetta garantisce l'originalità e l'elevato standard qualitativo
