РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
ЦЕНТР ОБСЛУЖИВАНИЯ
ОФИЦИАЛЬНЫЙ ДИЛЕР
12
Ed. 02/2012
СОКОВЫЖИМАЛКА
1
ВВЕДЕНИЕ
 Руководство предназначается для предоставления информации
покупателям о данном приборе и о связанных с ним нормах, а также для ознакомления с инструкцией по эксплуатации и по техническому обслуживанию для того, чтобы гарантировать наилучшее использование прибора и сохранять его работоспособность длительное время.

Данное руководство предназначено для квалифицированных и опытных лиц, которые хорошо информированы о том, как следует пользоваться прибором и о том, как следует производить периодическое техническое обслуживание.
СОДЕРЖАНИЕ
ГЛАВА 1 - ИНФОРМАЦИЯ О ПРИБОРЕ стр. 4
1.1 - ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.2 - ЗАЩИТНЫЕ УСТРОЙСТВА, УСТАНОВЛЕННЫЕ НА ПРИБОРЕ
1.2.1 - Механические защитные устройства
1.2.2 - Электрические защитные устройства
1.3 - ОПИСАНИЕ ПРИБОРА
1.3.1 - Общее описание
1.3.2 - Технические характеристики
1.3.3 - Составные части прибора
ГЛАВА 2 - ТЕХНИЧЕСКИЕ ДАННЫЕ стр. 6
2.1 - ОБЩИЕ ГАБАРИТЫ, ВЕС, ХАРАКТЕРИСТИКИ ...
ГЛАВА 3 - ПОЛУЧЕНИЕ ПРИБОРА стр. 7
3.1 - ОТПРАВКА ПРИБОРА
3.2 - ПРОВЕРКА УПАКОВКИ ПО ПОЛУЧЕНИЮ ПРИБОРА 3 . 3 - УНИЧТОЖЕНИЕ УПАКОВКИ
ГЛАВА 4 - УСТАНОВКА стр. 8
4.1 - РАСПОЛОЖЕНИЕ ПРИБОРА
4.2 - ОДНОФАЗНОЕ ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
4.3 - ЭЛЕКТРИЧЕСКАЯ СХЕМА
4.4 - ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
b) удалить ёмкость.
Очистите части тёплой водой и нейтральным моющим средством.
6.2.2 - Общая очистка
Внимание
Очистите корпус нейтральным моющим средством и тёплой водой при помощью тряпки. По завершению операции, тщательно осушите все части.
Рис. № 8 - Очистка составных частей
: отсоедините прибор от блока питания
ГЛАВА 7 - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 - ВВЕДЕНИЕ
До осуществления каких-либо действий по техническому обслуживанию необходимо вынуть вилку из розетки, для того, чтобы полностью
отсоединить прибор от остальной системы
7.2 - НОЖКИ
Ножки могут износиться и потерять эластичность, и т.о. снизить устойчивость прибора. В этом случае следует заменить их.
7.3 - ШНУР ЭЛЕКТРОПИТАНИЯ
Время от времени проверяйте не износился ли шнур электропитания и в этом случае следует обратиться в «Центр обслуживания» для того, чтобы заменить этот шнур.
.
ГЛАВА 8 - РАЗБОРКА ПРИБОРА
8.1 - ОТКЛЮЧЕНИЕ ПРИБОРА
Если по какой-либо причине Вы решили отключить прибор, убедитесь, что никто им не пользуется и затем отсоедините его от розетки и, т.о., ликвидируйте соединение с электричеством.
2
11
Модель VV (с вариатором скорости) :
Можно отрегегулировать скорость вращения, поворачивая кнопку по часовой стрелке (ссыл. 2 – Рис. 6). Следуйте вышеуказанные инструкции в зависимости от моделей.
Модель с рычагом:
Поднимите рычаг, положите уже разрезанный цитрусовый на наконечник, опустите рычаг. Затем следуйте вышеуказанные инструкции в зависимости от моделей.

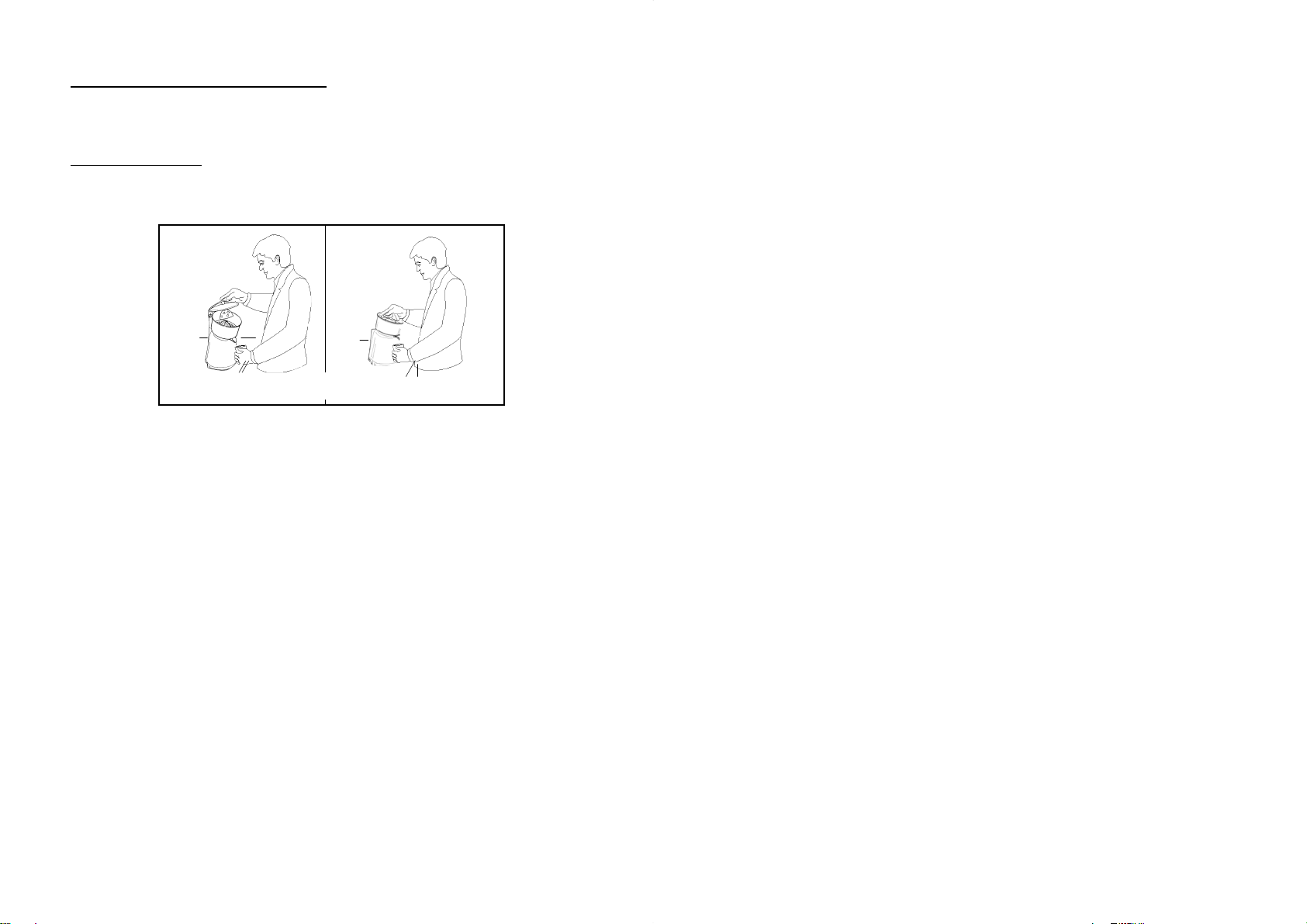

Рис. № 7 – Правильное положение при работе
ГЛАВА 6 - ОБЩАЯ ОЧИСТКА
6.1 - ВВЕДЕНИЕ
 Очистка прибора должна проводиться по меньшей мере один раз в день,
если необходимо, то более часто.
 Все части прибора, которые взаимодействуют с пищевыми продуктами,
должны быть аккуратно очищены.
 Прибор нельзя очищать водой под давлением или потоками воды,
необходимо использовать нейтральные детергенты. Нельзя использовать инструментов, щёток и других предметов, которые могут нанести
повреждения прибору. До осуществления любых действий по очистке прибора: a) отсоедините его от блока питания и полностью изолируйте его от
остальных частей системы.
b) положите выключатель (ссыл. 1 - Рис. c) поверните кнопку (ссыл. 2 - Рис. № 6) на минимальную скорость (только
в мод. VV).
6.2 - ПРОЦЕДУРА ДЛЯ ОЧИСТКИ ПРИБОРА
6.2.1 - Очистка наконечника и ёмкости
Для очистки наконечника и ёмкости следуйте указаниям ниже: a) осторожно удалить наконечник с корпусом соковыжималки;
6) на положение “ 0 ” .
ГЛАВА 5 - ИСПОЛЬЗОВАНИЕ ПРИБОРА стр. 9
5.1 - ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
5.2 - ВЫЖИМАНИЕ ПРОДУКТА
ГЛАВА 6 - ОБЩАЯ ОЧИСТКА стр. 10
6.1 - ВВЕДЕНИЕ
6.2 - ПРОЦЕДУРА ДЛЯ ОЧИСТКИ ПРИБОРА
6.2.1 - Очистка наконечника и ёмкости
6.2.2 - Общая очистка
ГЛАВА 7 - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ стр. 11
7.1 - ВВЕДЕНИЕ
7.2 - НОЖКИ
7.3 - ШНУР ЭЛЕКТРОПИТАНИЯ
ГЛАВА 8 - РАЗБОРКА ПРИБОРА стр. 11
8.1 - ОТКЛЮЧЕНИЕ ПРИБОРА
8.2 - Отходы электрических и электронного
оборудования
10
3
ГЛАВА 1 - ИНФОРМАЦИЯ О ПРИБОРЕ
1.1 - ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
 Прибор предназначен только для специально обученных людей, которые
полностью ознакомлены с мерами предосторожности, описанными в
данном руководстве.
 При индивидуальном использовании, необходимо заранее проходить
обучение.
 Прежде чем начать очистку и технический ремонт следует вынуть вилку
из розетки.
 Для того, чтобы осуществить чистку или технический ремонт сначала
следует определить возможность возникновения определенных рисков.
 При выполнении чистки или технического ремонта следует быть очень
внимательными.
 Необходим постоянный контроль за шнуром электропитания;
изношенный или поврежденный шнур очень опасен.
 Если обнаруживаются сбои в работе прибора, то рекомендуется не
использовать его и воздержаться от попыток отремонтировать его; в этом
случае просим связаться с «Центром обслуживания».
 Не используйте данный прибор для замороженных продуктов, для теста
и продуктов с костями или для непищевых продуктов.
 Не вставляйте руки или другие предметы в стакан при работе.  Производитель не несет ответственность в следующих случаях:
 если прибором пользовалось необученное лицо;  если некоторые части были заменены не фирменными запасными
частями;  если инструкции, указанные в данном руководстве, не выполняются
точно;
 если поверхность прибора была очищена неправильным средством.
1.2 - ЗАЩИТНЫЕ УСТРОЙСТВА, УСТАНОВЛЕННЫЕ НА ПРИБОРЕ
1.2.1 - Механические защитные устройства
Механические защитные устройства, установленные на данном приборе, описанные в руководстве соответствуют стандарту ЕС 2006/42.
1.2.2 - Электрические защитные устройства
Электрические защитные устройства, установленные на описанные в руководстве соответствуют стандарту ЕС 2006/95, 2004/108 и постановлениям ЕС EN 60335-1, EN 55014. Даже если соковыжималка снабжена электрическими и механическими средствами защиты (во время работы прибора, а также для осуществления очистки и технического обслуживания) остается возможность возникновения рисков, которые не могут быть полностью устранены, эти
данном приборе,
4.4 - ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
До того, чтобы проверить функционирование прибора, следуйте указаниям ниже: 1 В моделях с микровыключателем, проверьте, что прибор работает
только при нажатии наконечника;
2 В моделях с вариатором скорости VV, проверьте, что количество
оборотов увеличивается, поворачивая кнопку (ссыл. 2 - Рис. № 6)
.
ГЛАВА 5 - ИСПОЛЬЗОВАНИЕ ПРИБОРА
5.1 - ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Элементы управления размещены на корпусе прибора так, как указано
.
ниже
1 выключатель: положение “ I ” пуск положение “ 0 ” остановка
2 вариатор скорости (в мод. VV)
2 1
5.2 - ВЫЖИМАНИЕ ПРОДУКТА
Для того, чтобы выжать цитрусовые, выполняйте следующие инструкции: примите правильное положение во избежание несчастных случаев (Рис. №
7). Тело должно быть перпендикулярно рабочей поверхности, не давить составные части руками и не препятствовать движению прибора.
Запрещается прислоняться к прибору и необходимо избегать положений, которые приводят к прямому контакту с
Обычная модель:
1 положите уже разрезанный цитрусовый на наконечник, слегка нажмите
на него рукой
2 поверните выключатель на положение “ I ”; 3 продолжайте работу до завершения выжимания 4 Выключите прибор
Модель с микровыключателем:
1 поверните выключатель на положение “ I ”; 2 положите уже разрезанный цитрусовый на наконечник, слегка нажмите
на него рукой, прибор запускается 3 продолжайте работу до завершения выжимания 4 Выключите прибор, поворачивая выключатель на положение остановки “ 0 ” ;

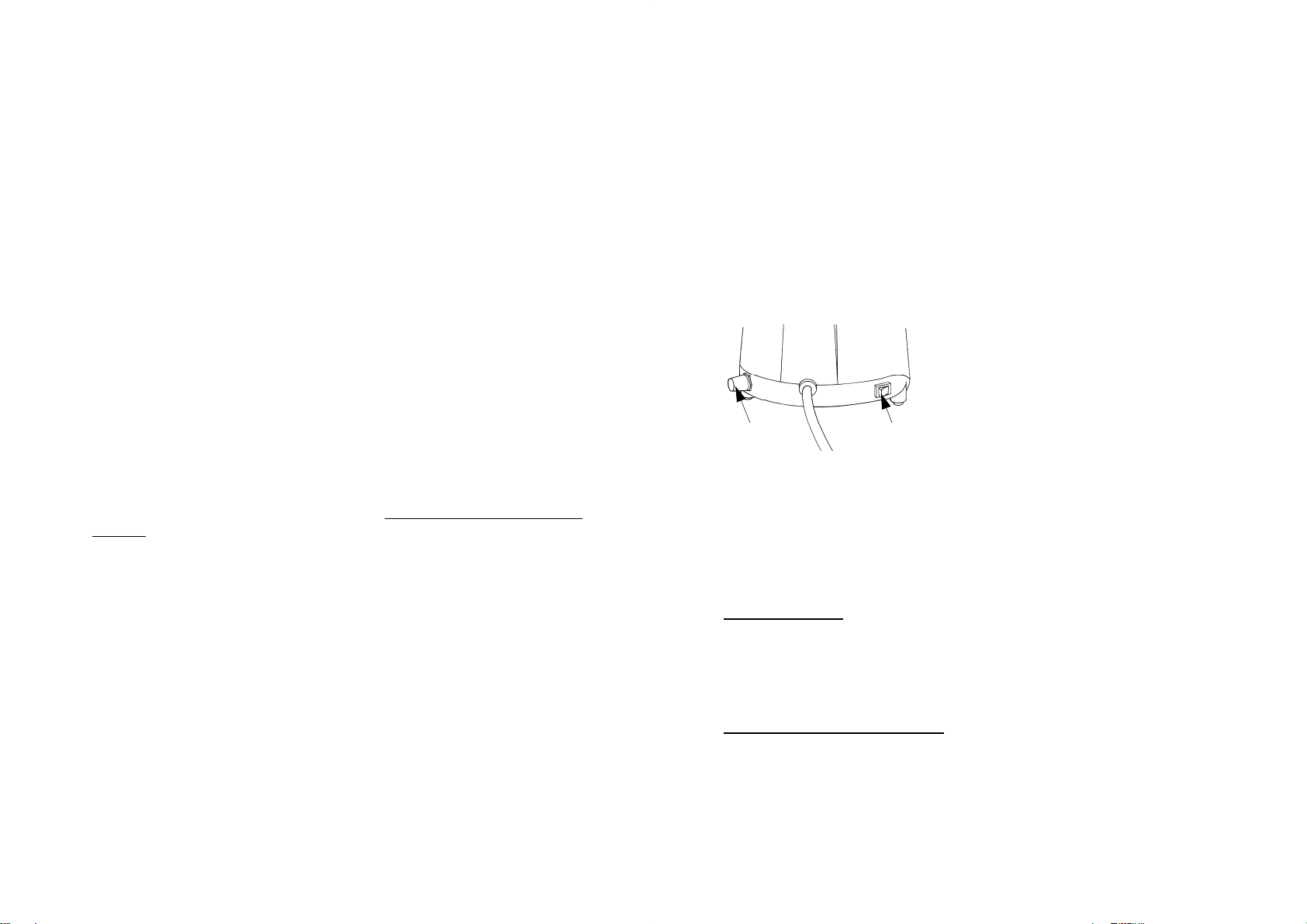

Рис. № 6 - Положение элементов управления
прибором;
4
9
ГЛАВА 4 - УСТАНОВКА
4.1 - РАСПОЛОЖЕНИЕ ПРИБОРА
Прибор должен быть установлен на рабочем столе, подходящим под общие размеры, указанные в Таблице 1, т.о., размеры рабочего стола должны быть соразмерно больше, поверхность должна быть ровной, сухой, гладкой, стол должен быть прочным, устойчивым. Более того, прибор должен быть установлен в помещении, влажность которого не превышает 75% при температуре от +50С до +350С; то есть в таком месте, которое бы не смогло бы стать причиной отказа в работе прибора.
4.2 - ОДНОФАЗНОЕ ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Соковыжималка снабжена шнуром питания с сечением 3х1,5 мм²; длиною
1.5 м и вилкой «SHUKO». Присоедините прибор в 230 Вольт и 50 Гц., вставив дифференциальный магнитотермический выключатель в 10 A, I =
0.03A. Удостоверьтесь в том, что
Более того, проверьте что параметры, указанные в техническом паспорте – серийном номере (см. Рис. № 4), соответствуют параметрам, указанным в транспортной накладной и в счет-фактуре.
Рис. °4 - Технический паспорт серийный номер
4.3 - ЭЛЕКТРИЧЕСКАЯ СХЕМА
прибор полностью заземлен.
MOTOR
риски обозначаются в руководстве словом ВНИМАНИЕ. К подобным рискам относится возможность получения порезов при соприкосновении с заострёнными частями.
1.3 - ОПИСАНИЕ ПРИБОРА
1.3.1 - Общее описание
Наша фирма спроектировала и произвела соковыжималку для выжимания цитрусовых и мы гарантируем:
- наивысшую степень защиты во время функционирования, очистки и
технического обслуживания;
- наивысшие санитарные нормы, относительно выбора материалов,
которые контактируют с пищевыми
продуктами и благодаря лёгкой
очистке и разборке;
- прочность и стабильность всех элементов прибора;
- наивысшую бесшумность;
- удобство в управлении.
1.3.2 - Технические характеристики
Соковыжималка сделана из противоударного белого или хромированного АБС. Ёмкость для сбора сока сделана из нержавеющей стали или пластмассы, наконечник из АБС. Несущая конструкция из нержавеющей стали.
Составные части прибора
1.3.3 -
Рис. № 1 - Общий вид прибора
МОДЕЛЬ БЕЗ РЫЧАГА МОДЕЛЬ C РЫЧАГОМ
4
9
Power sorce
230V./50Hz

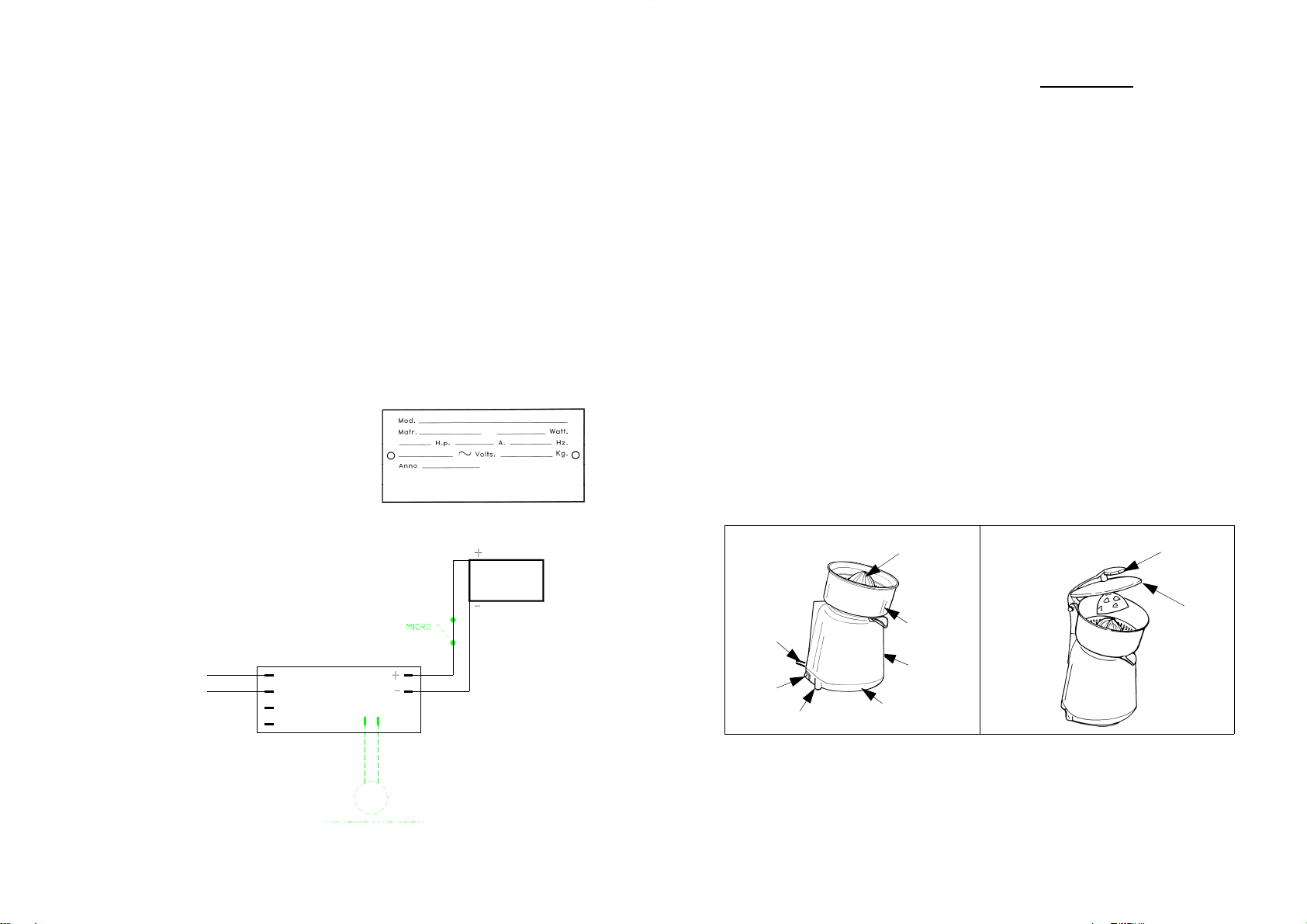

Рис. № 5 - Однофазная электрическая схема
8
Variable speed device
7
3
1
6
5
Обозначения:
1 - Корпус 6 - Выключатель
2 - Основание 7 - Шнур электропитания
3 - Ёмкость для сбора сока 8 - Крышка
4 - Наконечник 9 - Рычаг
2
5 - Ножки
5
8
ГЛАВА 2 - ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 - ОБЩИЕ ГАБАРИТЫ, ВЕС, ХАРАКТЕРИСТИКИ ...

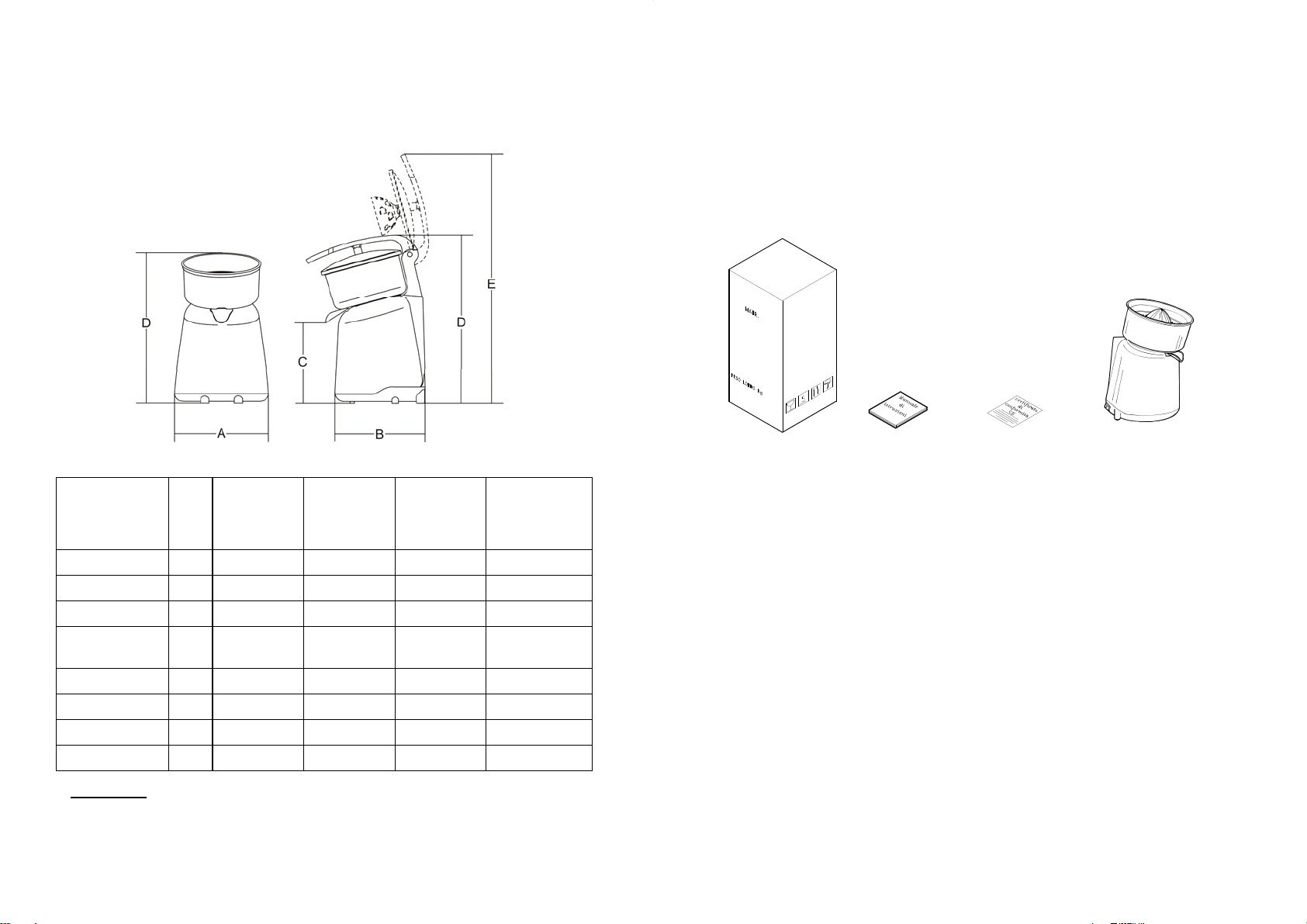

Рис. № 2 - Чертеж габаритов
ГЛАВА 3 - ПОЛУЧЕНИЕ ПРИБОРА
3.1 - ОТПРАВКА ПРИБОРА (см. Рис. 3)
Соковыжималка аккуратно упакована и затем отгружена с нашего склада. Содержимое упаковки:
А) прочную картонную коробку + защитные детали; Б) прибор; В) руководство по эксплуатации; Г) сертификат соответствия ЕС.
ТАБЛ. № 1 – ГАБАРИТНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ КАРАКТЕРИСТИКИ
Модель
A x B x D
E
C
Обороты
Двигатель
Питание
Вес нетто
Степень шума
Изм.
мм 210x210x280 210x210x280 210x265x385 210x265x385
мм - - 480 480
мм 155 155 155 155
Об/ мин
Вт 150 150 150 150
1-ф 230В 50/60Гц 230В 50/60Гц 230В 50/60Гц 230В 50/60Гц
кг 2.7 2.7 3.5 3.5
дБ
Мод.
обычная
320 280÷750 320 280÷750
80 80 80 80
Мод. VV
(вариатор скорости)
Модель
с рычагом
Мод. VV
(вариатор скорости)
с рычагом
Внимание: Электрические характеристики, по которым спроектирован
прибор, указываются на панели, находящейся на задней стороне прибора; до присоединения к блоку питания, следует прочитать параграф 4.2.
a)
б)
в)
РИС. № 3 - Описание упаковки
3.2 - ПРОВЕРКА УПАКОВКИ ПО ПОЛУЧЕНИЮ ПРИБОРА
Если при доставке прибора не было обнаружено очевидных повреждений на упаковке, откройте ее и проверьте наличие всех составных частей внутри (см. Рис. № 3). Если на упаковке обнаружены следы небрежного обращения, ударов или вмятины, то перевозчик должен быть информирован о любых таких повреждениях; более того повреждениях в течение трех дней с даты доставки, указанной в товаросопроводительной документации. Не переворачивать упаковку!! Во время переноса упаковки удостоверьтесь, что коробку поднимают за 4 угла (параллельно к полу).
3.3 - УНИЧТОЖЕНИЕ УПАКОВКИ
Составляющие упаковки (картон, пластиковые ленты) представляют собой твердые отходы; следовательно они могут быть легко Если прибор устанавливается в стране, где для уничтожения отходов предусмотрены специальные правила, то упаковка должна быть ликвидирована в соответствии с этими правилами.
необходимо составить детальный отчет о
г)
уничтожены.
6
7
